2016 Peugeot 308 Instrukcja Obsługi (in Polish)

255
308_pl_Chap08_En-cas-de-panne_ed02-2015
F Zablokować śrubę antykradzieżową za pomocą klucza do odkręcania śrub 1 ,
wyposażonego w tuleję antykradzieżową 4
(w zależności od wyposażenia).
F

Z
ablokować pozostałe śruby za pomocą
samego klucza do odkręcania śrub 1 .
F

Z
ałożyć osłony na każdą śrubę (zależnie
od wyposażenia).
F

S
chować narzędzia w skrzynce. Ciśnienie pompowania opon jest podane na tej
etykiecie.
Po zmianie koła
Aby odpowiednio schować koło
w bagażniku, należy zdjąć najpier w
środkową nakładkę.
W przypadku stosowania koła
zapasowego typu "dojazdowego" nie
przekraczać prędkości 80
km/h.
Sprawdzić jak najszybciej dokręcenie
śrub i ciśnienie koła zapasowego
w ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym.
Naprawić przebitą oponę i jak
najszybciej założyć na miejsce koła
zapasowego/dojazdowego.
Jeżeli pojazd wyposażony jest
w system wykrywania niskiego
ciśnienia w oponach, sprawdzić
ciśnienie i skonsultować z odpowiednią
rubryką.
8
W razie awarii

256
308_pl_Chap08_En-cas-de-panne_ed02-2015
Wymiana żarówki
Światła przednie
Model ze światłami w technologii
"full LEDs"
1. Światła dzienne / pozycyjne (diody elektroluminescencyjne LED).
2.
Ś

wiatła mijania (diody
elektroluminescencyjne full LEDs).
3.
Ś

wiatła drogowe (diody
elektroluminescencyjne full LEDs).
4.
K

ierunkowskazy (PY21-21W).
Model ze światłami halogenowymi
1. Światła mijania (H7-55W).
2. Światła drogowe (HB3).
3.
K

ierunkowskazy (PY21-21W).
4.
Ś

wiatła dzienne / pozycyjne (diody
elektroluminescencyjne LED).
W przypadku żarówek z występami typu H7...
zachować ich położenie, aby zapewnić jak
najwyższą jakość oświetlenia.
Reflektory przeciwmgłowe
przednie (H11)
Kierunkowskazy
(wersja GT)
Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Sieć PEUGEOT proponuje Państwu
specjalny zestaw przy wymianie diod
elektroluminescencyjnych LED.
W razie awarii

257
308_pl_Chap08_En-cas-de-panne_ed02-2015

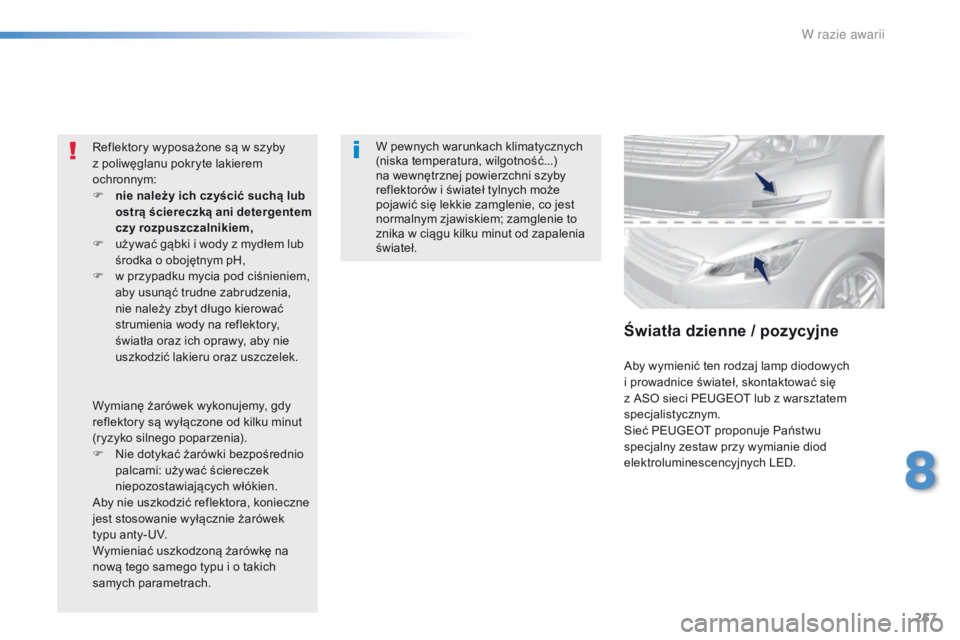

W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może
pojawić się lekkie zamglenie, co jest
normalnym zjawiskiem; zamglenie to
znika w ciągu kilku minut od zapalenia
świateł.
Reflektory wyposażone są w szyby
z poliwęglanu pokryte lakierem
ochronnym:
F

n

ie należy ich czyścić suchą lub
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F

u

żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F

w p

rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F

N

ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek
typu anty-UV.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.
Światła dzienne / pozycyjne
Aby wymienić ten rodzaj lamp diodowych
i prowadnice świateł, skontaktować się
z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Sieć PEUGEOT proponuje Państwu
specjalny zestaw przy wymianie diod
elektroluminescencyjnych LED.
8
w razie awarii

258
308_pl_Chap08_En-cas-de-panne_ed02-2015

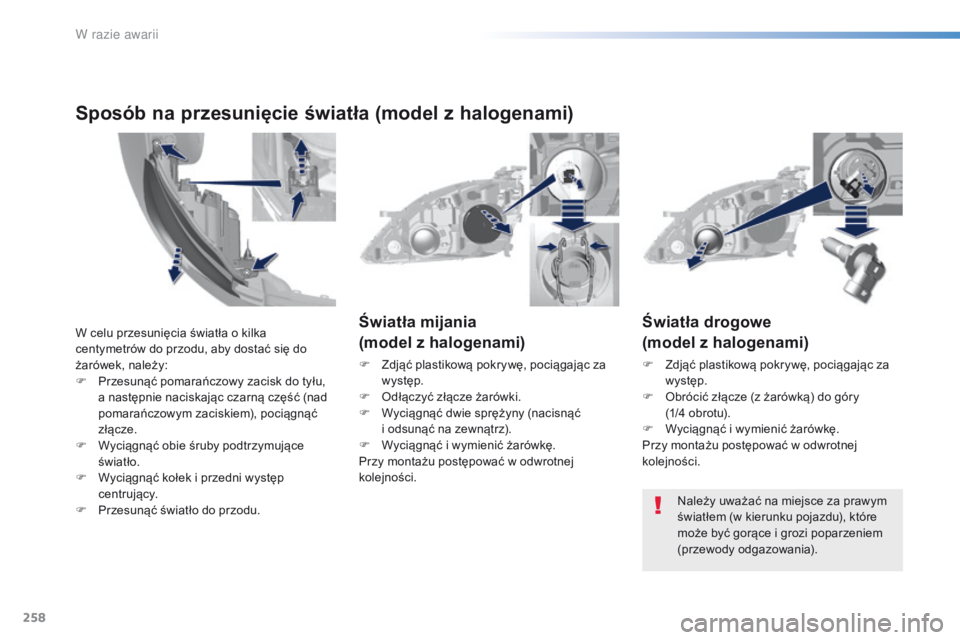

Światła drogowe
(model z halogenami)
F Zdjąć plastikową pokrywę, pociągając za występ.
F

O
brócić złącze (z żarówką) do góry
(1/4
obrotu).
F

W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Światła mijania
(model z halogenami)
F Zdjąć plastikową pokrywę, pociągając za występ.
F

O
dłączyć złącze żarówki.
F

W
yciągnąć dwie sprężyny (nacisnąć
i
odsunąć na zewnątrz).
F

W
yciągnąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Należy uważać na miejsce za prawym
światłem (w kierunku pojazdu), które
może być gorące i grozi poparzeniem
(przewody odgazowania).
W celu przesunięcia światła o kilka
centymetrów do przodu, aby dostać się do
żarówek, należy:
F

P

rzesunąć pomarańczowy zacisk do tyłu,
a następnie naciskając czarną część (nad
pomarańczowym zaciskiem), pociągnąć
złącze.
F

W

yciągnąć obie śruby podtrzymujące
światło.
F

W

yciągnąć kołek i przedni występ
centrujący.
F

P

rzesunąć światło do przodu.
Sposób na przesunięcie światła (model z halogenami)
W

259
308_pl_Chap08_En-cas-de-panne_ed02-2015
W trakcie montażu wykonać operacje
w odwrotnej kolejności.

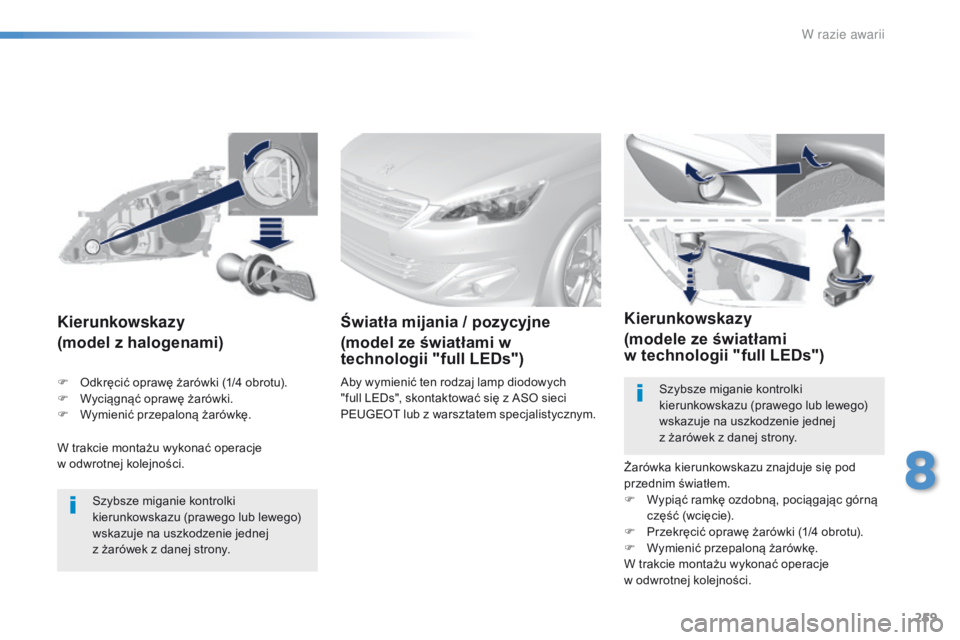

Kierunkowskazy
(model z halogenami)
Szybsze miganie kontrolki
kierunkowskazu (prawego lub lewego)
wskazuje na uszkodzenie jednej
z
żarówek z danej strony.
Światła mijania / pozycyjne
(model ze światłami w
technologii "full LEDs")
Aby wymienić ten rodzaj lamp diodowych
"full LEDs", skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Kierunkowskazy
(modele ze światłami
w technologii "full LEDs")
Żarówka kierunkowskazu znajduje się pod
przednim światłem.
F
W
ypiąć ramkę ozdobną, pociągając górną
część (wcięcie).
F

P
rzekręcić oprawę żarówki (1/4 obrotu).
F

W
ymienić przepaloną żarówkę.
W trakcie montażu wykonać operacje
w odwrotnej kolejności. Szybsze miganie kontrolki
kierunkowskazu (prawego lub lewego)
wskazuje na uszkodzenie jednej
z żarówek z danej strony.
F

O

dkręcić oprawę żarówki (1/4

obrotu).
F

W

yciągnąć oprawę żarówki.
F

W

ymienić przepaloną żarówkę.
8
W razie awarii

260
308_pl_Chap08_En-cas-de-panne_ed02-2015

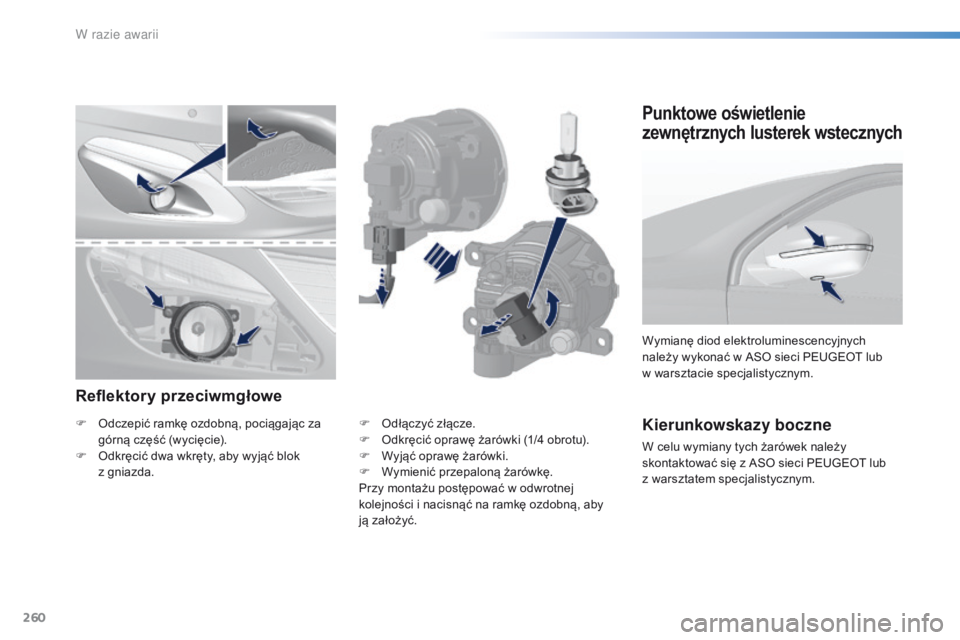

Kierunkowskazy boczne
W celu wymiany tych żarówek należy
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym. Wymianę diod elektroluminescencyjnych
należy wykonać w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Reflektory przeciwmgłowe
F Odczepić ramkę ozdobną, pociągając za górną część (wycięcie).
F

O
dkręcić dwa wkręty, aby wyjąć blok
z gniazda. F
Od łączyć złącze.
F O dkręcić oprawę żarówki (1/4 obrotu).
F

W
yjąć oprawę żarówki.
F

W
ymienić przepaloną żarówkę.
Przy montażu postępować w odwrotnej
kolejności i nacisnąć na ramkę ozdobną, aby
ją założyć.
Punktowe oświetlenie
zewnętrznych lusterek wstecznych
W razie awarii

261
308_pl_Chap08_En-cas-de-panne_ed02-2015

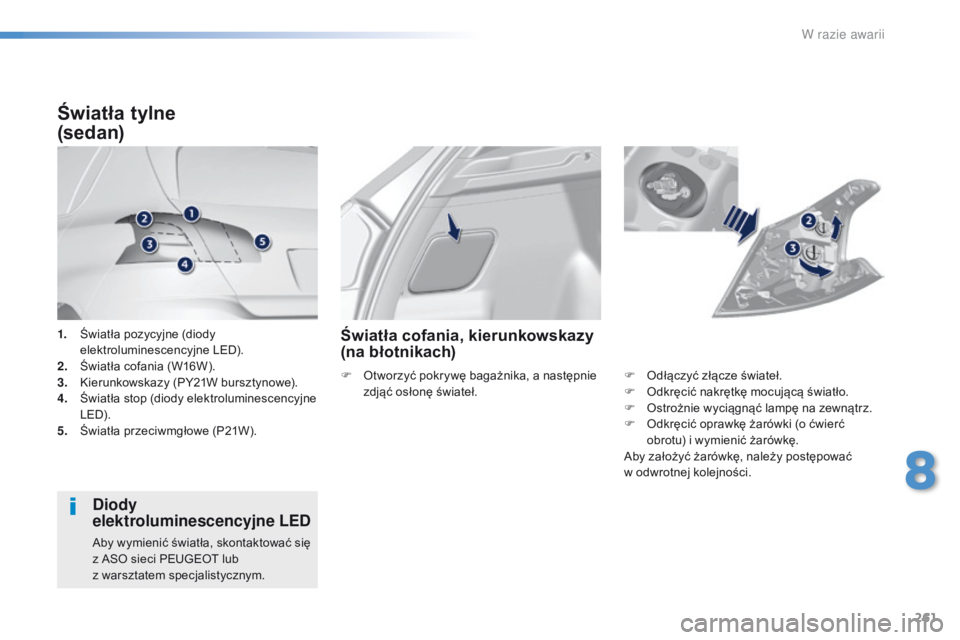

1. Światła pozycyjne (diody elektroluminescencyjne LED).
2.
Ś

wiatła cofania (W16W).
3.
K

ierunkowskazy (PY21W bursztynowe).
4.
Ś

wiatła stop (diody elektroluminescencyjne
LED).
5.
Ś

wiatła przeciwmgłowe (P21W).
Światła tylne
(sedan)
Diody
elektroluminescencyjne LED
Aby wymienić światła, skontaktować się
z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Światła cofania, kierunkowskazy
(na błotnikach)
F Odłączyć złącze świateł.
F O dkręcić nakrętkę mocującą światło.
F

O
strożnie wyciągnąć lampę na zewnątrz.
F

O
dkręcić oprawkę żarówki (o ćwierć
obrotu) i wymienić żarówkę.
Aby założyć żarówkę, należy postępować
w odwrotnej kolejności.
F
O
tworzyć pokrywę bagażnika, a następnie
zdjąć osłonę świateł.
8
W razie awarii

262
308_pl_Chap08_En-cas-de-panne_ed02-2015

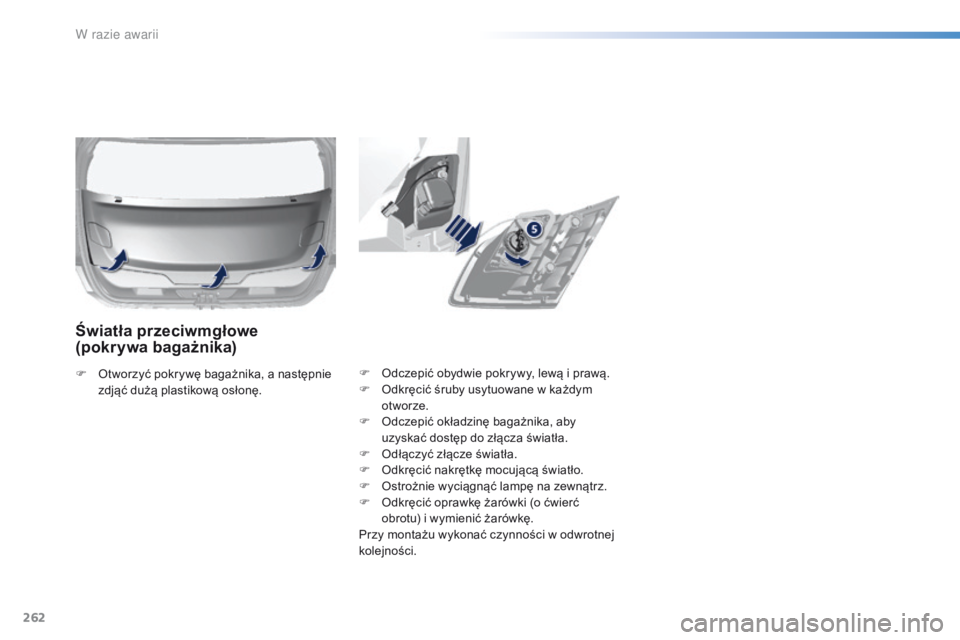

F Odczepić obydwie pokrywy, lewą i prawą.
F O dkręcić śruby usytuowane w każdym
otworze.
F

O
dczepić okładzinę bagażnika, aby
uzyskać dostęp do złącza światła.
F

O
dłączyć złącze światła.
F

O
dkręcić nakrętkę mocującą światło.
F

O
strożnie wyciągnąć lampę na zewnątrz.
F

O
dkręcić oprawkę żarówki (o ćwierć
obrotu) i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Światła przeciwmgłowe
(pokrywa bagażnika)
F Otworzyć pokrywę bagażnika, a następnie
zdjąć dużą plastikową osłonę.
W razie awarii
