Kuka za prikolicu
Preporučujemo da upotrebljavate
samo originalne kuke za vuču
PEUGEOT i njihova ožičenja, ispitane i
homologirane još prilikom projektiranja
vozila i da se za ugradnju kuke za
vuču obratite mreži PEUGEOT ili nekoj
stručnoj radionici.
U slučaju ugradnje izvan mreže
PEUGEOT, obavezno treba poštivati
preporuke proizvođača.
Vaše je vozilo prvenstveno predviđeno za
prijevoz osoba i prtljage, ali možete ga koristiti i
za vuču prikolice. Vozilo koje vuče prikolicu izloženo
je većim naprezanjima, a od vozača
zahtijeva posebnu pažnju.
Više podataka o savjetima za vožnju
ako vozilo vuče prikolicu možete naći u
odgovarajućoj točki.Morate poštivati najveća dopuštena
vučna opterećenja, navedena u
prometnoj dozvoli ili u tehničkim
podacima o vozilu.
Više podataka o masama i vučnim
opterećenjima vozila možete naći u
odgovarajućoj točki.
9
Praktične informacije

224
2008_hr_Chap09_info-pratiques_ed01-2016
Ako vozilo vuče prikolicu
Raspoređivanje tereta
F Teret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da
vertikalno opterećenje na kuki bude blizu
dopuštenog maksimuma, koji se ne smije
prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje per formanse motora.
Najveće vučno opterećenje treba smanjiti za
10% na svakih 1000 metara nadmorske visine.
Bočni vjetar
F Vodite računa o povećanoj osjetljivosti na
b očni vjetar.Više podataka o masama (i vučnim
opterećenjima vašeg vozila) možete
naći u odgovarajućoj točki.
Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
Kako ventilator radi na struju, njegov kapacitet
hlađenja ne ovisi o brzini vrtnje motora.
F
Za s

nižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje na
dužim uzbrdicama ovisi o nagibu i o vanjskoj
temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
F
Ak

o se upali žaruljica
upozorenja i žaruljica STOP ,
što prije zaustavite vozilo i
ugasite motor.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica preporučuje
se kočenje motorom.
Gume
F Provjerite tlak u gumama, na vozilu i
p rikolici, pridržavajući se preporučenih
vrijednosti.
Svjetla
F Provjerite električnu signalizaciju na
p rikolici i podešenost farova.
Više podataka o podešavanju visine
svjetlosnog snopa možete naći u odgovarajućoj
točki.
Ako koristite originalnu kuku za vuču
PEUGEOT, pomoć pri parkiranju na
stražnjoj strani automatski se isključuje.
Praktične informacije

225
2008_hr_Chap09_info-pratiques_ed01-2016
Kuka za vuču s kuglom koja se skida bez alata
Prikaz
Kugla na originalnoj kuki za vuču lako se i brzo
postavlja, bez ikakvog alata. Nakon skidanja
kugle i preklapanja nosača utičnice, kuka za
vuču ne vidi se iza branika
1.
No
sač pričvršćenja.
2.
Za

štitni čep.
3.
Si

gurnosni prsten.
4.
Sk

lopiva utičnica za priključivanje.
5.
Ku

gla koja se skida.
6.
Ko

tačić za zaključavanje / otključavanje.
7.
Si

gurnosna brava na ključ.
8.
Za

štitni poklopac kugle.
9.
Vr

ećica za spremanje.
A. Zaključan položaj
Kotačić nije u kontaktu s kuglom (razmak od
oko 5 mm).
Zelena oznaka se vidi.
Brava kotačića usmjerena je prema natrag.
Prijevornica se vidi i izlazi iz kugle.
B. Otključan položaj
Kotačić je u kontaktu s kuglom.
Zelena oznaka je prekrivena.
Brava kotačića usmjerena je prema naprijed.
Prijevornica se ne vidi. Pridržavajte se važećih zakona u zemlji
u kojoj vozite.
Više podataka o tehničkim
karakteristikama kuke za vuču
(najveće opterećenje, ...) možete naći u
odgovarajućoj točki.
Za potpuno sigurnu vožnju s kukom za
vuču (s priključenom prikolicom, ...),
pogledajte odgovarajuću točku.
9
Praktične informacije

226
2008_hr_Chap09_info-pratiques_ed01-2016
Ugradnja kugle
Skinite zaštitni čep nosača pričvršćenja i
provjerite ispravno stanje sustava pričvršćenja.
Po potrebi, očistite nosač četkom ili čistom
krpom.
Izvadite kuglu iz vrećice.
Skinite zaštitni poklopac kugle.
Spremite čep i, poklopac u vrećicu.
Provjerite da je kugla otključana (položaj B).
Ako nije, otključajte mehanizam umetanjem
ključa u bravu i okretanjem ključa u smjeru
kazaljki na satu. Zatim pritisnite kotačić i
okrenite ga u smjeru suprotnom od kazaljki na
satu, do kraja.
Prije svakog korištenja
Provjerite da je kugla ispravno postavljena:
- do bro zaključana kugla (položaj A ),
-
za

ključana sigurnosna brava i izvađen
ključ; kotačić se više ne može pomicati,
-
ku

gla se nikako ne smije pomicati u
nosaču; pokušajte je protresti rukom.
Za vrijeme korištenja
Nikad ne otključavajte kuglu ako je
priključena prikolica ili nosač tereta.
Nikad se ne smije prekoračiti najveća
dopuštena masa vozila s prikolicom
(MTRA).
Prije vožnje provjerite podešenu visinu
farova.
Više podataka o podešavanju visine farova
možete naći u odgovarajućoj točki.
Nakon korištenja
Na putovanjima bez prikolice ili nosača
tereta, utičnica za priključivanje mora biti
preklopljena, kugla mora biti skinuta, a čep
umetnut u nosač. To je naročito potrebno
ako bi kugla mogla ometati vidljivost
registarske pločice ili rad svjetala.
Praktične informacije

227
2008_hr_Chap09_info-pratiques_ed01-2016

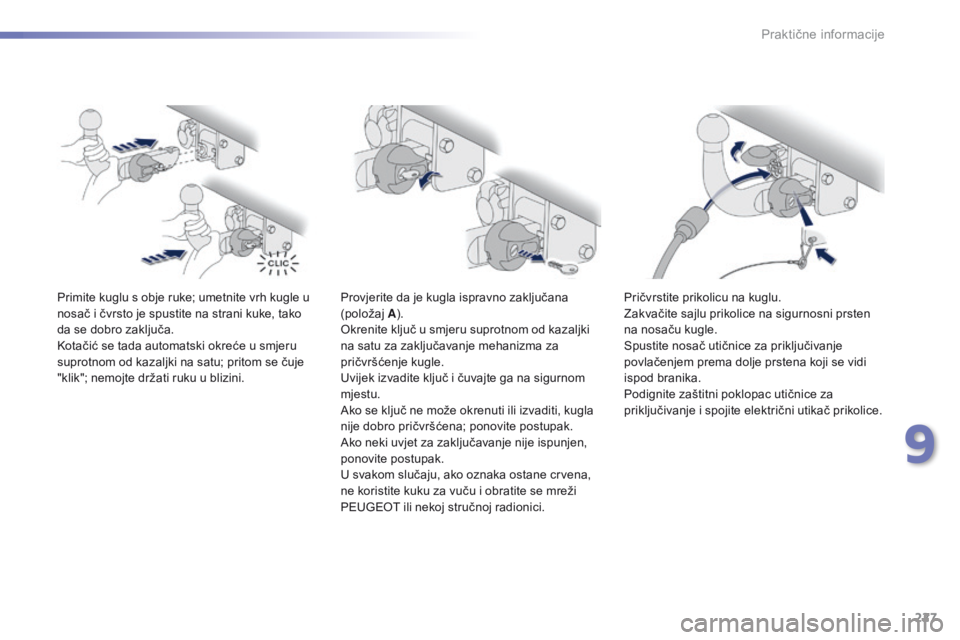

Primite kuglu s obje ruke; umetnite vrh kugle u
nosač i čvrsto je spustite na strani kuke, tako
da se dobro zaključa.
Kotačić se tada automatski okreće u smjeru
suprotnom od kazaljki na satu; pritom se čuje
"klik"; nemojte držati ruku u blizini.Provjerite da je kugla ispravno zaključana
(položaj
A).
Okrenite ključ u smjeru suprotnom od kazaljki
na satu za zaključavanje mehanizma za
pričvršćenje kugle.
Uvijek izvadite ključ i čuvajte ga na sigurnom
mjestu.
Ako se ključ ne može okrenuti ili izvaditi, kugla
nije dobro pričvršćena; ponovite postupak.
Ako neki uvjet za zaključavanje nije ispunjen,
ponovite postupak.
U svakom slučaju, ako oznaka ostane crvena,
ne koristite kuku za vuču i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. Pričvrstite prikolicu na kuglu.
Zakvačite sajlu prikolice na sigurnosni prsten
na nosaču kugle.
Spustite nosač utičnice za priključivanje
povlačenjem prema dolje prstena koji se vidi
ispod branika.
Podignite zaštitni poklopac utičnice za
priključivanje i spojite električni utikač prikolice.
9
Praktične informacije

228
2008_hr_Chap09_info-pratiques_ed01-2016
Skidanje kugle
Izvadite električni utikač prikolice iz utičnice za
priključivanje na nosaču.
Otkvačite sajlu prikolice od sigurnosnog
prstena na nosaču.
Otkvačite prikolicu od kugle.
Postavite nosač utičnice za priključivanje u
preklopljeni položaj.Umetnite ključ u bravu.
Otključajte mehanizam za pričvršćenje kugle
okretanjem ključa u smjeru kazaljki na satu.
Jednom rukom čvrsto držite kuglu; drugom
rukom pritisnite kotačić i okrećite ga do kraja u
smjeru kazaljki na satu.
Izvadite kuglu iz nosača.
Izvadite ključ kako se ne bi oštetio prilikom
spremanja kugle.
Pazite na masu kugle (oko 3,5 kg).
Opasnost od ozljeda!
Praktične informacije

229
2008_hr_Chap09_info-pratiques_ed01-2016
Postavite zaštitni poklopac kugle.
Spremite kuglu u vrećicu.
Postavite zaštitni čep u nosač za pričvršćenje.
Održavanje
Za ispravan rad kugla i njezin nosač moraju
biti čisti.
Prije pranja vozila mlazom pod visokim tlakom,
utičnica za priključivanje mora biti preklopljena,
kugla se mora skinuti, a čep mora biti umetnut
u nosač.Nikad ne ostavljajte skinutu kuglu
u prtljažniku a da je ne zavežete. U
slučaju naglog kočenja, slobodno
odložena kugla u prtljažnika može
predstavljati opasnost za putnike.
Osim toga, kugla i prtljažnik mogli bi se
oštetiti.
Za svaki zahvat na kuki za vuču,
obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Spremanje
Preporučuje se da skinutu kuglu odložite po
mogućnosti u neki pretinac ispod podnice
prtljažnika.
Zavežite kuglu vezicom vrećice.
9
Praktične informacije

230
2008_hr_Chap09_info-pratiques_ed01-2016

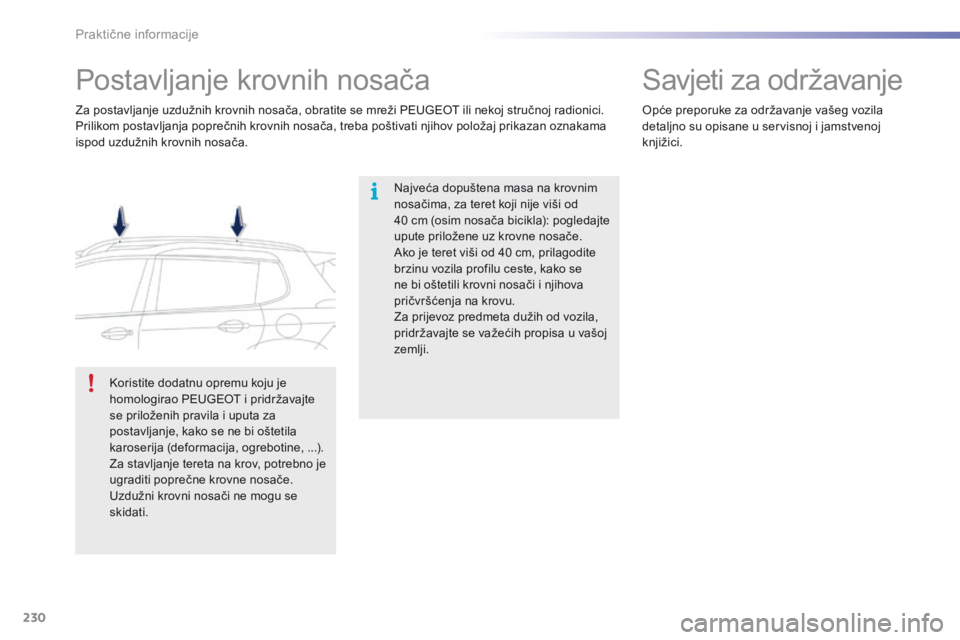

Postavljanje krovnih nosača
Najveća dopuštena masa na krovnim
nosačima, za teret koji nije viši od
40
c
m (osim nosača bicikla): pogledajte
upute priložene uz krovne nosače.
Ako je teret viši od 40
c

m, prilagodite
brzinu vozila profilu ceste, kako se
ne bi oštetili krovni nosači i njihova
pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozila,
pridržavajte se važećih propisa u vašoj
zemlji.
Za postavljanje uzdužnih krovnih nosača, obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
Prilikom postavljanja poprečnih krovnih nosača, treba poštivati njihov položaj prikazan oznakama
ispod uzdužnih krovnih nosača.
Koristite dodatnu opremu koju je
homologirao PEUGEOT i pridržavajte
se priloženih pravila i uputa za
postavljanje, kako se ne bi oštetila
karoserija (deformacija, ogrebotine, ...).
Za stavljanje tereta na krov, potrebno je
ugraditi poprečne krovne nosače.
Uzdužni krovni nosači ne mogu se
skidati.
Savjeti za održavanje
Opće preporuke za održavanje vašeg vozila
detaljno su opisane u servisnoj i jamstvenoj
knjižici.
