2016 PEUGEOT 2008 Upute Za Rukovanje (in Croatian)

207
2008_hr_Chap09_info-pratiques_ed01-2016
Zamjena žarulje trećeg stop
svjetla (elektroluminiscentne
diode - LED)
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Zamjena svjetla registarske
pločice
Radi lakšeg skidanja, preporučuje se da
poklopac prtljažnika bude poluotvoren.
F
Um
etnite tanak odvijač u vanjski utor u
prozirnoj plastici.
F
Gu

rnite ga prema van.
F
Sk

inite prozirnu plastiku.
F
Zam

ijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku. Za pristup žarulji potrebno je zavući ruku ispod
branika.
F
Ok

renite držač žarulja za osminu kruga i
izvadite ga.
F
Zam

ijenite neispravnu žarulju.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulja svjetala za
maglu i za vožnju natrag
Na lijevoj strani, pazite da ne dirate
ispušni lonac; postoji opasnost od
opeklina ako žarulju zamjenjujete nakon
prekida kontakta.
9
Praktične informacije

208
2008_hr_Chap09_info-pratiques_ed01-2016

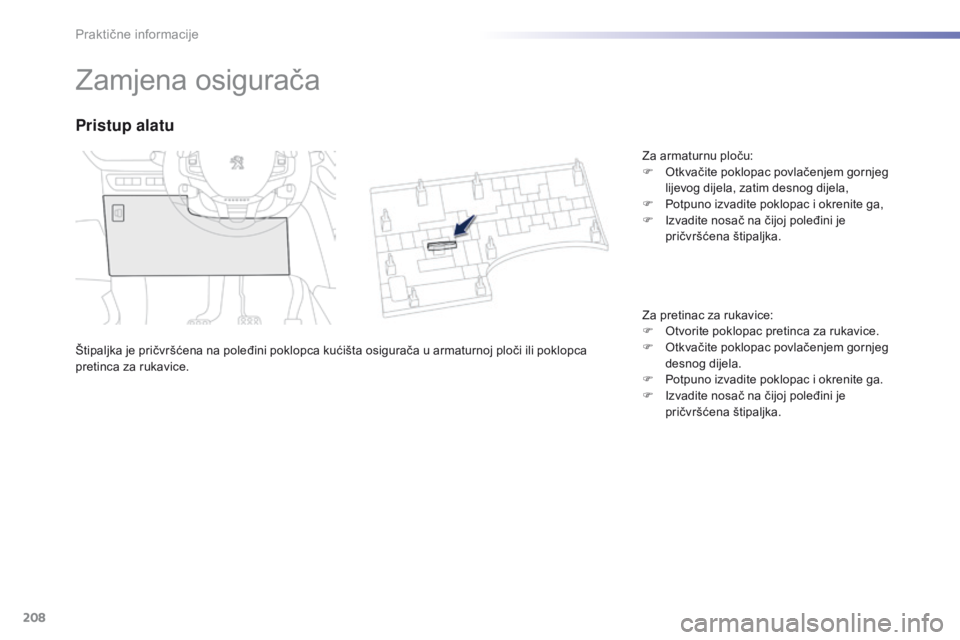

Zamjena osigurača
Štipaljka je pričvršćena na poleđini poklopca kućišta osigurača u armaturnoj ploči ili poklopca
pretinca za rukavice.
Pristup alatu
Za armaturnu ploču:
F Otkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela,
F
Po

tpuno izvadite poklopac i okrenite ga,
F
Iz

vadite nosač na čijoj poleđini je
pričvršćena štipaljka.
Za pretinac za rukavice:
F
Ot

vorite poklopac pretinca za rukavice.
F
Ot

kvačite poklopac povlačenjem gornjeg
desnog dijela.
F
Po

tpuno izvadite poklopac i okrenite ga.
F
Iz

vadite nosač na čijoj poleđini je
pričvršćena štipaljka.
Praktične informacije

209
2008_hr_Chap09_info-pratiques_ed01-2016
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F
up
otrijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
F
uv

ijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Profesionalni servisi: za detaljne podatke o
osiguračima i relejima, pogledajte shematski
prikaz u "Metodama" preko mreže PEUGEOT. Prije zamjene osigurača potrebno je:
F
za
kočiti vozilo i prekinuti kontakt,
F
is
ključiti sve električne potrošače,
F
pr
onaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.
IspravanPregorio
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio PEUGEOT
i koja nije ugrađena prema njegovim
pravilima, posebno ako svi dodatno
priključeni uređaji ukupno troše više od
10 miliampera.
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici. Štipaljka
9
Praktične informacije

210
2008_hr_Chap09_info-pratiques_ed01-2016

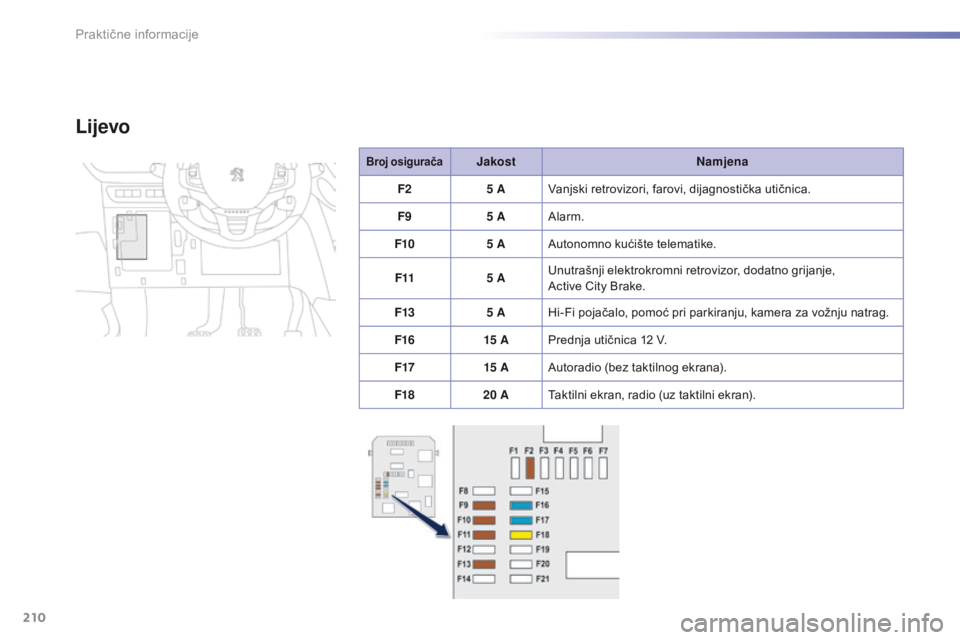

Broj osiguračaJakostNamjena
F2 5 AVanjski retrovizori, farovi, dijagnostička utičnica.
F9 5 AAlarm.
F10 5 AAutonomno kućište telematike.
F11 5 AUnutrašnji elektrokromni retrovizor, dodatno grijanje,
Active City Brake.
F13 5 AHi-Fi pojačalo, pomoć pri parkiranju, kamera za vožnju natrag.
F16 15 APrednja utičnica 12 V.
F17 15 AAutoradio (bez taktilnog ekrana).
F18 20 ATaktilni ekran, radio (uz taktilni ekran).
Lijevo
Praktične informacije

211
2008_hr_Chap09_info-pratiques_ed01-2016
Broj osiguračaJakostNamjena
F23 5 ASvjetla uz ogledala na zaslonu za sunce, spot svjetla.
F26 15 AZvučna signalizacija.
F27 15 APumpa za pranje stakla.
F28 5 AKontakt brava.
F29 15 AKompresor klima uređaja.
F30 15 ABrisač stražnjeg stakla.
9
Praktične informacije

212
2008_hr_Chap09_info-pratiques_ed01-2016
Broj osiguračaJakostNamjena
F01 40 AGrijač stražnjeg stakla.
F02 10 AGrijači vanjskih retrovizora.
F03 30 APrednji impulsni podizači prozora.
F04 -Grijači prednjih sjedala.
F05 30 AStražnji impulsni podizači prozora.
F06 10 APreklopivi vanjski retrovizori.
F07 10 APreklopivi vanjski retrovizori.
F08 -Ne koristi se.
F09 15 A
Grijači prednjih sjedala, prednji podizači prozora (bez impulsnog rukovanja).
F1020 AHi-Fi pojačalo.
F11 -Ne koristi se.
F12 -Ne koristi se.
Desno
Praktične informacije

213
2008_hr_Chap09_info-pratiques_ed01-2016
Broj osiguračaJakostNamjena
F16 15 ADnevna svjetla.
F18 10 ADesno dugo svjetlo.
F19 10 ALijevo dugo svjetlo.
F25 30 ARelej perača farova (naknadna ugradnja).
F29 40 AMotor brisača vjetrobrana.
F30 80 APredgrijači (dizel).
Ispod poklopca motora
Kućište osigurača nalazi se u prostoru motora
blizu akumulatora (na lijevoj strani).
Pristup osiguračima
F Otkvačite poklopac.
F Za mijenite osigurač (vidi odgovarajuću
to č k u).
F
Na

kon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
9
Praktične informacije

214
2008_hr_Chap09_info-pratiques_ed01-2016
Akumulator 12 V
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Opći podaci
Olovni akumulatori za pokretanje
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom
12 V posebne tehnologije i
karakteristika.
Akumulator se mora zamijeniti isključivo
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Uz upravljani mjenjač ili automatski
mjenjač, nikad ne pokušavajte pokrenuti
motor guranjem vozila.
Akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne
smiju bacati u kućni otpad.
Istrošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.
Prije rukovanja akumulatorom zaštite oči
i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla svaka opasnost od
eksplozije i požara.
Operite ruke nakon postupka.
Praktične informacije
