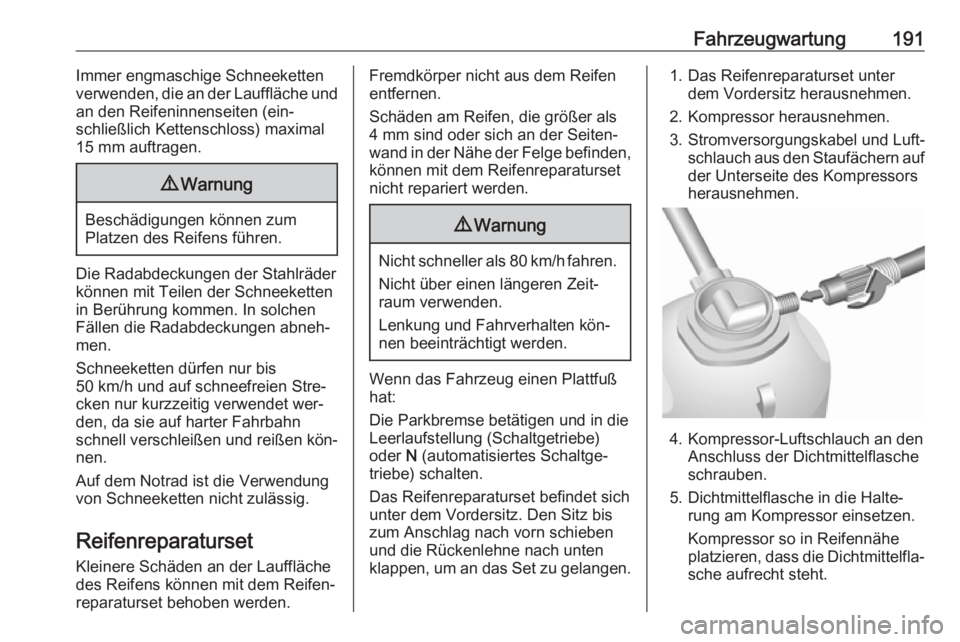

Fahrzeugwartung191Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und
an den Reifeninnenseiten (ein‐
schließlich Kettenschloss) maximal
15 mm auftragen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Die Radabdeckungen der Stahlräder
können mit Teilen der Schneekettenin Berührung kommen. In solchen
Fällen die Radabdeckungen abneh‐
men.
Schneeketten dürfen nur bis
50 km/h und auf schneefreien Stre‐
cken nur kurzzeitig verwendet wer‐
den, da sie auf harter Fahrbahn
schnell verschleißen und reißen kön‐
nen.
Auf dem Notrad ist die Verwendung
von Schneeketten nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen
entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand in der Nähe der Felge befinden, können mit dem Reifenreparatursetnicht repariert werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten kön‐
nen beeinträchtigt werden.
Wenn das Fahrzeug einen Plattfuß
hat:
Die Parkbremse betätigen und in die
Leerlaufstellung (Schaltgetriebe)
oder N (automatisiertes Schaltge‐
triebe) schalten.
Das Reifenreparaturset befindet sich unter dem Vordersitz. Den Sitz bis
zum Anschlag nach vorn schieben
und die Rückenlehne nach unten
klappen, um an das Set zu gelangen.
1. Das Reifenreparaturset unter dem Vordersitz herausnehmen.
2. Kompressor herausnehmen.
3. Stromversorgungskabel und Luft‐ schlauch aus den Staufächern auf
der Unterseite des Kompressors
herausnehmen.
4. Kompressor-Luftschlauch an den Anschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.

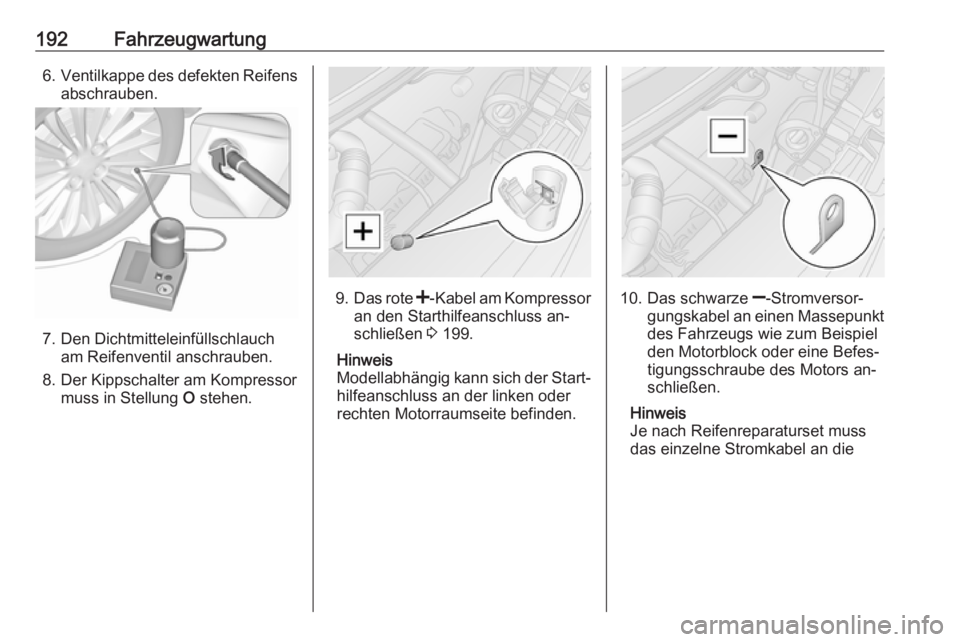

192Fahrzeugwartung6.Ventilkappe des defekten Reifens
abschrauben.
7. Den Dichtmitteleinfüllschlauch am Reifenventil anschrauben.
8. Der Kippschalter am Kompressor muss in Stellung O stehen.
9.
Das rote <-Kabel am Kompressor
an den Starthilfeanschluss an‐
schließen 3 199.
Hinweis
Modellabhängig kann sich der Start‐
hilfeanschluss an der linken oder
rechten Motorraumseite befinden.10. Das schwarze ]-Stromversor‐
gungskabel an einen Massepunkt des Fahrzeugs wie zum Beispielden Motorblock oder eine Befes‐
tigungsschraube des Motors an‐
schließen.
Hinweis
Je nach Reifenreparaturset muss
das einzelne Stromkabel an die

Fahrzeugwartung193Fahrzeugsteckdose oder den Ziga‐
rettenanzünder angeschlossen wer‐
den.
Bei diesem Typ gibt es kein rotes <
und schwarzes ] Stromkabel.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.

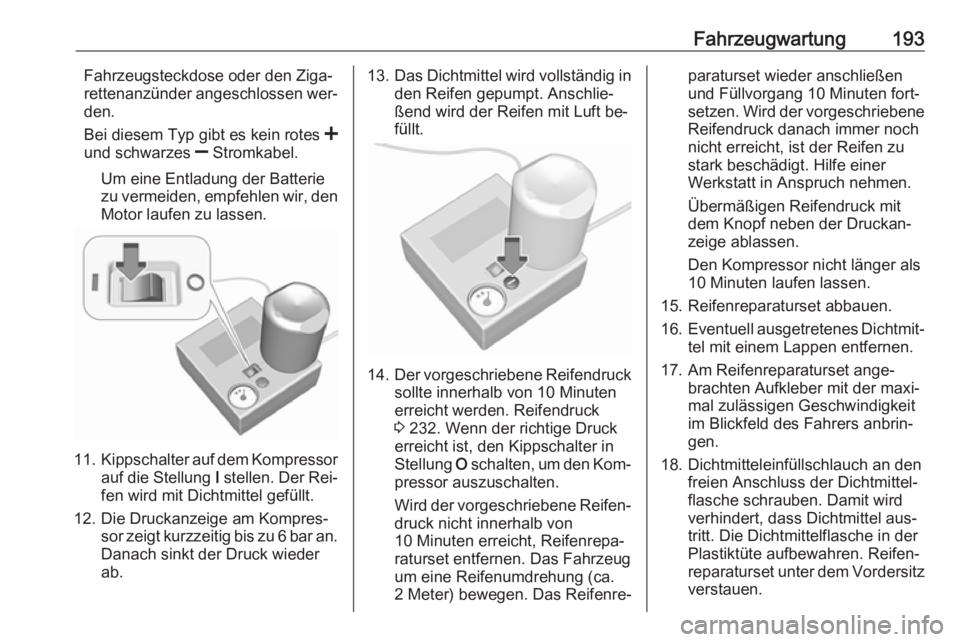

11. Kippschalter auf dem Kompressor
auf die Stellung I stellen. Der Rei‐
fen wird mit Dichtmittel gefüllt.
12. Die Druckanzeige am Kompres‐ sor zeigt kurzzeitig bis zu 6 bar an.
Danach sinkt der Druck wieder
ab.
13. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
14. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 232. Wenn der richtige Druck
erreicht ist, den Kippschalter in
Stellung O schalten, um den Kom‐
pressor auszuschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung (ca.
2 Meter) bewegen. Das Reifenre‐
paraturset wieder anschließen
und Füllvorgang 10 Minuten fort‐ setzen. Wird der vorgeschriebene Reifendruck danach immer nochnicht erreicht, ist der Reifen zu
stark beschädigt. Hilfe einer
Werkstatt in Anspruch nehmen.
Übermäßigen Reifendruck mit
dem Knopf neben der Druckan‐
zeige ablassen.
Den Kompressor nicht länger als
10 Minuten laufen lassen.
15. Reifenreparaturset abbauen.
16. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
17. Am Reifenreparaturset ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
18. Dichtmitteleinfüllschlauch an den freien Anschluss der Dichtmittel‐
flasche schrauben. Damit wird
verhindert, dass Dichtmittel aus‐
tritt. Die Dichtmittelflasche in der
Plastiktüte aufbewahren. Reifen‐
reparaturset unter dem Vordersitz
verstauen.

194Fahrzeugwartung
19.Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten
und den Reifendruck mit dem
Kompressor kontrollieren. Hierzu
Kompressor-Luftschlauch direkt
auf das Reifenventil und den
Kompressor schrauben.

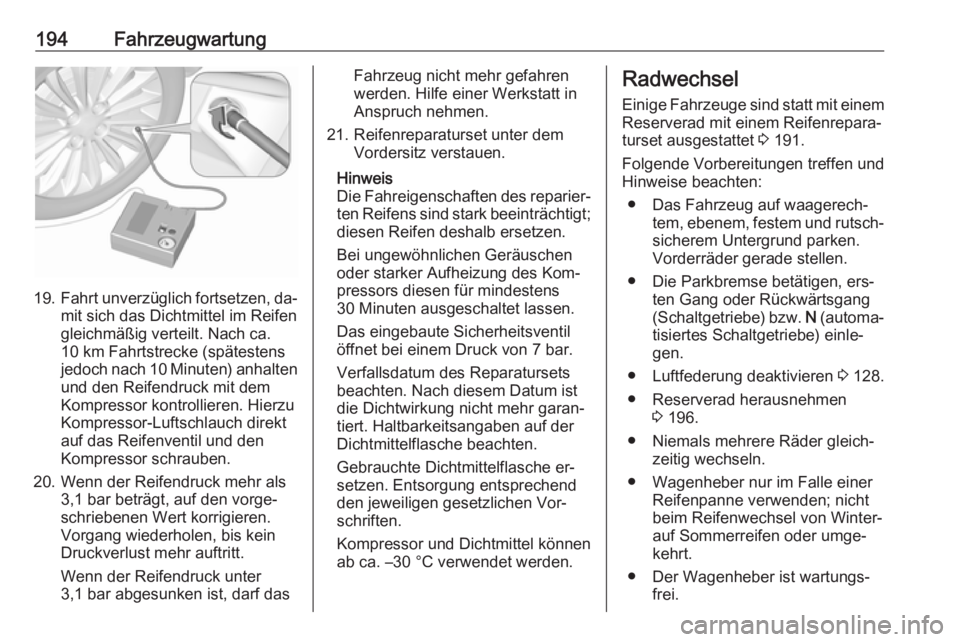

20. Wenn der Reifendruck mehr als 3,1 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
3,1 bar abgesunken ist, darf das
Fahrzeug nicht mehr gefahren
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
21. Reifenreparaturset unter dem Vordersitz verstauen.
Hinweis
Die Fahreigenschaften des reparier‐ ten Reifens sind stark beeinträchtigt;
diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐
pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐
setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.Radwechsel
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 191.
Folgende Vorbereitungen treffen und
Hinweise beachten:
● Das Fahrzeug auf waagerech‐ tem, ebenem, festem und rutsch‐
sicherem Untergrund parken.
Vorderräder gerade stellen.
● Die Parkbremse betätigen, ers‐ ten Gang oder Rückwärtsgang
(Schaltgetriebe) bzw. N (automa‐
tisiertes Schaltgetriebe) einle‐ gen.
● Luftfederung deaktivieren 3 128.
● Reserverad herausnehmen 3 196.
● Niemals mehrere Räder gleich‐ zeitig wechseln.
● Wagenheber nur im Falle einer Reifenpanne verwenden; nicht
beim Reifenwechsel von Winter-
auf Sommerreifen oder umge‐
kehrt.
● Der Wagenheber ist wartungs‐ frei.

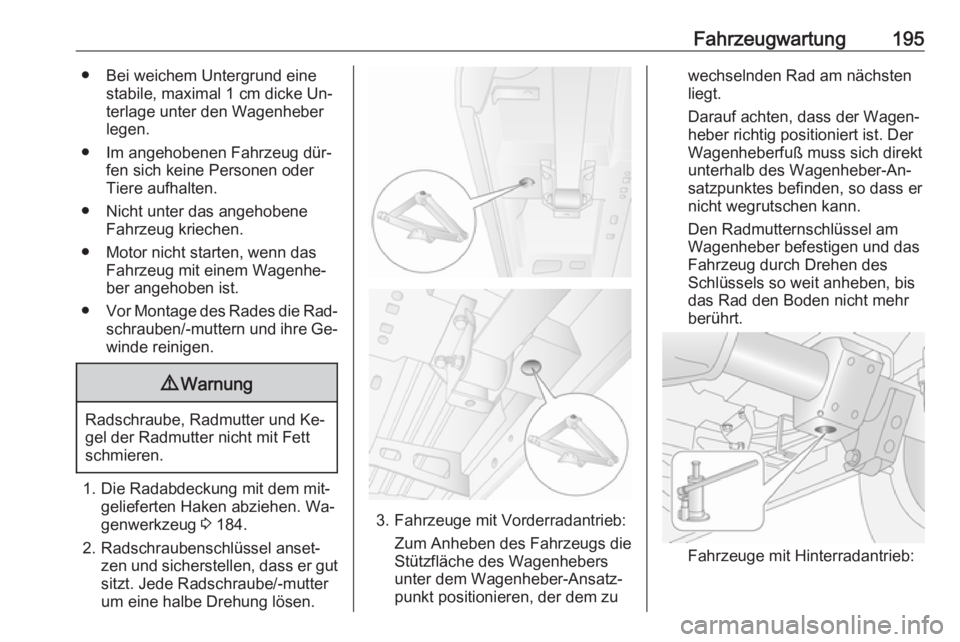

Fahrzeugwartung195● Bei weichem Untergrund einestabile, maximal 1 cm dicke Un‐
terlage unter den Wagenheber
legen.
● Im angehobenen Fahrzeug dür‐ fen sich keine Personen oder
Tiere aufhalten.
● Nicht unter das angehobene Fahrzeug kriechen.
● Motor nicht starten, wenn das Fahrzeug mit einem Wagenhe‐
ber angehoben ist.
● Vor Montage des Rades die Rad‐
schrauben/-muttern und ihre Ge‐
winde reinigen.9 Warnung
Radschraube, Radmutter und Ke‐
gel der Radmutter nicht mit Fett
schmieren.
1. Die Radabdeckung mit dem mit‐ gelieferten Haken abziehen. Wa‐
genwerkzeug 3 184.
2. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gut
sitzt. Jede Radschraube/-mutter
um eine halbe Drehung lösen.
3. Fahrzeuge mit Vorderradantrieb:
Zum Anheben des Fahrzeugs die
Stützfläche des Wagenhebers
unter dem Wagenheber-Ansatz‐
punkt positionieren, der dem zu
wechselnden Rad am nächsten
liegt.
Darauf achten, dass der Wagen‐ heber richtig positioniert ist. Der
Wagenheberfuß muss sich direkt
unterhalb des Wagenheber-An‐
satzpunktes befinden, so dass er
nicht wegrutschen kann.
Den Radmutternschlüssel am
Wagenheber befestigen und das
Fahrzeug durch Drehen des
Schlüssels so weit anheben, bis
das Rad den Boden nicht mehr
berührt.
Fahrzeuge mit Hinterradantrieb:

196FahrzeugwartungDabei die beiliegenden Bedie‐
nungsanweisungen für den hy‐
draulischen Wagenheber beach‐
ten und die Teile wie vorgegeben zusammensetzen.
Den Adapter an dem Wagenhe‐
ber-Ansetzpunkt ansetzen, der
sich am nächsten am fraglichen
Rad befindet.
Darauf achten, dass der Wagen‐ heber richtig positioniert ist. Der
Wagenheberkopf muss gerade
unter dem Ansetzpunkt sitzen.
Den Wagenheber durch Drücken
des Radmutternschlüssels hoch‐
pumpen, um die Grundplatte rich‐
tig zu positionieren.
Das Fahrzeug durch Drücken des Radmutternschlüssels anheben,
bis das Rad nicht mehr den Boden
berührt.
4. Die Radschrauben/-muttern kom‐ plett herausdrehen und mit einemTuch sauberwischen.
Die Radschrauben/-muttern so
ablegen, dass die Gewinde nicht
verschmutzen.
5. Rad wechseln.6. Die Radschrauben/-muttern ein‐ drehen.
7. Fahrzeug absenken.
8. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gut

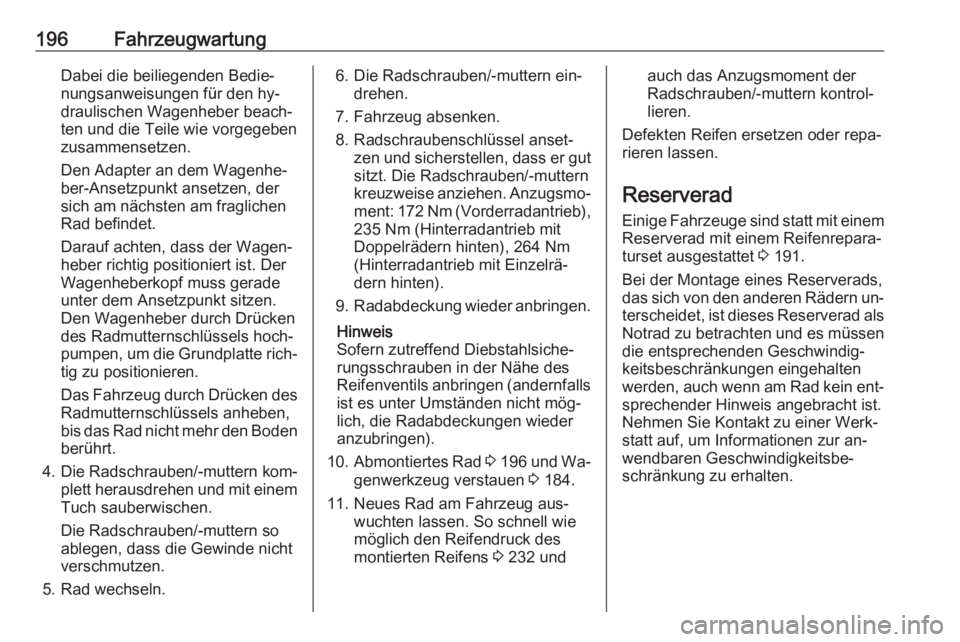

sitzt. Die Radschrauben/-muttern kreuzweise anziehen. Anzugsmo‐
ment: 172 Nm (Vorderradantrieb), 235 Nm (Hinterradantrieb mit
Doppelrädern hinten), 264 Nm
(Hinterradantrieb mit Einzelrä‐
dern hinten).
9. Radabdeckung wieder anbringen.
Hinweis
Sofern zutreffend Diebstahlsiche‐
rungsschrauben in der Nähe des
Reifenventils anbringen (andernfalls
ist es unter Umständen nicht mög‐
lich, die Radabdeckungen wieder
anzubringen).
10. Abmontiertes Rad 3 196 und Wa‐
genwerkzeug verstauen 3 184.
11. Neues Rad am Fahrzeug aus‐ wuchten lassen. So schnell wie
möglich den Reifendruck des
montierten Reifens 3 232 undauch das Anzugsmoment der
Radschrauben/-muttern kontrol‐
lieren.
Defekten Reifen ersetzen oder repa‐
rieren lassen.
Reserverad
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 191.
Bei der Montage eines Reserverads, das sich von den anderen Rädern un‐ terscheidet, ist dieses Reserverad alsNotrad zu betrachten und es müssen
die entsprechenden Geschwindig‐
keitsbeschränkungen eingehalten
werden, auch wenn am Rad kein ent‐
sprechender Hinweis angebracht ist. Nehmen Sie Kontakt zu einer Werk‐
statt auf, um Informationen zur an‐ wendbaren Geschwindigkeitsbe‐
schränkung zu erhalten.

Fahrzeugwartung197Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad wird von einer Winde
unter dem Fahrzeugrahmen gehalten
und durch Straffen eines Drahtkabelsmittels Radmutternschlüssel und
Adaptern (fahrzeugabhängig) arre‐
tiert.
Muss bei einem vollbeladenen Fahr‐
zeug ein defekter Hinterreifen ausge‐
tauscht werden, kann ein Anheben
des Fahrzeuges mittels Wagenheber
nötig sein, um Zugang zum Reserve‐
rad zu erhalten.

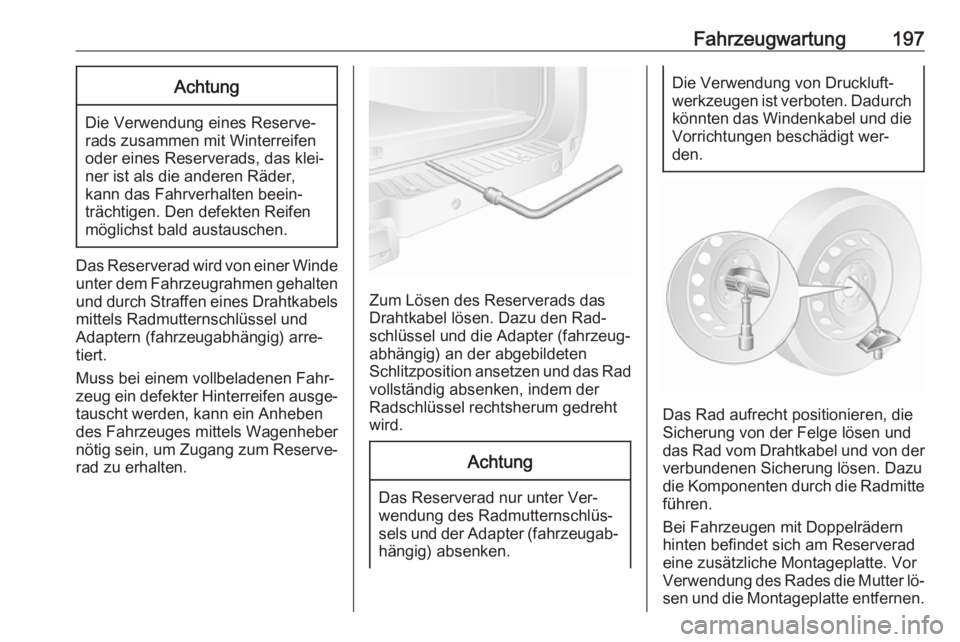

Zum Lösen des Reserverads das
Drahtkabel lösen. Dazu den Rad‐
schlüssel und die Adapter (fahrzeug‐
abhängig) an der abgebildeten
Schlitzposition ansetzen und das Rad vollständig absenken, indem der
Radschlüssel rechtsherum gedreht
wird.
Achtung
Das Reserverad nur unter Ver‐
wendung des Radmutternschlüs‐
sels und der Adapter (fahrzeugab‐ hängig) absenken.
Die Verwendung von Druckluft‐
werkzeugen ist verboten. Dadurch könnten das Windenkabel und die
Vorrichtungen beschädigt wer‐
den.

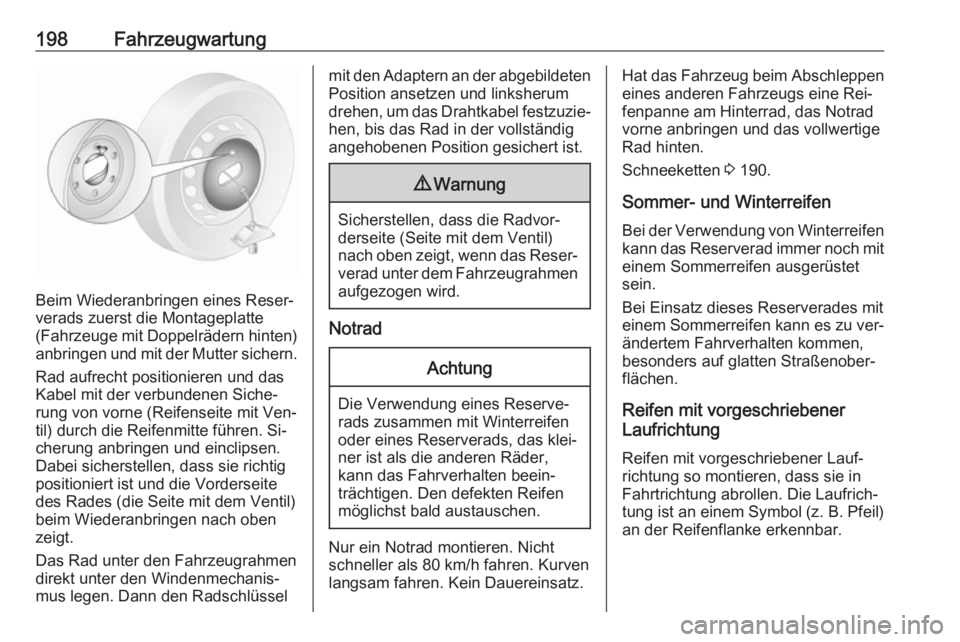

Das Rad aufrecht positionieren, die
Sicherung von der Felge lösen und
das Rad vom Drahtkabel und von der
verbundenen Sicherung lösen. Dazu
die Komponenten durch die Radmitte
führen.
Bei Fahrzeugen mit Doppelrädern
hinten befindet sich am Reserverad
eine zusätzliche Montageplatte. Vor
Verwendung des Rades die Mutter lö‐
sen und die Montageplatte entfernen.

198Fahrzeugwartung
Beim Wiederanbringen eines Reser‐
verads zuerst die Montageplatte (Fahrzeuge mit Doppelrädern hinten) anbringen und mit der Mutter sichern.
Rad aufrecht positionieren und das
Kabel mit der verbundenen Siche‐
rung von vorne (Reifenseite mit Ven‐
til) durch die Reifenmitte führen. Si‐ cherung anbringen und einclipsen.Dabei sicherstellen, dass sie richtig
positioniert ist und die Vorderseite
des Rades (die Seite mit dem Ventil)
beim Wiederanbringen nach oben
zeigt.
Das Rad unter den Fahrzeugrahmen
direkt unter den Windenmechanis‐
mus legen. Dann den Radschlüssel
mit den Adaptern an der abgebildeten Position ansetzen und linksherumdrehen, um das Drahtkabel festzuzie‐
hen, bis das Rad in der vollständig
angehobenen Position gesichert ist.9 Warnung
Sicherstellen, dass die Radvor‐
derseite (Seite mit dem Ventil)
nach oben zeigt, wenn das Reser‐ verad unter dem Fahrzeugrahmen
aufgezogen wird.
Notrad
Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven langsam fahren. Kein Dauereinsatz.
Hat das Fahrzeug beim Abschleppen
eines anderen Fahrzeugs eine Rei‐
fenpanne am Hinterrad, das Notrad
vorne anbringen und das vollwertige
Rad hinten.
Schneeketten 3 190.
Sommer- und Winterreifen
Bei der Verwendung von Winterreifen
kann das Reserverad immer noch mit einem Sommerreifen ausgerüstet
sein.
Bei Einsatz dieses Reserverades mit
einem Sommerreifen kann es zu ver‐ ändertem Fahrverhalten kommen,
besonders auf glatten Straßenober‐
flächen.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐ tung ist an einem Symbol (z. B. Pfeil)
an der Reifenflanke erkennbar.
