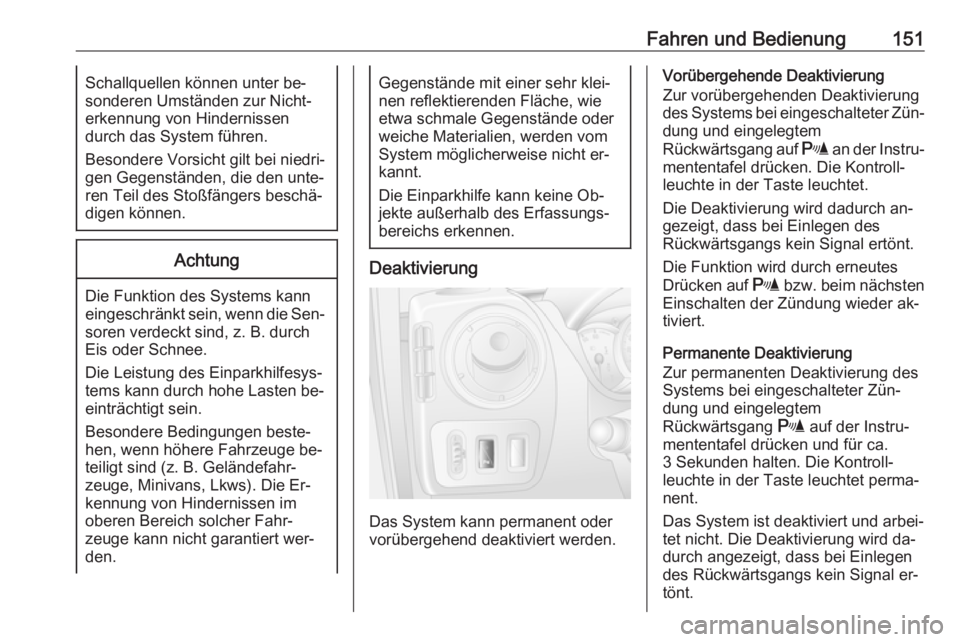

Fahren und Bedienung151Schallquellen können unter be‐
sonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch
Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen beste‐
hen, wenn höhere Fahrzeuge be‐
teiligt sind (z. B. Geländefahr‐
zeuge, Minivans, Lkws). Die Er‐
kennung von Hindernissen im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐ nen reflektierenden Fläche, wie
etwa schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht er‐
kannt.
Die Einparkhilfe kann keine Ob‐
jekte außerhalb des Erfassungs‐
bereichs erkennen.
Deaktivierung
Das System kann permanent oder
vorübergehend deaktiviert werden.
Vorübergehende Deaktivierung
Zur vorübergehenden Deaktivierung
des Systems bei eingeschalteter Zün‐ dung und eingelegtem
Rückwärtsgang auf r an der Instru‐
mententafel drücken. Die Kontroll‐
leuchte in der Taste leuchtet.
Die Deaktivierung wird dadurch an‐ gezeigt, dass bei Einlegen des
Rückwärtsgangs kein Signal ertönt.
Die Funktion wird durch erneutes
Drücken auf r bzw. beim nächsten
Einschalten der Zündung wieder ak‐
tiviert.
Permanente Deaktivierung
Zur permanenten Deaktivierung des Systems bei eingeschalteter Zün‐
dung und eingelegtem
Rückwärtsgang r auf der Instru‐
mententafel drücken und für ca.
3 Sekunden halten. Die Kontroll‐
leuchte in der Taste leuchtet perma‐
nent.
Das System ist deaktiviert und arbei‐
tet nicht. Die Deaktivierung wird da‐
durch angezeigt, dass bei Einlegen
des Rückwärtsgangs kein Signal er‐
tönt.

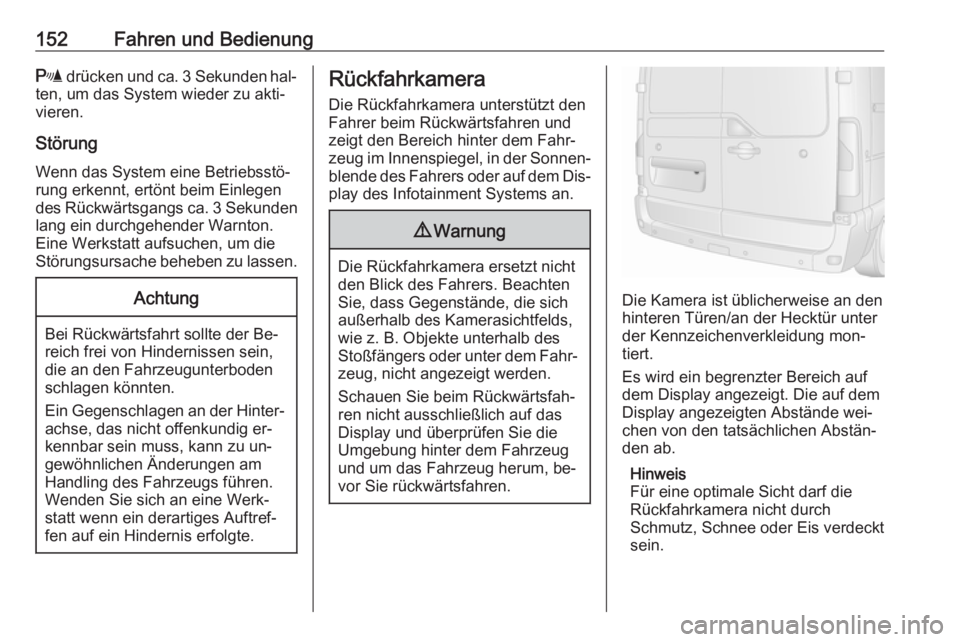

152Fahren und Bedienungr drücken und ca. 3 Sekunden hal‐
ten, um das System wieder zu akti‐
vieren.
Störung Wenn das System eine Betriebsstö‐
rung erkennt, ertönt beim Einlegen
des Rückwärtsgangs ca. 3 Sekunden
lang ein durchgehender Warnton.
Eine Werkstatt aufsuchen, um die
Störungsursache beheben zu lassen.Achtung
Bei Rückwärtsfahrt sollte der Be‐
reich frei von Hindernissen sein,
die an den Fahrzeugunterboden
schlagen könnten.
Ein Gegenschlagen an der Hinter‐
achse, das nicht offenkundig er‐ kennbar sein muss, kann zu un‐gewöhnlichen Änderungen am
Handling des Fahrzeugs führen.
Wenden Sie sich an eine Werk‐
statt wenn ein derartiges Auftref‐
fen auf ein Hindernis erfolgte.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren und zeigt den Bereich hinter dem Fahr‐
zeug im Innenspiegel, in der Sonnen‐ blende des Fahrers oder auf dem Dis‐play des Infotainment Systems an.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds,
wie z. B. Objekte unterhalb des
Stoßfängers oder unter dem Fahr‐ zeug, nicht angezeigt werden.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Display und überprüfen Sie die
Umgebung hinter dem Fahrzeug
und um das Fahrzeug herum, be‐
vor Sie rückwärtsfahren.
Die Kamera ist üblicherweise an den
hinteren Türen/an der Hecktür unter
der Kennzeichenverkleidung mon‐
tiert.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Hinweis
Für eine optimale Sicht darf die
Rückfahrkamera nicht durch
Schmutz, Schnee oder Eis verdeckt
sein.

Fahren und Bedienung153Aktivierung
Das Display der Rückfahrkamera
wird beim Einlegen des Rückwärts‐
gangs automatisch eingeschaltet. Ein
akustisches Signal bestätigt die Akti‐
vierung.
Display in der Sonnenblende
Das System lässt sich über die
Start-/Stopp- Taste rechts neben dem
Bildschirm ein- bzw. ausschalten.
Die restlichen Tasten auf dem Bild‐
schirm dienen zur Auswahl der Vide‐
oquelle AV1 oder AV2 und zur An‐ passung von Bildschirmhelligkeit und
-kontrast.
Display des Infotainment Systems
Bei Fahrzeugen mit Navigations‐
system wird das Bild der Rückfahrka‐
mera auf dem Display des Infotain‐
ment Systems angezeigt.

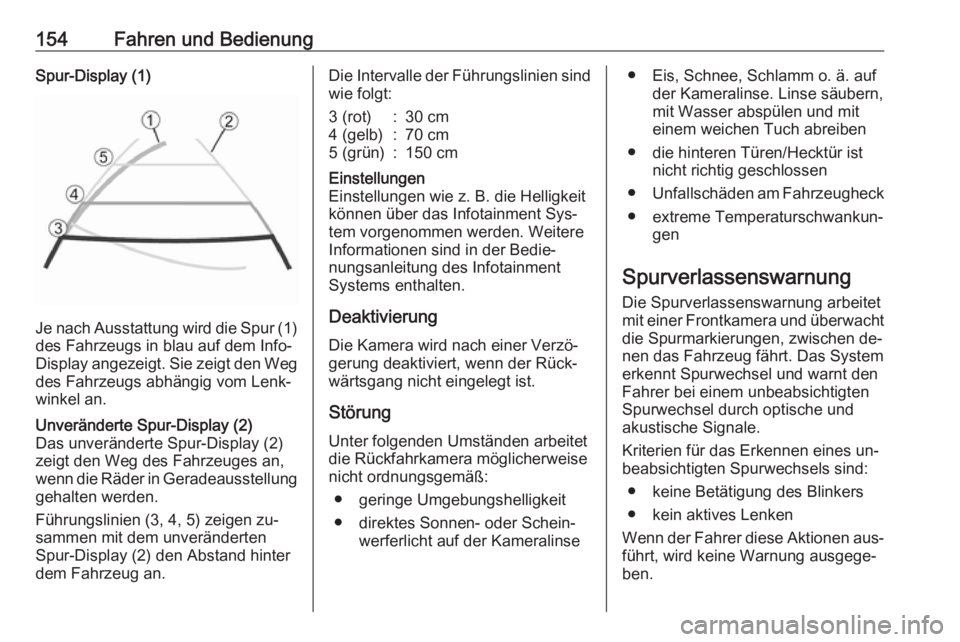

154Fahren und BedienungSpur-Display (1)
Je nach Ausstattung wird die Spur (1)
des Fahrzeugs in blau auf dem Info-
Display angezeigt. Sie zeigt den Weg
des Fahrzeugs abhängig vom Lenk‐
winkel an.
Unveränderte Spur-Display (2)
Das unveränderte Spur-Display (2)
zeigt den Weg des Fahrzeuges an, wenn die Räder in Geradeausstellung gehalten werden.
Führungslinien (3, 4, 5) zeigen zu‐
sammen mit dem unveränderten
Spur-Display (2) den Abstand hinter
dem Fahrzeug an.Die Intervalle der Führungslinien sind wie folgt:3 (rot):30 cm4 (gelb):70 cm5 (grün):150 cmEinstellungen
Einstellungen wie z. B. die Helligkeit
können über das Infotainment Sys‐ tem vorgenommen werden. WeitereInformationen sind in der Bedie‐
nungsanleitung des Infotainment
Systems enthalten.
Deaktivierung
Die Kamera wird nach einer Verzö‐
gerung deaktiviert, wenn der Rück‐
wärtsgang nicht eingelegt ist.
Störung
Unter folgenden Umständen arbeitet die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● geringe Umgebungshelligkeit
● direktes Sonnen- oder Schein‐ werferlicht auf der Kameralinse
● Eis, Schnee, Schlamm o. ä. aufder Kameralinse. Linse säubern,
mit Wasser abspülen und mit
einem weichen Tuch abreiben
● die hinteren Türen/Hecktür ist nicht richtig geschlossen
● Unfallschäden am Fahrzeugheck
● extreme Temperaturschwankun‐ gen
Spurverlassenswarnung
Die Spurverlassenswarnung arbeitet
mit einer Frontkamera und überwacht die Spurmarkierungen, zwischen de‐
nen das Fahrzeug fährt. Das System
erkennt Spurwechsel und warnt den
Fahrer bei einem unbeabsichtigten
Spurwechsel durch optische und
akustische Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
● keine Betätigung des Blinkers● kein aktives Lenken
Wenn der Fahrer diese Aktionen aus‐ führt, wird keine Warnung ausgege‐
ben.

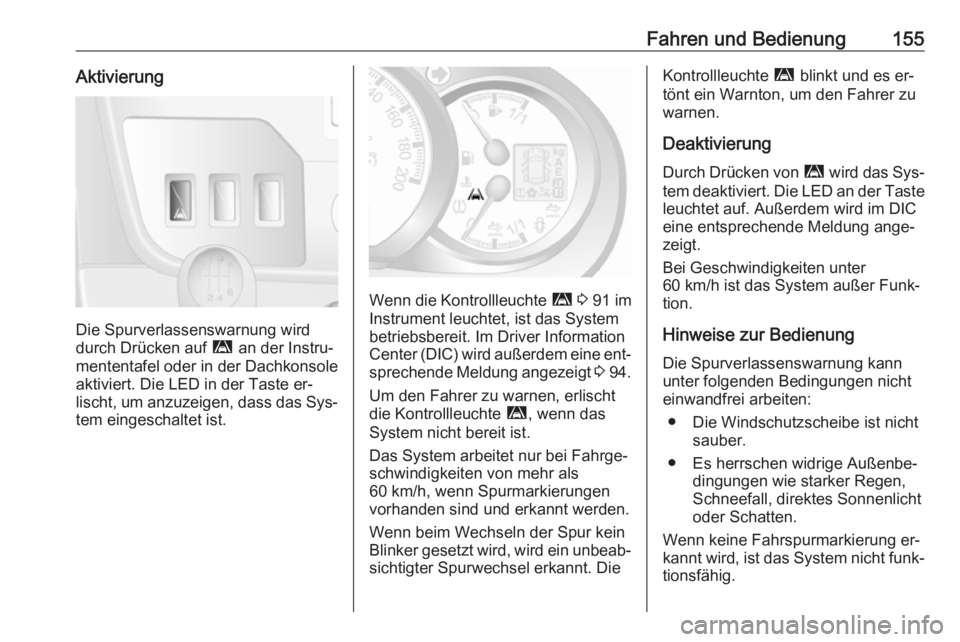

Fahren und Bedienung155Aktivierung
Die Spurverlassenswarnung wird
durch Drücken auf ì an der Instru‐
mententafel oder in der Dachkonsole
aktiviert. Die LED in der Taste er‐
lischt, um anzuzeigen, dass das Sys‐
tem eingeschaltet ist.
Wenn die Kontrollleuchte ì 3 91 im
Instrument leuchtet, ist das System
betriebsbereit. Im Driver Information
Center (DIC) wird außerdem eine ent‐ sprechende Meldung angezeigt 3 94.
Um den Fahrer zu warnen, erlischt die Kontrollleuchte ì, wenn das
System nicht bereit ist.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
60 km/h, wenn Spurmarkierungen
vorhanden sind und erkannt werden.
Wenn beim Wechseln der Spur kein
Blinker gesetzt wird, wird ein unbeab‐
sichtigter Spurwechsel erkannt. Die
Kontrollleuchte ì blinkt und es er‐
tönt ein Warnton, um den Fahrer zu warnen.
DeaktivierungDurch Drücken von ì wird das Sys‐
tem deaktiviert. Die LED an der Taste leuchtet auf. Außerdem wird im DIC
eine entsprechende Meldung ange‐
zeigt.
Bei Geschwindigkeiten unter
60 km/h ist das System außer Funk‐
tion.
Hinweise zur Bedienung
Die Spurverlassenswarnung kann
unter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist nicht sauber.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
Wenn keine Fahrspurmarkierung er‐
kannt wird, ist das System nicht funk‐ tionsfähig.

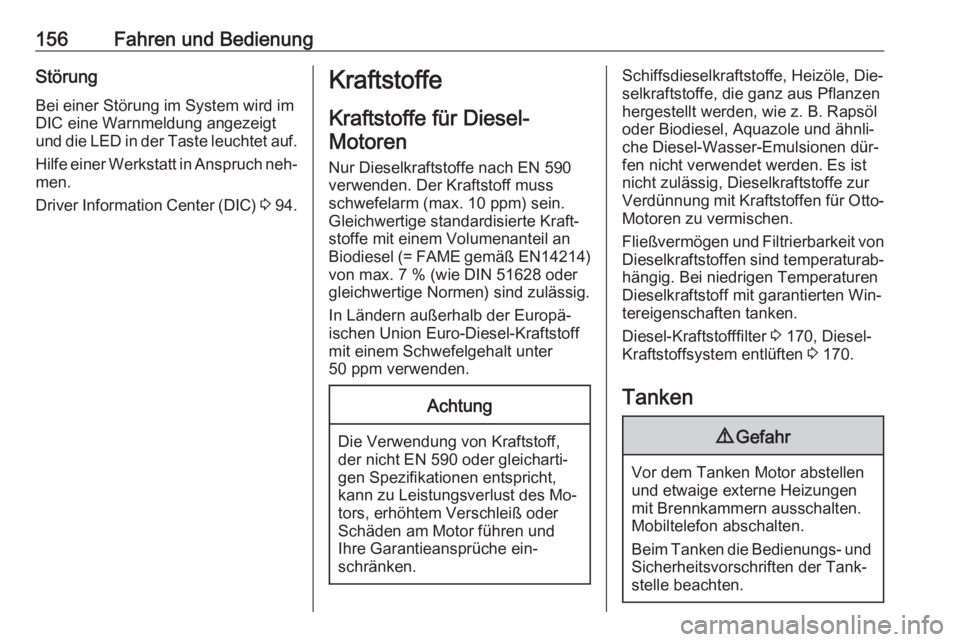

156Fahren und BedienungStörungBei einer Störung im System wird im
DIC eine Warnmeldung angezeigt
und die LED in der Taste leuchtet auf.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Driver Information Center (DIC) 3 94.Kraftstoffe
Kraftstoffe für Diesel- Motoren
Nur Dieselkraftstoffe nach EN 590
verwenden. Der Kraftstoff muss
schwefelarm (max. 10 ppm) sein. Gleichwertige standardisierte Kraft‐stoffe mit einem Volumenanteil an
Biodiesel (= FAME gemäß EN14214)
von max. 7 % (wie DIN 51628 oder gleichwertige Normen) sind zulässig.
In Ländern außerhalb der Europä‐
ischen Union Euro-Diesel-Kraftstoff
mit einem Schwefelgehalt unter
50 ppm verwenden.Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des Mo‐
tors, erhöhtem Verschleiß oder
Schäden am Motor führen und
Ihre Garantieansprüche ein‐
schränken.
Schiffsdieselkraftstoffe, Heizöle, Die‐
selkraftstoffe, die ganz aus Pflanzen
hergestellt werden, wie z. B. Rapsöl
oder Biodiesel, Aquazole und ähnli‐ che Diesel-Wasser-Emulsionen dür‐
fen nicht verwendet werden. Es ist
nicht zulässig, Dieselkraftstoffe zur
Verdünnung mit Kraftstoffen für Otto-
Motoren zu vermischen.
Fließvermögen und Filtrierbarkeit von
Dieselkraftstoffen sind temperaturab‐ hängig. Bei niedrigen Temperaturen
Dieselkraftstoff mit garantierten Win‐
tereigenschaften tanken.
Diesel-Kraftstofffilter 3 170, Diesel-
Kraftstoffsystem entlüften 3 170.
Tanken9 Gefahr
Vor dem Tanken Motor abstellen
und etwaige externe Heizungen
mit Brennkammern ausschalten.
Mobiltelefon abschalten.
Beim Tanken die Bedienungs- und Sicherheitsvorschriften der Tank‐
stelle beachten.

Fahren und Bedienung1579Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der Um‐
gang mit offenem Feuer und Fun‐
ken ist untersagt.
Wenn Sie Kraftstoffgeruch in Ih‐
rem Fahrzeug feststellen, lassen
Sie die Ursache unverzüglich in
einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Der Kraftstoffeinfüllstutzen mit Bajo‐
nettverschluss befindet sich links
vorn am Fahrzeug.
Die Tankdeckelklappe lässt sich nur
öffnen, wenn das Fahrzeug entriegelt und die Tür offen ist. Die Tankdeckel‐
klappe von Hand öffnen.
9 Gefahr
Fahrzeuge mit Stopp-Start-Sys‐
tem: Den Motor ausschalten und den Zündschlüssel abziehen, um
zu verhindern, dass das System
den Motor automatisch neu star‐
tet.
Füllmengen 3 231.
Den Tankdeckel durch Drehen nach
links abschrauben.
Der Tankdeckel lässt sich am unteren Haken der Tankdeckelklappe einhän‐
gen.
Zum Tanken die Zapfpistole bis zum
Anschlag in die Tanköffnung einfüh‐
ren und betätigen.
Nach dem automatischen Abschalten
können noch maximal
zwei Portionen Kraftstoff hinzugefügt
werden.Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Nach dem Tanken den Kraftstofftank‐
deckel wieder aufsetzen und rechts‐
herum drehen.
Tankklappe schließen.
Tankdeckel Nur Original-Tankdeckel verwenden.Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.

158Fahren und BedienungKraftstoffverbrauch, CO2-
Emission
Die für Ihr Fahrzeug geltenden Werte finden Sie im EEG-Konformitätszerti‐fikat, das im Lieferumfang Ihres Fahr‐
zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die genannten Angaben zum Kraft‐
stoffverbrauch und spezifischen CO
2-
Ausstoß beziehen sich auf das EU-
Basismodell mit Standardausrüs‐
tung.
Die Daten für Kraftstoffverbrauch und
CO 2- Emissionen wurden gemäß der
Verordnung 715/2007 692/2008 A er‐ mittelt und beziehen sich auf das
Fahrzeuggewicht im betriebsbereiten
Zustand, wie in der Verordnung an‐
gegeben.
Die Zahlen sind jedoch nicht als Ga‐
rantie für den tatsächlichen Kraftstoff‐ verbrauch des jeweiligen Fahrzeugs
aufzufassen. Zusätzliche Ausrüstung
kann zu Werten leicht über dem ge‐
nannten Kraftstoffverbrauch bzw.
CO 2-Ausstoß führen. Der Kraftstoff‐verbrauch hängt weitgehend vom
persönlichen Fahrstil sowie von Stra‐ ßen- und Verkehrsverhältnissen ab.Anhängerzugvorrich‐
tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐
sene Anhängerzugvorrichtung ver‐
wenden. Das Anbringen der Zugvor‐
richtung sollten Sie in einer Werkstatt vornehmen lassen. Gegebenenfallsmüssen Änderungen am Fahrzeug,
die die Kühlung, Hitzeschutzschilde
oder andere Systeme betreffen,
durchgeführt werden.
Fahrverhalten, Fahrhinweise
Bei Anhängern mit Bremsen Abreiß‐
seil einhängen.
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator
verwendet wird, der auf den Kugel‐
kopf wirkt. Für Anhänger mit geringer
Fahrstabilität wird die Verwendung
eines Stabilisators empfohlen.
