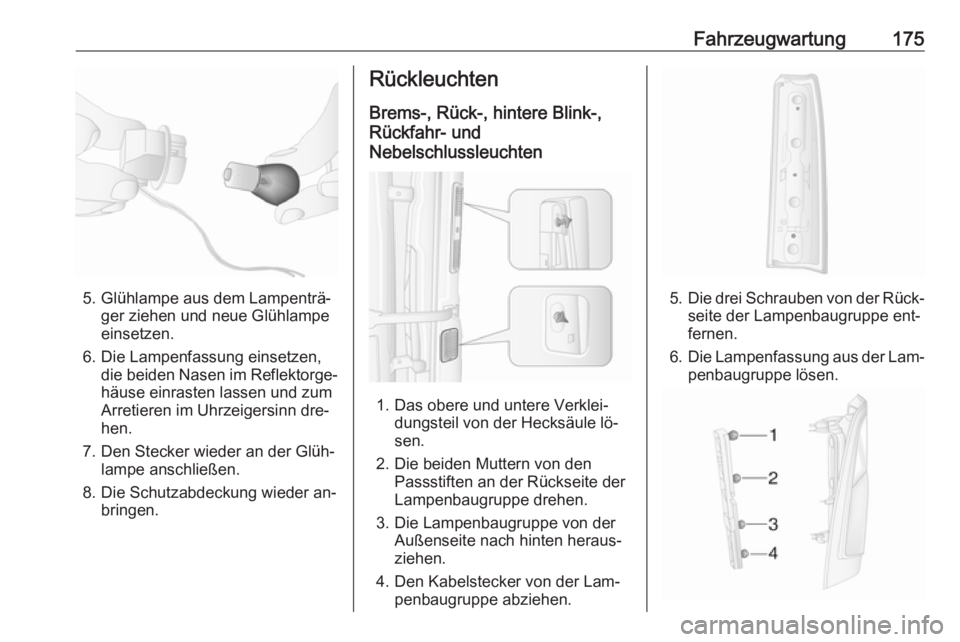

Fahrzeugwartung175
5. Glühlampe aus dem Lampenträ‐ger ziehen und neue Glühlampeeinsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐
häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn dre‐
hen.
7. Den Stecker wieder an der Glüh‐ lampe anschließen.
8. Die Schutzabdeckung wieder an‐ bringen.
Rückleuchten
Brems-, Rück-, hintere Blink-,
Rückfahr- und
Nebelschlussleuchten
1. Das obere und untere Verklei‐ dungsteil von der Hecksäule lö‐
sen.
2. Die beiden Muttern von den Passstiften an der Rückseite der
Lampenbaugruppe drehen.
3. Die Lampenbaugruppe von der Außenseite nach hinten heraus‐
ziehen.
4. Den Kabelstecker von der Lam‐ penbaugruppe abziehen.
5.Die drei Schrauben von der Rück‐
seite der Lampenbaugruppe ent‐fernen.
6. Die Lampenfassung aus der Lam‐
penbaugruppe lösen.

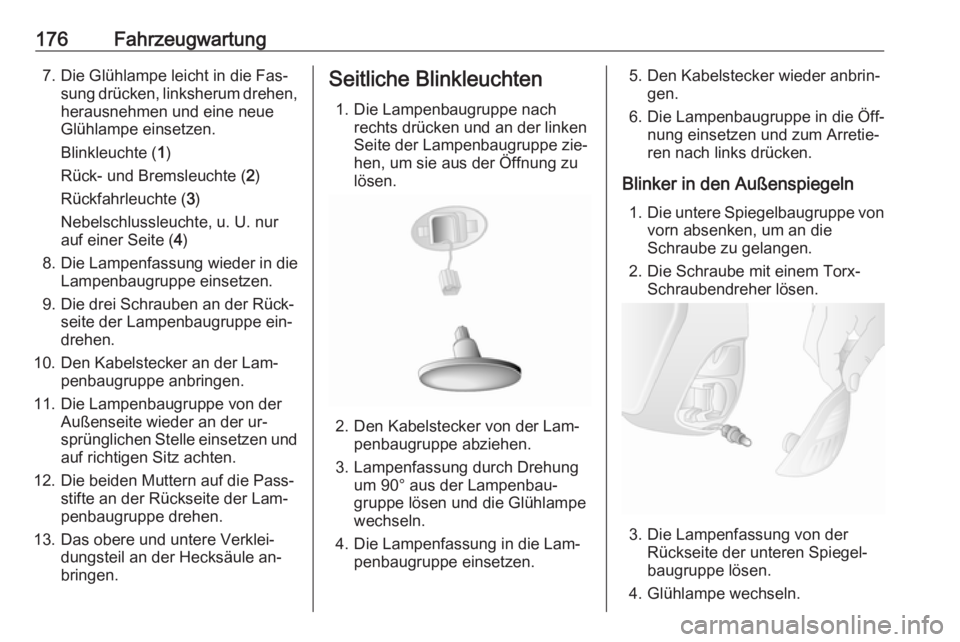

176Fahrzeugwartung7. Die Glühlampe leicht in die Fas‐sung drücken, linksherum drehen,herausnehmen und eine neue
Glühlampe einsetzen.
Blinkleuchte ( 1)
Rück- und Bremsleuchte ( 2)
Rückfahrleuchte ( 3)
Nebelschlussleuchte, u. U. nur
auf einer Seite ( 4)
8. Die Lampenfassung wieder in die Lampenbaugruppe einsetzen.
9. Die drei Schrauben an der Rück‐ seite der Lampenbaugruppe ein‐
drehen.
10. Den Kabelstecker an der Lam‐ penbaugruppe anbringen.
11. Die Lampenbaugruppe von der Außenseite wieder an der ur‐
sprünglichen Stelle einsetzen und
auf richtigen Sitz achten.
12. Die beiden Muttern auf die Pass‐ stifte an der Rückseite der Lam‐
penbaugruppe drehen.
13. Das obere und untere Verklei‐ dungsteil an der Hecksäule an‐
bringen.Seitliche Blinkleuchten
1. Die Lampenbaugruppe nach rechts drücken und an der linken
Seite der Lampenbaugruppe zie‐
hen, um sie aus der Öffnung zu
lösen.
2. Den Kabelstecker von der Lam‐ penbaugruppe abziehen.
3. Lampenfassung durch Drehung um 90° aus der Lampenbau‐
gruppe lösen und die Glühlampe
wechseln.
4. Die Lampenfassung in die Lam‐ penbaugruppe einsetzen.
5. Den Kabelstecker wieder anbrin‐gen.
6. Die Lampenbaugruppe in die Öff‐ nung einsetzen und zum Arretie‐ren nach links drücken.
Blinker in den Außenspiegeln 1. Die untere Spiegelbaugruppe von
vorn absenken, um an die
Schraube zu gelangen.
2. Die Schraube mit einem Torx- Schraubendreher lösen.
3. Die Lampenfassung von der
Rückseite der unteren Spiegel‐
baugruppe lösen.
4. Glühlampe wechseln.

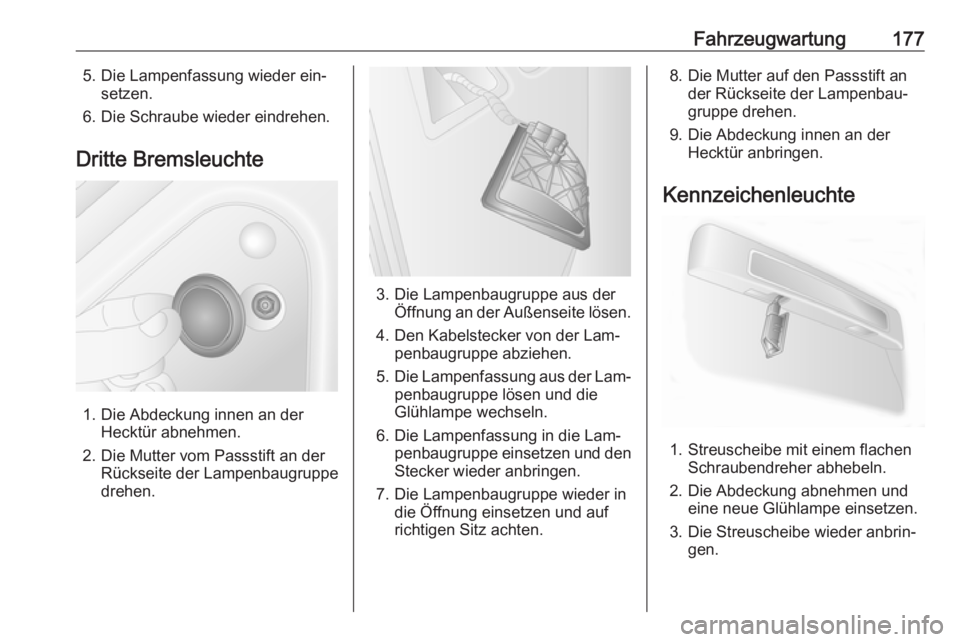

Fahrzeugwartung1775. Die Lampenfassung wieder ein‐setzen.
6. Die Schraube wieder eindrehen.
Dritte Bremsleuchte
1. Die Abdeckung innen an der Hecktür abnehmen.
2. Die Mutter vom Passstift an der Rückseite der Lampenbaugruppe
drehen.
3. Die Lampenbaugruppe aus der Öffnung an der Außenseite lösen.
4. Den Kabelstecker von der Lam‐ penbaugruppe abziehen.
5. Die Lampenfassung aus der Lam‐
penbaugruppe lösen und die
Glühlampe wechseln.
6. Die Lampenfassung in die Lam‐ penbaugruppe einsetzen und den
Stecker wieder anbringen.
7. Die Lampenbaugruppe wieder in die Öffnung einsetzen und auf
richtigen Sitz achten.
8. Die Mutter auf den Passstift an der Rückseite der Lampenbau‐
gruppe drehen.
9. Die Abdeckung innen an der Hecktür anbringen.
Kennzeichenleuchte
1. Streuscheibe mit einem flachen Schraubendreher abhebeln.
2. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.
3. Die Streuscheibe wieder anbrin‐ gen.

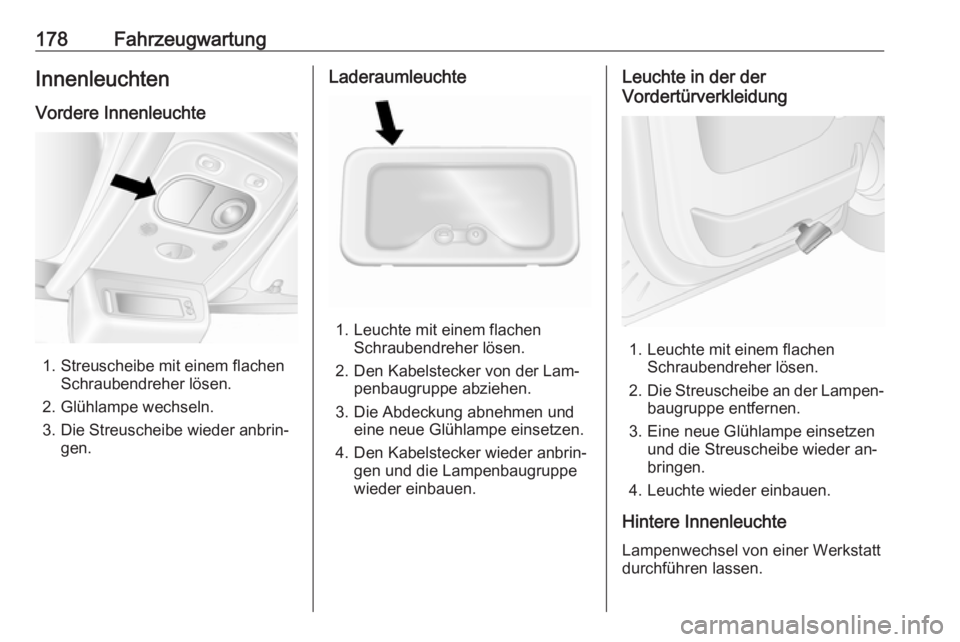

178FahrzeugwartungInnenleuchtenVordere Innenleuchte
1. Streuscheibe mit einem flachen Schraubendreher lösen.
2. Glühlampe wechseln.
3. Die Streuscheibe wieder anbrin‐ gen.
Laderaumleuchte
1. Leuchte mit einem flachenSchraubendreher lösen.
2. Den Kabelstecker von der Lam‐ penbaugruppe abziehen.
3. Die Abdeckung abnehmen und eine neue Glühlampe einsetzen.
4. Den Kabelstecker wieder anbrin‐ gen und die Lampenbaugruppe
wieder einbauen.
Leuchte in der der
Vordertürverkleidung
1. Leuchte mit einem flachen Schraubendreher lösen.
2. Die Streuscheibe an der Lampen‐
baugruppe entfernen.
3. Eine neue Glühlampe einsetzen und die Streuscheibe wieder an‐
bringen.
4. Leuchte wieder einbauen.
Hintere Innenleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.

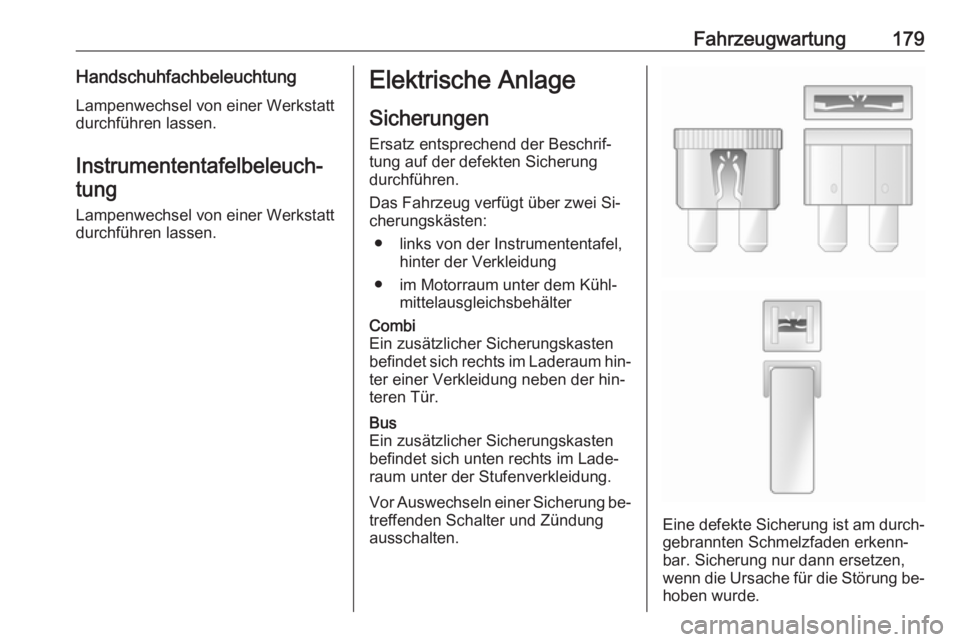

Fahrzeugwartung179HandschuhfachbeleuchtungLampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei Si‐
cherungskästen:
● links von der Instrumententafel, hinter der Verkleidung
● im Motorraum unter dem Kühl‐ mittelausgleichsbehälterCombi
Ein zusätzlicher Sicherungskasten
befindet sich rechts im Laderaum hin‐ ter einer Verkleidung neben der hin‐
teren Tür.Bus
Ein zusätzlicher Sicherungskasten
befindet sich unten rechts im Lade‐
raum unter der Stufenverkleidung.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.

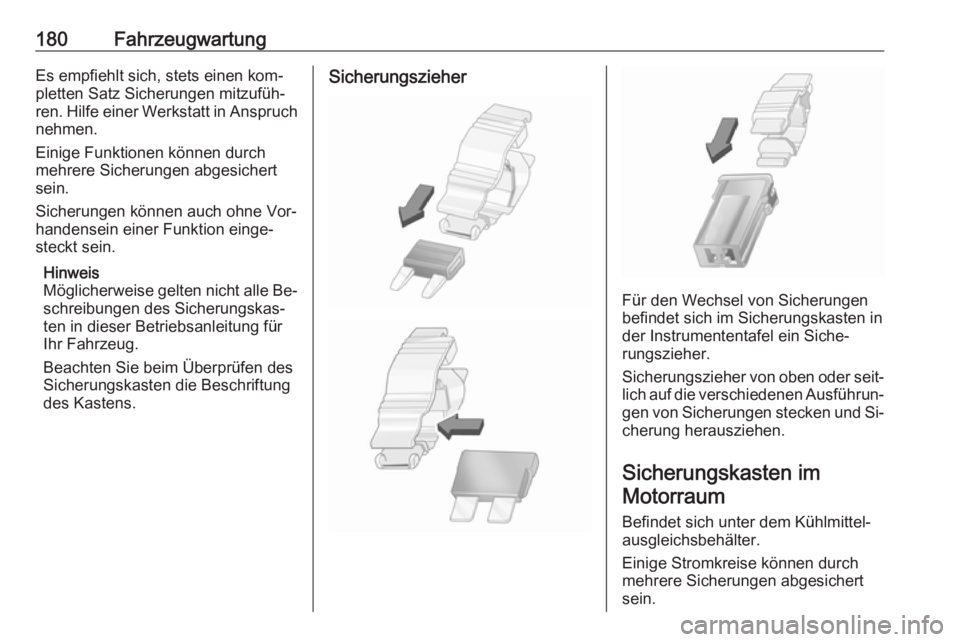

180FahrzeugwartungEs empfiehlt sich, stets einen kom‐
pletten Satz Sicherungen mitzufüh‐
ren. Hilfe einer Werkstatt in Anspruch
nehmen.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Hinweis
Möglicherweise gelten nicht alle Be‐ schreibungen des Sicherungskas‐
ten in dieser Betriebsanleitung für
Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.Sicherungszieher
Für den Wechsel von Sicherungen
befindet sich im Sicherungskasten in
der Instrumententafel ein Siche‐
rungszieher.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im Motorraum
Befindet sich unter dem Kühlmittel‐
ausgleichsbehälter.
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.

Fahrzeugwartung181Die Sicherungen von einer Werkstatt
tauschen lassen, weil sie schwer zu‐
gänglich sind.SymbolStromkreisSLeuchten rechte SeiteTLeuchten linke SeiteWRechtes AbblendlichtaLinkes Abblendlicht>NebelscheinwerferLFernlicht linksNFernlicht rechtsuABSKScheibenwischernHeizung und Belüftung /
KlimaanlageVWindschutzscheibenhei‐
zungSicherungskasten in der
Instrumententafel
Hinter der Verkleidung auf der linken
Seite der Instrumententafel. Am obe‐
ren Teil der Verkleidung ziehen, um
sie zu lösen.
Keine Gegenstände hinter dieser
Verkleidung verstauen.
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.
SymbolStromkreisZInfotainment System / Sitz‐
heizung / Fahrzeug-
Display / Audioanschlüsse / Alarm?ZubehörsteckdoseÌZigarettenanzündereInstrumententafelUZentralverriegelung0InnenbeleuchtungOBlinker / Nebelschluss‐
leuchte / Steuergerät
KarosserieDIAGDiagnosesteckeruABS / Elektronisches Stabi‐ litätsprogrammdInnenbeleuchtung / Brems‐
leuchtenZKontrolleinheit KarosserieSTOPBremsleuchte

182FahrzeugwartungSymbolStromkreisISteuergerät Karosserie /
elektrische Fensterbetäti‐
gung / Heizung und Belüf‐
tung / KlimaanlagemHeckscheibenheizung linksnHeckscheibenheizung
rechtsRScheibenwaschanlageMElektronische Wegfahr‐
sperreUSitzheizungFBLAbbiegelichtlAnschluss Freisprechein‐
richtung&TachographPTONebenantriebjHupeÍVorglühen / Diesel-Kraft‐
stofffilterxGebläse KlimatisierungSymbolStromkreisdHeizbare AußenspiegelTStandlicht linksSStandlicht rechtsQLuftfederungONavigationssystemADPZusätzliche Anpassungen,Elektrische Fensterbetäti‐
gung / Steuergerät Karos‐
serieSicherungskasten im
Laderaum
Combi
Der Sicherungskasten befindet sich
hinter der Verkleidung rechts im La‐
deraum, neben der hinteren Tür.
Die Verkleidung mit einem geeigne‐
ten Werkzeug wie einem Schlitz-
Schraubendreher an den
3 Positionen abclipsen, die in der Ab‐
bildung gekennzeichnet sind.
Keine Gegenstände hinter dieser
Verkleidung verstauen.
