Klimatisierung111Heckscheibenheizung, heizbare Au‐
ßenspiegel Ü 3 39 , 3 36 Sitzheizung
ß 3 47.
Die vorgewählte Temperatur wird au‐
tomatisch geregelt. Im Automatikbe‐
trieb wird der Luftstrom automatisch von Gebläsegeschwindigkeit und
Luftverteilung geregelt.
Das System kann mit Hilfe der Regler für Luftverteilung und Luftstrom ma‐
nuell angepasst werden.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Um eine einwandfreie Funktion zu
gewährleisten, den Sensor auf der In‐ strumententafel nicht verdecken.
Automatikbetrieb
Grundeinstellung für höchsten Kom‐
fort:
● AUTO drücken (im Display wird
„AUTO“ angezeigt).
● Gewünschte Temperatur einstel‐
len (die Temperatur wird im Dis‐ play angezeigt).
● Alle Belüftungsdüsen öffnen.Im Automatikbetrieb werden die Ein‐
stellungen für Gebläsedrehzahl, Luft‐
verteilung, Klimaanlage und Umluft‐
betrieb automatisch durch das Sys‐
tem geregelt und nicht im Display an‐ gezeigt.
Temperaturvorwahl
Die Temperaturen können mit den 2 Tasten unter dem Display auf den
gewünschten Wert eingestellt wer‐
den.
Aus Komfortgründen Temperatur nur
in kleinen Schritten ändern.Rot:warmBlau:kalt
Die Heizleistung setzt erst voll ein,
wenn der Motor seine normale Be‐
triebstemperatur erreicht hat.
Wenn die niedrigste Temperatur von
15 ℃ eingestellt wird, läuft die elek‐
tronische Klimatisierungsautomatik
mit maximaler Kühlung.
Wenn die höchste Temperatur von
27 ℃ eingestellt wird, läuft die elek‐
tronische Klimatisierungsautomatik
mit maximaler Erwärmung.
Hinweis
Wenn die Klimaanlage eingeschal‐
tet wird, um die Temperatur herun‐ terzuregeln, kann der Autostopp-
Vorgang unterbunden werden bzw.
wird unter Umständen der Verbren‐
nungsmotor gestartet.
Stopp-Start-Automatik 3 125.
Gebläsegeschwindigkeit
Die Gebläsedrehzahl kann mit den
Tasten x erhöht und verringert wer‐
den.
Die gewählte Gebläsegeschwindig‐
keit wird mit x im Display angezeigt.
Bei ausgeschaltetem Gebläse ist
auch die Klimaanlage ausgeschaltet.
Rückkehr in den Automatikbetrieb:
AUTO drücken.
Entfeuchtung und Enteisung der
Scheiben
V drücken. Die LED leuchtet auf.
Temperatur und Luftverteilung stellen
sich automatisch ein, die Klimaanlage wird eingeschaltet, und das Gebläse
läuft auf einer hohen Stufe.

112KlimatisierungRückkehr in den Automatikbetrieb:
V oder AUTO drücken.
Hinweis
Wird bei laufendem Motor V ge‐
drückt, so kann kein Autostopp durchgeführt werden, bis die Taste
V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Luftverteilung
Mehrmals s oder K drücken.
Im Display angezeigt Pfeile geben die
Einstellungen für die Verteilung an:s:zur Windschutzscheibe und zu
den vorderen Seitenscheiben9:zur Windschutzscheibe, zu den
vorderen Seitenscheiben und
zum FußraumM:zum KopfraumL:zum Kopfraum und zum Fuß‐
raumK:zum Fußraum
Rückkehr in den Automatikbetrieb:
AUTO drücken.
Kühlung
Die Klimaanlage kühlt und entfeuch‐tet (trocknet) ab einer bestimmten Au‐
ßentemperatur. Dabei kann sich Kon‐ denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn kein Kühlen oder Trocknen er‐
forderlich ist, AC OFF drücken, um
das Kühlsystem abzuschalten und
Kraftstoff zu sparen. Im Display wird
„ AC OFF “ angezeigt.
Manueller Umluftbetrieb
u drücken. Die LED leuchtet auf und
im Display wird u angezeigt.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können beschlagen. Die Qua‐
lität der Innenraumluft nimmt mit
der Zeit ab, dies kann bei den
Fahrzeuginsassen zu Ermü‐
dungserscheinungen führen.
Rückkehr in den Automatikbetrieb: u
oder AUTO drücken.
Hintere Heizung und
Belüftung
Bei abgestelltem Motor kann der hin‐
tere Fahrgastraum über Belüftungs‐
düsen in Bodennähe durch die Zu‐
satzheizung geheizt werden.
Uhrzeit, Tag und Temperatur lassen
sich einstellen, indem die gewünsch‐
ten Werte über die Bedienkonsole
einprogrammiert werden.
Die Heizung wird abgeschaltet, wenn der Kraftstoffstand des Fahrzeugs zu
niedrig ist.

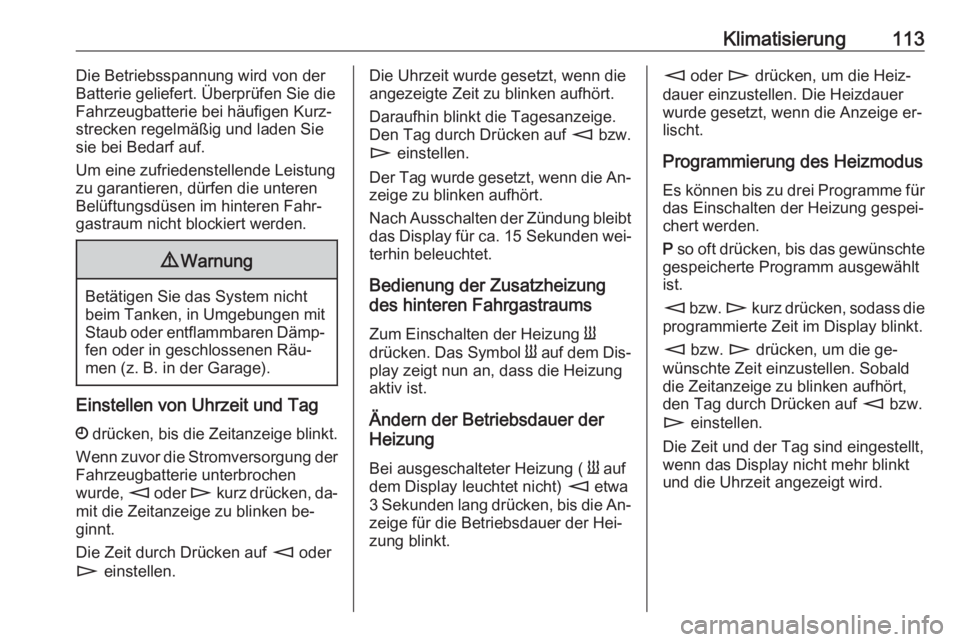

Klimatisierung113Die Betriebsspannung wird von der
Batterie geliefert. Überprüfen Sie die
Fahrzeugbatterie bei häufigen Kurz‐
strecken regelmäßig und laden Sie
sie bei Bedarf auf.
Um eine zufriedenstellende Leistung
zu garantieren, dürfen die unteren
Belüftungsdüsen im hinteren Fahr‐
gastraum nicht blockiert werden.9 Warnung
Betätigen Sie das System nicht
beim Tanken, in Umgebungen mit Staub oder entflammbaren Dämp‐ fen oder in geschlossenen Räu‐
men (z. B. in der Garage).
Einstellen von Uhrzeit und Tag
Ö drücken, bis die Zeitanzeige blinkt.
Wenn zuvor die Stromversorgung der Fahrzeugbatterie unterbrochen
wurde, m oder n kurz drücken, da‐
mit die Zeitanzeige zu blinken be‐
ginnt.
Die Zeit durch Drücken auf m oder
n einstellen.
Die Uhrzeit wurde gesetzt, wenn die
angezeigte Zeit zu blinken aufhört.
Daraufhin blinkt die Tagesanzeige.
Den Tag durch Drücken auf m bzw.
n einstellen.
Der Tag wurde gesetzt, wenn die An‐
zeige zu blinken aufhört.
Nach Ausschalten der Zündung bleibt
das Display für ca. 15 Sekunden wei‐
terhin beleuchtet.
Bedienung der Zusatzheizung
des hinteren Fahrgastraums
Zum Einschalten der Heizung Y
drücken. Das Symbol Y auf dem Dis‐
play zeigt nun an, dass die Heizung aktiv ist.
Ändern der Betriebsdauer der
Heizung
Bei ausgeschalteter Heizung ( Y auf
dem Display leuchtet nicht) m etwa
3 Sekunden lang drücken, bis die An‐
zeige für die Betriebsdauer der Hei‐
zung blinkt.m oder n drücken, um die Heiz‐
dauer einzustellen. Die Heizdauer
wurde gesetzt, wenn die Anzeige er‐
lischt.
Programmierung des Heizmodus
Es können bis zu drei Programme für
das Einschalten der Heizung gespei‐
chert werden.
P so oft drücken, bis das gewünschte
gespeicherte Programm ausgewählt
ist.
m bzw. n kurz drücken, sodass die
programmierte Zeit im Display blinkt.
m bzw. n drücken, um die ge‐
wünschte Zeit einzustellen. Sobald
die Zeitanzeige zu blinken aufhört, den Tag durch Drücken auf m bzw.
n einstellen.
Die Zeit und der Tag sind eingestellt,
wenn das Display nicht mehr blinkt
und die Uhrzeit angezeigt wird.

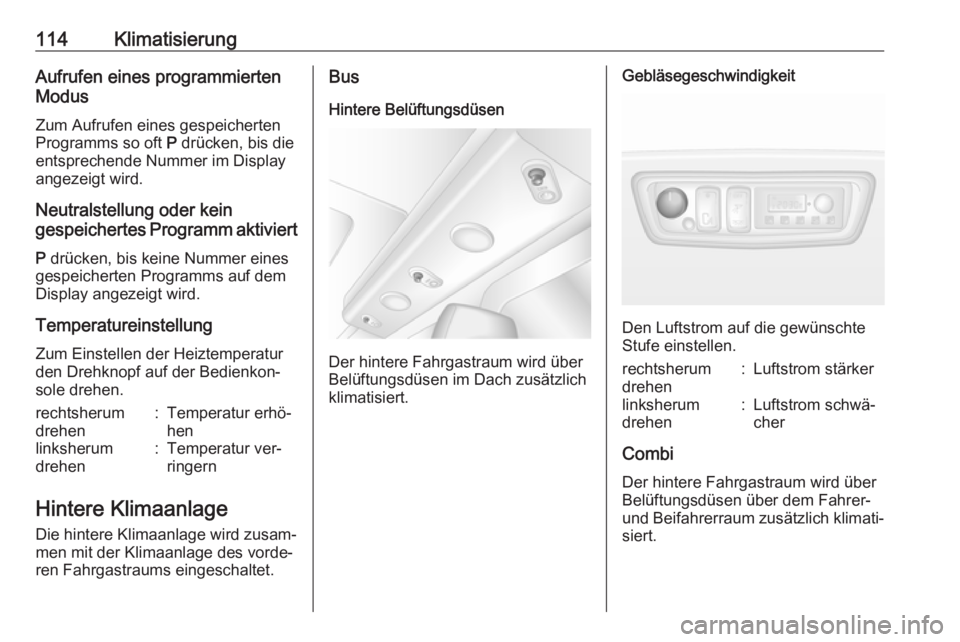

114KlimatisierungAufrufen eines programmierten
Modus
Zum Aufrufen eines gespeicherten
Programms so oft P drücken, bis die
entsprechende Nummer im Display
angezeigt wird.
Neutralstellung oder kein
gespeichertes Programm aktiviert
P drücken, bis keine Nummer eines
gespeicherten Programms auf dem
Display angezeigt wird.
Temperatureinstellung Zum Einstellen der Heiztemperatur
den Drehknopf auf der Bedienkon‐
sole drehen.rechtsherum
drehen:Temperatur erhö‐
henlinksherum
drehen:Temperatur ver‐
ringern
Hintere Klimaanlage
Die hintere Klimaanlage wird zusam‐
men mit der Klimaanlage des vorde‐
ren Fahrgastraums eingeschaltet.
Bus
Hintere Belüftungsdüsen
Der hintere Fahrgastraum wird über
Belüftungsdüsen im Dach zusätzlich
klimatisiert.
Gebläsegeschwindigkeit
Den Luftstrom auf die gewünschte
Stufe einstellen.
rechtsherum
drehen:Luftstrom stärkerlinksherum
drehen:Luftstrom schwä‐
cher
Combi
Der hintere Fahrgastraum wird überBelüftungsdüsen über dem Fahrer-
und Beifahrerraum zusätzlich klimati‐
siert.

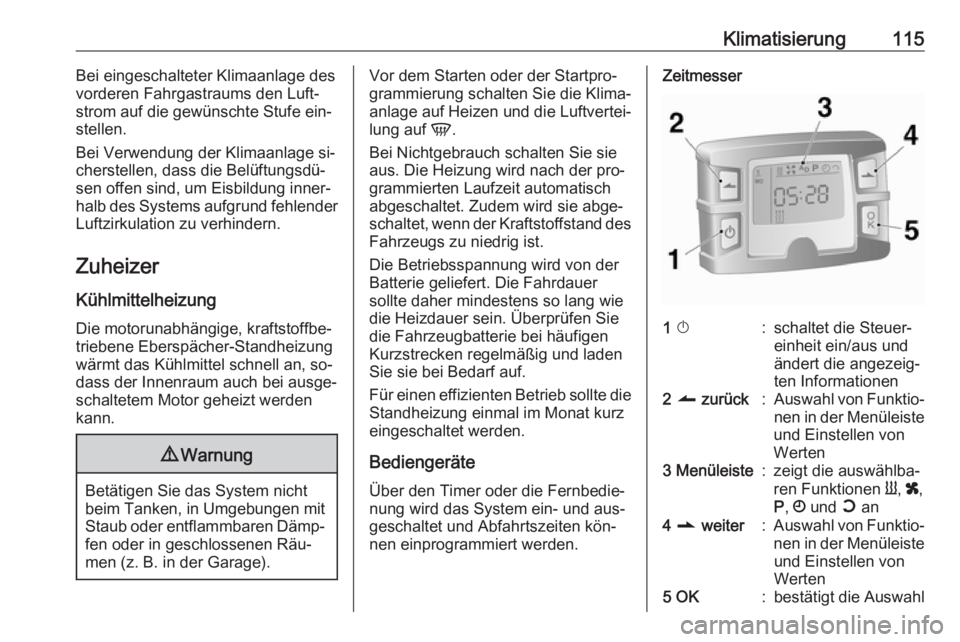

Klimatisierung115Bei eingeschalteter Klimaanlage des
vorderen Fahrgastraums den Luft‐
strom auf die gewünschte Stufe ein‐
stellen.
Bei Verwendung der Klimaanlage si‐
cherstellen, dass die Belüftungsdü‐
sen offen sind, um Eisbildung inner‐
halb des Systems aufgrund fehlender
Luftzirkulation zu verhindern.
Zuheizer
Kühlmittelheizung Die motorunabhängige, kraftstoffbe‐
triebene Eberspächer-Standheizung wärmt das Kühlmittel schnell an, so‐
dass der Innenraum auch bei ausge‐
schaltetem Motor geheizt werden
kann.9 Warnung
Betätigen Sie das System nicht
beim Tanken, in Umgebungen mit Staub oder entflammbaren Dämp‐
fen oder in geschlossenen Räu‐
men (z. B. in der Garage).
Vor dem Starten oder der Startpro‐
grammierung schalten Sie die Klima‐ anlage auf Heizen und die Luftvertei‐
lung auf V.
Bei Nichtgebrauch schalten Sie sie
aus. Die Heizung wird nach der pro‐
grammierten Laufzeit automatisch
abgeschaltet. Zudem wird sie abge‐
schaltet, wenn der Kraftstoffstand des Fahrzeugs zu niedrig ist.
Die Betriebsspannung wird von der
Batterie geliefert. Die Fahrdauer
sollte daher mindestens so lang wie
die Heizdauer sein. Überprüfen Sie
die Fahrzeugbatterie bei häufigen
Kurzstrecken regelmäßig und laden
Sie sie bei Bedarf auf.
Für einen effizienten Betrieb sollte die
Standheizung einmal im Monat kurz
eingeschaltet werden.
Bediengeräte
Über den Timer oder die Fernbedie‐
nung wird das System ein- und aus‐
geschaltet und Abfahrtszeiten kön‐
nen einprogrammiert werden.Zeitmesser1 X:schaltet die Steuer‐
einheit ein/aus und
ändert die angezeig‐
ten Informationen2 q zurück:Auswahl von Funktio‐
nen in der Menüleiste
und Einstellen von
Werten3 Menüleiste:zeigt die auswählba‐
ren Funktionen Y, x ,
P , Ö und Y an4 r weiter:Auswahl von Funktio‐
nen in der Menüleiste und Einstellen von
Werten5 OK:bestätigt die Auswahl

116KlimatisierungFernbedienung
Die Steuertasten funktionieren genau
wie beim Timer (siehe oben).
Zur Aktivierung der Fernbedienung
X drücken und loslassen, wenn die
Menüleiste im Display erscheint. Im
Display wird kurz das Blinkersignal
und SENd angezeigt, gefolgt von der
Temperatur.
9 Warnung
Schalten Sie beim Tanken die
Fernsteuerung und die Heizung aus!
Zum Ausschalten X gedrückt halten,
um ein versehentliches Ausschalten
zu vermeiden.
Die Fernbedienung hat eine maxi‐
male Reichweite von 600 Metern. Die
Reichweite kann durch Umgebungs‐
bedingungen und einen niedrigen
Batteriestand beeinträchtigt werden.
Anstatt mit der Fernbedienung kann
die Heizung auch mit der Taste in der Instrumententafel für 30 Minuten ein-und ausgeschaltet werden.
Batteriewechsel
Ersetzen Sie die Batterie, wenn die
Reichweite der Fernbedienung sich verringert oder wenn das Batteriela‐
desymbol blinkt.
Öffnen Sie die Abdeckung mit einer
Münze und tauschen Sie die Batterie
aus (CR 2430 oder gleichwertig). Le‐
gen Sie die neue Batterie mit der rich‐
tigen Polung ein, mit der Plusseite
( < ) zu den positiven Anschlüssen.
Setzen Sie die Abdeckung wieder
ein.
Entsorgen Sie die Batterie entspre‐
chend den geltenden Umweltrichtli‐
nien.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.

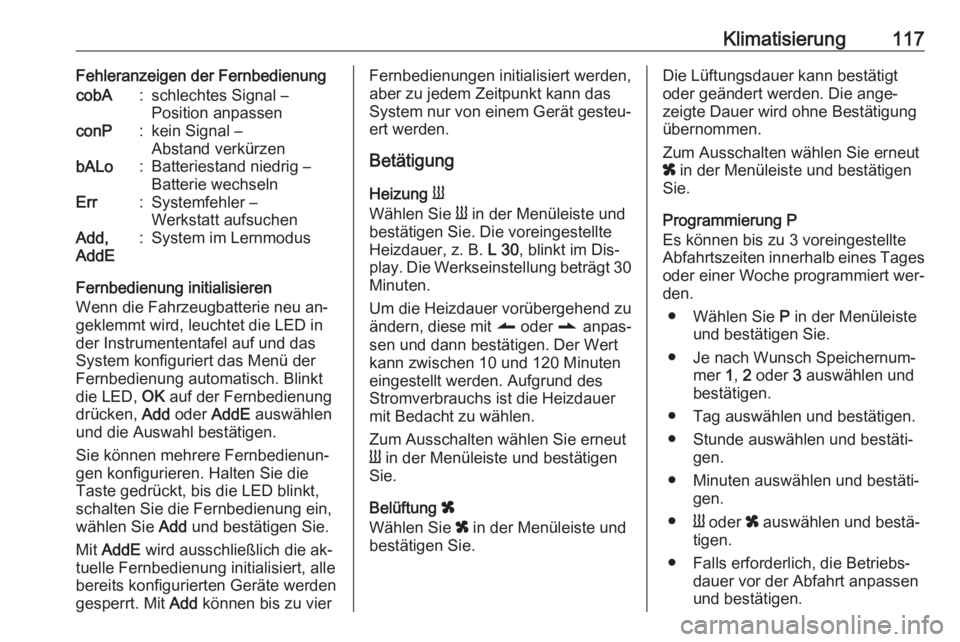

Klimatisierung117Fehleranzeigen der FernbedienungcobA:schlechtes Signal –
Position anpassenconP:kein Signal –
Abstand verkürzenbALo:Batteriestand niedrig –
Batterie wechselnErr:Systemfehler –
Werkstatt aufsuchenAdd,
AddE:System im Lernmodus
Fernbedienung initialisieren
Wenn die Fahrzeugbatterie neu an‐ geklemmt wird, leuchtet die LED in
der Instrumententafel auf und das
System konfiguriert das Menü der
Fernbedienung automatisch. Blinkt
die LED, OK auf der Fernbedienung
drücken, Add oder AddE auswählen
und die Auswahl bestätigen.
Sie können mehrere Fernbedienun‐
gen konfigurieren. Halten Sie die Taste gedrückt, bis die LED blinkt,schalten Sie die Fernbedienung ein,
wählen Sie Add und bestätigen Sie.
Mit AddE wird ausschließlich die ak‐
tuelle Fernbedienung initialisiert, alle
bereits konfigurierten Geräte werden gesperrt. Mit Add können bis zu vier
Fernbedienungen initialisiert werden,
aber zu jedem Zeitpunkt kann das
System nur von einem Gerät gesteu‐
ert werden.
Betätigung
Heizung Y
Wählen Sie Y in der Menüleiste und
bestätigen Sie. Die voreingestellte
Heizdauer, z. B. L 30, blinkt im Dis‐
play. Die Werkseinstellung beträgt 30
Minuten.
Um die Heizdauer vorübergehend zu
ändern, diese mit q oder r anpas‐
sen und dann bestätigen. Der Wert
kann zwischen 10 und 120 Minuten
eingestellt werden. Aufgrund des
Stromverbrauchs ist die Heizdauer mit Bedacht zu wählen.
Zum Ausschalten wählen Sie erneut
Y in der Menüleiste und bestätigen
Sie.
Belüftung x
Wählen Sie x in der Menüleiste und
bestätigen Sie.Die Lüftungsdauer kann bestätigt
oder geändert werden. Die ange‐
zeigte Dauer wird ohne Bestätigung
übernommen.
Zum Ausschalten wählen Sie erneut
x in der Menüleiste und bestätigen
Sie.
Programmierung P
Es können bis zu 3 voreingestellte
Abfahrtszeiten innerhalb eines Tages
oder einer Woche programmiert wer‐ den.
● Wählen Sie P in der Menüleiste
und bestätigen Sie.
● Je nach Wunsch Speichernum‐ mer 1, 2 oder 3 auswählen und
bestätigen.
● Tag auswählen und bestätigen.
● Stunde auswählen und bestäti‐ gen.
● Minuten auswählen und bestäti‐ gen.
● Y oder x auswählen und bestä‐
tigen.
● Falls erforderlich, die Betriebs‐ dauer vor der Abfahrt anpassen
und bestätigen.

118KlimatisierungDie nächste zu aktivierende Spei‐
chernummer ist unterstrichen, der
Wochentag wird angezeigt. Wieder‐
holen Sie den Programmiervorgang
für die anderen Speicherpositionen.
Durch Drücken auf X während des
Vorgangs wird der Vorgang beendet,
ohne die Programmänderungen zu
speichern.
Zum Löschen einer voreingestellten
Abfahrtszeit folgen Sie den Schritten
der Programmierung, bis das Hei‐
zungssymbol Y blinkt. q oder r
drücken, bis oFF im Display ange‐
zeigt wird, und bestätigen.
Die Heizung wird 5 Minuten nach der
programmierten Abfahrtszeit auto‐
matisch ausgeschaltet.
Hinweis
Die Fernsteuerung ist mit einem
Temperatursensor ausgestattet, der
die Laufzeit abhängig von der Um‐
gebungstemperatur und der ge‐
wünschten Heizstufe (ECO oder
HIGH) berechnet. Das System läuft
automatisch 5 bis 60 Minuten vor der
programmierten Abfahrtszeit an.Legen Sie Wochentag, Zeit und
Heizdauer Ö fest
Nach dem Abklemmen der Fahrzeug‐ batterie oder bei zu geringer Batterie‐
spannung muss das Gerät zurückge‐ setzt werden.
● Ö auswählen und bestätigen.
● Wochentag auswählen und be‐ stätigen.
● Stunde ändern und bestätigen.
● Minuten ändern und bestätigen.
● Standard-Heizdauer ändern und bestätigen.
Heizstufe Y
Die bevorzugte Heizstufe für die pro‐
grammierten Abfahrtszeiten kann
entweder auf ECO oder auf HIGH ein‐
gestellt werden.
Wählen Sie Y und bestätigen Sie. Im
Display blinkt ECO oder HIGH. Mit
q oder r anpassen und dann be‐
stätigen.Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein, damit der Verdampfer
nicht mangels Luftbewegung vereist.
Mittlere Belüftungsdüsen
Auf die Düse drücken, um sie zu öff‐
nen.
Den Luftstrom durch Neigen der
Düse ausrichten.
Zum Schließen auf die Düse drücken.
