2016 OPEL INSIGNIA Manuel d'utilisation (in French)

Soins du véhicule2879Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact di‐
rect.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câ‐
bles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne peut pas être trop inférieure à celle de la batte‐
rie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une sec‐
tion d'au moins 16 mm 2
et de 25
mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de
bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie du
véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
● En cas de couvercle par-dessus
la batterie du véhicule, le dépo‐
ser pour charger la batterie ou
exécuter un démarrage par bat‐
terie auxiliaire. Lever le couvercle
à l'arrière et le détacher à l'avant.
● Ouvrir les capuchons de protec‐ tion de borne positive des deux
batteries de véhicule.

288Soins du véhicule
Séquence de raccordement des câ‐
bles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câ‐
ble rouge à la borne positive de la
batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câ‐
ble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.
Le raccorder aussi loin que pos‐
sible de la batterie déchargée, à
au moins 60 cm en tout cas.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des piè‐ ces en mouvement dans le comparti‐ ment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas dé‐
passer 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au ra‐
lenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares, lu‐nette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.Remorquage
Remorquage du véhicule
Bi-corps 5 portes, Berline 4 portes,Sports Tourer : désengager le capu‐
chon à la base et le déposer en tirant vers le bas.

Soins du véhicule289

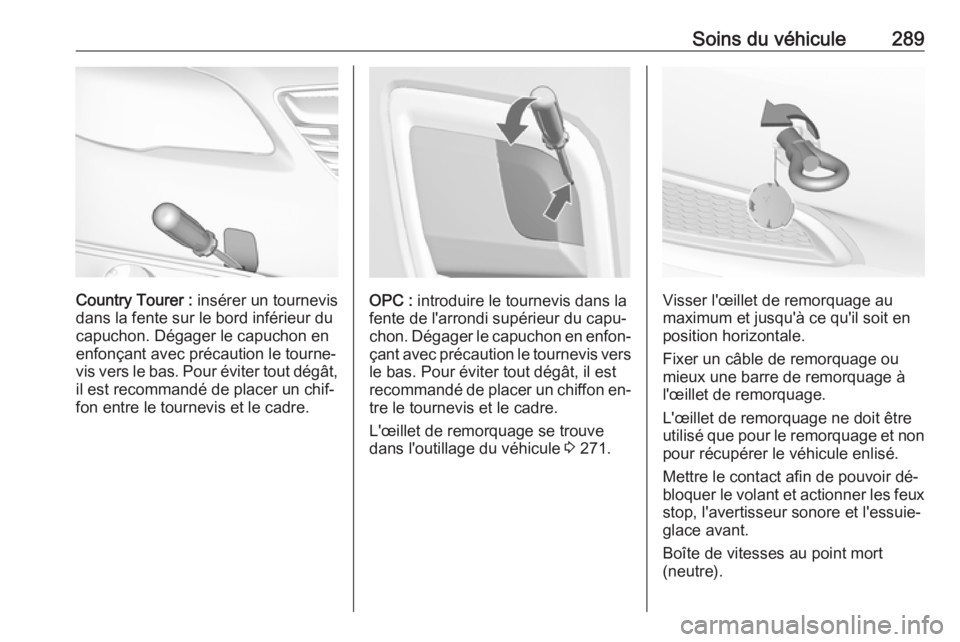

Country Tourer : insérer un tournevis
dans la fente sur le bord inférieur du
capuchon. Dégager le capuchon en
enfonçant avec précaution le tourne‐
vis vers le bas. Pour éviter tout dégât, il est recommandé de placer un chif‐
fon entre le tournevis et le cadre.OPC : introduire le tournevis dans la
fente de l'arrondi supérieur du capu‐
chon. Dégager le capuchon en enfon‐
çant avec précaution le tournevis vers le bas. Pour éviter tout dégât, il est
recommandé de placer un chiffon en‐
tre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 271.Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir dé‐
bloquer le volant et actionner les feux
stop, l'avertisseur sonore et l'essuie-
glace avant.
Boîte de vitesses au point mort
(neutre).

290Soins du véhiculeAvertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de re‐
cyclage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz d'échappement du véhicule tracteur.
Véhicules avec boîte manuelle et
transmission intégrale : Si le véhicule
est remorqué avec les quatre roues
au sol, il n'y a pas de limitations
techniques au niveau de la vitesse et de la distance. Si un seul des essieux est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Véhicules avec boîte automatique et
transmission avant : Le véhicule doit
être remorqué dans le sens de la mar‐
che, mais sans dépasser une vitesse de 80 km/h et une distance de
100 km. Sinon ou bien si la boîte de
vitesses est défectueuse, l'essieu
avant doit être soulevé du sol.
Véhicules avec boîte automatique et
transmission intégrale : Le véhicule
doit être remorqué dans le sens de la marche. Si le véhicule est remorqué
avec les quatre roues au sol, il ne faut
pas dépasser la vitesse de 50 km/h et
la distance de 50 km. Si l'essieu avant est soulevé, la vitesse maximale est
de 50 km/h. Il n'y a pas de limitation
de distance.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.Bi-corps 5 portes, Berline 4 portes, Sports Tourer : introduire le capuchon
à la base, tourner légèrement en sens horaire et fermer le capuchon.
Country Tourer : introduire le capu‐
chon avec le bord supérieur dans la
rainure et fixer le capuchon en pous‐
sant.
OPC : introduire le capuchon avec sa
bride inférieure dans le logement. En‐
foncer le capuchon dans le pare-
chocs.
Remorquage d'un autrevéhicule

Soins du véhicule291Bi-corps 5 portes, Berline 4 portes,
Sports Tourer, OPC : désengager le
capuchon à la base et retirer en tirant
vers le bas.
Country Tourer : insérer un tournevis
dans la fente sur le bord inférieur du
capuchon. Dégager le capuchon en
enfonçant avec précaution le tourne‐
vis vers le bas. Pour éviter tout dégât, il est recommandé de placer un chif‐
fon entre le tournevis et le cadre.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 271.
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer un véhicule enlisé.
Avertissement
Démarrer lentement. Ne pas con‐
duire par à-coups. Des forces de
traction trop importantes peuvent
endommager les véhicules.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Bi-corps 5 portes, Berline 4 portes, Sports Tourer, OPC : introduire le ca‐
puchon à la base, tourner légèrement
en sens horaire et engager le capu‐
chon.

292Soins du véhiculeCountry Tourer : introduire le capu‐
chon avec le bord supérieur dans la
rainure et fixer le capuchon en pous‐
sant.Soins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine en utilisant une graisse pour barillets
de haute qualité. N'utiliser un produit
dégivrant que si ceci est absolument
nécessaire car son effet dégraissant
entrave le fonctionnement des serru‐
res. Après avoir utilisé un produit dé‐
givrant, faire regraisser les barillets
par un atelier.
Lavage
La peinture du véhicule est soumise
à des agressions extérieures. Il con‐
vient dès lors de laver et de lustrer la
voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas
d'utilisation d'une station de lavage
automatique.Éliminer immédiatement les fientes,
les insectes morts, les résines, le pol‐
len, etc. car ils contiennent des com‐
posants corrosifs qui peuvent endom‐ mager la peinture.
En cas de passage à la station de la‐ vage, suivre les instructions du fabri‐
cant. Il faut arrêter les essuie-glaces
avant et arrière. Enlever l'antenne et
les accessoires externes tels que ga‐
lerie de toit, etc.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Lustrer régulièrement les pièces pein‐ tes du véhicule.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils
recouvrent.
Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.

Soins du véhicule293Avertissement
Toujours utiliser un produit de net‐toyage dont le pH est compris en‐
tre quatre et neuf.
Ne pas utiliser de produits de net‐
toyage sur des surfaces brûlantes.
Ne pas nettoyer le compartiment mo‐
teur avec un jet de vapeur ou haute
pression.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois. Rin‐ cer la peau de chamois. Utiliser des
peaux de chamois différentes pour
les surfaces peintes et pour les sur‐
faces vitrées : des résidus de cire sur les vitres altèrent la vision.
Faire graisser les charnières de tou‐
tes les portes par un atelier.
Ne pas éliminer les taches de gou‐
dron avec des objets durs. Utiliser un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur
Les lentilles des phares et des autres lampes sont en plastique. Ne pas uti‐ liser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.
Polissage et lustrage
Lustrer le véhicule régulièrement (au
plus tard lorsque l'eau ne perle plus).
Sinon la peinture se dessèche.
Un polissage n'est rendu nécessaire
que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur, dis‐ pensant ainsi du lustrage.
Les parties de la carrosserie en plas‐
tique ne doivent pas être traités avec
des produits de lustrage ou de polis‐
sage.Vitres et balais d'essuie-glaces
avant
Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de cha‐ mois avec du produit de nettoyagepour vitres et du produit d'éliminationdes insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.
Utiliser un grattoir à arêtes vives pour
éliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir fer‐
mement sur la vitre afin que la crasse ne puisse pas passer en dessous et
rayer ainsi la vitre.
Nettoyer les balais d'essuie-glaces
gras avec un chiffon doux et un pro‐
duit de nettoyage pour vitres.
Retirer les résidus de saleté des ba‐
lais d'essuie-glaces salis à l'aide d'un
chiffon doux et d'un nettoyant pour vi‐
tres. S'assurer également de bien re‐ tirer tous les résidus de cire, insectes
et autres de la vitre.

294Soins du véhiculeLes résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.
Toit ouvrant
Ne jamais le nettoyer avec des sol‐
vants, des produits abrasifs, des car‐
burants, des produits agressifs
(par exemple produits de nettoyage
de peinture, solutions à l'acétone,
etc. ), des acides, des produits très al‐
calins ou des éponges abrasives. Ne
pas appliquer de produits de lustrage ou de polissage sur le toit ouvrant.
Jantes et pneus
Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes pro‐
duits que la carrosserie.Dégâts à la peinture
Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille doi‐
vent être réparés par un atelier.
Soubassement Le soubassement est partiellementrevêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐ sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de pro‐
tection.Système de gaz de pétrole
liquéfié9 Danger
Le gaz de pétrole liquéfié est plus
lourd que l'air et peut stagner dans les points bas.
Être prudent en cas de travail sous
le véhicule dans une fosse.
Pour les travaux de peinture quand
une cabine de séchage à plus de
60 °C est utilisée, le réservoir de gaz
de pétrole liquéfié doit être démonté.
N'apporter aucune modification au
système de gaz liquéfié.
Dispositif d'attelage Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.
