Istuimet, turvajärjestelmät55ISOFIX-kokoluokka ja turvalaitteen kiinnitysA – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kgyläpäässäB – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässäD – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE – ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa

56Istuimet, turvajärjestelmätLasten ISOFIX-turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Säädä pääntuki käyttöasentoon en‐
nen lasten turvaistuimen kiinnittä‐
mistä 3 32.
Top-Tether-
kiinnityssilmukat
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen vä‐
listä.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.

Säilytys57SäilytysSäilytystilat................................... 57
Kojelaudan säilytystilat ..............57
Käsinelokero .............................. 58
Mukinpitimet .............................. 58
Kattokonsoli ............................... 58
Säilytyslokero istuimen alla .......58
Tavaratila ..................................... 59
Takasäilytystila .......................... 59
Tavaratilan suoja .......................60
Kiinnityssilmukat ........................62
Tavaratilan ristikko ....................62
Kattotelinejärjestelmä ..................63
Kattoteline ................................. 63
Lastaustietoa ............................... 63Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten esi‐
neet saattavat sinkoutua voimak‐
kaan jarrutuksen, äkillisen kään‐
nöksen tai onnettomuuden yhtey‐
dessä ja auton matkustajat voivat
saada vammoja näistä esineistä.
Kojelaudan säilytystilat
Kojelaudassa on säilytystiloja.
Asiakirjateline
Tartu asiakirjatelineen takaosaan,
vedä se ylös kojelaudasta ja aseta kallelleen.
Taita asiakirjateline takaisin laske‐
malla sen pidin kojelautaan ja paina‐
malla alaspäin, kunnes se lukittuu kuuluvasti.

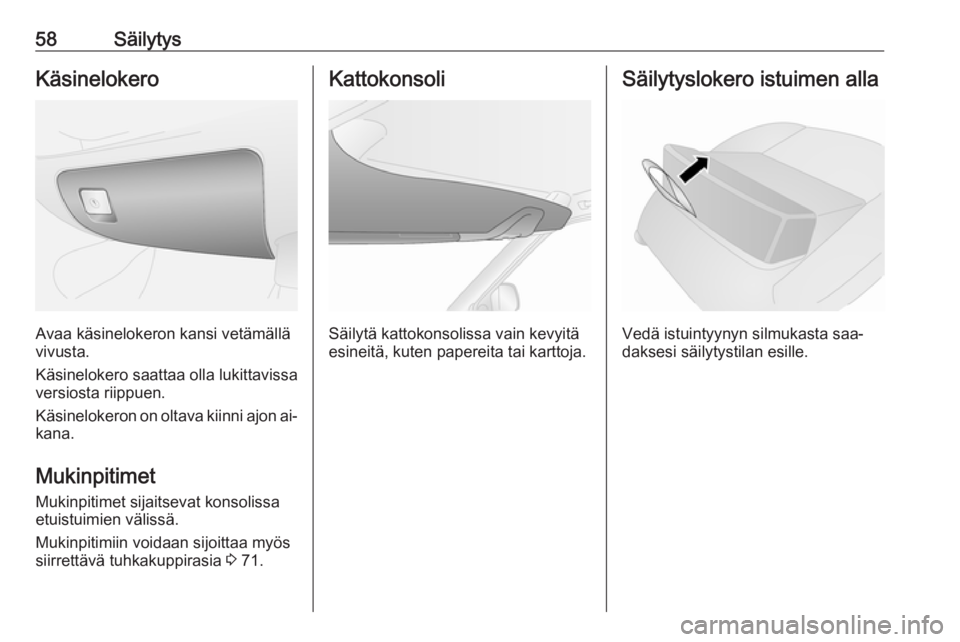

58SäilytysKäsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokero saattaa olla lukittavissa
versiosta riippuen.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Mukinpitimet
Mukinpitimet sijaitsevat konsolissa
etuistuimien välissä.
Mukinpitimiin voidaan sijoittaa myös
siirrettävä tuhkakuppirasia 3 71.
Kattokonsoli
Säilytä kattokonsolissa vain kevyitä
esineitä, kuten papereita tai karttoja.
Säilytyslokero istuimen alla
Vedä istuintyynyn silmukasta saa‐
daksesi säilytystilan esille.

Säilytys59Tavaratila
Takasäilytystila
Kattotelineet
Älä ylitä 25 kg:n maksimikuormaa (jo‐ hon sisältyy telineiden paino). Jaa
kuorma aina tasaisesti kattotelineille.
Kuormaa ei saa asettaa niin, että ovet
eivät sulkeudu kokonaan.
Kiristä neljän kannattimen kiinnitys‐
ruuvit säännöllisesti.Huomio
Älä käytä venyviä hihnoja, esim.
mustekalaa. Kangashihnat ovat
suositeltavia.
Kattotelineet on suunniteltu asennet‐
tavaksi tiettyyn asentoon. Kattoteli‐
neiden oikeata kiinnitystä ei voida
taata, jos ne asennetaan johonkin
muuhun asentoon.
Oikean kiinnityksen varmistamiseksi
telineiden jalkojen ja autonkorin väliin ei saa asettaa mitään materiaalia(esim. kumia, muovia).
9 Varoitus
Kattotelineiden käyttö voi vaikut‐
taa ohjaukseen ja auton ajo-omi‐
naisuuksiin.
Irrotus
Kattotelineiden irrotus, kun niitä ei
käytetä:
1. Käännä auton toisella puolella en‐
simmäisen kattotelineen alla ole‐
vaa säätöpyörää (sijaitsee kan‐
nattimen alla) sen löysäämiseksi,
liu'uta säätöpyörää sitten sisään‐
päin auton keskiosaa kohti.
2. Toista yllä oleva vaihe auton toi‐ sella puolella.
3. Vapauta kattoteline kannattimista molemmilta puolilta työntämällä
sitä ylöspäin ja irrota kattoteline
kokonaan.
4. Toista yllä olevat vaiheet toisen kattotelineen kohdalla.
5. Irrota ruuvit neljästä kannatti‐ mesta ja irrota kannattimet auton
korista.

60SäilytysTavaratilan suoja
Ulosvedettävä tavaratilan suoja
Älä aseta painavia tai teräviä esineitä ulos vedettävän tavaratilan suojan
päälle.
Sulkeminen
Vedä tavaratilan suojaa kahvasta
taaksepäin ja kiinnitä sivuilla oleviin kiinnikkeisiin.
Avaaminen
Irrota tavaratilan suoja sivupitimistä.
Pidä suojasta kiinni ja ohjaa sitä kun‐ nes se on kelautunut kokonaan si‐
sään.
Irrottaminen
Avaa tavaratilan suoja.
Vedä vapautusvipua ja nosta suoja
pois pitimistä.
Asennus
Työnnä tavaratilan suojan jompi‐
kumpi puoli syvennykseen, vedä va‐
pautusvivusta. Työnnä tavaratilan
suoja paikalleen ja lukitse se.
Tavaratilan hylly
Tavaratilan hylly koostuu kahdesta
osasta - etu- ja takaosasta. Etuosa
voidaan avata tai sulkea tavaratilan
joustavaa käyttöä varten.

Säilytys61Älä aseta liian painavia tai teräviä esi‐
neitä tavaratilan hyllylle.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen vam‐ moja tai kuorman tai auton vauri‐
oitumisen.
Tavaratilan hylly voidaan asentaa
2 asentoon, eli yläasentoon
tai ala-asentoon. Ala-asennossa suu‐
rin sallittu kuorma on 70 kg.
Irrottaminen
Jos takaistuimet ovat alaskäänne‐
tyssä asennossa, irrota hylly ja säilytä sitä etuistuimien takaosan ja käännet‐
tyjen takaistuimien välissä.
Huomio
Älä laita turvallisuussyistä kuor‐
maa alaskäännettyjen takaistui‐
mien päälle.
Irrotusta varten nosta hyllyn etuosa
vapauttamalla se etukiinnikkeistä ( 1)
molemmilta puolilta.
Nosta hyllyn takaosa vapauttamalla
se takakiinnikkeistä ( 2 ja 3) molem‐
milta puolilta.
Asennus
Aseta hylly takaisin paikalleen kiinnit‐ tämällä etu- ja takakiinnikkeet molem‐
milla puolilla.

62SäilytysKiinnityssilmukat
Pakettiauto
Kiinnityssilmukoiden avulla estetään
esineiden liukuminen. Kiinnityssilmu‐
koihin kiinnitetään esim. kiinnityshih‐
nat tai tavaraverkko.
Combo Tour
Tavaratilan ristikko
Joissakin versioissa tavaratilaa voi
suurentaa avaamalla etumatkustajan
puolen tavaratilan jakolevyn (jos
asennettu).
● Käännä etumatkustajan istuin alas. Katso "Istuimen kääntämi‐
nen eteen" 3 35.
● Avaa lukitus vapauttamalla tava‐ ratilassa jakolevyn takana oleva
tappi (1) ja käännä sitten jakole‐ vyn luukku alas käännetyn etu‐
matkustajan istuimen päälle.
● Lukitse paikalleen työntämällä tappi alas käännetyn etumatkus‐
tajan istuimen selkänojan uraan
(2).
9 Varoitus
Ajon aikana tavaratilan jakolevyn
on aina oltava lukittuna jompaan‐
kumpaan asentoon. Muuten jako‐
levy saattaa sinkoutua voimak‐
kaan jarrutuksen, äkillisen kään‐
nöksen tai onnettomuuden yhtey‐
dessä ja auton matkustajat voivat
saada vammoja siitä.
