Page 105 of 187

Ilmastointi103● Aseta puhallin suurimmalle no‐peudelle.
● Avaa kaikki tuuletussuulakkeet.
Ikkunoiden kuivaus ja sulatus ● Aseta lämpötila korkeimmilleen.
● Aseta puhallin suurimmalle no‐ peudelle.
● Aseta ilmansuuntauksen käyttö‐ säädin asentoon V.
● Kytke jäähdytys n päälle.
● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
● Jalkatilan lämmittämiseksi sa‐ manaikaisesti aseta ilmansuun‐
tauksen käyttösäädin asentoon
J .Elektroninen
ilmastointiautomatiikka
Säätimet seuraaville: ● lämpötila
● ilman suuntaus ja valikkovalinnat
● puhaltimen nopeus
AUTO:Automaattitoiminta4:SisäkiertoÊ:Kuivaus ja sulatusOFF:Kytkentä päälle/pois
Takalasin lämmitin Ü 3 31.
Esivalittu lämpötila pidetään vakiona.
Automaattitoiminnassa puhaltimen
nopeus ja ilman suuntaus säätelevät
automaattisesti ilman virtausta.
Järjestelmää voidaan mukauttaa kä‐
sin käyttämällä ilman suuntauksen ja
virtauksen käyttösäätimiä.
Elektroninen ilmastointiautomatiikka
on toimintavalmiina vain moottorin käydessä.
Jotta järjestelmä toimii oikein, älä
peitä kojelaudan anturia.
Automaattitoiminta Perussäätö parhaimman mukavuu‐
den saamiseksi:
● Paina AUTO.
● Avaa kaikki tuuletussuulakkeet.
● n päällä.
● Aseta haluamasi lämpötila.
Lämpötilan esivalinta Lämpötilat voidaan asettaa haluttuun
arvoon.
Muuta lämpötilaa mukavuussyistä
vain vähän kerrallaan. Säädä kääntä‐
mällä AUTO -nuppia.
Page 106 of 187

104Ilmastointimyötäpäivään:Lämmintävastapäivään:Kylmää
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Kun alimmaksi lämpötilaksi on sää‐
detty alle 16 ℃, elektroninen ilmas‐
tointijärjestelmä käy enimmäisjääh‐
dytyksellä. Näyttöön tulee LO.
Jos enimmäislämpötilaksi on sää‐
detty yli 32 ℃, elektroninen ilmastoin‐
tijärjestelmä käy enimmäislämmityk‐
sellä. Näyttöön tulee HI.
Puhaltimen nopeus Valittu puhaltimen nopeus ilmoitetaan näytössä pylväillä.
Nosta tai laske puhaltimen nopeutta
painamalla ] tai <.
puhaltimen
enimmäisno‐
peus:kaikki pylväät nä‐
kyvissäpuhaltimen alin
nopeus:yksi pylväs näky‐
vissä
Poista puhallin käytöstä painamalla
n .
Paluu puhaltimen automaattiseen no‐
peuteen: Paina AUTO.
Ikkunoiden kuivaus ja sulatus Paina Ê.
Lämpötila ja ilman suuntaus säätyvät
automaattisesti ja puhallin toimii suu‐
rella nopeudella.
Kun auto saavuttaa normaalin toimin‐
talämpötilan, toiminto pysyy toimin‐
nassa n. 3 minuuttia.
Paluu automaattitoimintaan: paina n
tai AUTO .
Ilman suuntaus Nosta tai laske puhaltimen nopeutta
painamalla R, S tai 6.
Painikkeiden LEDit syttyvät.
Näytön nuolet osoittavat ilman suun‐
tausasetukset.
JäähdytysPaina n kytkeäksesi jäähdytyksen
päälle. Aktivointi osoitetaan painik‐
keessa olevalla LED-valolla. Jäähdy‐tys on toiminnassa vain moottorin
käydessä ja ilmastointilaitteen puhal‐
timen ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla n uudelleen.
Ilmastointilaite jäähdyttää ilmaa ja
poistaa siitä kosteutta tietystä ulko‐
lämpötilasta alkaen. Siksi ilmasta
saattaa tiivistyä kondenssivettä, joka
vuotaa auton alle.
Kun jäähdytystä tai kuivausta ei ha‐ luta, jäähdytys on kytkettävä pois
polttoaineen säästämiseksi paina‐
malla uudelleen n.
Käsivalintainen ilman sisäkierto Käytetään painamalla 4.sisäkierto
päällä:Painikkeen LED
palaa; näyttöön tu‐
lee Dsisäkierto pois
päältä:Painikkeen LED
sammuu; näyttöön
tulee E
Page 107 of 187

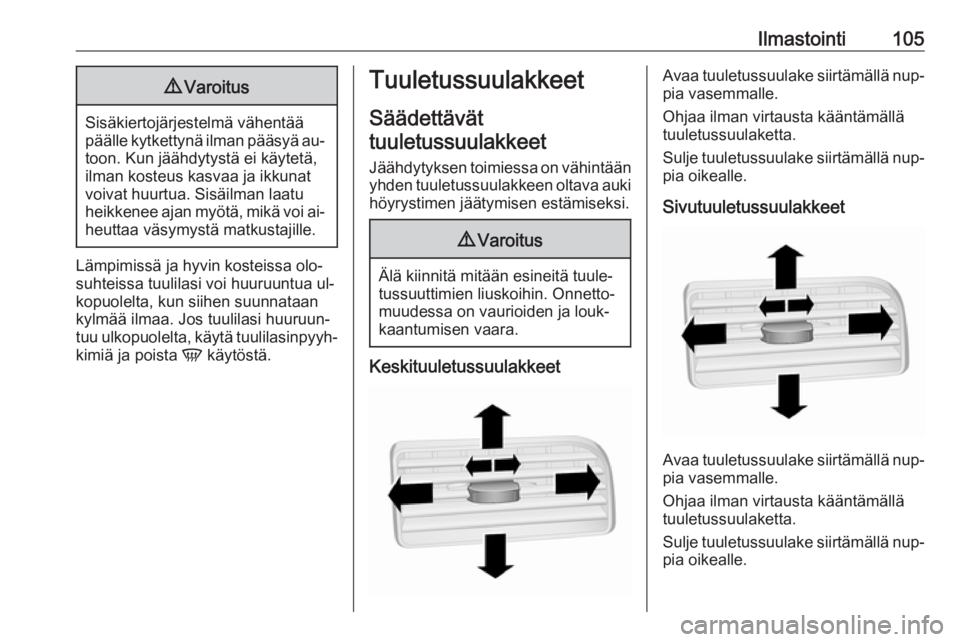

Ilmastointi1059Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua. Sisäilman laatu
heikkenee ajan myötä, mikä voi ai‐ heuttaa väsymystä matkustajille.
Lämpimissä ja hyvin kosteissa olo‐
suhteissa tuulilasi voi huuruuntua ul‐
kopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huuruun‐
tuu ulkopuolelta, käytä tuulilasinpyyh‐
kimiä ja poista V käytöstä.
Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet
Jäähdytyksen toimiessa on vähintään
yhden tuuletussuulakkeen oltava auki höyrystimen jäätymisen estämiseksi.9 Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muudessa on vaurioiden ja louk‐
kaantumisen vaara.
Keskituuletussuulakkeet
Avaa tuuletussuulake siirtämällä nup‐ pia vasemmalle.
Ohjaa ilman virtausta kääntämällä
tuuletussuulaketta.
Sulje tuuletussuulake siirtämällä nup‐
pia oikealle.
Sivutuuletussuulakkeet
Avaa tuuletussuulake siirtämällä nup‐ pia vasemmalle.
Ohjaa ilman virtausta kääntämällä
tuuletussuulaketta.
Sulje tuuletussuulake siirtämällä nup‐
pia oikealle.
Page 108 of 187

106IlmastointiKiinteät tuuletussuulakkeet
Lisää tuuletussuulakkeita on tuulila‐
sin ja sivuikkunoiden alapuolella sekä jalkatilassa.Ylläpito
Ilmanotto
Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana.
Poista mahdolliset lehdet, lika tai
lumi.
Matkustamon ilmansuodatin
Matkustamon ilmansuodatin poistaa
tuuletussuuttimista sisään tulevasta
ilmasta pölyn, noen, siitepölyn ja itiöt.
Ilmastointilaitteen
säännöllinen käyttö
Jotta jäähdytyksen moitteeton toi‐
minta taataan, se on kytkettävä kuu‐
kausittain toimintaan muutamaksi mi‐ nuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian al‐
hainen.
Huolto Parhaan jäähdytystehon takaami‐
seksi suosittelemme ilmastointijärjes‐
telmän tarkastuttamista vuosittain;
ensimmäinen tarkastus kuitenkin
kolmen vuoden kuluttua ensirekiste‐
röinnistä, mukaan lukien:
● toiminta- ja painekoe
● lämmityksen toiminta
● tiiviyskoe
● käyttöhihnojen tarkastus
● lauhduttimen ja höyrystimen ve‐ denpoistoteiden puhdistus
● tehon tarkastus
Page 109 of 187

Ajaminen ja käyttö107Ajaminen ja käyttöAjo-ohjeita.................................. 107
Auton hallinta ........................... 107
Ohjaus ..................................... 107
Käynnistys ja käyttö ...................108
Uuden auton totutuskäyttö ......108
Virtalukon asennot ...................108
Moottorin käynnistäminen .......109
Auton sammutus .....................109
Polttoaineensyötön katkaisu moottorijarrutuksessa .............110
Stop-Start-järjestelmä ..............110
Pysäköinti ................................ 112
Moottorin pakokaasu .................113
Dieselmoottorin hiukkassuodatin .....................113
Katalysaattori ........................... 114
Käsivaihteisto ............................. 114
Automatisoitu käsivaihteisto ......115
Vaihteistonäyttö .......................115
Moottorin käynnistäminen .......115
Valintavipu ............................... 116
Käsinkäyttötila ......................... 117
Elektroniset ajo-ohjelmat .........118
Vika ......................................... 118Jarrut.......................................... 119
Lukkiutumaton jarrujärjestelmä .......................119
Seisontajarru ........................... 119
Jarrutusapu ............................. 120
Mäkilähtöapu ........................... 120
Alustanohjausjärjestelmät ..........120
Luistonestojärjestelmä .............120
Elektroninen ajonvakautusjär‐ jestelmä .................................. 121
Kuljettajan apujärjestelmät ........122
Vakionopeussäädin .................122
Pysäköintitutka ........................ 123
Polttoaine ................................... 125
Bensiinimoottorien polttoaine ..125
Dieselmoottorien polttoaine .....125
Polttoaine maakaasukäytössä . 126
Tankkaaminen ......................... 126
Polttoaineenkulutus – CO 2-
päästöt ................................... 128
Perävaunun vetokoukku ............129
Yleisiä tietoja ........................... 129
Ajo-ominaisuudet ja perävaunun veto-ohjeita .........129
Perävaunun vetäminen ...........130Ajo-ohjeita
Auton hallinta Älä koskaan aja vaihde vapaalla,
jos moottori ei käy (paitsi
Autostop-toiminnon aikana)
Monet järjestelmät eivät toimi tässä
tilanteessa (esim. jarrutehostin, oh‐
jaustehostin). Tällä tavalla ajaminen
vaarantaa itsesi ja muut. Kaikki jär‐
jestelmät toimivat Autostop-toimin‐
non aikana, mutta ohjaustehostimen
toimintaa rajoitetaan ja auton käynti‐
nopeutta alennetaan.
Stop-start-järjestelmä 3 110.
Polkimet
Täyden polkimen liikkeen varmista‐
miseksi polkimien alle ei saa sijoittaa
mattoa.
Ohjaus
Jos ohjaustehostus menetetään
moottorin sammumisen tai järjestel‐ män toimintavian takia, autoa voi‐
daan ohjata, mutta siihen voidaan tar‐ vita enemmän voimaa.
Page 110 of 187
108Ajaminen ja käyttöHuomio
Älä jätä ohjauspyörää koskaan
täysin lukittuun asentoon auton ol‐ lessa paikallaan, koska se voi va‐
hingoittaa ohjaustehostimen
pumppua.
Käynnistys ja käyttö
Uuden auton totutuskäyttö Vältä tarpeettomia täysjarrutuksia en‐ simmäisten ajomatkojen aikana.
Ensimmäisen ajon aikana pakoput‐
kistossa voi syntyä savua vahan ja öl‐
jyn höyrystyessä. Ensimmäisen ajon
jälkeen auton on annettava seistä ul‐
koilmassa jonkin aikaa. Höyryjen
hengittämistä on vältettävä.
Totutuskäytön aikana polttoaineen ja
moottoriöljyn kulutus voi olla kohon‐
nut ja dieselhiukkassuodattimen puh‐ distus voi tapahtua useammin.
Autostop-toiminto voi olla estettynä
akun latauksen varmistamiseksi.
Dieselhiukkassuodatin 3 113.Virtalukon asennot0:ohjauslukko vapautettuna, syty‐
tysvirta katkaistuna1:sytytysvirta kytketty, dieselmoot‐ tori: hehkutus2:käynnistys
Page 111 of 187

Ajaminen ja käyttö109Moottorin käynnistäminen
Käsivaihteisto: käytä kytkintä ja jar‐
rua.
Automatisoitu käsivaihteisto: käytä
jarrua, vaihteisto vaihtaa automaatti‐
sesti asentoon N (vapaa-asento)
Älä paina kaasupoljinta.
Dieselmoottori: käännä avain asen‐
toon 1 hehkutusta varten ja odota,
kunnes merkkivalo ! sammuu.
Käännä avain lyhyesti asentoon 2 ja
vapauta.
Käännä avain asentoon 0 ennen
uutta käynnistyskertaa tai moottorin
sammuttamiseksi.
Autostop
Autostop-toiminnon aikana moottori
käynnistyy automaattisesti painet‐
taessa kytkinpoljinta.
Automatisoidulla käsivaihteistolla
(MTA) varustetut autot: kytke eteen‐ päinajovaihde, vapauta jarrupoljin taisiirrä vipu asentoon +, – tai R auto‐
maattista uudelleenkäynnistymistä
varten.
Stop-start-järjestelmä 3 110.
Auton käynnistäminen alhaisissa
lämpötiloissa
Moottori voidaan käynnistää ilman li‐
sälämmittimiä, kun pakkasta on enin‐ tään -25 °C (dieselmoottori) tai
-30 °C (bensiinimoottori). Vaatimuk‐
sia ovat moottoriöljyn oikea viskosi‐
teetti, oikeanlainen polttoaine, tehdyt
huollot ja riittävän täyteen ladattu
akku.Turbomoottorin lämmityskäyttö
Käynnistettäessä moottorin vääntö‐
momentti voi olla hetken aikaa rajoi‐
tettu, etenkin jos moottori on kylmä.
Rajoituksella annetaan voitelujärjes‐
telmälle aikaa moottorin suojaami‐
seksi.
Auton sammutus
Polttoaineensyötön
katkaisujärjestelmä
Tietyn vakavuusasteen törmäyk‐
sessä polttoaineensyöttö katkaistaan
ja moottori sammutetaan turvallisuus‐
syistä automaattisesti.
Merkkivalo 9 syttyy, jos polttoaineen
katkaisu laukeaa ja, versiosta riip‐
puen, vastaava varoitusviesti saattaa tulla näkyviin myös kuljettajan tieto‐
keskukseen (DIC) 3 85.
Yleinen varoitusmerkkivalo 9 3 77.
Huomautus
Lisäksi auton lukitus avautuu auto‐
maattisesti ja varoitusvilkut sekä si‐
sävalot syttyvät.
Page 112 of 187

110Ajaminen ja käyttöKäännä virta-avain asentoon 0 akun
purkautumisen estämiseksi ja käänny välittömästi korjaamon puoleen. Tar‐
kastuta auto moottoritilassa, auton
alla ja polttoainesäiliön lähellä olevien
polttoainevuotojen varalta.
Polttoaineensyötön katkaisujärjestel‐ män asettaminen uudelleen, jotta au‐
tolla voidaan ajaa:
1. Käännä virta-avain asentoon 1 3 108.
2. Kytke oikea suuntavilkku toimin‐ taan 3 96.
3. Poista oikea suuntavilkku toimin‐ nasta.
4. Kytke vasen suuntavilkku toimin‐ taan.
5. Poista vasen suuntavilkku toimin‐ nasta.
6. Toista vaiheet 2, 3, 4 ja 5.
7. Käännä virta-avain asentoon 0.9 Vaara
Jos autossa tuntuu polttoaineen
hajua tai jos havaitaan polttoaine‐
vuoto, tutkituta syy tähän välittö‐
mästi korjaamolla. Tulipalovaaran
välttämiseksi älä aseta polttoai‐
neensyötön katkaisujärjestelmää
uudelleen.
Polttoainejärjestelmän viestit 3 91.
Polttoaineensyötön katkaisu moottorijarrutuk‐sessa
Moottorijarrutuksen aikana eli kun
ajetaan vaihde kytkettynä kaasua pai‐ namatta, polttoaineen syöttö katkais‐
taan automaattisesti.
Stop-Start-järjestelmä
Stop-Start-järjestelmä auttaa säästä‐
mään polttoainetta ja vähentämään
pakokaasupäästöjä. Tilanteen sal‐
liessa se sammuttaa moottorin heti,
kun nopeus laskee tai auto pysähtyy,
esim. liikennevalojen tai ruuhkan ta‐
kia. Se käynnistää moottorin auto‐
maattisesti heti kun kytkintä paine‐
taan.
Akun anturi varmistaa, että Autostop
toimii vain, jos akun varaus on riittävä uudelleen käynnistystä varten.
Päällekytkentä Stop-start-järjestelmä on käytettä‐
vissä heti kun moottori on käynnis‐
tetty, auto lähtee liikkeelle ja tässä
osiossa alla kuvatut ehdot täyttyvät.
Poiskytkentä
Kytke Stop-Start-järjestelmä pois
päältä käsin painamalla keskikonso‐
lissa ^. Painikkeen LED syttyy vah‐
vistuksena poiskytkennästä.
