Cura del veicolo1519. Inserire la spina del connettore.
10. Inserire l'alloggiamento nella car‐ rozzeria, assicurandosi che il po‐
sizionamento sia corretto. Strin‐
gere le tre viti di fermo.
11. Inserire l'accensione, azionare e controllare tutte le luci.
Indicatori di direzione laterali
Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Terza luce di arresto
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Luci della targa
Portellone posteriore
1. Inserire il cacciavite come indi‐ cato dalle frecce, premere di lato
e sbloccare l'alloggiamento della
lampadina.
2. Ruotare il portalampada in senso antiorario per smontarlo dall'allog‐
giamento della lampadina.
Estrarre la lampadina e rimuo‐
verla.
3. Sostituire la lampadina. 4. Inserire il portalampada nell'allog‐
giamento della lampada e ruotarlo in senso orario
5. Montare la lampadina assicuran‐ dosi che si blocchi correttamente.

152Cura del veicoloPortiere posteriori
1. Inserire il cacciavite come indi‐cato dalle frecce, premere a sini‐
stra e sbloccare l'alloggiamento
della lampadina.
2. Premere leggermente la lampa‐ dina verso il fermaglio a molla e
rimuoverla.
3. Sostituire la lampadina. 4. Montare la lampadina assicuran‐ dosi che si blocchi correttamente.
Luci interne
Luce di cortesia anteriore e
posteriore
1. Smontare il vetrino facendo leva con un cacciavite piatto.
2. Aprire la copertura posteriore.
3. Sostituire la lampadina.
4. Chiudere la copertura posteriore.
5. Rimontare il vetrino.
Luce di cortesia e luci di lettura
anteriori
1. Smontare il vetrino facendo leva con un cacciavite piatto.
2. Aprire la copertura posteriore.
3. Sostituire le lampadine.
4. Chiudere la copertura posteriore.
5. Rimontare il vetrino.

Cura del veicolo153Luce di cortesia posteriore
rimovibile
1. Premere il pulsante nella parte su‐
periore del gruppo luci per sbloc‐
carlo.
2. Far leva per estrarre il gruppo luci
nei punti illustrati.
3. Sostituire la lampadina, assicu‐ randosi che si blocchi corretta‐
mente.
4. Montare il gruppo lampada.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐
tafusibili:
● a destra del vano motore, ac‐ canto alla batteria
● dietro ad una copertura sulla parte inferiore del quadro stru‐
menti, sul lato del conducente
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐ rire l'accensione.
Il veicolo dispone di diversi tipi di fu‐
sibili.

154Cura del veicolo
A seconda del tipo di fusibile, un fusi‐bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Si consiglia di avere un set completo
di fusibili di ricambio.
Alcune funzioni sono protette da di‐
versi fusibili. Alcuni fusibili potrebbero anche non essere associati ad alcuna
funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale d'uso corrispon‐
dano a quanto presente nel vostro
veicolo. Fare riferimento all'etichetta della scatola portafusibili, se pre‐
sente.
Estrattore per fusibili
Utilizzare un apposito estrattore per
rimuovere i fusibili.

Cura del veicolo155

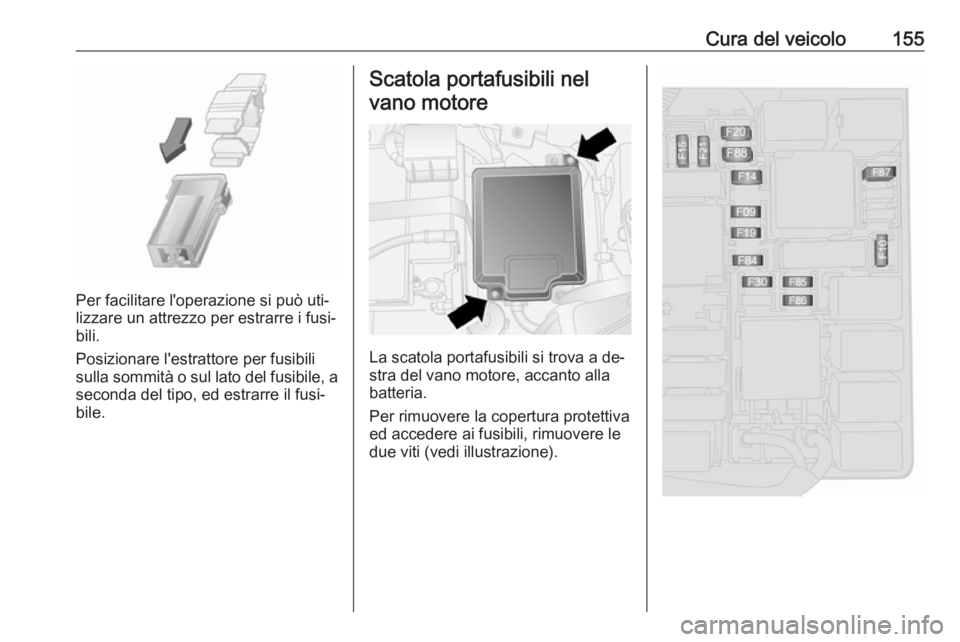

Per facilitare l'operazione si può uti‐
lizzare un attrezzo per estrarre i fusi‐
bili.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova a de‐
stra del vano motore, accanto alla batteria.
Per rimuovere la copertura protettiva
ed accedere ai fusibili, rimuovere le
due viti (vedi illustrazione).

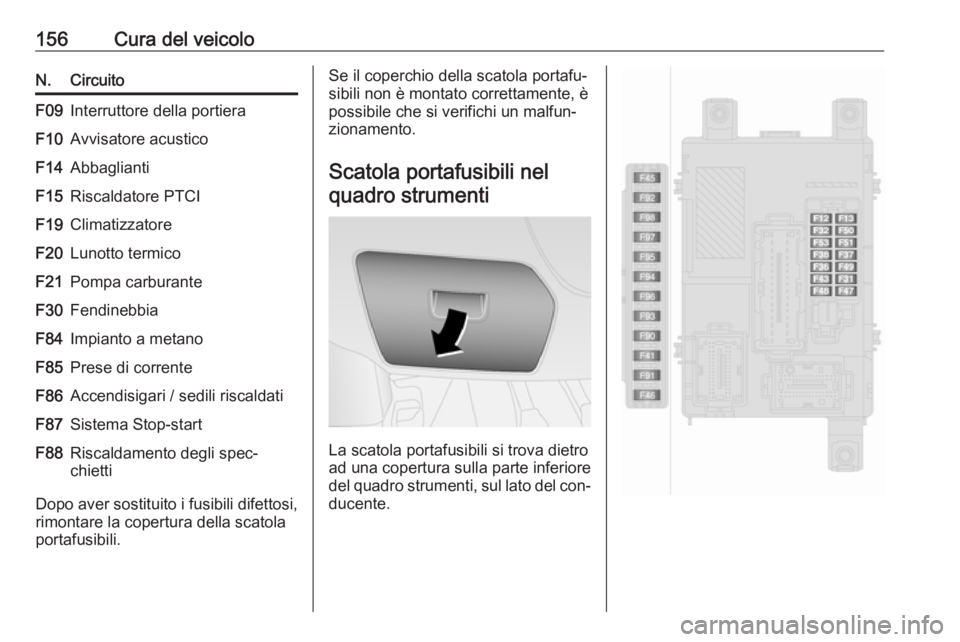

156Cura del veicoloN.CircuitoF09Interruttore della portieraF10Avvisatore acusticoF14AbbagliantiF15Riscaldatore PTCIF19ClimatizzatoreF20Lunotto termicoF21Pompa carburanteF30FendinebbiaF84Impianto a metanoF85Prese di correnteF86Accendisigari / sedili riscaldatiF87Sistema Stop-startF88Riscaldamento degli spec‐
chietti
Dopo aver sostituito i fusibili difettosi,
rimontare la copertura della scatola
portafusibili.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel quadro strumenti
La scatola portafusibili si trova dietro
ad una copertura sulla parte inferiore
del quadro strumenti, sul lato del con‐ ducente.

Cura del veicolo157N.CircuitoF12Anabbagliante destroF13Anabbagliante sinistro / regola‐
zione della profondità delle luciF31Relè scatola portafusibili / relè
centralina carrozzeriaF32Luci di cortesiaF36Connettore diagnostico /
sistema di controllo del clima‐
tizzatore / sistema Infotainment
sistema di monitoraggio pres‐
sione pneumatici / sirena
allarmeF37Quadro strumenti / impianto
frenanteF38Chiusura centralizzataF43Sistema di lavaggio del para‐
brezzaF47Alzacristalli elettriciF48Alzacristalli elettriciN.CircuitoF49Specchietti esterni / sistema
Infotainment / sistema di ausilio
al parcheggio / sistema di moni‐ toraggio pressione pneumatici /
illuminazione della strumenta‐
zione / sensore pioggiaF51Sistema Infotainment / impianto di frenata / frizione / riscalda‐
mento internoF53CruscottoF94Presa elettrica vano di caricoF95Accendisigari / presa di alimen‐
tazioneF96Accendisigari / presa di alimen‐
tazioneF97Sedile anteriore riscaldatoF98Sedile anteriore riscaldatoAttrezzi per il veicolo
Attrezzi
Furgone
Gli attrezzi e il martinetto sono posi‐
zionati nel vano di stivaggio dietro al
sedile anteriore. Tirare la maniglia an‐ teriore e far scorrere in avanti il sedileper accedere 3 36.

158Cura del veicoloCombi, Combo Tour
Gli attrezzi e l'equipaggiamento per il
sollevamento del veicolo sono riposti
nel vano di carico dietro un pannello
sul lato destro.
Sostituzione della ruota 3 165.
Ruota di scorta 3 167.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In
caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
Come pneumatici invernali sono con‐ sentiti i pneumatici delle misure
185/65 R 15, 195/65 R 15 e
195/60 R16 C.In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐
cente.
Denominazione dei pneumatici
Ad es. 215/60 R 16 95 H215:larghezza pneumatici, mm60:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: radialeRF:tipo: RunFlatC:cargo o uso commerciale16:diametro del cerchio, pollici95:indice di carico, ad es. 95 rap‐
presenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
