2016 MAZDA MODEL 6 Kezelési útmutató (in Hungarian)

MODELLTELJES VONTATHATÓ
TÖMEGBRUTTÓ KOM-
BINÁLT TÖ-
MEG
Fe lé p í t -
ményMotor Sebességváltói-stop
rendszeri-ELOOP
rendszerFék nélküli
utánfutóFékkel ellátott
utánfutóFékkel ellátott
utánfutó
WagonSKYACTIV-D
2.2 STAN-
DARD POWERManuális sebes-
ségváltó (magas
fokozat)× × 730 kg 1800 kg 3890 kg
WagonSKYACTIV-D
2.2 STAN-
DARD POWERAu t o m at a s e b e s -
ségváltó (2WD)× × 730 kg 1800 kg 3910 kg
WagonSKYACTIV-D
2.2 STAN-
DARD POWERManuális sebes-
ségváltó (4WD)× × 730 kg 1800 kg 3935 kg
WagonSKYACTIV-D
2.2 STAN-
DARD POWERAu t o m at a s e b e s -
ségváltó (4WD)× × 730 kg 1700 kg 3850 kg
WagonSKYACTIV-D
2.2 HIGH PO-
WERManuális sebes-
ségváltó (2WD)× × 730 kg 1800 kg 3890 kg
WagonSKYACTIV-D
2.2 HIGH PO-
WERAu t o m at a s e b e s -
ségváltó (2WD)× × 730 kg 1800 kg 3910 kg
WagonSKYACTIV-D
2.2 HIGH PO-
WERManuális sebes-
ségváltó (4WD)× × 730 kg 1800 kg 3935 kg
WagonSKYACTIV-D
2.2 HIGH PO-
WERAu t o m at a s e b e s -
ségváltó (4WD)× × 730 kg 1700 kg 3850 kg
×: Elérhető
Š: Nem elérhető
VONÓHOROGRA TERHELT TÖMEG: 75 kg
Elindulás előtt
Vontatás
3-74

Oroszország/legfeljebb 12%-os emelkedő
MODELLTELJES VONTATHATÓ
TÖMEGBRUTTÓ KOM-
BINÁLT TÖ-
MEG
Fe l é p ít -
ményMotor Sebességváltói-stop
rendszeri-ELOOP
rendszerFék nélküli
utánfutóFékkel ellátott
utánfutóFékkel ellátott
utánfutó
SaloonSKYACTIV-G
2.0 STAN-
DARD POWERManuális sebes-
ségváltóŠŠ680 kg 1300 kg 3235 kg
SaloonSKYACTIV-G
2.0 STAN-
DARD POWERAutomata sebes-
ségváltóŠŠ680 kg 1500 kg 3475 kg
SaloonSKYACTIV-G
2.0 STAN-
DARD POWERManuális sebes-
ségváltó׊680 kg 1300 kg 3235 kg
SaloonSKYACTIV-G
2.0 STAN-
DARD POWERAutomata sebes-
ségváltó׊680 kg 1500 kg 3480 kg
SaloonSKYACTIV-G
2.0 HIGH
POWERManuális sebes-
ségváltó׊680 kg 1500 kg 3445 kg
SaloonSKYACTIV-G
2.0 HIGH PO-
WERAutomata sebes-
ségváltó׊680 kg 1500 kg 3475 kg
SaloonSKYACTIV-G
2.0 HIGH PO-
WERManuális sebes-
ségváltó× × 680 kg 1500 kg 3445 kg
SaloonSKYACTIV-G
2.0 HIGH PO-
WERAutomata sebes-
ségváltó× × 680 kg 1500 kg 3475 kg
SaloonSKYACTIV-G
2.5Automata sebes-
ségváltóŠŠ680 kg 1500 kg 3510 kg
SaloonSKYACTIV-G
2.5Automata sebes-
ségváltó׊680 kg 1500 kg 3510 kg
SaloonSKYACTIV-G
2.5Automata sebes-
ségváltó× × 680 kg 1500 kg 3515 kg
×: Elérhető
Š: Nem elérhető
VONÓHOROGRA TERHELT TÖMEG: 75 kg
Elindulás előtt
Vontatás
3-75

Izrael/legfeljebb 12%-os emelkedő
MODELL TELJES VONTATHATÓ TÖMEGBRUTTÓ KOM-
BINÁLT TÖ-
MEG
Fe lé p í t -
ményMotorSebesség-
váltói-stop
rendszeri-ELOOP
rendszerFék nélküli után-
futóFékkel ellátott
utánfutóFékkel ellátott
utánfutó
SaloonSKYACTIV-G
2.0Au t o m at a
sebesség-
váltó׊680 kg 1500 kg 3435 kg
SaloonSKYACTIV-G
2.5Au t o m at a
sebesség-
váltó× × 680 kg 1500 kg 3465 kg
WagonSKYACTIV-G
2.0Au t o m at a
sebesség-
váltó׊680 kg 1500 kg 3460 kg
×: Elérhető
Š: Nem elérhető
VONÓHOROGRA TERHELT TÖMEG: 75 kg
Dél-Afrika/legfeljebb 12%-os emelkedő
MODELL TELJES VONTATHATÓ TÖMEGBRUTTÓ KOM-
BINÁLT TÖ-
MEG
Fe lé p í t -
ményMotorSebesség-
váltói-stop
rendszeri-ELOOP
rendszerFék nélküli után-
futóFékkel ellátott
utánfutóFékkel ellátott
utánfutó
SaloonSKYACTIV-G
2.0Manuális
sebesség-
váltó׊680 kg 1250 kg 3150 kg
SaloonSKYACTIV-G
2.0Au t o m at a
sebesség-
váltó׊680 kg 1250 kg 3185 kg
SaloonSKYACTIV-G
2.5Au t o m at a
sebesség-
váltó× × 680 kg 1250 kg 3215 kg
SaloonSKYACTIV-D
2.2Au t o m at a
sebesség-
váltó׊730 kg 1250 kg 3295 kg
×: Elérhető
Š: Nem elérhető
VONÓHOROGRA TERHELT TÖMEG: 75 kg
Elindulás előtt
Vontatás
3-76

FIGYELMEZTETÉS
Az utánfutó terhelését mindig tartsa az utánfutó-terhelési táblázatban megadott
határokon belül:
A megadottnál nagyobb terhet veszélyes vontatni, mert nagymértékben
befolyásolhatja a jármű vezetési jellemzőit, és teljesítménygondok is
felmerülhetnek. Ezek sérülésekhez, a jármű károsodásához vagy mindkettőhöz
vezethetnek.
A vonóhorogra terhelt tömeget mindig tartsa az utánfutó-terhelési táblázatban
megadott határokon belül:
Ha az utánfutó hátuljára nagyobb tömeget rakodik, mint az elejére, az
veszélyforrást teremt, ami miatt elveszítheti uralmát a jármű felett, és balesetet
okozhat.
MEGJEGYZÉS
•A vontatmány teljes tömegét és a vonóhorogra terhelt tömeget az utánfutót országúti
mérőállomáson vagy teherszállító vállalatnál lévő hídmérlegen lemérve lehet
meghatározni.
•Ha megfelelő a vontatmány teljes tömege és a vonóhorogra terhelt tömeg, azzal
megakadályozható, hogy az utánfutó az oldalszél, a rossz minőségű útburkolat vagy
egyéb okok miatt kilengjen.
Elindulás előtt
Vontatás
3-77

▼Vo n ó h o r o g
Ha utánfutót vontat, használjon megfelelő vonóhorgot. Mi eredeti Mazda vonóhorog
használatát javasoljuk. A vonóhorog felszereléséhez használja a jármű gyártója által
kialakított eredeti furatokat. További tudnivalókért forduljon egy hivatalos Mazda
márkaszervizhez.

C
Mértékegység: mm
A
BCA: 350—420
B: 1178,5
C: 1046,9 Vonóhorog felszerelési helye (Sedan)
MAX. 75 kg (165 font)
Vonóhorog
csatlakozási pontja
Elindulás előtt
Vontatás
3-78

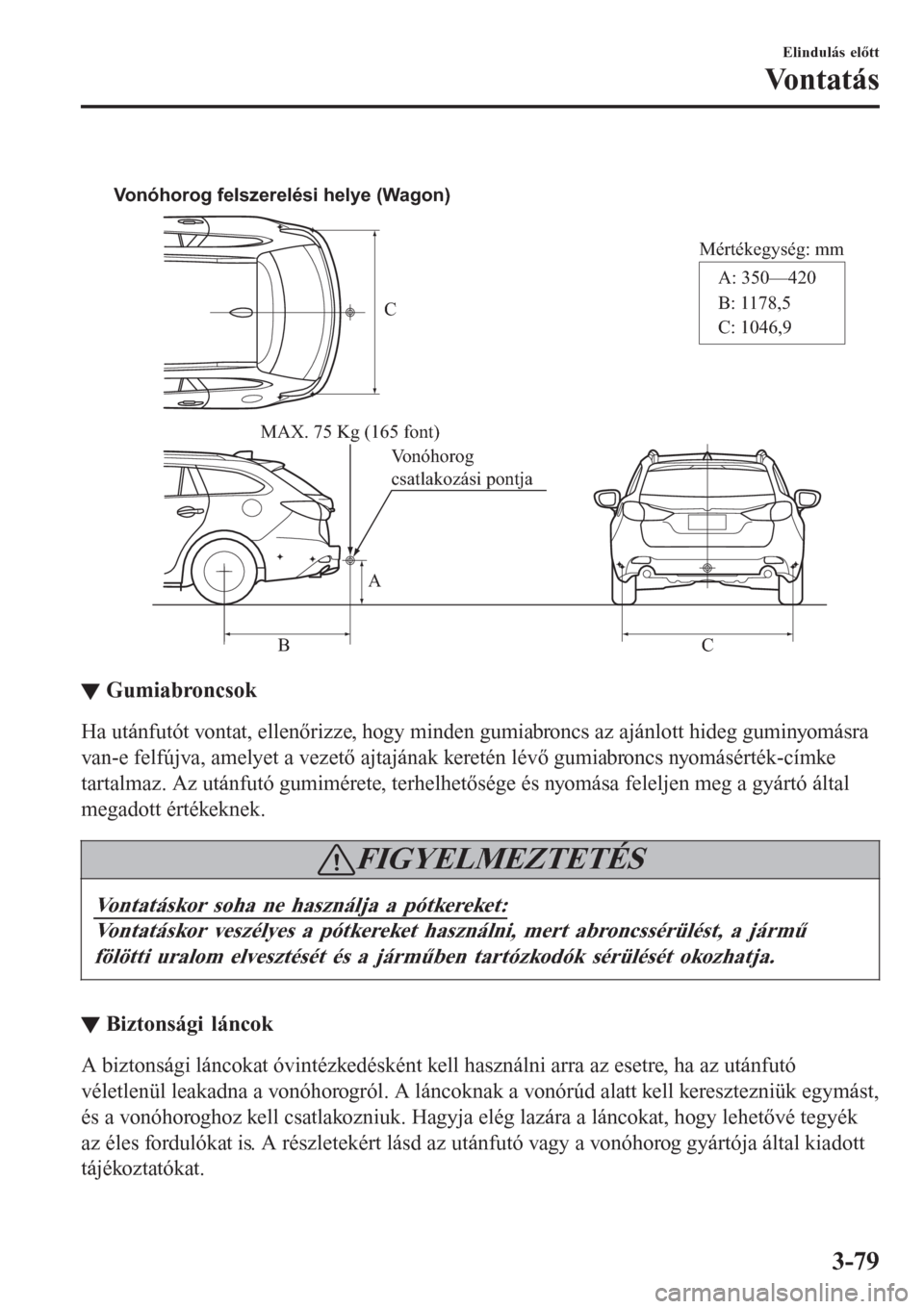

C
Mértékegység: mm
A
BCA: 350—420
B: 1178,5
C: 1046,9 Vonóhorog felszerelési helye (Wagon)
MAX. 75 Kg (165 font)
Vonóhorog
csatlakozási pontja
▼▼Gumiabroncsok
Ha utánfutót vontat, ellenőrizze, hogy minden gumiabroncs az ajánlott hideg guminyomásra
van-e felfújva, amelyet a vezető ajtajának keretén lévő gumiabroncs nyomásérték-címke
tartalmaz. Az utánfutó gumimérete, terhelhetősége és nyomása feleljen meg a gyártó által
megadott értékeknek.
FIGYELMEZTETÉS
Vontatáskor soha ne használja a pótkereket:
Vontatáskor veszélyes a pótkereket használni, mert abroncssérülést, a jármű
fölötti uralom elvesztését és a járműben tartózkodók sérülését okozhatja.
▼Biztons

FIGYELMEZTETÉS
Elindulás előtt ellenőrizze, hogy a biztonsági lánc biztonságosan csatlakoztatva
van-e az utánfutóhoz és a járműhöz is:
A biztonsági láncnak az utánfutóhoz és a járműhöz való biztonságos
csatlakoztatása nélkül utánfutót vontatni veszélyes. Ha a csatlakozóegység vagy a
vonóhorog gömbje megsérül, az utánfutó átcsúszhat a másik sávba és balesetet
okozhat.
▼Az ut

•Ellenőrizze, hogy biztonságosan rögzítve van-e a teher az utánfutón elmozdulás ellen.
•Ellenőrizze, hogy a tükrök megfelelnek-e az állami előírásoknak. Vizsgálja meg őket.
•Mielőtt elindulna, ellenőrizze a jármű és az utánfutó összes lámpájának működését,
valamint a jármű és az utánfutó minden csatlakozását. Egy rövidebb távot megtéve álljon
meg, és ellenőrizze újra az összes lámpát és csatlakozást.
Vezetés közben
•A jármű másként viselkedik, ha utánfutót vontat vele, ezért valamilyen forgalommentes
területen gyakorolja a kanyarodást, tolatást és fékezést.
•Szánjon rá időt, hogy hozzászokjon a nagyobb tömeghez és hosszhoz.
•Ha utánfutót vontat, ne lépje túl a 100 km/h sebességet. Ha a helyi jogszabályok által
megengedett legnagyobb sebesség vontatáskor kevesebb, mint 100 km/h (Magyarországon
a 2011-ben érvényben lévő sebességhatárok: autópályán 80 km/h, lakott területen kívül
egyéb úton 70 km/h, lakott területen 50 km/h), ne lépje túl a jogszabályokban megengedett
sebességet.
VIGYÁZAT
Ha a jármű vontatáskor túllépi a 100 km/h sebességet, károsodást szenvedhet.
•Emelkedőn haladva kapcsoljon alacsonyabb sebességfokozatba, hogy csökkentse a motor
túlterhelését vagy túlmelegedését, esetleg mindkettőt.
•Lejtőn lefelé haladva kapcsoljon alacsonyabb sebességfokozatba, és használja a motor
sűrítését fékhatásként (motorfék). Folyamatosan figyeljen a sebességre, és csak akkor
használja a féket, ha szükséges. Ha hosszabb ideig lenyomva tartja a fékpedált, a fékek
túlhevülhetnek és csökkenhet a fékhatás.
Parkolás
Mikor utánfutót vontat, lehetőleg ne parkoljon emelkedőn vagy lejtőn. Ha mégis ezt kell
tennie, tartsa be az alábbi utasításokat.
Parkolás lejtőn vagy emelkedőn
1. Húzza be a kéziféket, és nyomja be a fékpedált.
2. Kérjen meg valakit, hogy ékelje ki a jármű és az utánfutó kerekeit, miközben ön
benyomva tartja a fékpedált.
3. A kerékékek behelyezése után óvatosan engedje ki a kéziféket és a féket, és engedje rá a
terhelést a kerékékekre.
4. Erősen húzza be a kéziféket.
5. Automata sebességváltó esetén állítsa a választókart P állásba, manuális sebességváltó
esetén állítsa a váltókart 1 vagy R állásba.
Elindulás előtt
Vontatás
3-81
