2016 Hyundai Santa Fe ABS

641
Pannenhilfe

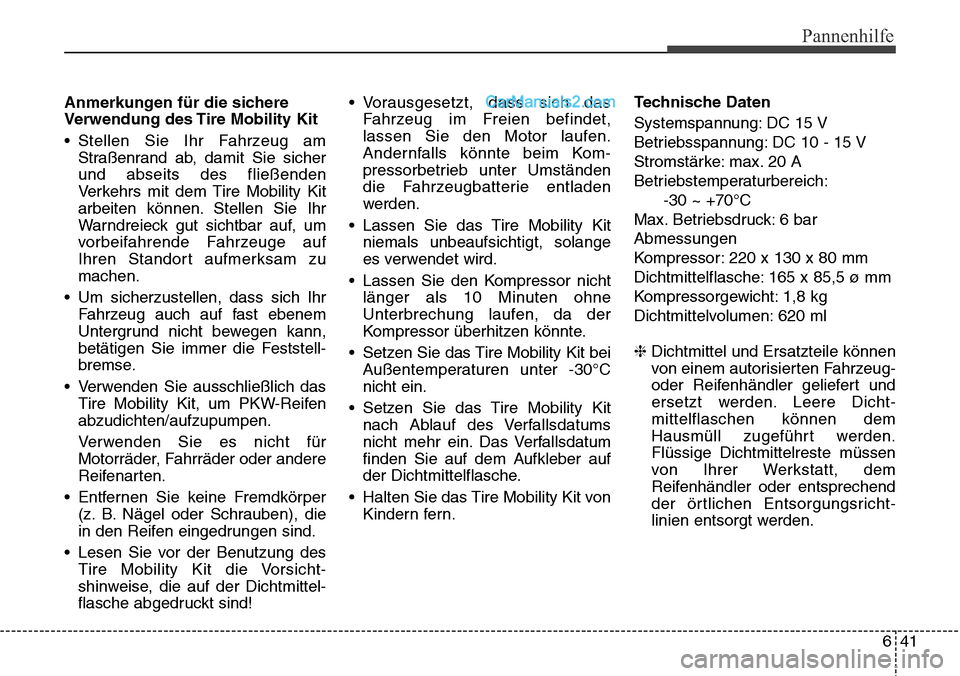

Anmerkungen für die sichere
Verwendung des Tire Mobility Kit
• Stellen Sie Ihr Fahrzeug amStraßenrand ab, damit Sie sicher
und abseits des fließenden
Verkehrs mit dem Tire Mobility Kit
arbeiten können. Stellen Sie Ihr
Warndreieck gut sichtbar auf, um
vorbeifahrende Fahrzeuge auf
Ihren Standort aufmerksam zu
machen.
• Um sicherzustellen, dass sich Ihr Fahrzeug auch auf fast ebenem
Untergrund nicht bewegen kann,
betätigen Sie immer die Feststell-
bremse.
• Verwenden Sie ausschließlich das Tire Mobility Kit, um PKW-Reifen
abzudichten/aufzupumpen.
Verwenden Sie es nicht für
Motorräder, Fahrräder oder andere
Reifenarten.
• Entfernen Sie keine Fremdkörper (z. B. Nägel oder Schrauben), die
in den Reifen eingedrungen sind.
• Lesen Sie vor der Benutzung des Tire Mobility Kit die Vorsicht-
shinweise, die auf der Dichtmittel-
flasche abgedruckt sind! • Vorausgesetzt, dass sich das
Fahrzeug im Freien befindet,
lassen Sie den Motor laufen.
Andernfalls könnte beim Kom-
pressorbetrieb unter Umständen
die Fahrzeugbatterie entladen
werden.
• Lassen Sie das Tire Mobility Kit niemals unbeaufsichtigt, solange
es verwendet wird.
• Lassen Sie den Kompressor nicht länger als 10 Minuten ohne
Unterbrechung laufen, da der
Kompressor überhitzen könnte.
• Setzen Sie das Tire Mobility Kit bei Außentemperaturen unter -30°C
nicht ein.
• Setzen Sie das Tire Mobility Kit nach Ablauf des Verfallsdatums
nicht mehr ein. Das Verfallsdatum
finden Sie auf dem Aufkleber auf
der Dichtmittelflasche.
• Halten Sie das Tire Mobility Kit von Kindern fern. Technische Daten
Systemspannung: DC 15 V
Betriebsspannung: DC 10 - 15 V
Stromstärke: max. 20 A
Betriebstemperaturbereich:
-30 ~ +70°C
Max. Betriebsdruck: 6 bar
Abmessungen
Kompressor: 220 x 130 x 80 mm
Dichtmittelflasche: 165 x 85,5 ø mm
Kompressorgewicht: 1,8 kg
Dichtmittelvolumen: 620 ml
❈ Dichtmittel und Ersatzteile können
von einem autorisierten Fahrzeug-
oder Reifenhändler geliefert und
ersetzt werden. Leere Dicht-
mittelflaschen können dem
Hausmüll zugeführt werden.
Flüssige Dichtmittelreste müssen
von Ihrer Werkstatt, dem
Reifenhändler oder entsprechend
der örtlichen Entsorgungsricht-
linien entsorgt werden.

Pannenhilfe
42
6

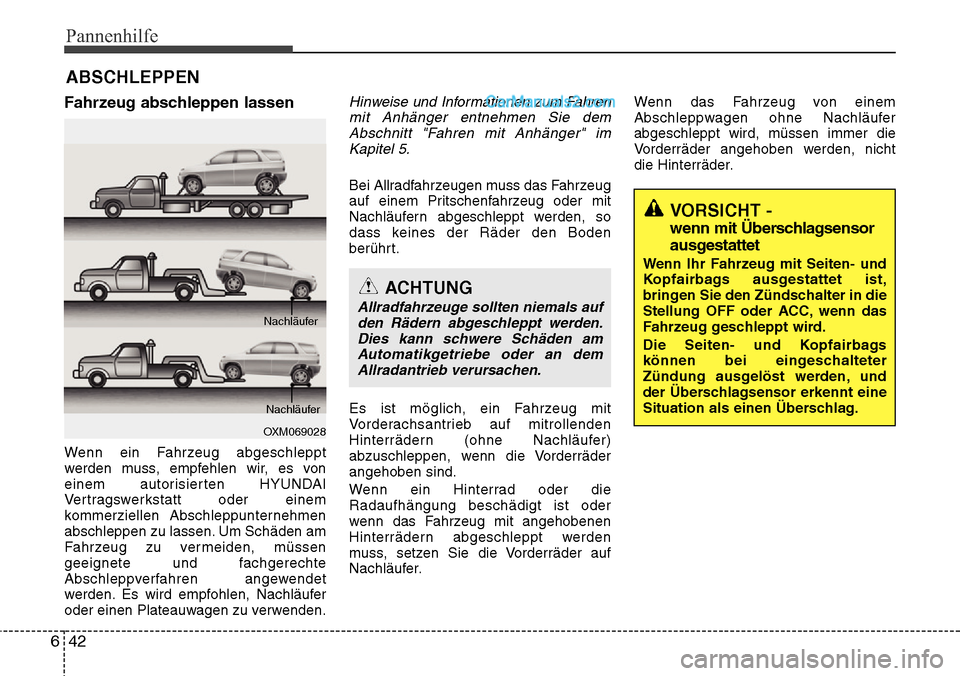

ABSCHLEPPEN
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einem autorisierten HYUNDAI
Vertragswerkstatt oder einem
kommerziellen Abschleppunternehmen
abschleppen zu lassen. Um Schäden am
Fahrzeug zu vermeiden, müssen
geeignete und fachgerechte
Abschleppverfahren angewendet
werden. Es wird empfohlen, Nachläufer
oder einen Plateauwagen zu verwenden.
Hinweise und Informationen zum Fahren
mit Anhänger entnehmen Sie demAbschnitt "Fahren mit Anhänger" imKapitel 5.
Bei Allradfahrzeugen muss das Fahrzeug
auf einem Pritschenfahrzeug oder mit
Nachläufern abgeschleppt werden, so
dass keines der Räder den Boden
berührt.
Es ist möglich, ein Fahrzeug mit
Vorderachsantrieb auf mitrollenden
Hinterrädern (ohne Nachläufer)
abzuschleppen, wenn die Vorderräder
angehoben sind.
Wenn ein Hinterrad oder die
Radaufhängung beschädigt ist oder
wenn das Fahrzeug mit angehobenen
Hinterrädern abgeschleppt werden
muss, setzen Sie die Vorderräder auf
Nachläufer. Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläufer
abgeschleppt wird, müssen immer die
Vorderräder angehoben werden, nicht
die Hinterräder.
OXM069028
Nachläufer
Nachläufer
ACHTUNG
Allradfahrzeuge sollten niemals auf
den Rädern abgeschleppt werden.Dies kann schwere Schäden amAutomatikgetriebe oder an demAllradantrieb verursachen.
VORSICHT -
wenn mit Überschlagsensor
ausgestattet
Wenn Ihr Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist,
bringen Sie den Zündschalter in die
Stellung OFF oder ACC, wenn das
Fahrzeug geschleppt wird.
Die Seiten- und Kopfairbags
können bei eingeschalteter
Zündung ausgelöst werden, und
der Überschlagsensor erkennt eine
Situation als einen Überschlag.

643
Pannenhilfe

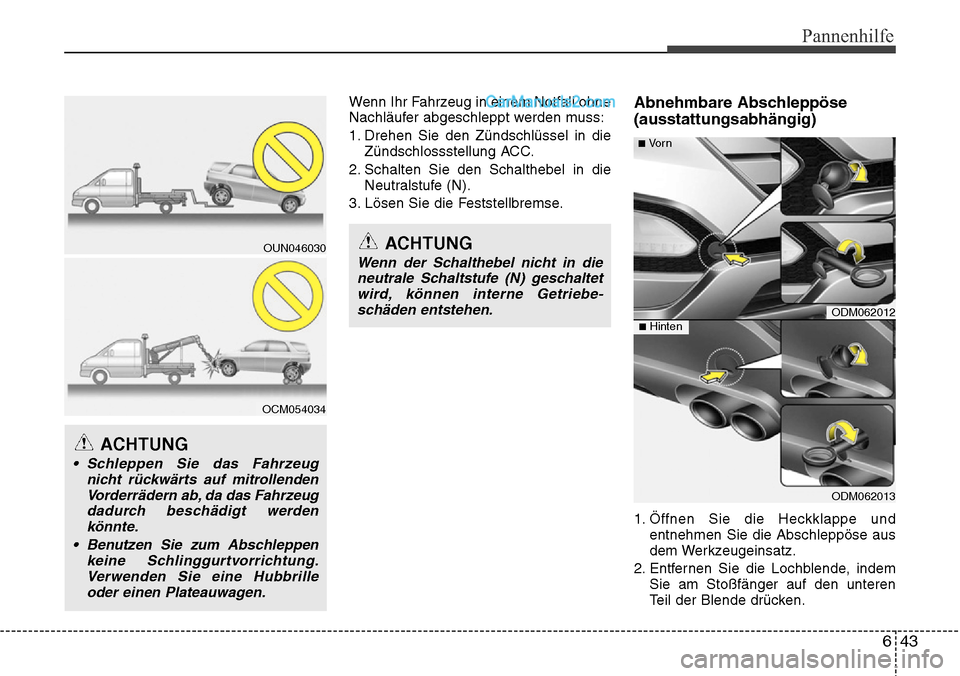

Wenn Ihr Fahrzeug in einem Notfall ohne
Nachläufer abgeschleppt werden muss:
1. Drehen Sie den Zündschlüssel in dieZündschlossstellung ACC.
2. Schalten Sie den Schalthebel in die Neutralstufe (N).
3. Lösen Sie die Feststellbremse.Abnehmbare Abschleppöse
(ausstattungsabhängig)
1. Öffnen Sie die Heckklappe und entnehmen Sie die Abschleppöse aus
dem Werkzeugeinsatz.
2. Entfernen Sie die Lochblende, indem Sie am Stoßfänger auf den unteren
Teil der Blende drücken.
ACHTUNG
Wenn der Schalthebel nicht in dieneutrale Schaltstufe (N) geschaltetwird, können interne Getriebe-schäden entstehen.
ACHTUNG
• Schleppen Sie das Fahrzeug nicht rückwärts auf mitrollendenVorderrädern ab, da das Fahrzeugdadurch beschädigt werdenkönnte.
• Benutzen Sie zum Abschleppen keine Schlinggurtvorrichtung.Verwenden Sie eine Hubbrilleoder einen Plateauwagen.
OUN046030
OCM054034
ODM062012
ODM062013
■Vo r n
■Hinten

Pannenhilfe
44
6

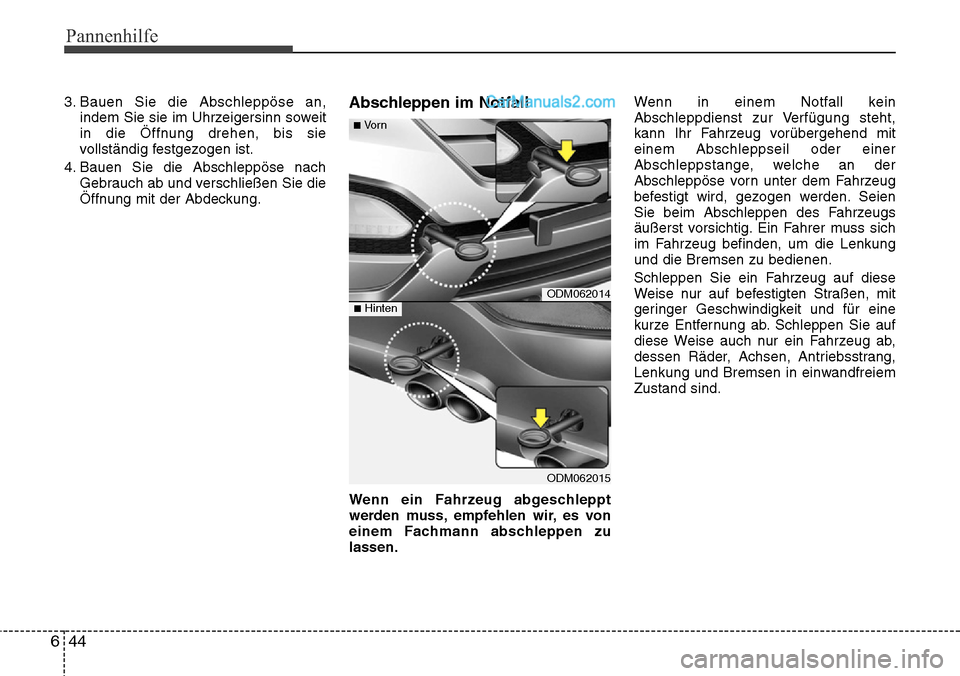

3. Bauen Sie die Abschleppöse an,
indem Sie sie im Uhrzeigersinn soweit
in die Öffnung drehen, bis sie
vollständig festgezogen ist.
4. Bauen Sie die Abschleppöse nach Gebrauch ab und verschließen Sie die
Öffnung mit der Abdeckung.Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einem Fachmann abschleppen zu
lassen. Wenn in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann Ihr Fahrzeug vorübergehend mit
einem Abschleppseil oder einer
Abschleppstange, welche an der
Abschleppöse vorn unter dem Fahrzeug
befestigt wird, gezogen werden. Seien
Sie beim Abschleppen des Fahrzeugs
äußerst vorsichtig. Ein Fahrer muss sich
im Fahrzeug befinden, um die Lenkung
und die Bremsen zu bedienen.
Schleppen Sie ein Fahrzeug auf diese
Weise nur auf befestigten Straßen, mit
geringer Geschwindigkeit und für eine
kurze Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug ab,
dessen Räder, Achsen, Antriebsstrang,
Lenkung und Bremsen in einwandfreiem
Zustand sind.
ODM062014
ODM062015
■Vo r n
■Hinten

645
Pannenhilfe

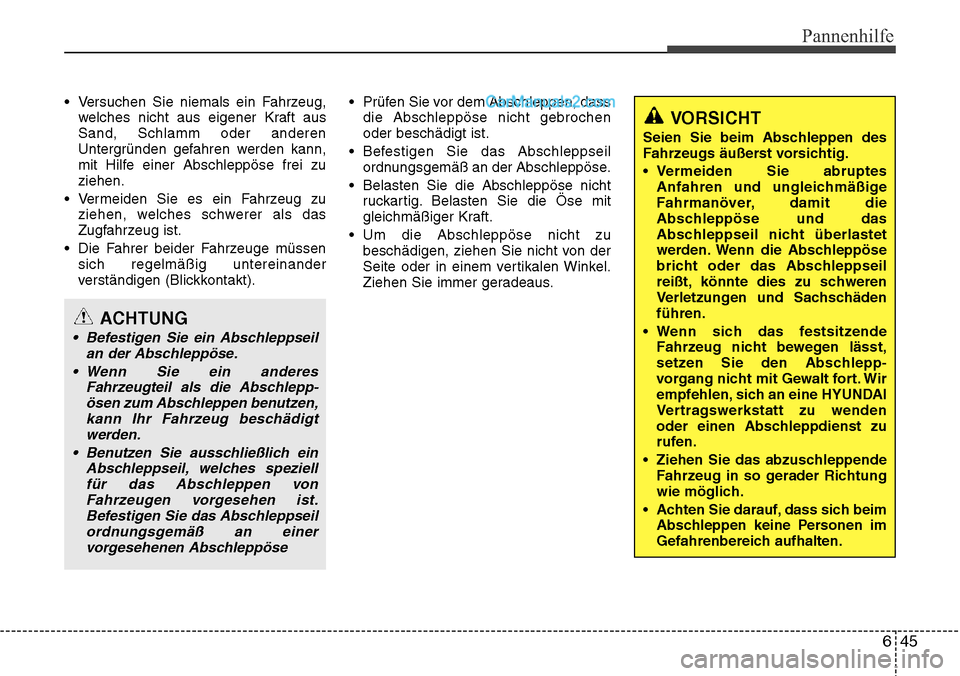

• Versuchen Sie niemals ein Fahrzeug,welches nicht aus eigener Kraft aus
Sand, Schlamm oder anderen
Untergründen gefahren werden kann,
mit Hilfe einer Abschleppöse frei zu
ziehen.
• Vermeiden Sie es ein Fahrzeug zu ziehen, welches schwerer als das
Zugfahrzeug ist.
• Die Fahrer beider Fahrzeuge müssen sich regelmäßig untereinander
verständigen (Blickkontakt). • Prüfen Sie vor dem Abschleppen, dass
die Abschleppöse nicht gebrochen
oder beschädigt ist.
• Befestigen Sie das Abschleppseil ordnungsgemäß an der Abschleppöse.
• Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die Öse mit
gleichmäßiger Kraft.
• Um die Abschleppöse nicht zu beschädigen, ziehen Sie nicht von der
Seite oder in einem vertikalen Winkel.
Ziehen Sie immer geradeaus.
ACHTUNG
• Befestigen Sie ein Abschleppseil an der Abschleppöse.
• Wenn Sie ein anderes Fahrzeugteil als die Abschlepp-ösen zum Abschleppen benutzen,kann Ihr Fahrzeug besc
hädigt
werden.
• Benutzen Sie ausschließlich ein Abschleppseil, welches speziellfür das Abschleppen vonFahrzeugen vorgesehen ist.Befestigen Sie das Abschleppseilordnungsgemäß an einer vorgesehenen Abschleppöse
VORSICHT
Seien Sie beim Abschleppen des
Fahrzeugs äußerst vorsichtig.
• Vermeiden Sie abruptes Anfahren und ungleichmäßige
Fahrmanöver, damit die
Abschleppöse und das
Abschleppseil nicht überlastet
werden. Wenn die Abschleppöse
bricht oder das Abschleppseil
reißt, könnte dies zu schweren
Verletzungen und Sachschäden
führen.
• Wenn sich das festsitzende Fahrzeug nicht bewegen lässt,
setzen Sie den Abschlepp-
vorgang nicht mit Gewalt fort. Wir
empf ehlen, sich an eine HYUND

AI
Vertragswerkstatt zu wenden
oder einen Abschleppdienst zu
rufen.
• Ziehen Sie das abzuschleppende Fahrzeug in so gerader Richtung
wie möglich.
• Achten Sie darauf, dass sich beim Abschleppen keine Personen im
Gefahrenbereich aufhalten.

• Verwenden Sie ein Abschleppseil,welches nicht länger als 5 m ist.
Befestigen Sie in der Mitte des
Abschleppseils ein ca. 30 cm breites
weißes oder rotes Tuch, damit das Seil
nicht übersehen wird.
• Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil immer
gespannt bleibt.
Vorsichtshinweise für dasAbschleppen im Notfall
• Drehen Sie den Zündschlüssel in die Zündschlossstellung ACC, damit das
Lenkradschloss frei ist.
• Schalten Sie den Schalthebel in die Neutralstufe (N).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal mit größerer Kraft als üblich, da die
Servounterstützung der Bremsen nicht
zur Verfügung steht.
• Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung nicht
zur Verfügung steht.
• Wenn Sie längere Zeit bergab fahren, können die Bremsen überhitzen, so
dass sich die Bremswirkung verringern
kann. Halten Sie des Öfteren an und
lassen Sie die Bremsen abkühlen.
OXM069009
ACHTUNG
- Automatikgetriebe
• Wenn das Fahrzeug mit allen vier Rädern auf dem Bodenabgeschleppt wird, kann es nurvorn gezogen werden. Stellen Siesicher, dass sich das Getriebe inder Neutralstellung befindet. Stellen Sie sicher, dass dasLenkradschloss entriegelt ist, indem Sie das Zündschloss in dieStellung ACC bringen. Im abgeschleppten Fahrzeug musssich ein Fahrer befinden, um dieLenkung und die Bremsen zu bedienen.
• Um schwere Schäden am Automatikgetriebe zu vermeidenwenn Ihr Fahrzeug gezogen wird,überschreiten Sie nicht die Geschwindigkeit von 15 km/h (10mph) und fahren Sie weniger als 1,5 km weit.
• Prüfen Sie vor dem Abschleppen unter Ihrem Fahrzeug, obAutomatikgetriebeflüssigkeitausläuft. WennAutomatikgetriebeflüssigkeit ausläuft, ist es notwendig, dassein Plateauwagen oder Nachläufer benutzt werden.
646
Pannenhilfe

75
Wartung

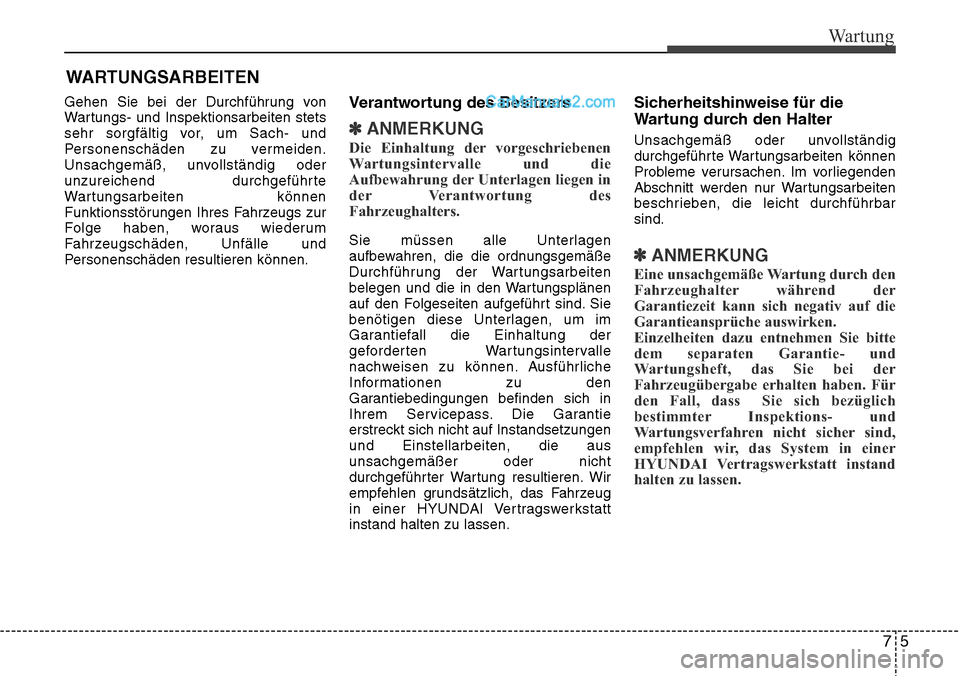

WARTUNGSARBEITEN
Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten stets
sehr sorgfältig vor, um Sach- und
Personenschäden zu vermeiden.
Unsachgemäß, unvollständig oder
unzureichend durchgeführte
Wartungsarbeiten können
Funktionsstörungen Ihres Fahrzeugs zur
Folge haben, woraus wiederum
Fahrzeugschäden, Unfälle und
Personenschäden resultieren können.Verantwortung des Besitzers
✽ANMERKUNG
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die
Aufbewahrung der Unterlagen liegen in
der Verantwortung des
Fahrzeughalters.
Sie müssen alle Unterlagen
aufbewahren, die die ordnungsgemäße
Durchführung der Wartungsarbeiten
belegen und die in den Wartungsplänen
auf den Folgeseiten aufgeführt sind. Sie
benötigen diese Unterlagen, um im
Garantiefall die Einhaltung der
geforderten Wartungsintervalle
nachweisen zu können. Ausführliche
Informationen zu den
Garantiebedingungen befinden sich in
Ihrem Servicepass. Die Garantie
erstreckt sich nicht auf Instandsetzungen
und Einstellarbeiten, die aus
unsachgemäßer oder nicht
durchgeführter Wartung resultieren. Wir
empfehlen grundsätzlich, das Fahrzeug
in einer HYUNDAI Vertragswerkstatt
instand halten zu lassen.
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß oder unvollständig
durchgeführte Wartungsarbeiten können
Probleme verursachen. Im vorliegenden
Abschnitt werden nur Wartungsarbeiten
beschrieben, die leicht durchführbar
sind.
✽ANMERKUNG
Eine unsachgemäße Wartung durch den
Fahrzeughalter während der
Garantiezeit kann sich negativ auf die
Garantieansprüche auswirken.
Einzelheiten dazu entnehmen Sie bitte
dem separaten Garantie- und
Wartungsheft, das Sie bei der
Fahrzeugübergabe erhalten haben. Für
den Fall, dass Sie sich bezüglich
bestimmter Inspektions- und
Wartungsverfahren nicht sicher sind,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt instand
halten zu lassen.

77
Wartung

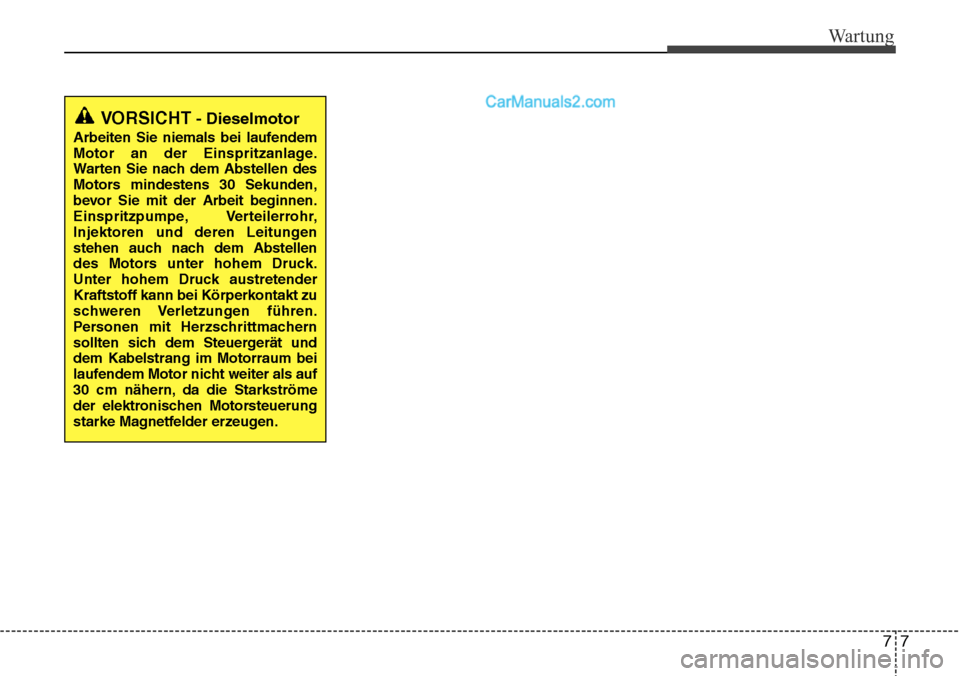

VORSICHT- Dieselmotor
Arbeiten Sie niemals bei laufendem
Motor an der Einspritzanlage.
Warten Sie nach dem Abstellen des
Motors mindestens 30 Sekunden,
bevor Sie mit der Arbeit beginnen.
Einspritzpumpe, Verteilerrohr,
Injektoren und deren Leitungen
stehen auch nach dem Abstellen
des Motors unter hohem Druck.
Unter hohem Druck austretender
Kraftstoff kann bei Körperkontakt zu
schweren Verletzungen führen.
Personen mit Herzschrittmachern
sollten sich dem Steuergerät und
dem Kabelstrang im Motorraum bei
laufendem Motor nicht weiter als auf
30 cm nähern, da die Starkströme
der elektronischen Motorsteuerung
starke Magnetfelder erzeugen.
