2016 Hyundai Santa Fe ABS

Wartung
56
7

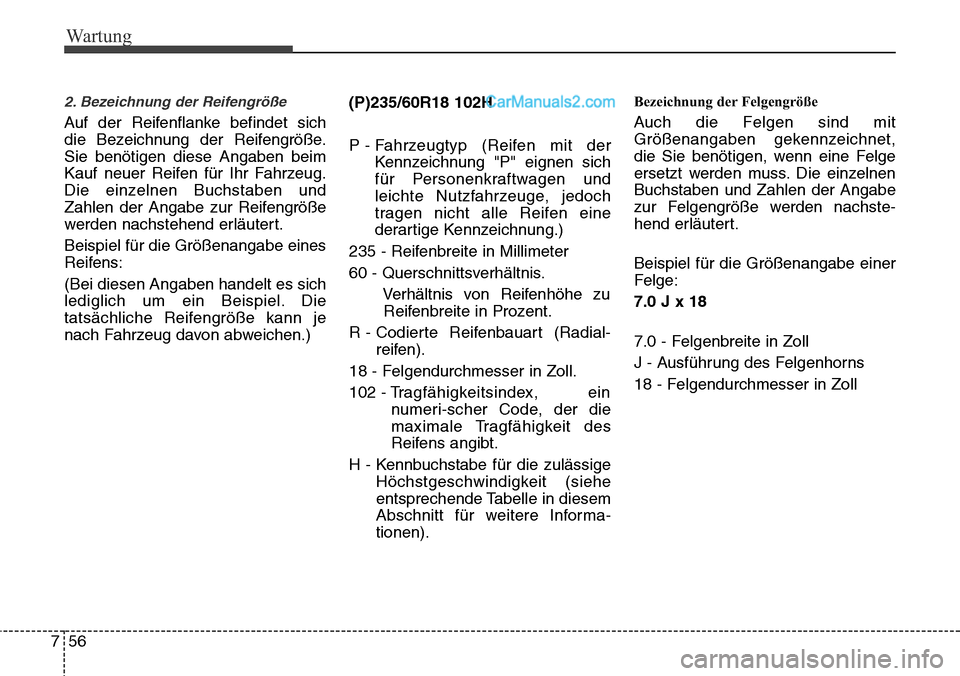

2. Bezeichnung der Reifengröße
Auf der Reifenflanke befindet sich
die Bezeichnung der Reifengröße.
Sie benötigen diese Angaben beim
Kauf neuer Reifen für Ihr Fahrzeug.
Die einzelnen Buchstaben und
Zahlen der Angabe zur Reifengröße
werden nachstehend erläutert.
Beispiel für die Größenangabe eines
Reifens:
(Bei diesen Angaben handelt es sich
lediglich um ein Beispiel. Die
tatsächliche Reifengröße kann je
nach Fahrzeug davon abweichen.) (P)235/60R18 102H
P - Fahrzeugtyp (Reifen mit der
Kennzeichnung "P" eignen sich
für Personenkraftwagen und
leichte Nutzfahrzeuge, jedoch
tragen nicht alle Reifen eine
derartige Kennzeichnung.)
235 - Reifenbreite in Millimeter
60 - Querschnittsverhältnis. Verhältnis von Reifenhöhe zuReifenbreite in Prozent.
R - Codierte Reifenbauart (Radial- reifen).
18 - Felgendurchmesser in Zoll.
102 - Tr agfähigkeitsindex, ein
numeri-scher Code, der die
maximale Tragfähigkeit des
Reifens angibt.
H - Kennbuchstabe für die zulässige Höchstgeschwindigkeit (siehe
entsprechende Tabelle in diesem
Abschnitt für weitere Informa-
tionen).
Bezeichnung der Felgengröße
Auch die Felgen sind mit
Größenangaben gekennzeichnet,
die Sie benötigen, wenn eine Felge
ersetzt werden muss. Die einzelnen
Buchstaben und Zahlen der Angabe
zur Felgengröße werden nachste-
hend erläutert.
Beispiel für die Größenangabe einer
Felge:
7.0 J x 18
7.0 - Felgenbreite in Zoll
J - Ausführung des Felgenhorns
18 - Felgendurchmesser in Zoll

759
Wartung

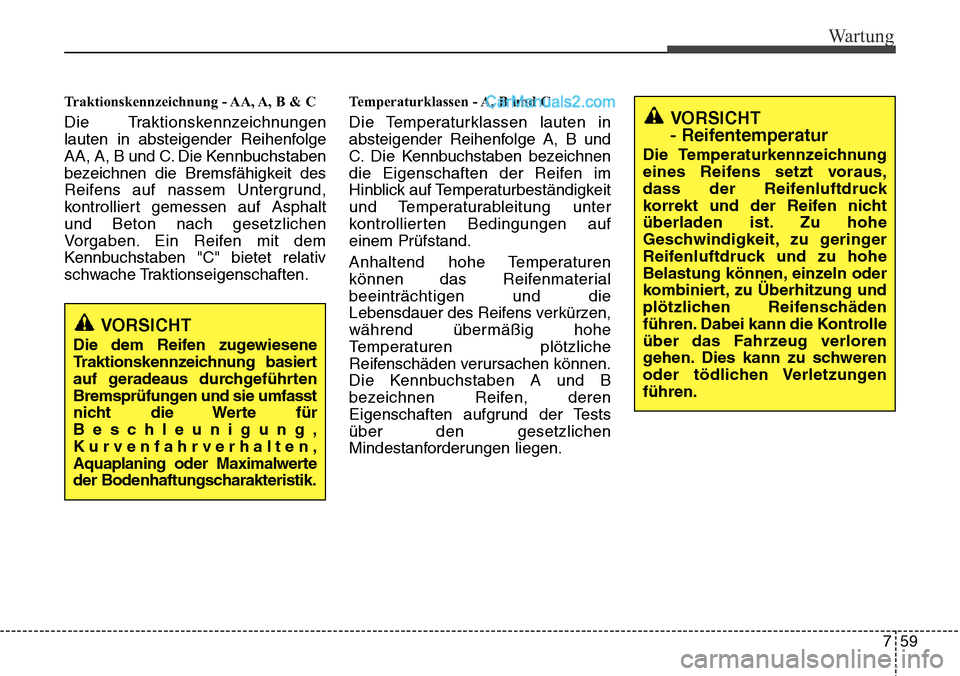

Traktionskennzeichnung - AA, A, B & C
Die Traktionskennzeichnungen
lauten in absteigender Reihenfolge
AA, A, B und C. Die Kennbuchstaben
bezeichnen die Bremsfähigkeit des
Reifens auf nassem Untergrund,
kontrolliert gemessen auf Asphalt
und Beton nach gesetzlichen
Vorgaben. Ein Reifen mit dem
Kennbuchstaben "C" bietet relativ
schwache Traktionseigenschaften.
Temperaturklassen - A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen auf
einem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterial
beeinträchtigen und die
Lebensdauer des Reifens verkürzen,
während übermäßig hohe
Temperaturen plötzliche
Reifenschäden verursachen können.
Die Kennbuchstaben A und B
bezeichnen Reifen, deren
Eigenschaften aufgrund der Tests
über den gesetzlichen
Mindestanforderungen liegen.
VORSICHT
Die dem Reifen zugewiesene
Traktionskennzeichnung basiert
auf geradeaus durchgeführten
Bremsprüfungen und sie umfasst
nicht die Werte für
Beschleunigung,
Kurvenfahrverhalten,
Aquaplaning oder Maximalwerte
der Bodenhaftungscharakteristik.
VORSICHT
- Reifentemperatur
Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Überhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungen
führen.

Wartung
72
7
BezeichnungSymbol AmpereAbgesichertes Bauteil
MULTI
FUSE
MDPS80AMDPS-Einheit
B+260ASmart-Sicherungs-/Relaiskasten (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Sicherung - F31/F36/F41/F45)
BLOWER40ARelais 4 (Lüfterrelais)
RR HTD40ARelais 12 (Relais Heckscheibenheizung)
ABS140AABS-Steuermodul, ESC-Steuermodul, Universalprüfstecker
ABS240AABS-Steuermodul, ESC-Steuermodul
C/FAN60AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
B+360ASmart-Sicherungs-/Relaiskasten (Sicherung - F4/F5/F10/F21/F26,
automatische Leckstrom-Abschaltvorrichtung
FUSE
B+450ASmart-Sicherungs-/Relaiskasten (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
Sicherung - F35/F38/F40/F44)
EMS40AEMS-Box
C/FAN50AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
IG140AZündschalter (ohne Smartkey), Relais 7/8 (ACC/IG1-Relais, mit Smartkey)
IG240AZündschalter (ohne Smartkey), Relais 2 (Anlasserrelais)/Relais 9 (IG2-Relais)
TRAILER30AAnhängerleuchte und -steckdose

Wartung
74
7
BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
TRAILER 115AAnhängerleuchte und -steckdose
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelais 5 (Wischerrelais (langsam), Motor Frontscheibenwischer
B/UP LAMP10ASchaltgetriebe - Schalter Rückfahrscheinwerfer, Automatikgetriebe -
Kombileuchte (IN) HL/HR, elektrochromatischer Rückspiegel, Anhängerleuchte
und -steckdose, Head Unit Audio-, A/V- und Navigationssystem
ABS37.5AABS-Steuermodul, ESC-Steuermodul
SENSOR57.5APCM/ECM, Luftmassenmesser
TCU15ATCM (DSL), Fahrstufenschalter
F/PUMP15AKraftstoffpumpenrelais
ECU115AG4KE/G4KJ/G6DF: PCM D4HA/D4HB (reguläres VGT-Motorpaket): TCM (A/T)
ECU210AD4HA/D4HB: VGT-Stellglied
SENSOR310AG4KE: Injektor 1/2/3/4 G6DF: PCM, Injektor 1/2/3/4/5/6, Kraftstoffpumpenrelais
D4HA/D4HB (VGT reguläres Motorpaket): Lambdasonde, Bremslichtschalter
D4HA (leistungsreduziertes VGT-Motorpaket): Lambdasonde

785
Wartung

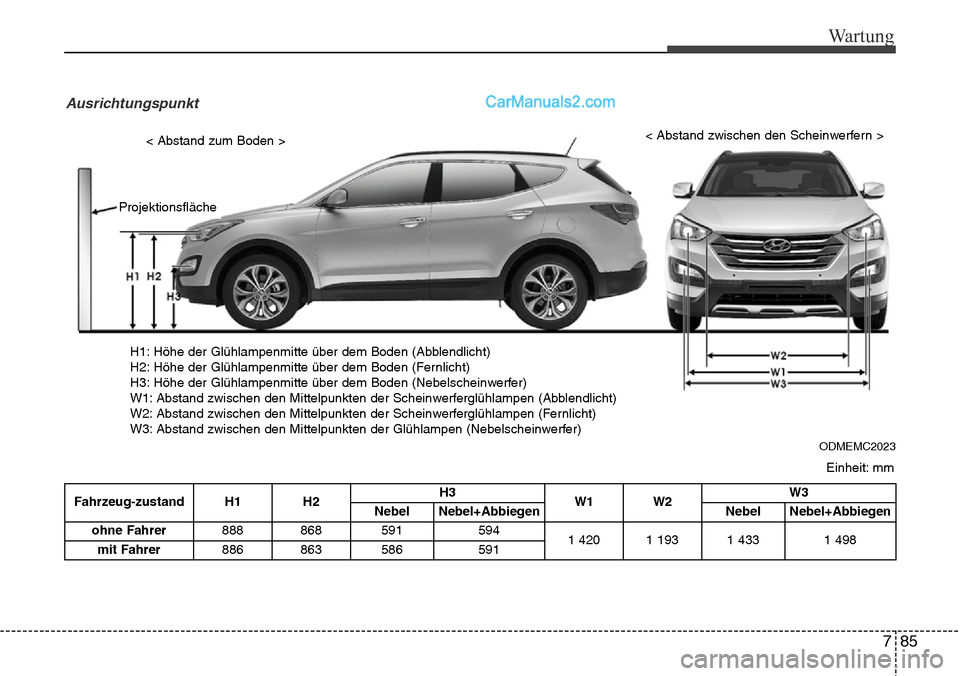

Einheit: mm
Ausrichtungspunkt
ODMEMC2023
< Ground Height >< Distance between lamps >
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers
Projektionsfläche
< Abstand zum Boden >< Abstand zwischen den Scheinwerfern >
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden (Nebelscheinwerfer)
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen (Nebelscheinwerfer)
Fahrzeug-zustand H1 H2 H3
W1 W2 W3
Nebel
Nebel+Abbiegen NebelNebel+Abbiegen
ohne Fahrer 888 868 591
594
1 420 1 193 1 4331 498
mit Fahrer 886 863 586591

Wartung
94
7

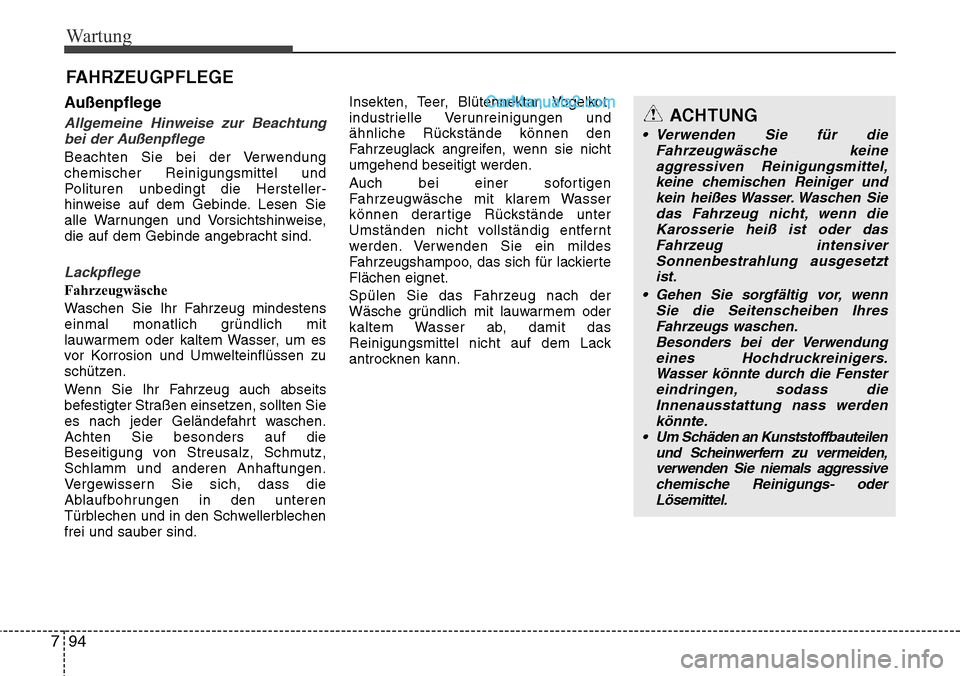

FAHRZEUGPFLEGE
Außenpflege
Allgemeine Hinweise zur Beachtung
bei der Außenpflege
Beachten Sie bei der Verwendung
chemischer Reinigungsmittel und
Polituren unbedingt die Hersteller-
hinweise auf dem Gebinde. Lesen Sie
alle Warnungen und Vorsichtshinweise,
die auf dem Gebinde angebracht sind.
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug mindestens
einmal monatlich gründlich mit
lauwarmem oder kaltem Wasser, um es
vor Korrosion und Umwelteinflüssen zu
schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen, sollten Sie
es nach jeder Geländefahrt waschen.
Achten Sie besonders auf die
Beseitigung von Streusalz, Schmutz,
Schlamm und anderen Anhaftungen.
Vergewissern Sie sich, dass die
Ablaufbohrungen in den unteren
Türblechen und in den Schwellerblechen
frei und sauber sind. Insekten, Teer, Blütennektar, Vogelkot,
industrielle Verunreinigungen und
ähnliche Rückstände können den
Fahrzeuglack angreifen, wenn sie nicht
umgehend beseitigt werden.
Auch bei einer sofortigen
Fahrzeugwäsche mit klarem Wasser
können derartige Rückstände unter
Umständen nicht vollständig entfernt
werden. Verwenden Sie ein mildes
Fahrzeugshampoo, das sich für lackierte
Flächen eignet.
Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem oder
kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann.
ACHTUNG
• Verwenden Sie für die
Fahrzeugwäsche keineaggressiven Reinigungsmittel, keine chemischen Reiniger undkein heißes Wasser. Waschen Siedas Fahrzeug nicht, wenn die Karosserie heiß ist oder dasFahrzeug intensiver Sonnenbestrahlung ausgesetztist.
• Gehen Sie sorgfältig vor, wenn Sie die Seitenscheiben IhresFahrzeugs waschen. Besonders bei der Verwendungeines Hochdruckreinigers.Wasser könnte durch die Fenster eindringen, sodass dieInnenausstattung nass werden könnte.
• Um Schäden an Kunststoffbauteilen und Scheinwerfern zu vermeiden,verwenden Sie niemals aggressivechemische Reinigungs- oderLösemittel.

797
Wartung

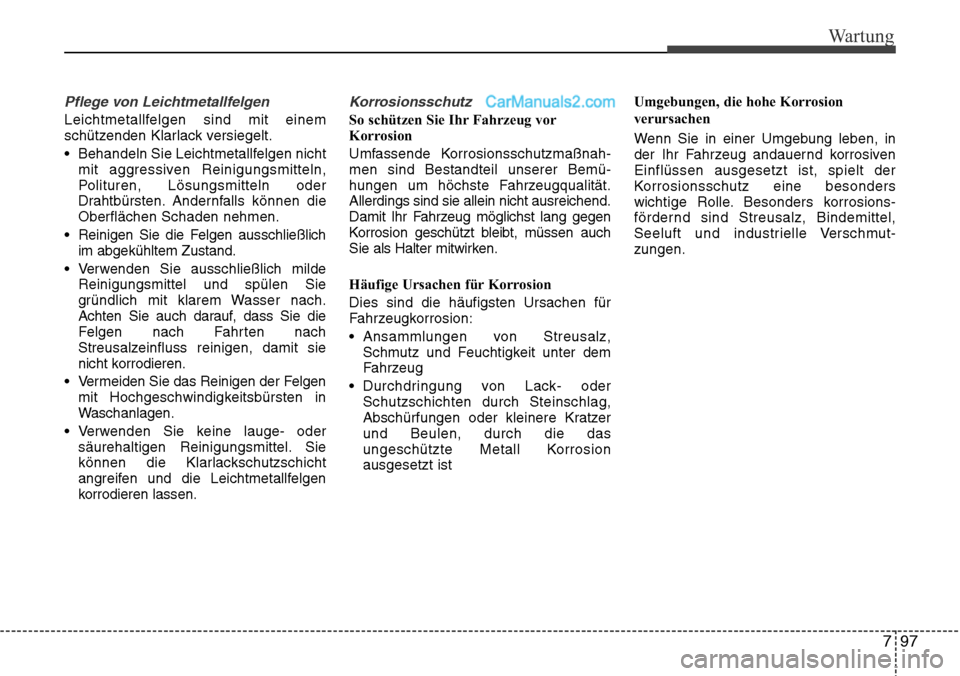

Pflege von Leichtmetallfelgen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
• Behandeln Sie Leichtmetallfelgen nichtmit aggressiven Reinigungsmitteln,
Polituren, Lösungsmitteln oder
Drahtbürsten. Andernfalls können die
Oberflächen Schaden nehmen.
• Reinigen Sie die Felgen ausschließlich im abgekühltem Zustand.
• Verwenden Sie ausschließlich milde Reinigungsmittel und spülen Sie
gründlich mit klarem Wasser nach.
Achten Sie auch darauf, dass Sie die
Felgen nach Fahrten nach
Streusalzeinfluss reinigen, damit sie
nicht korrodieren.
• Vermeiden Sie das Reinigen der Felgen mit Hochgeschwindigkeitsbürsten in
Waschanlagen.
• Verwenden Sie keine lauge- oder säurehaltigen Reinigungsmittel. Sie
können die Klarlackschutzschicht
angreifen und die Leichtmetallfelgen
korrodieren lassen.
Korrosionsschutz
So schützen Sie Ihr Fahrzeug vor
Korrosion
Umfassende Korrosionsschutzmaßnah-
men sind Bestandteil unserer Bemü-
hungen um höchste Fahrzeugqualität.
Allerdings sind sie allein nicht ausreichend.
Damit Ihr Fahrzeug möglichst lang gegen
Korrosion geschützt bleibt, müssen auch
Sie als Halter mitwirken.
Häufige Ursachen für Korrosion
Dies sind die häufigsten Ursachen für
Fahrzeugkorrosion:
• Ansammlungen von Streusalz,Schmutz und Feuchtigkeit unter dem
Fahrzeug
• Durchdringung von Lack- oder Schutzschichten durch Steinschlag,
Abschürfungen oder kleinere Kratzer
und Beulen, durch die das
ungeschützte Metall Korrosion
ausgesetzt ist Umgebungen, die hohe Korrosion
verursachen
Wenn Sie in einer Umgebung leben, in
der Ihr Fahrzeug andauernd korrosiven
Einflüssen ausgesetzt ist, spielt der
Korrosionsschutz eine besonders
wichtige Rolle. Besonders korrosions-
fördernd sind Streusalz, Bindemittel,
Seeluft und industrielle Verschmut-
zungen.

7 103
Wartung

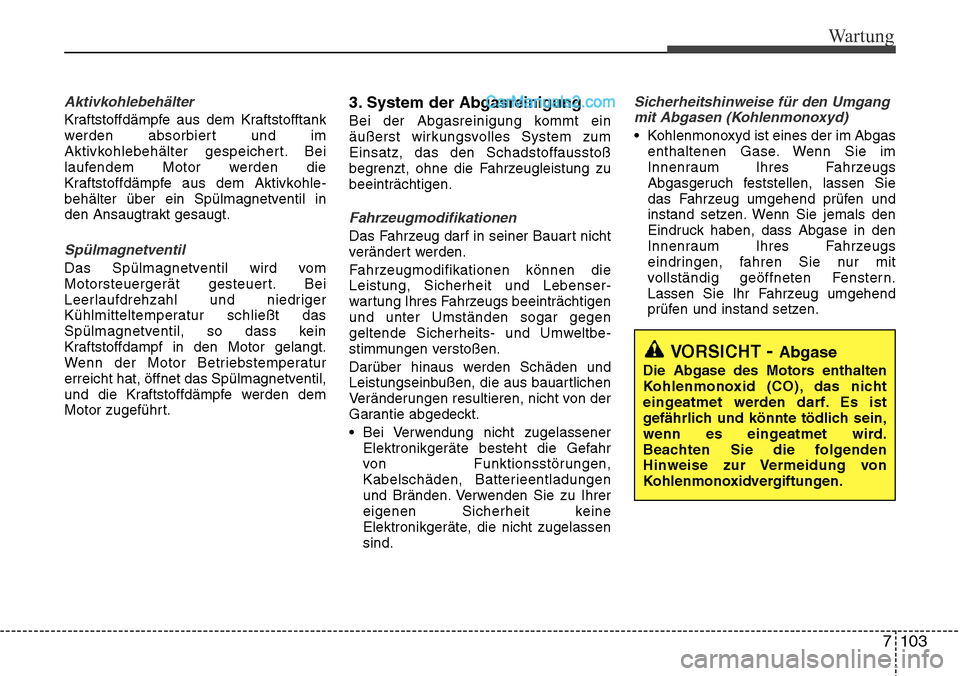

Aktivkohlebehälter
Kraftstoffdämpfe aus dem Kraftstofftank
werden absorbiert und im
Aktivkohlebehälter gespeichert. Bei
laufendem Motor werden die
Kraftstoffdämpfe aus dem Aktivkohle-
behälter über ein Spülmagnetventil in
den Ansaugtrakt gesaugt.
Spülmagnetventil
Das Spülmagnetventil wird vom
Motorsteuergerät gesteuert. Bei
Leerlaufdrehzahl und niedriger
Kühlmitteltemperatur schließt das
Spülmagnetventil, so dass kein
Kraftstoffdampf in den Motor gelangt.
Wenn der Motor Betriebstemperatur
erreicht hat, öffnet das Spülmagnetventil,
und die Kraftstoffdämpfe werden dem
Motor zugeführt.
3. System der Abgasreinigung
Bei der Abgasreinigung kommt ein
äußerst wirkungsvolles System zum
Einsatz, das den Schadstoffausstoß
begrenzt, ohne die Fahrzeugleistung zu
beeinträchtigen.
Fahrzeugmodifikationen
Das Fahrzeug darf in seiner Bauart nicht
verändert werden.
Fahrzeugmodifikationen können die
Leistung, Sicherheit und Lebenser-
wartung Ihres Fahrzeugs beeinträchtigen
und unter Umständen sogar gegen
geltende Sicherheits- und Umweltbe-
stimmungen verstoßen.
Darüber hinaus werden Schäden und
Leistungseinbußen, die aus bauartlichen
Veränderungen resultieren, nicht von der
Garantie abgedeckt.
• Bei Verwendung nicht zugelassenerElektronikgeräte besteht die Gefahr
von Funktionsstörungen,
Kabelschäden, Batterieentladungen
und Bränden. Verwenden Sie zu Ihrer
eigenen Sicherheit keine
Elektronikgeräte, die nicht zugelassen
sind.
Sicherheitshinweise für den Umgangmit Abgasen (Kohlenmonoxyd)
• Kohlenmonoxyd ist eines der im Abgas enthaltenen Gase. Wenn Sie im
Innenraum Ihres Fahrzeugs
Abgasgeruch feststellen, lassen Sie
das Fahrzeug umgehend prüfen und
instand setzen. Wenn Sie jemals den
Eindruck haben, dass Abgase in den
Innenraum Ihres Fahrzeugs
eindringen, fahren Sie nur mit
vollständig geöffneten Fenstern.
Lassen Sie Ihr Fahrzeug umgehend
prüfen und instand setzen.
VORSICHT - Abgase
Die Abgase des Motors enthalten
Kohlenmonoxid (CO), das nicht
eingeatmet werden darf. Es ist
gefährlich und könnte tödlich sein,
wenn es eingeatmet wird.
Beachten Sie die folgenden
Hinweise zur Vermeidung von
Kohlenmonoxidvergiftungen.
