Mantenimiento
56 7

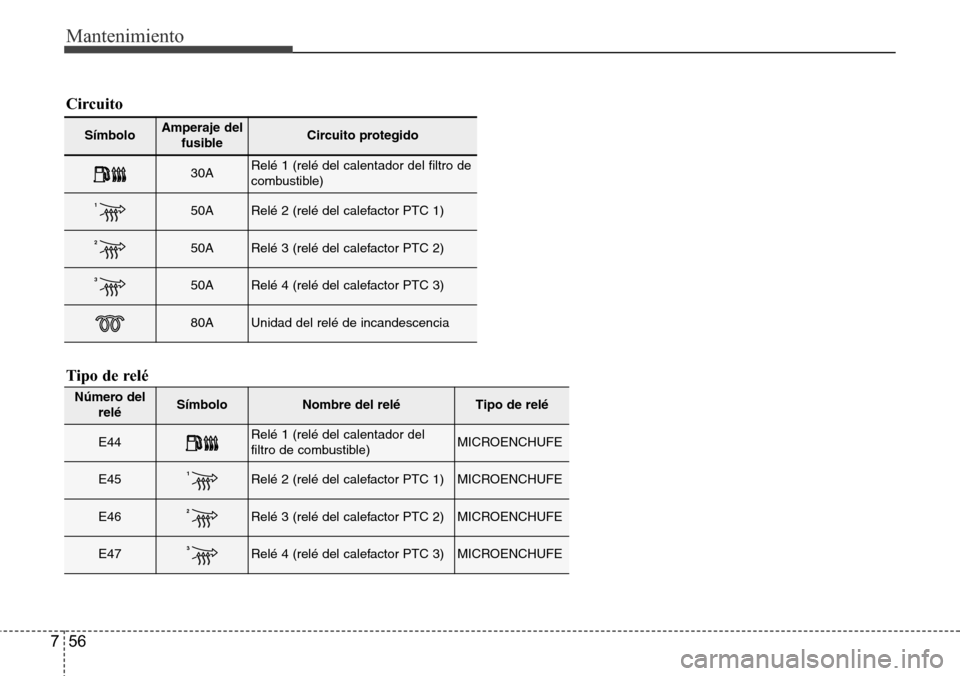

Símbolo Amperaje del
fusibleCircuito protegido
30ARelé 1 (relé del calentador del filtro de
combustible)
150ARelé 2 (relé del calefactor PTC 1)
250ARelé 3 (relé del calefactor PTC 2)
350ARelé 4 (relé del calefactor PTC 3)
80AUnidad del relé de incandescencia
Circuito
Tipo de relé
Número del
reléSímbolo Nombre del reléTipo de relé
E44Relé 1 (relé del calentador del
filtro de combustible)MICROENCHUFE
E451Relé 2 (relé del calefactor PTC 1)MICROENCHUFE
E462Relé 3 (relé del calefactor PTC 2)MICROENCHUFE
E473Relé 4 (relé del calefactor PTC 3)MICROENCHUFE

757
Mantenimiento

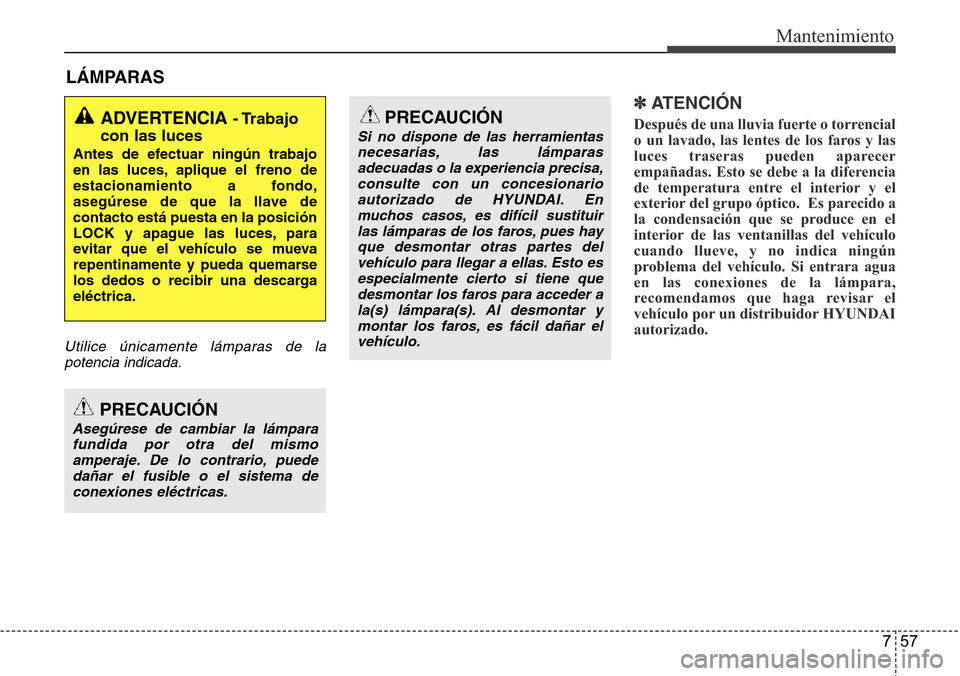

LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽ ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si entrara agua
en las conexiones de la lámpara,
recomendamos que haga revisar el
vehículo por un distribuidor HYUNDAI
autorizado.ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave de
contacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientas
necesarias, las lámparas
adecuadas o la experiencia precisa,
consulte con un concesionario
autorizado de HYUNDAI. En
muchos casos, es difícil sustituir
las lámparas de los faros, pues hay
que desmontar otras partes del
vehículo para llegar a ellas. Esto es
especialmente cierto si tiene que
desmontar los faros para acceder a
la(s) lámpara(s). Al desmontar y
montar los faros, es fácil dañar el
vehículo.

Mantenimiento
58 7

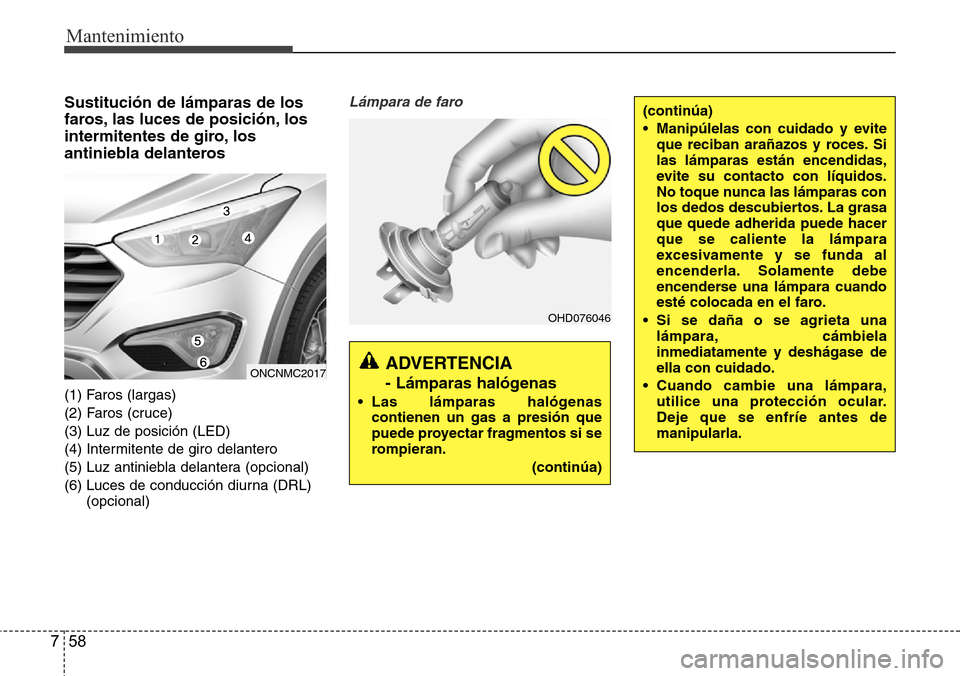

Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)
(2) Faros (cruce)
(3) Luz de posición (LED)
(4) Intermitente de giro delantero
(5) Luz antiniebla delantera (opcional)
(6) Luces de conducción diurna (DRL)
(opcional)
Lámpara de faro
ADVERTENCIA
- Lámparas halógenas
• Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
ONCNMC2017
(continúa)
• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
• Si se daña o se agrieta una
lámpara, cámbiela
inmediatamente y deshágase de
ella con cuidado.
• Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.

759
Mantenimiento

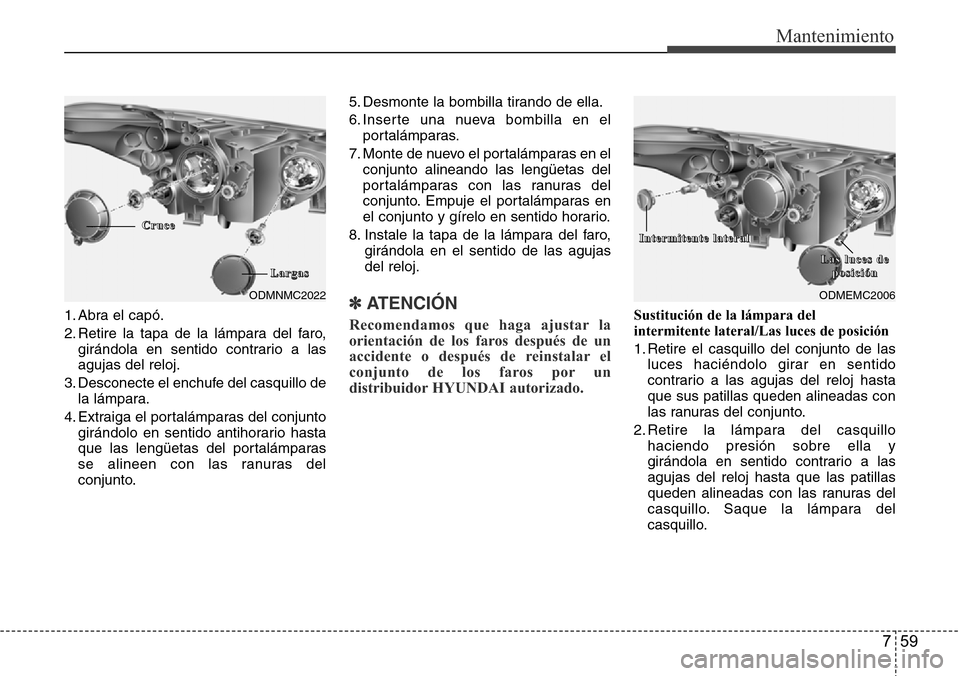

1. Abra el capó.
2. Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las
agujas del reloj.
3. Desconecte el enchufe del casquillo de
la lámpara.
4. Extraiga el portalámparas del conjunto
girándolo en sentido antihorario hasta
que las lengüetas del portalámparas
se alineen con las ranuras del
conjunto.5. Desmonte la bombilla tirando de ella.
6. Inserte una nueva bombilla en el
portalámparas.
7. Monte de nuevo el portalámparas en el
conjunto alineando las lengüetas del
portalámparas con las ranuras del
conjunto. Empuje el portalámparas en
el conjunto y gírelo en sentido horario.
8. Instale la tapa de la lámpara del faro,
girándola en el sentido de las agujas
del reloj.✽ ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.Sustitución de la lámpara del
intermitente lateral/Las luces de posición
1. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
2. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
ODMNMC2022
C C
r r
u u
c c
e e
L L
a a
r r
g g
a a
s s
ODMEMC2006
I I
n n
t t
e e
r r
m m
i i
t t
e e
n n
t t
e e

l l
a a
t t
e e
r r
a a
l l
L L
a a
s s

l l
u u
c c
e e
s s

d d
e e
p p
o o
s s
i i
c c
i i
ó ó
n n

Mantenimiento
60 7

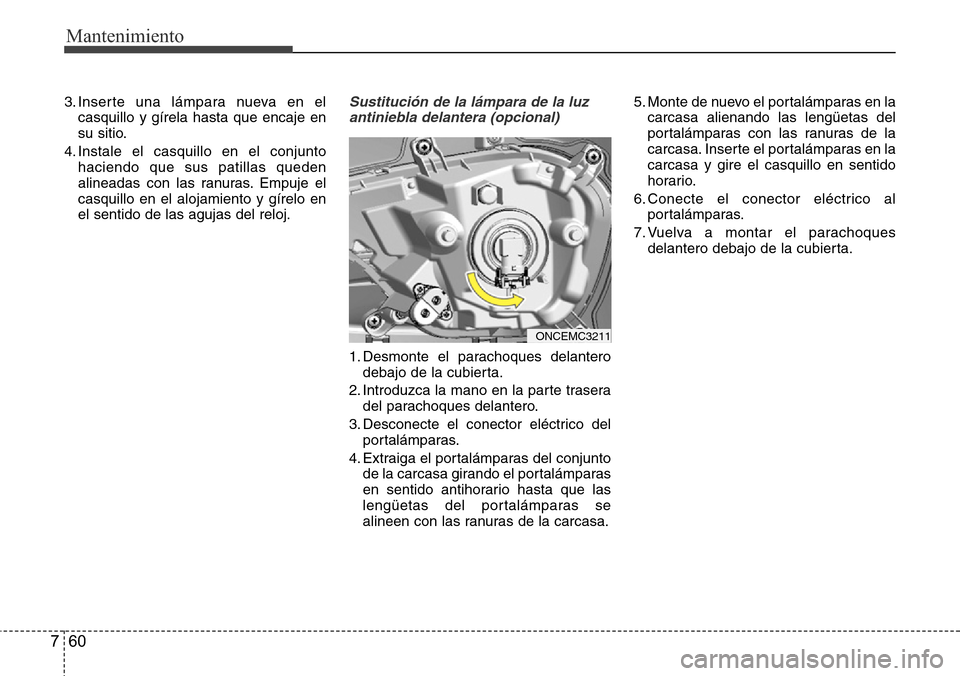

3. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
4. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.Sustitución de la lámpara de la luz
antiniebla delantera (opcional)
1. Desmonte el parachoques delantero
debajo de la cubierta.
2. Introduzca la mano en la parte trasera
del parachoques delantero.
3. Desconecte el conector eléctrico del
portalámparas.
4. Extraiga el portalámparas del conjunto
de la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa.5. Monte de nuevo el portalámparas en la
carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en la
carcasa y gire el casquillo en sentido
horario.
6. Conecte el conector eléctrico al
portalámparas.
7. Vuelva a montar el parachoques
delantero debajo de la cubierta.
ONCEMC3211

761
Mantenimiento

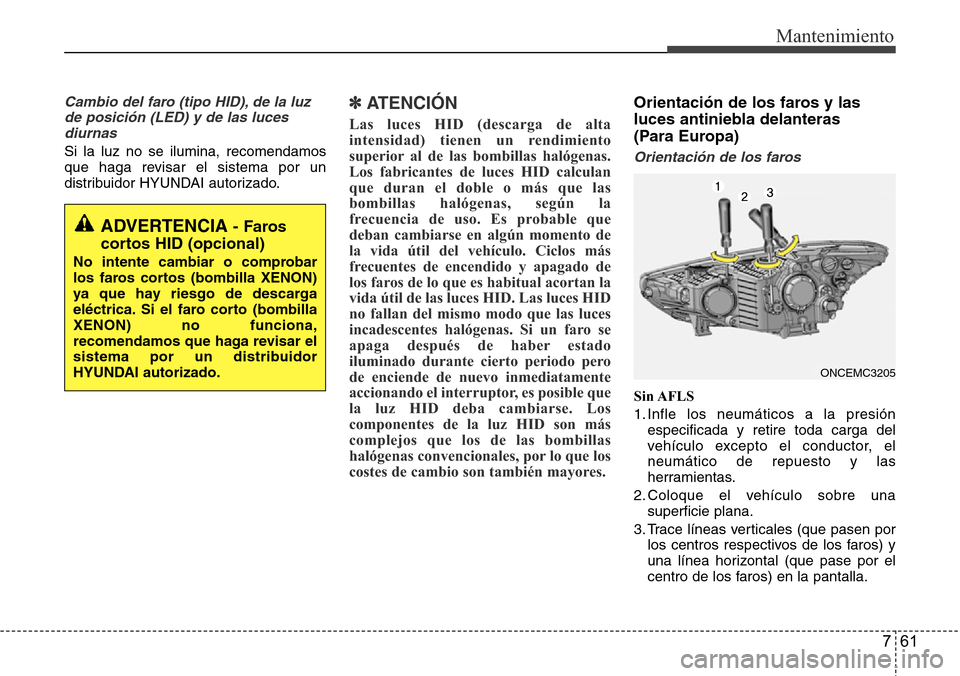

Cambio del faro (tipo HID), de la luz
de posición (LED) y de las luces
diurnas
Si la luz no se ilumina, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
✽ ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento de
la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan la
vida útil de las luces HID. Las luces HID
no fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo pero
de enciende de nuevo inmediatamente
accionando el interruptor, es posible que
la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.
Orientación de los faros y las
luces antiniebla delanteras
(Para Europa)
Orientación de los faros
Sin AFLS
1. Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen por
los centros respectivos de los faros) y
una línea horizontal (que pase por el
centro de los faros) en la pantalla.
ADVERTENCIA - Faros
cortos HID (opcional)
No intente cambiar o comprobar
los faros cortos (bombilla XENON)
ya que hay riesgo de descarga
eléctrica. Si el faro corto (bombilla
XENON) no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
ONCEMC3205

Mantenimiento
62 7

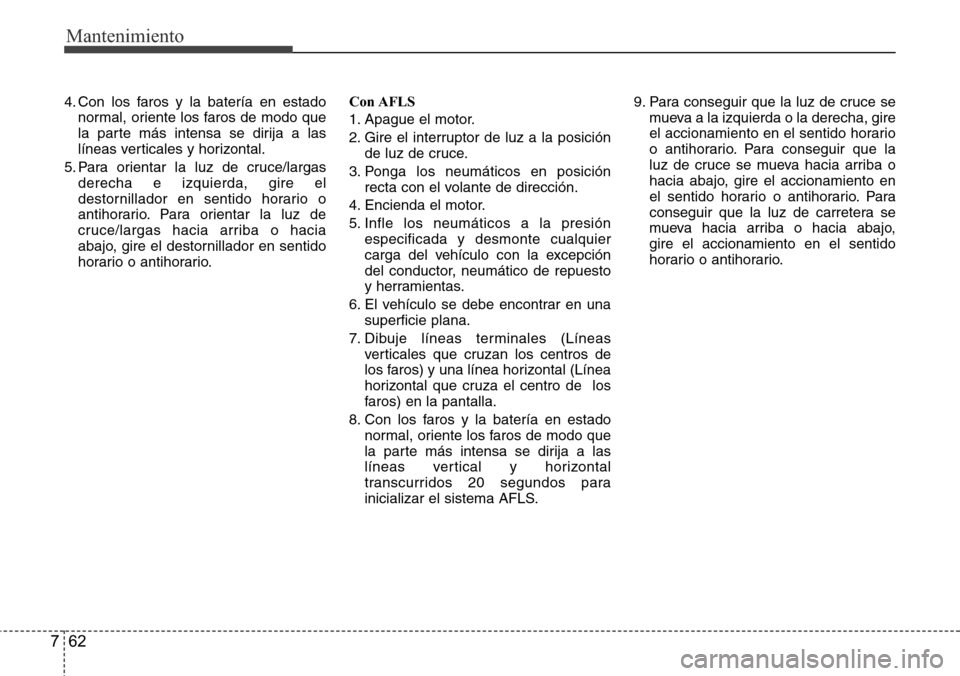

4. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas verticales y horizontal.
5. Para orientar la luz de cruce/largas
derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce/largas hacia arriba o hacia
abajo, gire el destornillador en sentido
horario o antihorario.Con AFLS
1. Apague el motor.
2. Gire el interruptor de luz a la posición
de luz de cruce.
3. Ponga los neumáticos en posición
recta con el volante de dirección.
4. Encienda el motor.
5. Infle los neumáticos a la presión
especificada y desmonte cualquier
carga del vehículo con la excepción
del conductor, neumático de repuesto
y herramientas.
6. El vehículo se debe encontrar en una
superficie plana.
7. Dibuje líneas terminales (Líneas
verticales que cruzan los centros de
los faros) y una línea horizontal (Línea
horizontal que cruza el centro de los
faros) en la pantalla.
8. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas vertical y horizontal
transcurridos 20 segundos para
inicializar el sistema AFLS.9. Para conseguir que la luz de cruce se
mueva a la izquierda o la derecha, gire
el accionamiento en el sentido horario
o antihorario. Para conseguir que la
luz de cruce se mueva hacia arriba o
hacia abajo, gire el accionamiento en
el sentido horario o antihorario. Para
conseguir que la luz de carretera se
mueva hacia arriba o hacia abajo,
gire el accionamiento en el sentido
horario o antihorario.

763
Mantenimiento

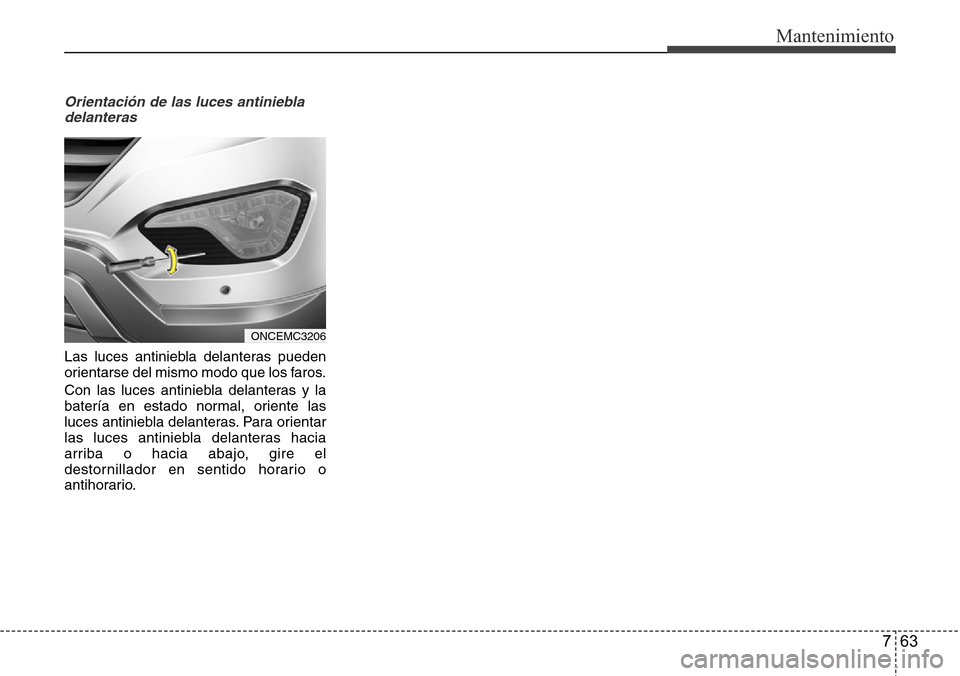

Orientación de las luces antiniebla
delanteras
Las luces antiniebla delanteras pueden
orientarse del mismo modo que los faros.
Con las luces antiniebla delanteras y la
batería en estado normal, oriente las
luces antiniebla delanteras. Para orientar
las luces antiniebla delanteras hacia
arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
