Mantenimiento
16 7

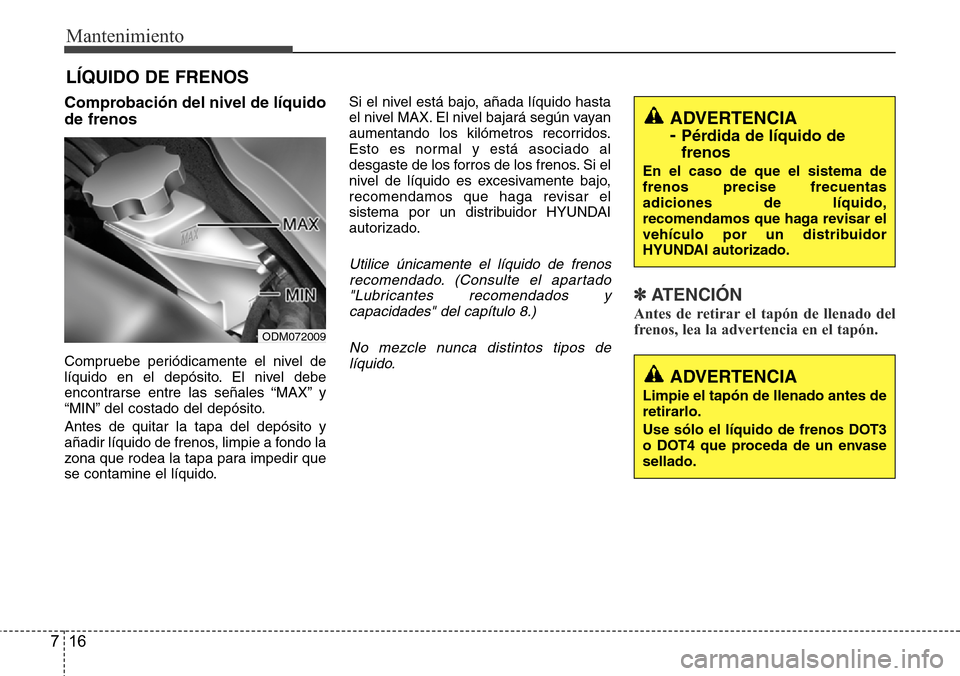

LÍQUIDO DE FRENOS
Comprobación del nivel de líquido
de frenos
Compruebe periódicamente el nivel de
líquido en el depósito. El nivel debe
encontrarse entre las señales “MAX” y
“MIN” del costado del depósito.
Antes de quitar la tapa del depósito y
añadir líquido de frenos, limpie a fondo la
zona que rodea la tapa para impedir que
se contamine el líquido.Si el nivel está bajo, añada líquido hasta
el nivel MAX. El nivel bajará según vayan
aumentando los kilómetros recorridos.
Esto es normal y está asociado al
desgaste de los forros de los frenos. Si el
nivel de líquido es excesivamente bajo,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Utilice únicamente el líquido de frenos
recomendado. (Consulte el apartado
"Lubricantes recomendados y
capacidades" del capítulo 8.)
No mezcle nunca distintos tipos de
líquido.
✽ATENCIÓN
Antes de retirar el tapón de llenado del
frenos, lea la advertencia en el tapón.
ADVERTENCIA
-
Pérdida de líquido de
frenos
En el caso de que el sistema de
frenos precise frecuentas
adiciones de líquido,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
ODM072009
ADVERTENCIA
Limpie el tapón de llenado antes de
retirarlo.
Use sólo el líquido de frenos DOT3
o DOT4 que proceda de un envase
sellado.

717
Mantenimiento

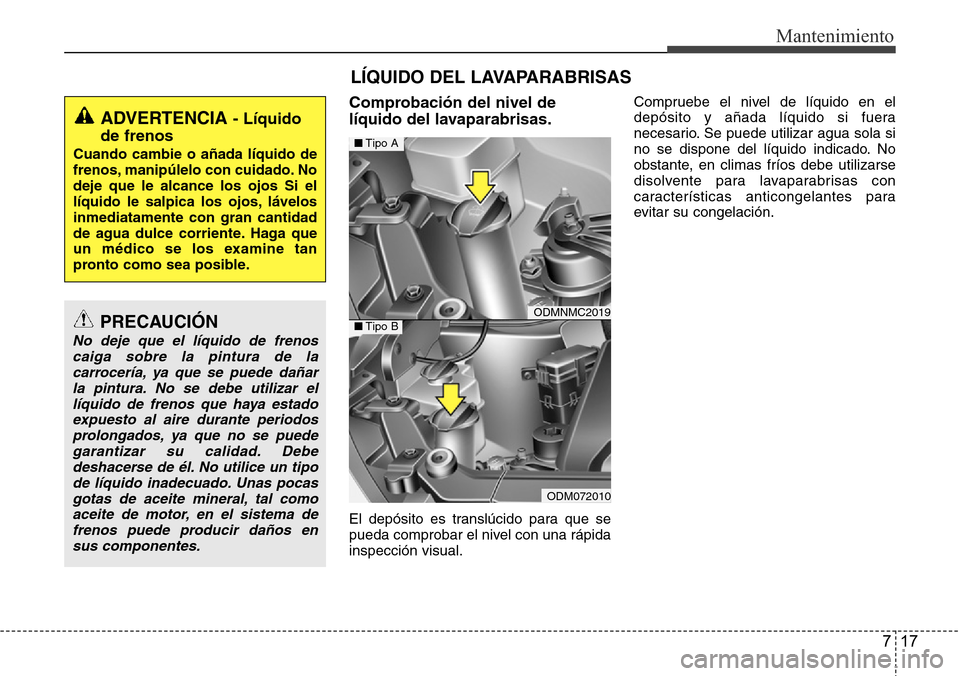

LÍQUIDO DEL LAVAPARABRISAS
Comprobación del nivel de
líquido del lavaparabrisas.
El depósito es translúcido para que se
pueda comprobar el nivel con una rápida
inspección visual.Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario. Se puede utilizar agua sola si
no se dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación.
ODMNMC2019
ODM072010
■Tipo A
■Tipo B
ADVERTENCIA - Líquido
de frenos
Cuando cambie o añada líquido de
frenos, manipúlelo con cuidado. No
deje que le alcance los ojos Si el
líquido le salpica los ojos, lávelos
inmediatamente con gran cantidad
de agua dulce corriente. Haga que
un médico se los examine tan
pronto como sea posible.
PRECAUCIÓN
No deje que el líquido de frenos
caiga sobre la pintura de la
carrocería, ya que se puede dañar
la pintura. No se debe utilizar el
líquido de frenos que haya estado
expuesto al aire durante periodos
prolongados, ya que no se puede
garantizar su calidad. Debe
deshacerse de él. No utilice un tipo
de líquido inadecuado. Unas pocas
gotas de aceite mineral, tal como
aceite de motor, en el sistema de
frenos puede producir daños en
sus componentes.

Mantenimiento
18 7

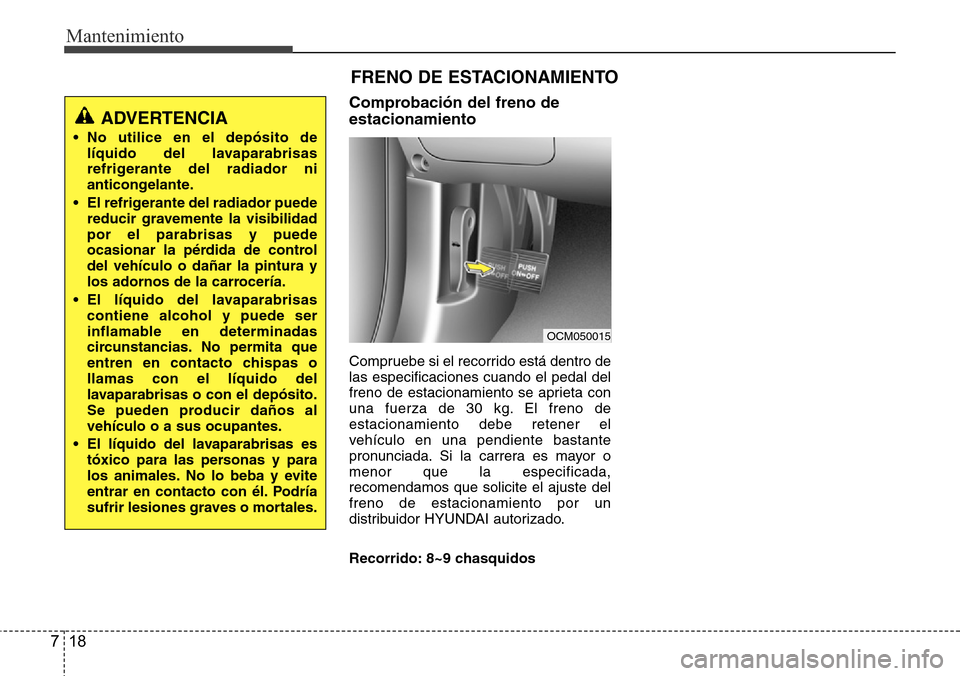

FRENO DE ESTACIONAMIENTO
Comprobación del freno de
estacionamiento
Compruebe si el recorrido está dentro de
las especificaciones cuando el pedal del
freno de estacionamiento se aprieta con
una fuerza de 30 kg. El freno de
estacionamiento debe retener el
vehículo en una pendiente bastante
pronunciada. Si la carrera es mayor o
menor que la especificada,
recomendamos que solicite el ajuste del
freno de estacionamiento por un
distribuidor HYUNDAI autorizado.
Recorrido: 8~9 chasquidos
OCM050015
ADVERTENCIA
• No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
• El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
• El líquido del lavaparabrisas
contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas o
llamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños al
vehículo o a sus ocupantes.
• El líquido del lavaparabrisas es
tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.

719
Mantenimiento

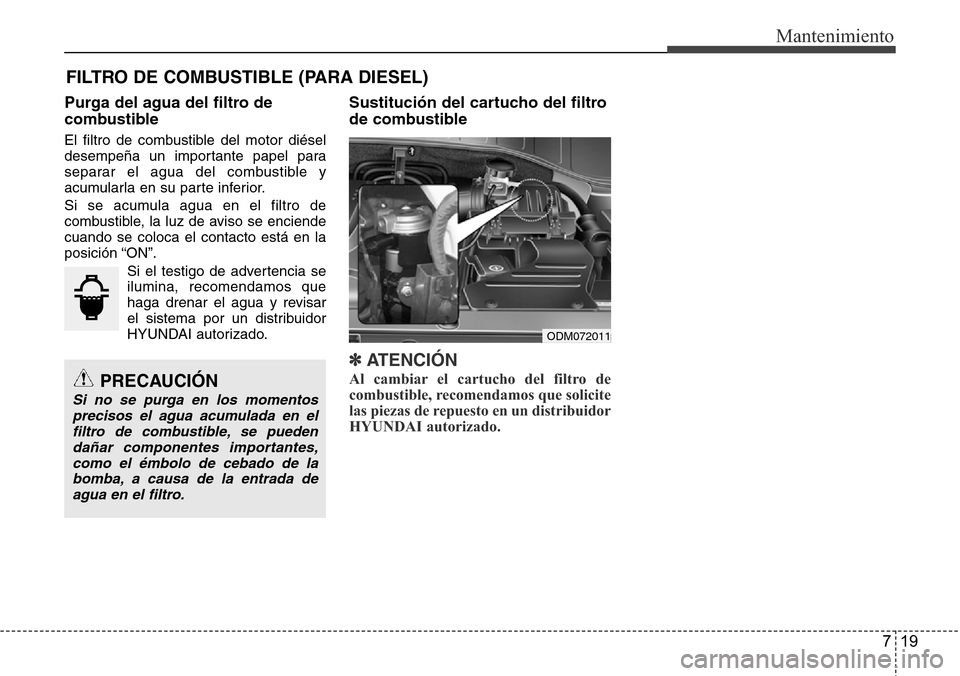

FILTRO DE COMBUSTIBLE (PARA DIESEL)
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el filtro de
combustible, la luz de aviso se enciende
cuando se coloca el contacto está en la
posición “ON”.
Si el testigo de advertencia se
ilumina, recomendamos que
haga drenar el agua y revisar
el sistema por un distribuidor
HYUNDAI autorizado.
Sustitución del cartucho del filtro
de combustible
✽ATENCI

Mantenimiento
20 7

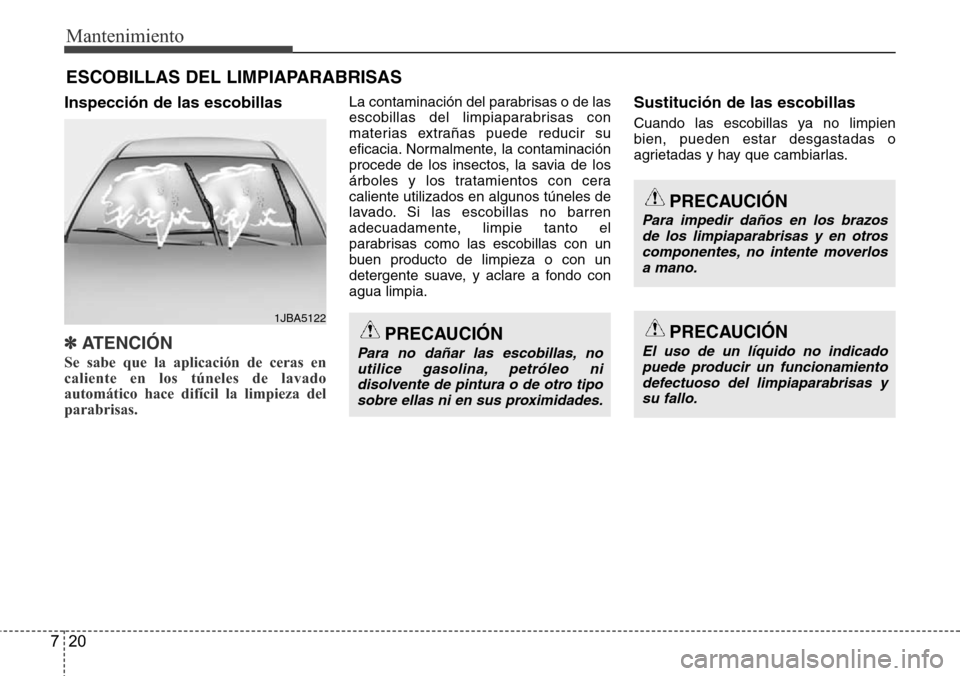

ESCOBILLAS DEL LIMPIAPARABRISAS
Inspección de las escobillas
✽ATENCI

721
Mantenimiento

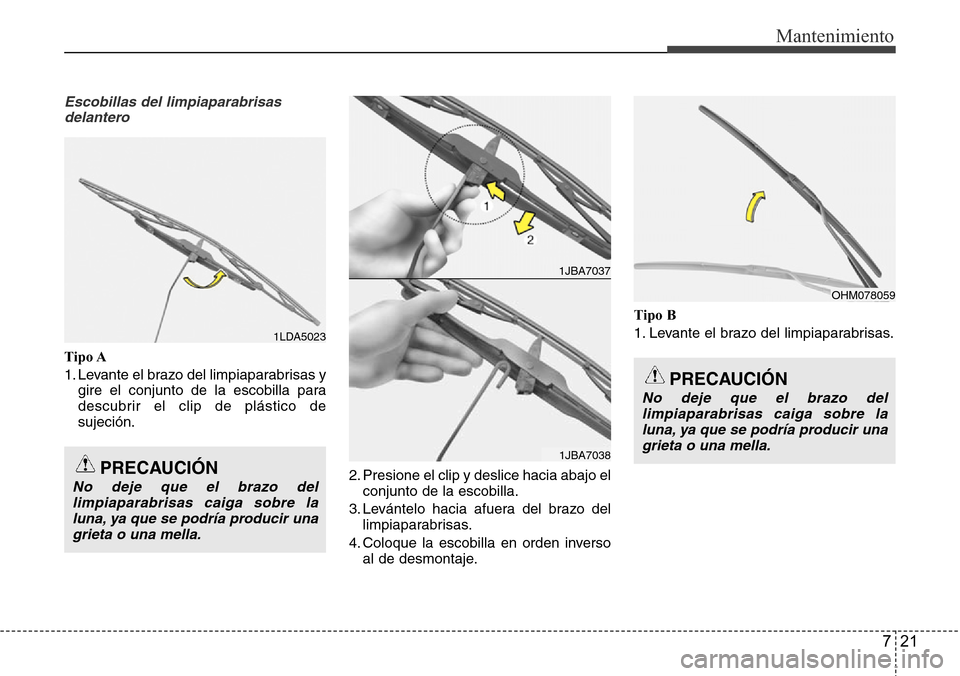

Escobillas del limpiaparabrisas
delantero
Tipo A
1. Levante el brazo del limpiaparabrisas y
gire el conjunto de la escobilla para
descubrir el clip de plástico de
sujeción.
2. Presione el clip y deslice hacia abajo el
conjunto de la escobilla.
3. Levántelo hacia afuera del brazo del
limpiaparabrisas.
4. Coloque la escobilla en orden inverso
al de desmontaje.Tipo B
1. Levante el brazo del limpiaparabrisas.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.
1LDA5023
1JBA7037
1JBA7038
OHM078059
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.

Mantenimiento
22 7
2. Eleve el pasador de la escobilla del
limpiaparabrisas. Después baje el
conjunto de la escobilla y quítela.
3. Instale el nuevo conjunto de la
escobilla siguiendo el proceso de
desmontaje en sentido inverso.
Limpialuneta trasera
1. Levante el brazo del limpiaparabrisas y
tire hacia fuera del conjunto de la
escobilla.2. Monte un nuevo conjunto de la
escobilla colocando la parte central en
la ranura del brazo del
limpiaparabrisas hasta que encaje en
sus sitio.
3. Asegúrese de que el conjunto de la
escobilla está instalado correctamente
tirando ligeramente del mismo.
Para evitar daños en las escobillas o en
otros componentes, recomendamos que
haga cambiar las escobillas por un
distribuidor HYUNDAI autorizado.
OHM078060
OHM078061
OHM078062
OHM078063

723
Mantenimiento

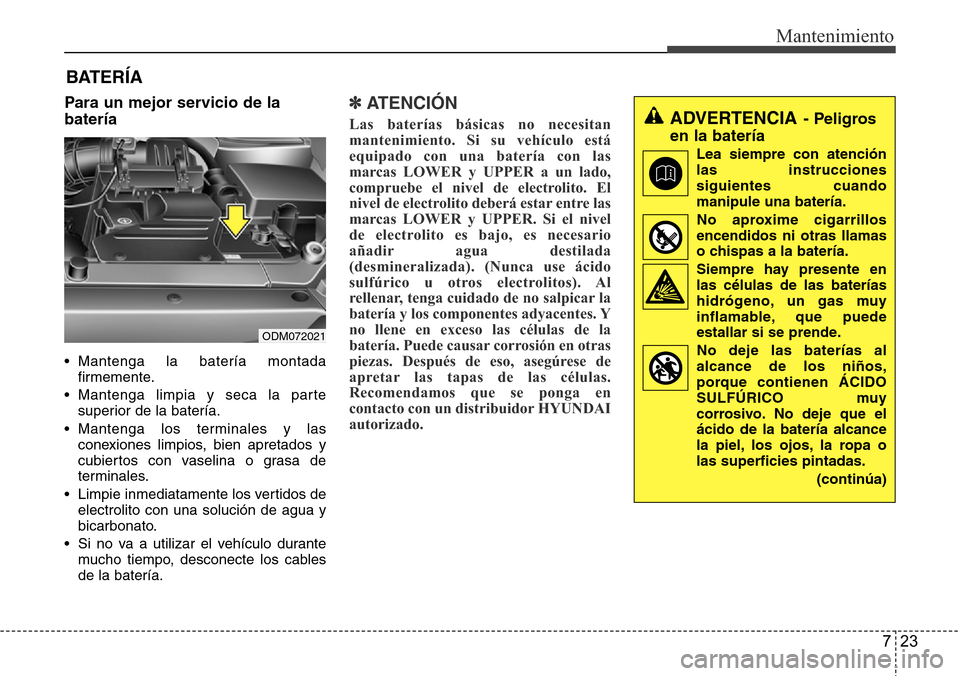

Para un mejor servicio de la
batería
• Mantenga la batería montada
firmemente.
• Mantenga limpia y seca la parte
superior de la batería.
• Mantenga los terminales y las
conexiones limpios, bien apretados y
cubiertos con vaselina o grasa de
terminales.
• Limpie inmediatamente los vertidos de
electrolito con una solución de agua y
bicarbonato.
• Si no va a utilizar el vehículo durante
mucho tiempo, desconecte los cables
de la batería.
✽ ATENCIÓN
Las baterías básicas no necesitan
mantenimiento. Si su vehículo está
equipado con una batería con las
marcas LOWER y UPPER a un lado,
compruebe el nivel de electrolito. El
nivel de electrolito deberá estar entre las
marcas LOWER y UPPER. Si el nivel
de electrolito es bajo, es necesario
añadir agua destilada
(desmineralizada). (Nunca use ácido
sulfúrico u otros electrolitos). Al
rellenar, tenga cuidado de no salpicar la
batería y los componentes adyacentes. Y
no llene en exceso las células de la
batería. Puede causar corrosión en otras
piezas. Después de eso, asegúrese de
apretar las tapas de las células.
Recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.
BATERÍA
ADVERTENCIA- Peligros
en la batería
Lea siempre con atención
las instrucciones
siguientes cuando
manipule una batería.
No aproxime cigarrillos
encendidos ni otras llamas
o chispas a la batería.
Siempre hay presente en
las células de las baterías
hidrógeno, un gas muy
inflamable, que puede
estallar si se prende.
No deje las baterías al
alcance de los niños,
porque contienen ÁCIDO
SULFÚRICO muy
corrosivo. No deje que el
ácido de la batería alcance
la piel, los ojos, la ropa o
las superficies pintadas.
(continúa)
ODM072021
