Conducción
88 5

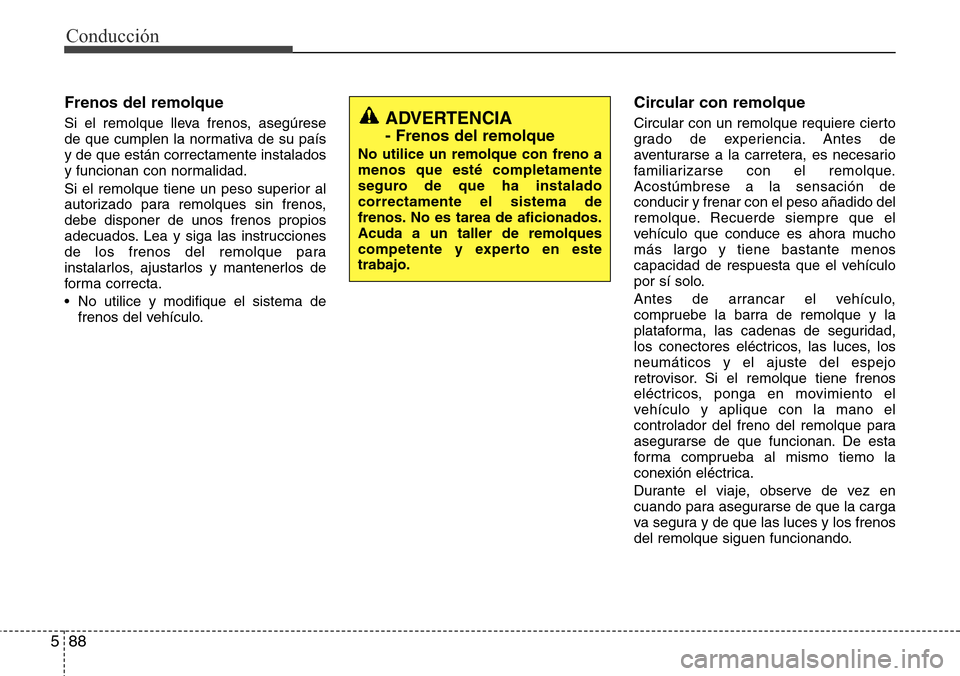

Frenos del remolque
Si el remolque lleva frenos, asegúrese
de que cumplen la normativa de su país
y de que están correctamente instalados
y funcionan con normalidad.
Si el remolque tiene un peso superior al
autorizado para remolques sin frenos,
debe disponer de unos frenos propios
adecuados. Lea y siga las instrucciones
de los frenos del remolque para
instalarlos, ajustarlos y mantenerlos de
forma correcta.
• No utilice y modifique el sistema de
frenos del vehículo.
Circular con remolque
Circular con un remolque requiere cierto
grado de experiencia. Antes de
aventurarse a la carretera, es necesario
familiarizarse con el remolque.
Acostúmbrese a la sensación de
conducir y frenar con el peso añadido del
remolque. Recuerde siempre que el
vehículo que conduce es ahora mucho
más largo y tiene bastante menos
capacidad de respuesta que el vehículo
por sí solo.
Antes de arrancar el vehículo,
compruebe la barra de remolque y la
plataforma, las cadenas de seguridad,
los conectores eléctricos, las luces, los
neumáticos y el ajuste del espejo
retrovisor. Si el remolque tiene frenos
eléctricos, ponga en movimiento el
vehículo y aplique con la mano el
controlador del freno del remolque para
asegurarse de que funcionan. De esta
forma comprueba al mismo tiemo la
conexión eléctrica.
Durante el viaje, observe de vez en
cuando para asegurarse de que la carga
va segura y de que las luces y los frenos
del remolque siguen funcionando.ADVERTENCIA
- Frenos del remolque
No utilice un remolque con freno a
menos que esté completamente
seguro de que ha instalado
correctamente el sistema de
frenos. No es tarea de aficionados.
Acuda a un taller de remolques
competente y experto en este
trabajo.

589
Conducción

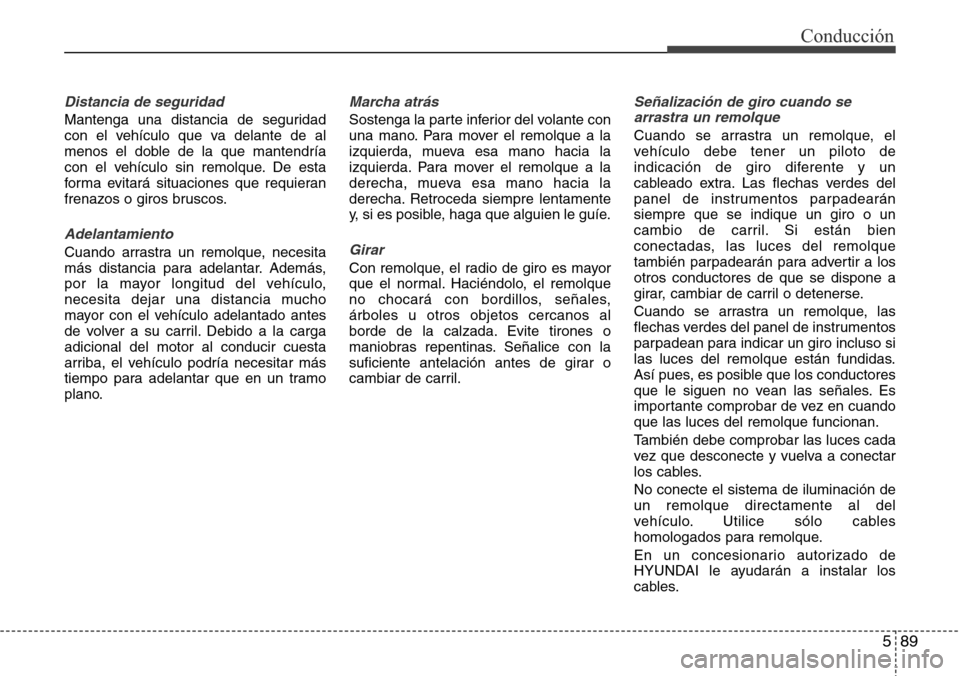

Distancia de seguridad
Mantenga una distancia de seguridad
con el vehículo que va delante de al
menos el doble de la que mantendría
con el vehículo sin remolque. De esta
forma evitará situaciones que requieran
frenazos o giros bruscos.
Adelantamiento
Cuando arrastra un remolque, necesita
más distancia para adelantar. Además,
por la mayor longitud del vehículo,
necesita dejar una distancia mucho
mayor con el vehículo adelantado antes
de volver a su carril. Debido a la carga
adicional del motor al conducir cuesta
arriba, el vehículo podría necesitar más
tiempo para adelantar que en un tramo
plano.
Marcha atrás
Sostenga la parte inferior del volante con
una mano. Para mover el remolque a la
izquierda, mueva esa mano hacia la
izquierda. Para mover el remolque a la
derecha, mueva esa mano hacia la
derecha. Retroceda siempre lentamente
y, si es posible, haga que alguien le guíe.
Girar
Con remolque, el radio de giro es mayor
que el normal. Haciéndolo, el remolque
no chocará con bordillos, señales,
árboles u otros objetos cercanos al
borde de la calzada. Evite tirones o
maniobras repentinas. Señalice con la
suficiente antelación antes de girar o
cambiar de carril.
Señalización de giro cuando se
arrastra un remolque
Cuando se arrastra un remolque, el
vehículo debe tener un piloto de
indicación de giro diferente y un
cableado extra. Las flechas verdes del
panel de instrumentos parpadearán
siempre que se indique un giro o un
cambio de carril. Si están bien
conectadas, las luces del remolque
también parpadearán para advertir a los
otros conductores de que se dispone a
girar, cambiar de carril o detenerse.
Cuando se arrastra un remolque, las
flechas verdes del panel de instrumentos
parpadean para indicar un giro incluso si
las luces del remolque están fundidas.
Así pues, es posible que los conductores
que le siguen no vean las señales. Es
importante comprobar de vez en cuando
que las luces del remolque funcionan.
También debe comprobar las luces cada
vez que desconecte y vuelva a conectar
los cables.
No conecte el sistema de iluminación de
un remolque directamente al del
vehículo. Utilice sólo cables
homologados para remolque.
En un concesionario autorizado de
HYUNDAI le ayudarán a instalar los
cables.

Conducción
90 5

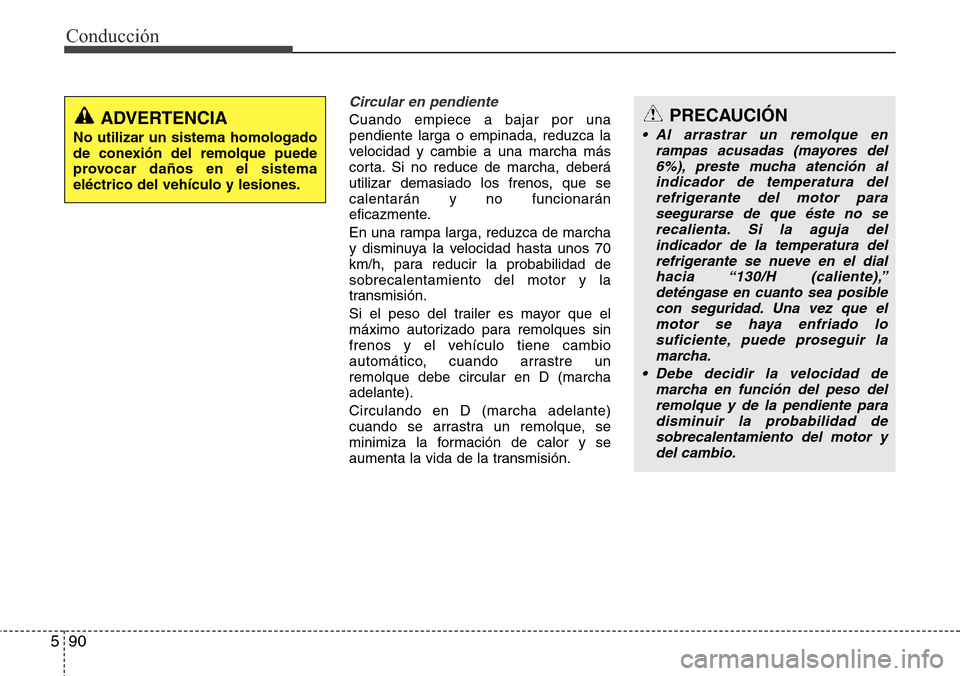

Circular en pendiente
Cuando empiece a bajar por una
pendiente larga o empinada, reduzca la
velocidad y cambie a una marcha más
corta. Si no reduce de marcha, deberá
utilizar demasiado los frenos, que se
calentarán y no funcionarán
eficazmente.
En una rampa larga, reduzca de marcha
y disminuya la velocidad hasta unos 70
km/h, para reducir la probabilidad de
sobrecalentamiento del motor y la
transmisión.
Si el peso del trailer es mayor que el
máximo autorizado para remolques sin
frenos y el vehículo tiene cambio
automático, cuando arrastre un
remolque debe circular en D (marcha
adelante).
Circulando en D (marcha adelante)
cuando se arrastra un remolque, se
minimiza la formación de calor y se
aumenta la vida de la transmisión.ADVERTENCIA
No utilizar un sistema homologado
de conexión del remolque puede
provocar daños en el sistema
eléctrico del vehículo y lesiones.
PRECAUCIÓN
• Al arrastrar un remolque en
rampas acusadas (mayores del
6%), preste mucha atención al
indicador de temperatura del
refrigerante del motor para
seegurarse de que éste no se
recalienta. Si la aguja del
indicador de la temperatura del
refrigerante se nueve en el dial
hacia “130/H (caliente),”
deténgase en cuanto sea posible
con seguridad. Una vez que el
motor se haya enfriado lo
suficiente, puede proseguir la
marcha.
• Debe decidir la velocidad de
marcha en función del peso del
remolque y de la pendiente para
disminuir la probabilidad de
sobrecalentamiento del motor y
del cambio.

591
Conducción

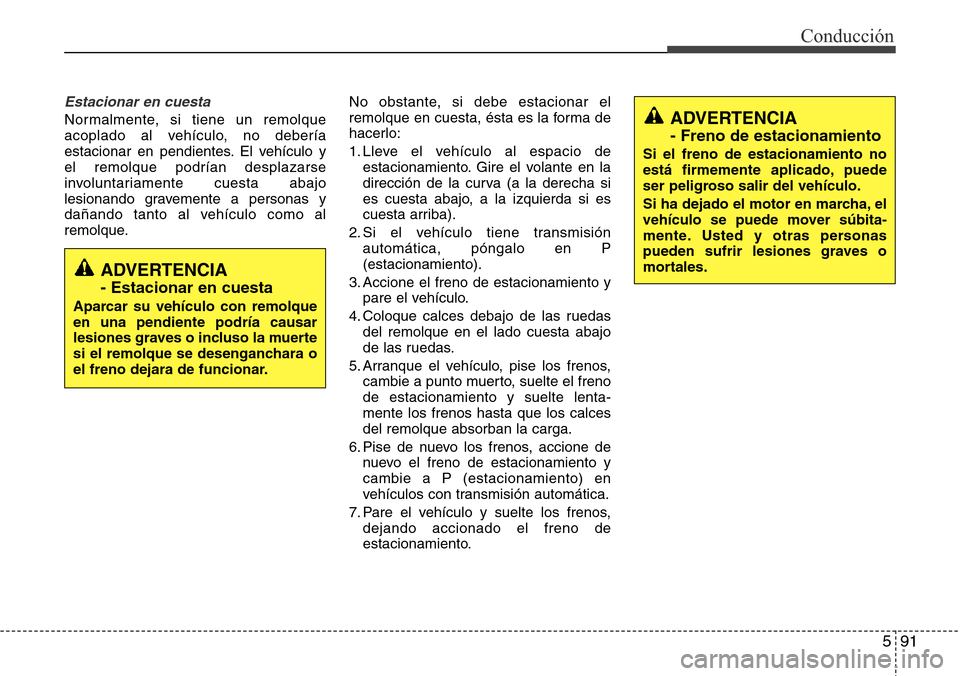

Estacionar en cuesta
Normalmente, si tiene un remolque
acoplado al vehículo, no debería
estacionar en pendientes. El vehículo y
el remolque podrían desplazarse
involuntariamente cuesta abajo
lesionando gravemente a personas y
dañando tanto al vehículo como al
remolque.No obstante, si debe estacionar el
remolque en cuesta, ésta es la forma de
hacerlo:
1. Lleve el vehículo al espacio de
estacionamiento. Gire el volante en la
dirección de la curva (a la derecha si
es cuesta abajo, a la izquierda si es
cuesta arriba).
2. Si el vehículo tiene transmisión
automática, póngalo en P
(estacionamiento).
3. Accione el freno de estacionamiento y
pare el vehículo.
4. Coloque calces debajo de las ruedas
del remolque en el lado cuesta abajo
de las ruedas.
5. Arranque el vehículo, pise los frenos,
cambie a punto muerto, suelte el freno
de estacionamiento y suelte lenta-
mente los frenos hasta que los calces
del remolque absorban la carga.
6. Pise de nuevo los frenos, accione de
nuevo el freno de estacionamiento y
cambie a P (estacionamiento) en
vehículos con transmisión automática.
7. Pare el vehículo y suelte los frenos,
dejando accionado el freno de
estacionamiento.
ADVERTENCIA
- Estacionar en cuesta
Aparcar su vehículo con remolque
en una pendiente podría causar
lesiones graves o incluso la muerte
si el remolque se desenganchara o
el freno dejara de funcionar.
ADVERTENCIA
- Freno de estacionamiento
Si el freno de estacionamiento no
está firmemente aplicado, puede
ser peligroso salir del vehículo.
Si ha dejado el motor en marcha, el
vehículo se puede mover súbita-
mente. Usted y otras personas
pueden sufrir lesiones graves o
mortales.

Conducción
92 5

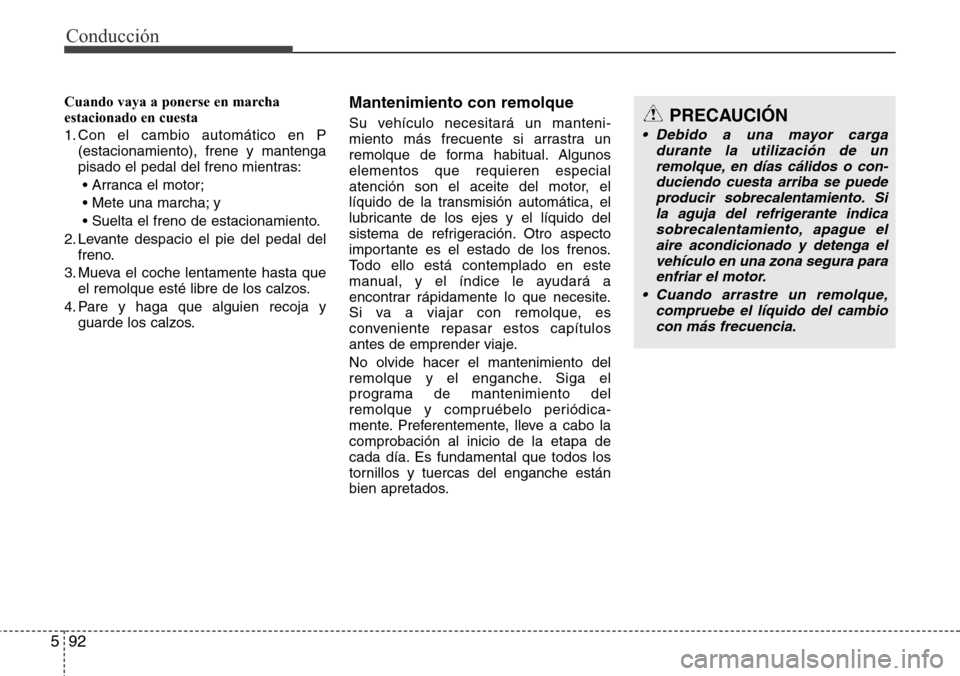

Cuando vaya a ponerse en marcha
estacionado en cuesta
1. Con el cambio automático en P
(estacionamiento), frene y mantenga
pisado el pedal del freno mientras:
• Arranca el motor;
• Mete una marcha; y
• Suelta el freno de estacionamiento.
2. Levante despacio el pie del pedal del
freno.
3. Mueva el coche lentamente hasta que
el remolque esté libre de los calzos.
4. Pare y haga que alguien recoja y
guarde los calzos.Mantenimiento con remolque
Su vehículo necesitará un manteni-
miento más frecuente si arrastra un
remolque de forma habitual. Algunos
elementos que requieren especial
atención son el aceite del motor, el
líquido de la transmisión automática, el
lubricante de los ejes y el líquido del
sistema de refrigeración. Otro aspecto
importante es el estado de los frenos.
Todo ello está contemplado en este
manual, y el índice le ayudará a
encontrar rápidamente lo que necesite.
Si va a viajar con remolque, es
conveniente repasar estos capítulos
antes de emprender viaje.
No olvide hacer el mantenimiento del
remolque y el enganche. Siga el
programa de mantenimiento del
remolque y compruébelo periódica-
mente. Preferentemente, lleve a cabo la
comprobación al inicio de la etapa de
cada día. Es fundamental que todos los
tornillos y tuercas del enganche están
bien apretados.PRECAUCIÓN
• Debido a una mayor carga
durante la utilización de un
remolque, en días cálidos o con-
duciendo cuesta arriba se puede
producir sobrecalentamiento. Si
la aguja del refrigerante indica
sobrecalentamiento, apague el
aire acondicionado y detenga el
vehículo en una zona segura para
enfriar el motor.
• Cuando arrastre un remolque,
compruebe el líquido del cambio
con más frecuencia.

593
Conducción

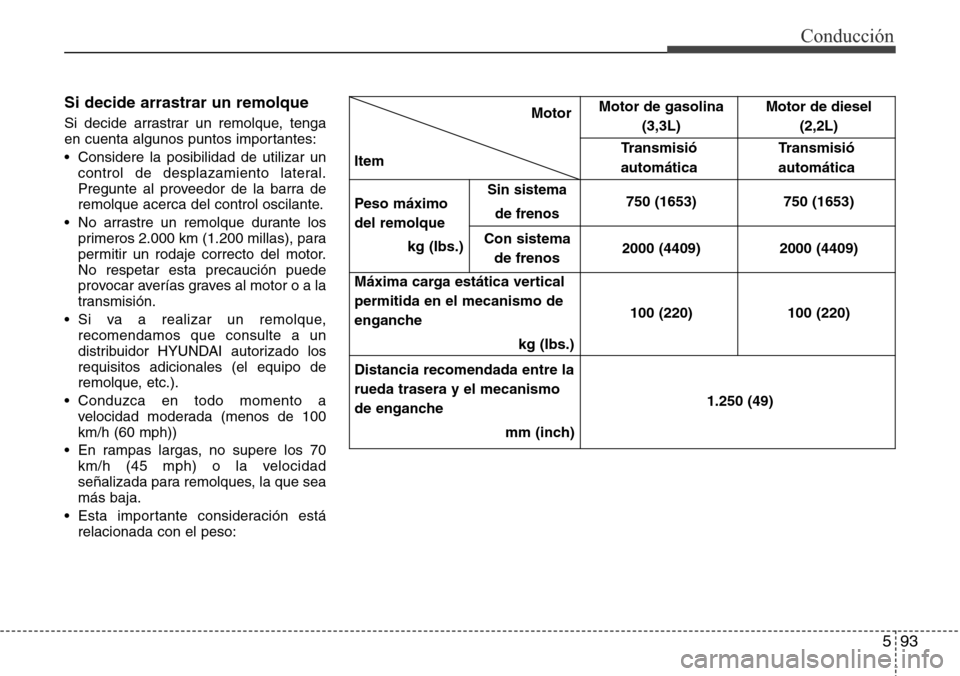

Si decide arrastrar un remolque
Si decide arrastrar un remolque, tenga
en cuenta algunos puntos importantes:
• Considere la posibilidad de utilizar un
control de desplazamiento lateral.
Pregunte al proveedor de la barra de
remolque acerca del control oscilante.
• No arrastre un remolque durante los
primeros 2.000 km (1.200 millas), para
permitir un rodaje correcto del motor.
No respetar esta precaución puede
provocar averías graves al motor o a la
transmisión.
• Si va a realizar un remolque,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado los
requisitos adicionales (el equipo de
remolque, etc.).
• Conduzca en todo momento a
velocidad moderada (menos de 100
km/h (60 mph))
• En rampas largas, no supere los 70
km/h (45 mph) o la velocidad
señalizada para remolques, la que sea
más baja.
• Esta importante consideración está
relacionada con el peso:Motor
ItemMotor de gasolina
(3,3L)Motor de diesel
(2,2L)
Transmisió
automáticaTransmisió
automática
Peso máximo
del remolque
kg (Ibs.)
Sin sistema
de frenos750 (1653) 750 (1653)
Con sistema
de frenos2000 (4409) 2000 (4409)
Máxima carga estática vertical
permitida en el mecanismo de
enganche
kg (Ibs.)100 (220) 100 (220)
Distancia recomendada entre la
rueda trasera y el mecanismo
de enganche
mm (inch)1.250 (49)

Conducción
94 5

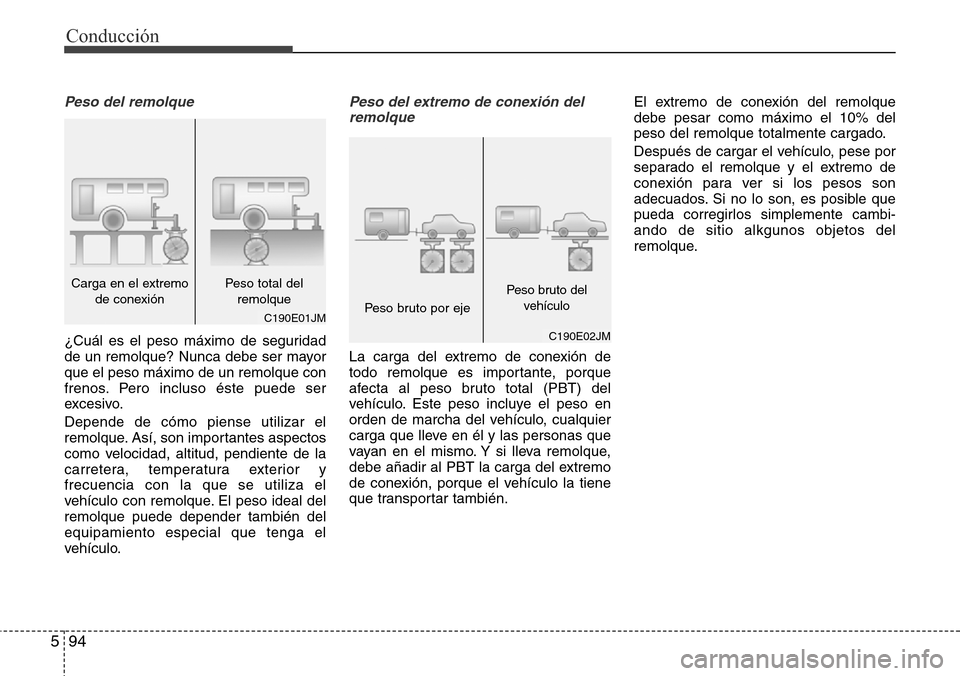

Peso del remolque
¿Cuál es el peso máximo de seguridad
de un remolque? Nunca debe ser mayor
que el peso máximo de un remolque con
frenos. Pero incluso éste puede ser
excesivo.
Depende de cómo piense utilizar el
remolque. Así, son importantes aspectos
como velocidad, altitud, pendiente de la
carretera, temperatura exterior y
frecuencia con la que se utiliza el
vehículo con remolque. El peso ideal del
remolque puede depender también del
equipamiento especial que tenga el
vehículo.
Peso del extremo de conexión del
remolque
La carga del extremo de conexión de
todo remolque es importante, porque
afecta al peso bruto total (PBT) del
vehículo. Este peso incluye el peso en
orden de marcha del vehículo, cualquier
carga que lleve en él y las personas que
vayan en el mismo. Y si lleva remolque,
debe añadir al PBT la carga del extremo
de conexión, porque el vehículo la tiene
que transportar también.El extremo de conexión del remolque
debe pesar como máximo el 10% del
peso del remolque totalmente cargado.
Después de cargar el vehículo, pese por
separado el remolque y el extremo de
conexión para ver si los pesos son
adecuados. Si no lo son, es posible que
pueda corregirlos simplemente cambi-
ando de sitio alkgunos objetos del
remolque.
C190E02JM
Peso bruto por eje
Peso bruto del
vehículo
C190E01JM
Carga en el extremo
de conexiónPeso total del
remolque

595
Conducción

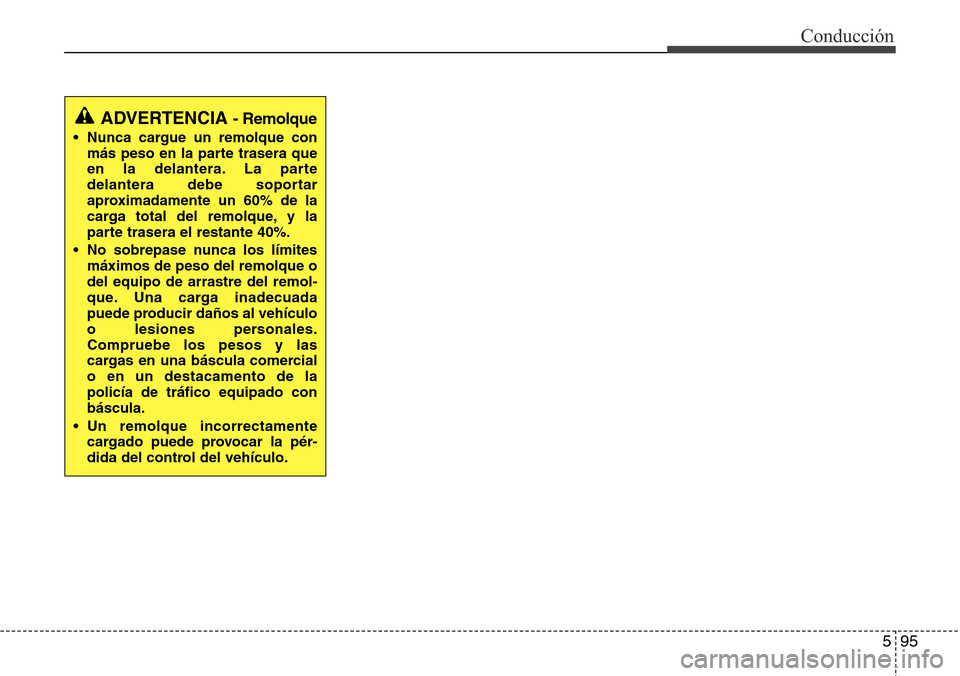

ADVERTENCIA - Remolque
• Nunca cargue un remolque con
más peso en la parte trasera que
en la delantera. La parte
delantera debe soportar
aproximadamente un 60% de la
carga total del remolque, y la
parte trasera el restante 40%.
• No sobrepase nunca los límites
máximos de peso del remolque o
del equipo de arrastre del remol-
que. Una carga inadecuada
puede producir daños al vehículo
o lesiones personales.
Compruebe los pesos y las
cargas en una báscula comercial
o en un destacamento de la
policía de tráfico equipado con
báscula.
• Un remolque incorrectamente
cargado puede provocar la pér-
dida del control del vehículo.
