2016 Hyundai Grand Santa Fe Manual del propietario (in Spanish)

Características de vehículo
64 4

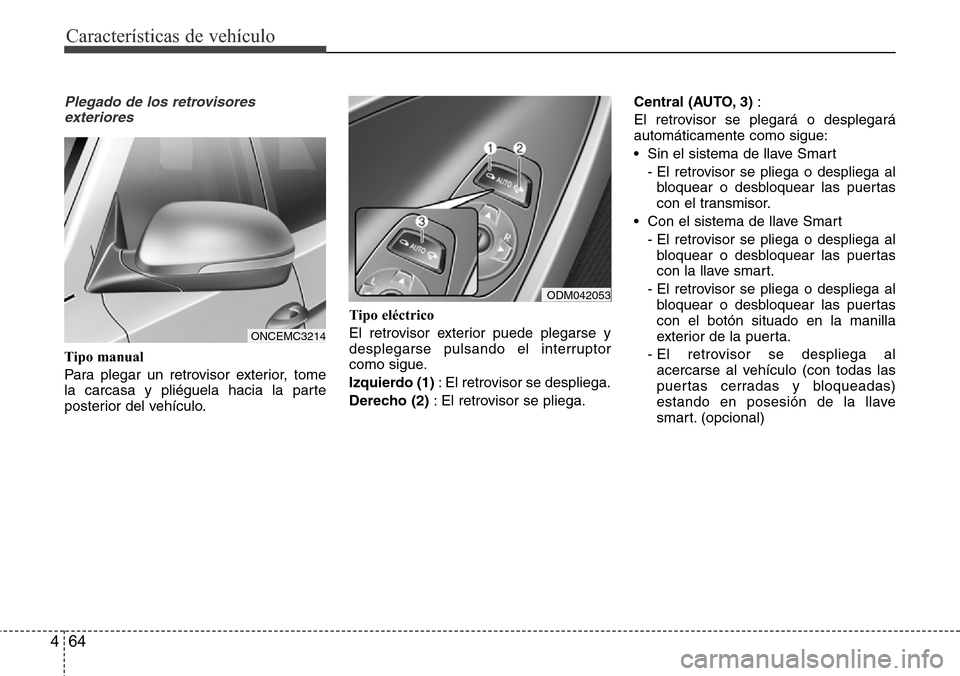

Plegado de los retrovisores
exteriores
Tipo manual
Para plegar un retrovisor exterior, tome
la carcasa y pliéguela hacia la parte
posterior del vehículo.Tipo eléctrico
El retrovisor exterior puede plegarse y
desplegarse pulsando el interruptor
como sigue.
Izquierdo (1) : El retrovisor se despliega.
Derecho (2) : El retrovisor se pliega.Central (AUTO, 3) :
El retrovisor se plegará o desplegará
automáticamente como sigue:
• Sin el sistema de llave Smart
- El retrovisor se pliega o despliega al
bloquear o desbloquear las puertas
con el transmisor.
• Con el sistema de llave Smart
- El retrovisor se pliega o despliega al
bloquear o desbloquear las puertas
con la llave smart.
- El retrovisor se pliega o despliega al
bloquear o desbloquear las puertas
con el botón situado en la manilla
exterior de la puerta.
- El retrovisor se despliega al
acercarse al vehículo (con todas las
puertas cerradas y bloqueadas)
estando en posesión de la llave
smart. (opcional)
ODM042053
ONCEMC3214

465
Características de vehículo

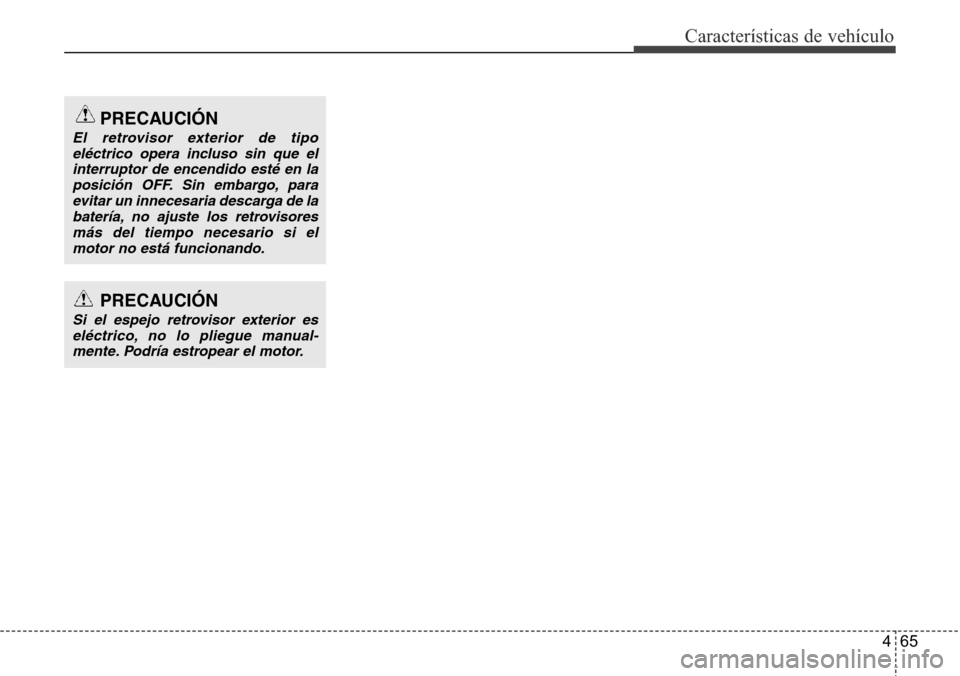

PRECAUCIÓN
Si el espejo retrovisor exterior es
eléctrico, no lo pliegue manual-mente. Podría estropear el motor.
PRECAUCIÓN
El retrovisor exterior de tipo
eléctrico opera incluso sin que el
interruptor de encendido esté en la
posición OFF. Sin embargo, para
evitar un innecesaria descarga de la
batería, no ajuste los retrovisores
más del tiempo necesario si el
motor no está funcionando.

Características de vehículo
66 4

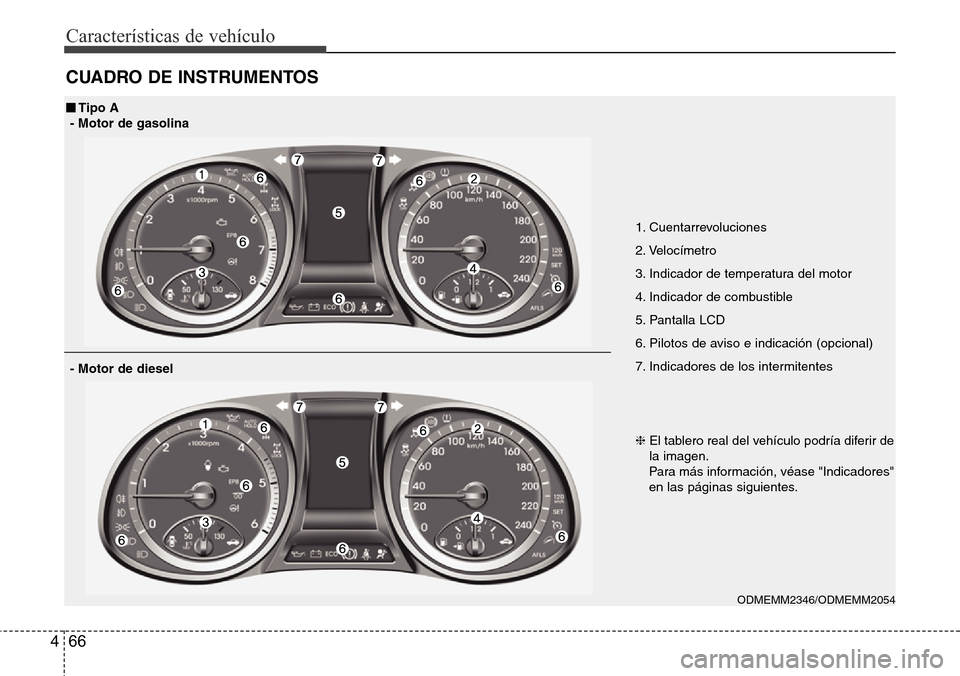

CUADRO DE INSTRUMENTOS
ODMEMM2346/ODMEMM2054
■Tipo A
- Motor de gasolina
- Motor de diesel
1. Cuentarrevoluciones
2. Velocímetro
3. Indicador de temperatura del motor
4. Indicador de combustible
5. Pantalla LCD
6. Pilotos de aviso e indicación (opcional)
7. Indicadores de los intermitentes
❈El tablero real del vehículo podría diferir de
la imagen.
Para más información, véase "Indicadores"
en las páginas siguientes.

467
Características de vehículo
ODMEMM2347/ODMEMM2055

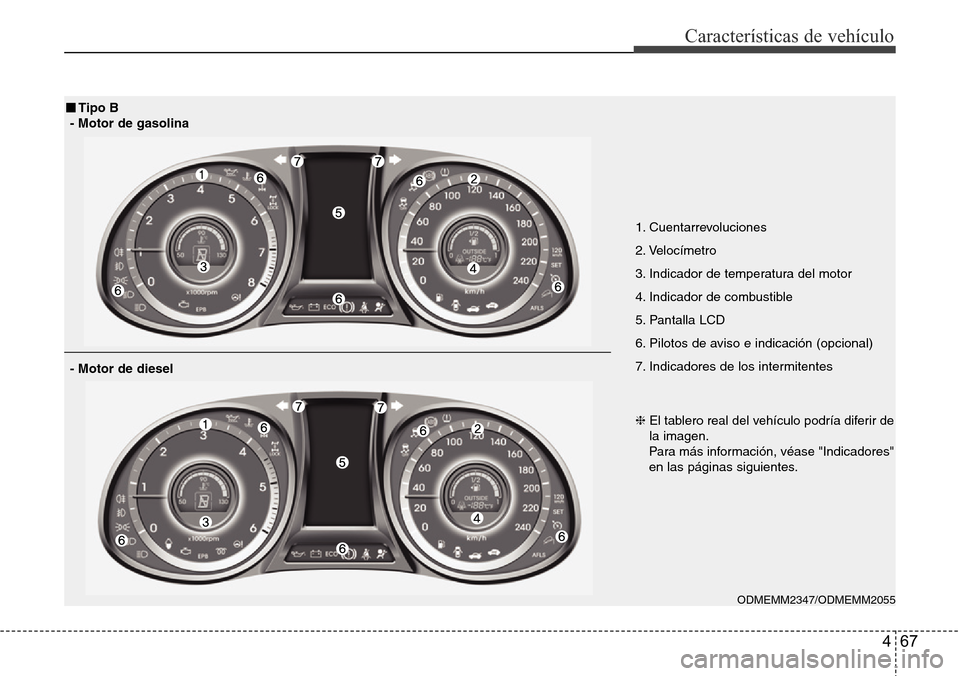

■Tipo B
- Motor de gasolina
- Motor de diesel
1. Cuentarrevoluciones
2. Velocímetro
3. Indicador de temperatura del motor
4. Indicador de combustible
5. Pantalla LCD
6. Pilotos de aviso e indicación (opcional)
7. Indicadores de los intermitentes
❈El tablero real del vehículo podría diferir de
la imagen.
Para más información, véase "Indicadores"
en las páginas siguientes.

Características de vehículo
68 4

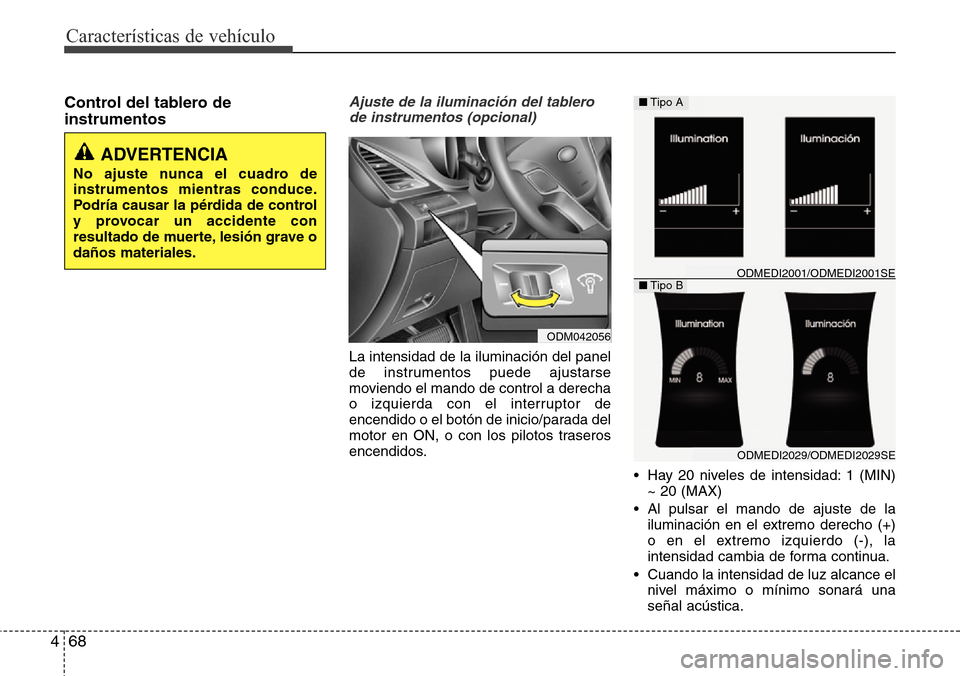

Control del tablero de
instrumentosAjuste de la iluminación del tablero
de instrumentos (opcional)
La intensidad de la iluminación del panel
de instrumentos puede ajustarse
moviendo el mando de control a derecha
o izquierda con el interruptor de
encendido o el botón de inicio/parada del
motor en ON, o con los pilotos traseros
encendidos.
• Hay 20 niveles de intensidad: 1 (MIN)
~ 20 (MAX)
• Al pulsar el mando de ajuste de la
iluminación en el extremo derecho (+)
o en el extremo izquierdo (-), la
intensidad cambia de forma continua.
• Cuando la intensidad de luz alcance el
nivel máximo o mínimo sonará una
señal acústica.
ODM042056
■Tipo A
■Tipo B
ODMEDI2029/ODMEDI2029SE
ODMEDI2001/ODMEDI2001SE
ADVERTENCIA
No ajuste nunca el cuadro de
instrumentos mientras conduce.
Podría causar la pérdida de control
y provocar un accidente con
resultado de muerte, lesión grave o
daños materiales.

469
Características de vehículo
El velocímetro indica la velocidad del vehículo y está calibrado a millas por hora (mph)
y/o kilómetros por hora (km/h).).

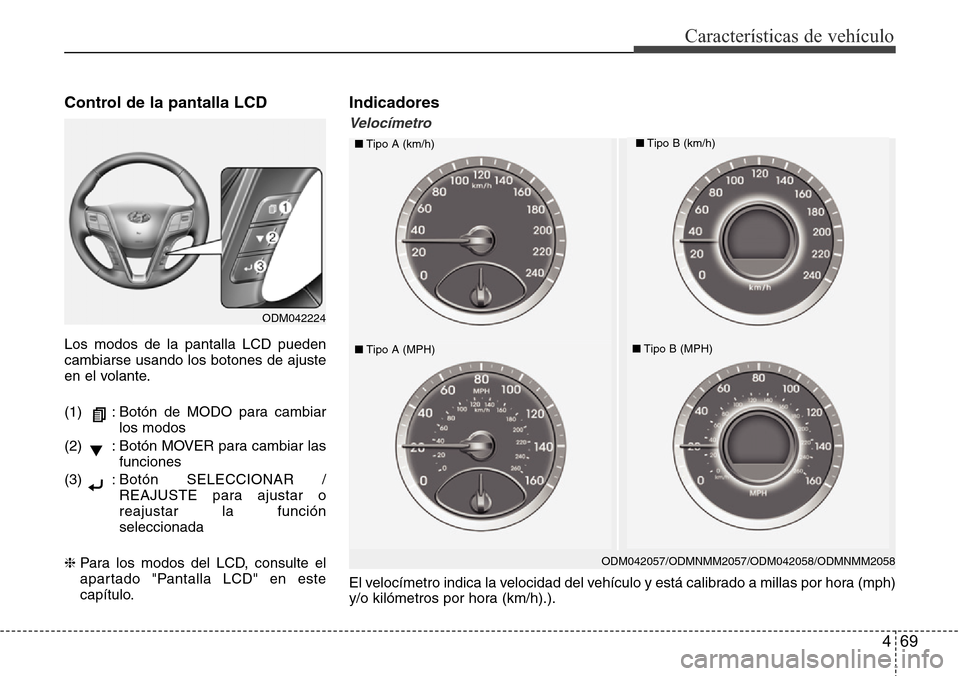

Control de la pantalla LCD
Los modos de la pantalla LCD pueden
cambiarse usando los botones de ajuste
en el volante.
(1) : Botón de MODO para cambiar
los modos
(2) : Botón MOVER para cambiar las
funciones
(3) :Botón SELECCIONAR /
REAJUSTE para ajustar o
reajustar la función
seleccionada
❈Para los modos del LCD, consulte el
apartado "Pantalla LCD" en este
capítulo.
Indicadores
Velocímetro
ODM042057/ODMNMM2057/ODM042058/ODMNMM2058
■Tipo A (km/h)■Tipo B (km/h)
■Tipo A (MPH)■Tipo B (MPH)
ODM042224

Características de vehículo
70 4

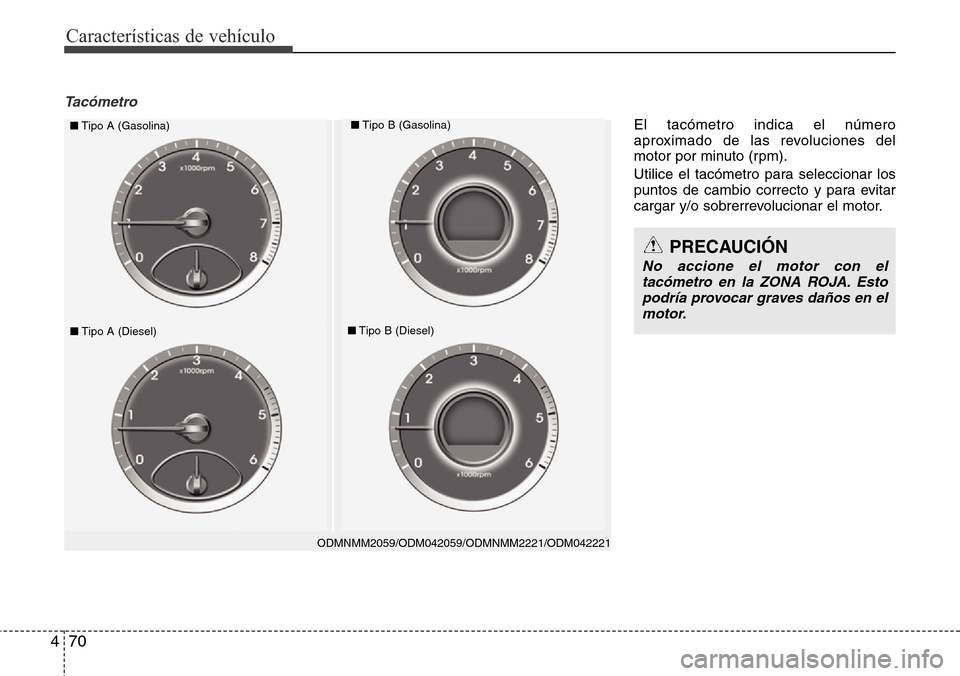

Tacómetro
ODMNMM2059/ODM042059/ODMNMM2221/ODM042221
■Tipo A (Gasolina)■Tipo B (Gasolina)
■Tipo A (Diesel)■Tipo B (Diesel)
PRECAUCIÓN
No accione el motor con el
tacómetro en la ZONA ROJA. Esto
podría provocar graves daños en el
motor.
El tacómetro indica el número
aproximado de las revoluciones del
motor por minuto (rpm).
Utilice el tacómetro para seleccionar los
puntos de cambio correcto y para evitar
cargar y/o sobrerrevolucionar el motor.

471
Características de vehículo

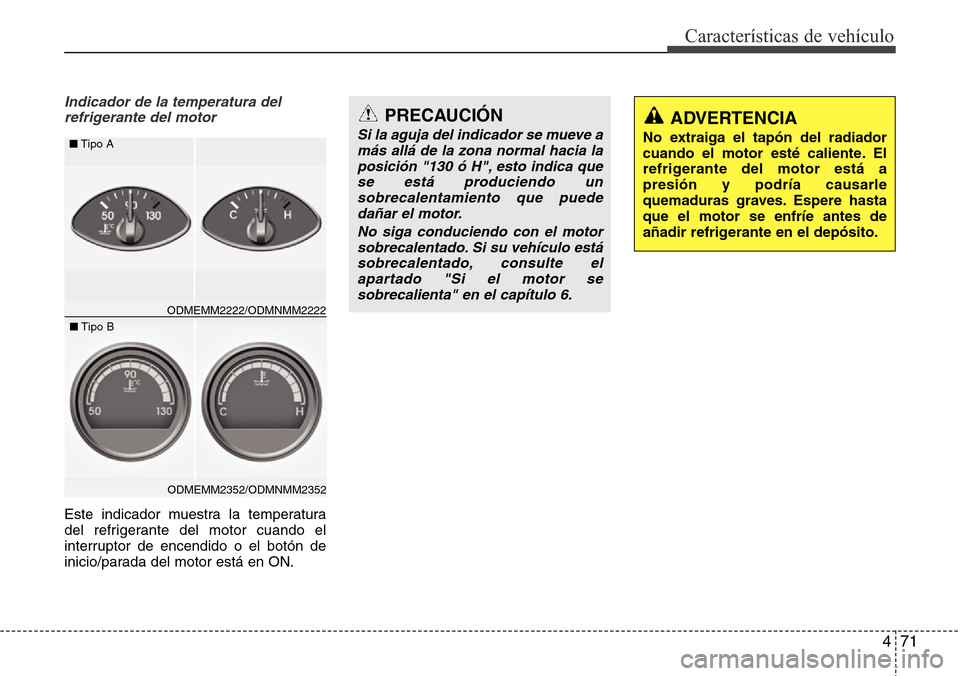

Indicador de la temperatura del
refrigerante del motor
Este indicador muestra la temperatura
del refrigerante del motor cuando el
interruptor de encendido o el botón de
inicio/parada del motor está en ON.
ADVERTENCIA
No extraiga el tapón del radiador
cuando el motor esté caliente. El
refrigerante del motor está a
presión y podría causarle
quemaduras graves. Espere hasta
que el motor se enfríe antes de
añadir refrigerante en el depósito.
PRECAUCIÓN
Si la aguja del indicador se mueve a
más allá de la zona normal hacia la
posición "130 ó H", esto indica que
se está produciendo un
sobrecalentamiento que puede
dañar el motor.
No siga conduciendo con el motor
sobrecalentado. Si su vehículo está
sobrecalentado, consulte el
apartado "Si el motor se
sobrecalienta" en el capítulo 6.■Tipo A
■Tipo B
ODMEMM2222/ODMNMM2222
ODMEMM2352/ODMNMM2352
