2016 Hyundai Aslan 아슬란 AG - 사용 설명서 (in Korean)

7-37
정기 점검
7
주 의
•타이어의 손상은 눈으로 확인하기 힘든
경우가 있습니다. 타이어 손상시 공기가
빠질 수 있으므로, 눈으로 타이어 손상
을 확인할 수 없더라도 타이어 손상이
의심되는 경우 즉시 가까운 자사 서비스
센터 또는 블루핸즈에서 점검을 받거나
타이어를 교체 하십시오.
•오프로드, 험로, 패인도로, 맨홀, 연석에
의한 타이어 손상은 보증범위에 포함되
지 않으므로 각별히 주의 하십시오.
•장착된 타이어의 사양은 타이어 측면에
표시된 정보를 확인하십시오.
0저편평비 타이어
저편평비 타이어는 타이어의 편평비가 ‘50’ 이하
인 타이어를 의미하며, 스포티한 디자인을 위해
제공되고 있습니다.
저편평비 타이어는 핸들링 및 제동성능에 최적
화 되어 승차감 및 주행소음은 일반적인 타이어
에 비해 나쁠 수 있습니다.
주 의
저편평비 타이어는 타이어 측면 높이가 낮
아서 타이어와 휠이 일반적인 타이어 보다
쉽게 손상될 수 있으므로 아래와 같은 사항
에 주의 하십시오.
- 오프로드 및 험로 주행 시, 타이어와 휠
이 손상될 수 있으므로 주의가 필요하
며, 주행 후에는 타이어 손상을 점검하
십시오.
- 패인 노면, 과속방지턱, 맨홀, 연석 등을
통과할 때에는, 속도를 낮추고 타이어
손상에 주의 하십시오.
- 타이어에 충격이 가해진 경우, 즉시 타
이어를 검사하거나 자사 직영 서비스센
터 또는 블루핸즈에서 점검을 받으십시
오.
- 타이어 손상을 줄이기 위해 매 3,000km
주행마다 타이어를 점검하여 적정 공기
압을 유지하십시오.

7-38
정기 점검
차량의 전기장치는 전기 과부하를 방지하기 위해
퓨즈가 설치되어 있으므로 전기 장치가 작동되지
않으면 우선 퓨즈 단선 여부를 점검 하십시오.
만일, 퓨즈가 단선되면 그 퓨즈가 보호하고 있는
모든 전기장치는 작동되지 않으니, 퓨즈를 교체
하십시오.
반드시 규정된 용량의 퓨즈만을 사용하십시오.
퓨즈의 교체
주 의
•퓨즈를 제거하기 위해 드라이버나 금속
물체를 이용하지 마십시오. 합선 등으
로 인해 전기 장치에 큰 손상을 입힐 수
있습니다.
•퓨즈 교체 후에도 계속 퓨즈가 단선되면
전기장치의 다른 과부하가 있으니 자사
직영 서비스센터 또는 블루핸즈에 정비
를 의뢰하십시오.
•규정용량의 퓨즈를 사용치 않거나, 철사,
구리선 또는 은박지 등을 사용하면 전기
장치에 과부하가 발생하여 관련 전기장
치가 손상되거나 화재가 발생할 수 있습
니다.
•퓨즈의 교체는 시동을 「OFF」 하고 모든
전기장치의 스위치를 끈 후, 배터리(-)
단자를 분리한 상태에서 안전한 장소에
서 교체하십시오.
•퓨즈 및 릴레이 교체시 확실하게 꽂혀
있는지 확인하십시오.
불완전하게 꽂혀 있을 경우 접촉불량으
로 인해 차량 내부의 전기장치 및 배선
이 손상되거나 화재가 발생 할 수 있습
니다.
단선단선
단선단선
단선단선
단선단선
정상정상
정상정상
정상정상
정상정상
OLF074075OLF074075

7-39
정기 점검
7
알아두기
퓨즈 라벨 표기 정보
차량 전장품 사양 적용에 따라 퓨즈 라벨에
표기되어 있는 전장품이 미 장착될 수 있습
니다.
0실내 퓨즈
손잡이를 잡아 당겨 커버를 분리하십시오.
시동 「OFF」 상태에서 모든 전기장치 스위치를 끈
후, 엔진룸 내 퓨즈/릴레이 패널에 있는 퓨즈 교체
용 클립(퓨즈 뽑개)으로 단선된 퓨즈를 제거하고
같은 용량의 예비퓨즈를 손으로 단단히 꽂으십시
오. 예비 퓨즈는 엔진룸 퓨즈박스에 일부 설치되
어 있으나 , 없을 경우에는 오디오 같이 차량 작동
을 위해서 반드시 필요치 않은 장치의 같은 용량
퓨즈를 사용하십시오.
OAG074015OAG074015
•차량의 전기 배선을 추가 또는 임의로
변경하지 마십시오.
•같은 용량의 퓨즈로 교체하고 다른 용량
의 퓨즈로는 절대로 교체하지 마십시오.
만일, 높은 용량의 퓨즈로 교체시 전기
배선 손상의 원인 및 화재의 위험이 있
습니다.
경 고 주 의
•볼트 및 너트로 체결되어 있는 퓨즈, 릴
레이 및 터미널을 임의로 분해/조립하지
마십시오. 불완전한 체결 및 잘못된 조
립 토크는 화재의 원인이 될 수 있으므
로, 자사 직영 서비스센터 또는 블루핸
즈에 정비를 의뢰하십시오.
•퓨즈 및 릴레이가 꽂히는 터미널에 드라
이버나 임의 개조용 배선을 꽂지 마십시
오. 접촉 불량으로 인한 고장의 원인이
됩니다.

7-40
정기 점검
•예비 퓨즈가 없을시 오디오 퓨즈와 같은
차량 작동을 위해서 필요하지 않은 회로
에서 같은 용량의 퓨즈를 사용하십시오.
•전조등이나 다른 전기장치가 작동하지 않
고 실내 퓨즈가 양호하면 엔진룸 퓨즈 또
는 메인 퓨즈를 점검한 후 단선되었으면
교체하십시오.
•블레이드 타입의 퓨즈일 경우 실내 퓨즈
박스에 설치된 퓨즈 교체용 클립(퓨즈 뽑
개)으로 단선된 퓨즈를 제거하고 같은 용
량의 예비퓨즈를 손으로 단단히 삽입하십
시오.
•전조등,전방안개등,방향지시등,외부 미
등,실내 스위치 조명,주간전조등,스태틱
벤딩등이 작동 불량일 경우 전구에 이상
이 없다면 가까운 자사 서비스센터 또는
블루핸즈에 의뢰하십시오.
OAG074016OAG074016
▶퓨즈 스위치
운전석에 실내 퓨즈박스에 위치한 퓨즈 스위
치는 항상 「ON」 위치에 두십시오. 「OFF」로
위치시킬 경우 AVN, 시계와 같은 시스템을
재설정해야 할 경우가 발생할 수 있으며, 스
마트 키 작동에 제한을 줄 수 있습니다.
「OFF」 에 위치할 경우 계기판에 주의 문구가
표시됩니다.(4장, 「계기판」 의 「LCD 표시창
경고문」 을 참조하십시오.)
주 의
•퓨즈 스위치를 반복적으로 작동시키면
스위치가 마모될 수 있으므로, 항상 「ON」
위치에 두고 사용하십시오.
•차량을 장기간(1개월 이상) 주차시켜 놓
을 경우, 배터리의 자가 방전을 방지하
기 위하여 퓨즈 스위치를 「OFF」 에 두십
시오.

7-41
정기 점검
7
▶메인 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 것으로 교체하십시오.
만약 메인 퓨즈가 단선되었으면 다음과 같이
하십시오.
1. 배터리 음극 케이블을 분리하십시오.
2. 배터리 (+) 단자에 위치한 고정 너트를 분
리하십시오.
3. 같은 용량의 새로운 퓨즈로 교체하십시오.
4. 분해의 역순으로 재 장착하십시오.
▶멀티 퓨즈
시동을 끄고, 모든 전기 장치 스위치를 끈 후
퓨즈를 점검하십시오. 만약 단선되었으면 같
은 용량의 새로운 것으로 교체하십시오.
만약 멀티 퓨즈가 단선되었으면 다음과 같이
하십시오.
1. 배터리 음극 케이블을 분리하십시오.
2. 엔진룸 내부 우측에 있는 퓨즈 박스 커버
를 분리하십시오.
3. 퓨즈에 고정된 너트를 분리하십시오.
4. 같은 용량의 새로운 퓨즈로 교체하십시오.
5. 분해의 역순으로 재 장착하십시오.
OAG074019OAG074019OAG074020OAG074020
0엔진룸 퓨즈박스
잠금쇠를 누른 후 커버를 분리하십시오.
작동하지 않는 전기장치의 퓨즈를 점검하여 단
선되었으면 교체하십시요.
OAG074017OAG074017
OAG074018OAG074018

7-42
정기 점검
주 의
멀티퓨즈가 볼트/너트로 고정되어 있을 경
우는 임의 분해/조립하지 마십시오. 불완전
체결 및 잘못된 조립 토크는 화재의 원인이
될 수 있으므로, 자사 직영 서비스센터 또는
블루핸즈에 정비를 의뢰하십시오.
엔진룸 퓨즈박스를 닫을 시 락킹음 확인을
통해 커버 닫힘을 확인하십시오.
엔진룸 퓨즈 박스가 정상체결 되지 않으면
수분유입으로 인하여 전자 장치의 비정상
작동이 발생할 수 있습니다.
경 고

7-43
정기 점검
7

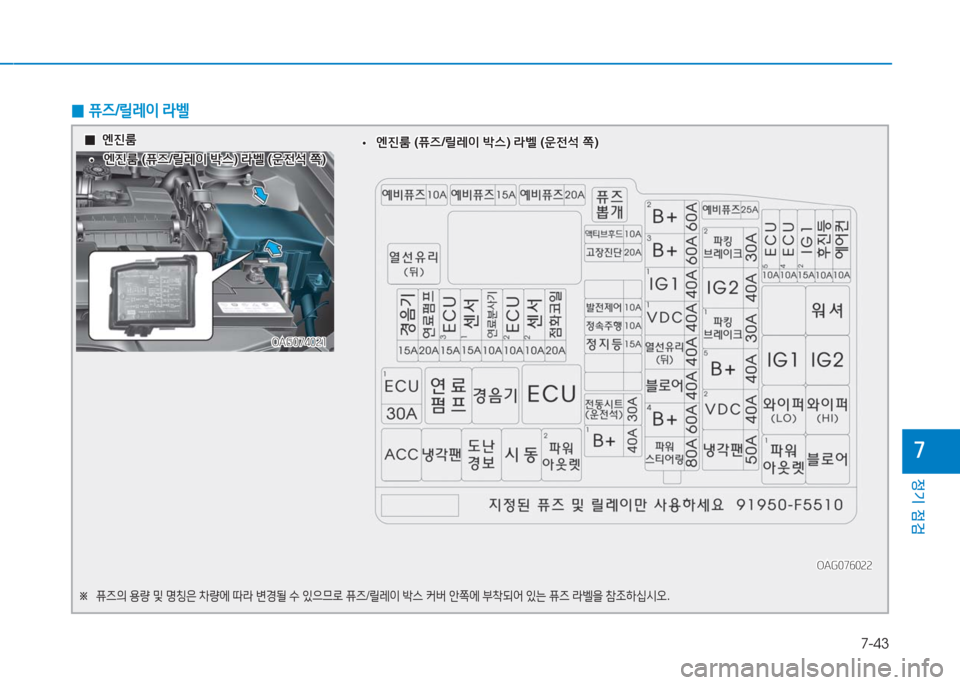

0퓨즈/릴레이 라벨
OAG076022OAG076022
OAG074021OAG074021
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참조하십시오.
••엔진룸 (퓨즈/릴레이 박스) 라벨 (운전석 쪽)엔진룸 (퓨즈/릴레이 박스) 라벨 (운전석 쪽)
••엔진룸 (퓨즈/릴레이 박스) 라벨 (운전석 쪽)엔진룸 (퓨즈/릴레이 박스) 라벨 (운전석 쪽) 00엔진룸엔진룸

7-44
정기 점검

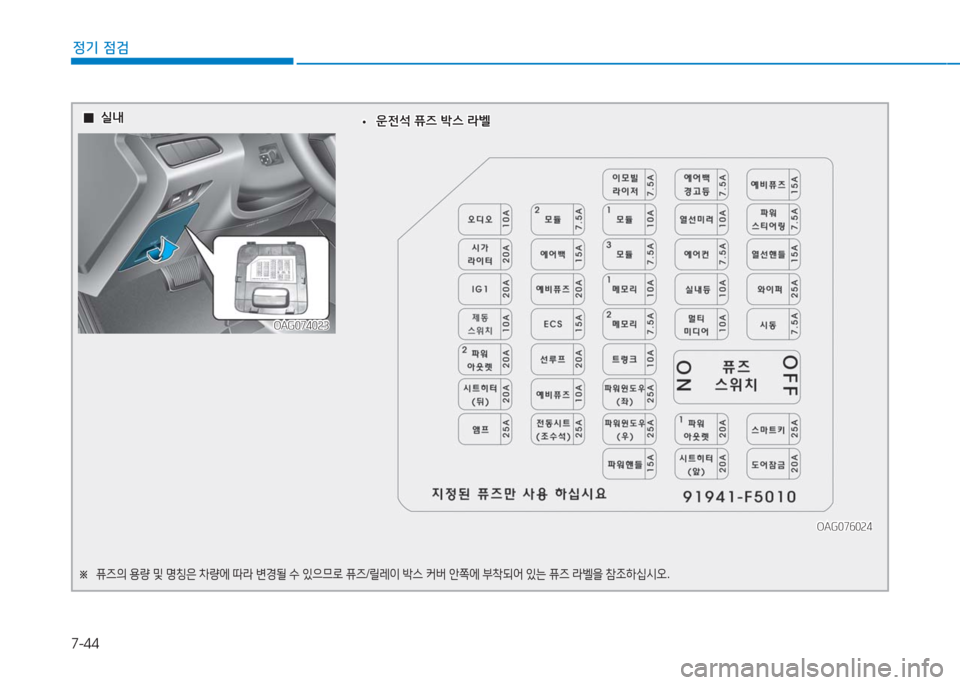

00실내실내
OAG074023OAG074023
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참조하십시오.
OAG076024OAG076024
••운전석 퓨즈 박스 라벨운전석 퓨즈 박스 라벨
