4-125
편의 장치
4
지시에 따라 변속레버를 변경하면 이때부터
스티어링 휠만 자동으로 돌아갑니다. 이때,
스티어링 휠 사이에 손을넣을 경우 부상 발생
이 우려되오니 조향 제어 중에는 손을 스티어
링 휠 사이에 두지 마십시오.
스티어링 휠 조향 지원을 못하도록 꽉 잡고
있을 경우, 시스템이 해제됩니다.
단, 운전자는 브레이크에서 발을 떼기 전에
반드시 주변의 장애물을 한번 더 확인하고 항
상 브레이크를 사용하여 서행하십시오.
브레이크 페달에서 발을 놓아도 차가 후진하
지 않을 때는 주변 장애물을 직접 확인한 후
에 가속페달을 사용하여 차량을 후진시키십
시오.
단, 이때 차량의 속도가 7km/h 를 넘지 않도
록 하시고, 필요 시는 즉시 브레이크를 밟아
감속하십시오. 7km/h 이상의 속도가 되면 시
스템이 해제됩니다.
4. 스티어링 휠 제어 출차지원 (평행출차)
탐색된 앞뒤 차량(또는 물체) 과의 거리에 따
라 「D」(주행) 또는 「R」(후진) 기어 안내문이
나옵니다.
OAG044165OAG044165
00A타입A타입
OAG044166OAG044166
00B타입B타입
OAG044164OAG044164
00A타입A타입 00B타입B타입

4-126
편의 장치
5. 출차완료
출차지원이 완료되면 알림음과 함께 출차지
원 완료 표시가 화면에 나타납니다.
핸들을 출차하고자하는 방향으로 최대한 꺾
고 주위 도로 상황을 판단하여 수동으로 출차
하십시오.
주 의
•출차 시 스티어링 휠이 완전히 돌아간
후 브레이크를 밟고 천천히 전진 또는
후진하십시오.
•출차 진행 중 주차보조 시스템의 3차 경
보음(연속음)이 발생할 경우에는 물체가
차량과 근접해 있다는 의미입니다. 운전
자가 직접 주변 장애물을 확인하십시오.
•벽이나 도로 턱에 근접하여 협소한 공간
에 주차된 차량의 경우 시스템 작동 중
안전을 위하여 시스템이 해제 될 수 있
습니다. 운전자가 직접 주변 장애물을
확인하여 출차하십시오.
●출차 진행중 시스템 해제 방법
「」 또는 「」 버튼을 눌러 해제하는 경우
시스템 정상동작에 방해가 되어 해제됩니다.
주 의
항상 브레이크를 사용하면서 서행하십시오.
OAG044176OAG044176
00A타입A타입 00B타입B타입

4-127
편의 장치
4
- 출차 진행중 시스템 자동 해제 되는 경우
•ABS/TCS/ECS 작동 시
•TCS/ESC OFF 시
- 출차조향지원 시스템 작동 조건이 아닌
경우
• TCS/ESC OFF시
●기타 안내문
주차조향보조 시스템 작동 시, 안내 순서에
상관없이 위와 같은 안내문이 화면에 나타날
수 있습니다.
또한 위 또는 앞에서 언급된 안내문구 이외에
도 상황에 따라 다른 안내문이 나타날 수도
있습니다.
따라서, 시스템 작동 시는 화면에 나타나는
안내문과 음성 안내에 따라 조작하되, 항상
안전과 관련된 사항은 운전자가 주의를 기울
여 작동하십시오.
●시스템 고장 경고
주차조향보조 시스템에 이상이 있을 때, 시스
템을 작동시키면, 위와 같은 안내문이 화면에
나타나고, 본 시스템 작동 버튼 내 표시등이
깜빡거리며 경보음이 3회 울립니다.
(고장 유형에 따라 주차보조 시스템은 작동
가능할 수도 있습니다.)
이때는 주차조향보조 시스템은 사용하지 마
시고, 가까운 자사 서비스센터 또는 블루핸즈
에서 점검을 받으십시오.
OAG044177OAG044177OAG044178OAG044178
00A타입A타입 00A타입A타입 00B타입B타입 00B타입B타입

4-128
편의 장치

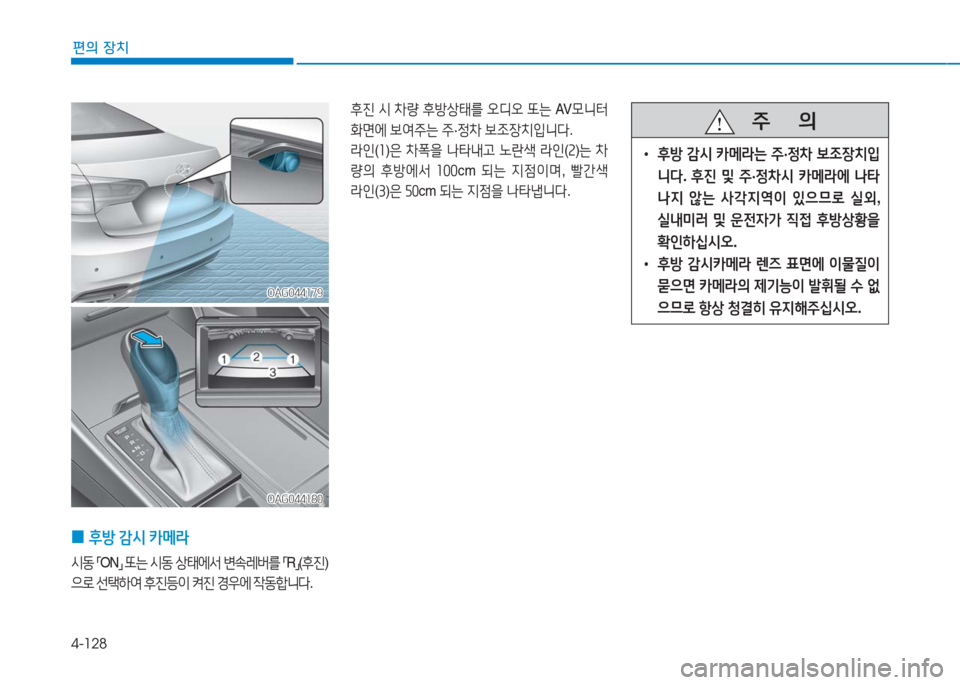

0후방 감시 카메라
시동 「ON」 또는 시동 상태에서 변속레버를 「R」(후진)
으로 선택하여 후진등이 켜진 경우에 작동합니다.
OAG044179OAG044179
OAG044180OAG044180
후진 시 차량 후방상태를 오디오 또는 AV모니터
화면에 보여주는 주·정차 보조장치입니다.
라인(1)은 차폭을 나타내고 노란색 라인(2)는 차
량의 후방에서 100cm 되는 지점이며, 빨간색
라인(3)은 50cm 되는 지점을 나타냅니다.
주 의
•후방 감시 카메라는 주·정차 보조장치입
니다. 후진 및 주·정차시 카메라에 나타
나지 않는 사각지역이 있으므로 실외,
실내미러 및 운전자가 직접 후방상황을
확인하십시오.
•후방 감시카메라 렌즈 표면에 이물질이
묻으면 카메라의 제기능이 발휘될 수 없
으므로 항상 청결히 유지해주십시오.

4-129
편의 장치
4
주 의
1. 전방 카메라
2. 좌/우측 카메라
3. 후방 카메라
•어라운드 뷰 모니터(AVM) 시스템은 보
조 주차지원 시스템입니다. 안전을 위하
여 전•후방/좌우 시야를 직접 확인하십
시오.
•전방, 좌/우측, 후방 카메라 렌즈 표면에
이물질이 묻으면 카메라가 제 기능을 발
휘할 수 없으므로 항상 청결히 유지해주
십시오.

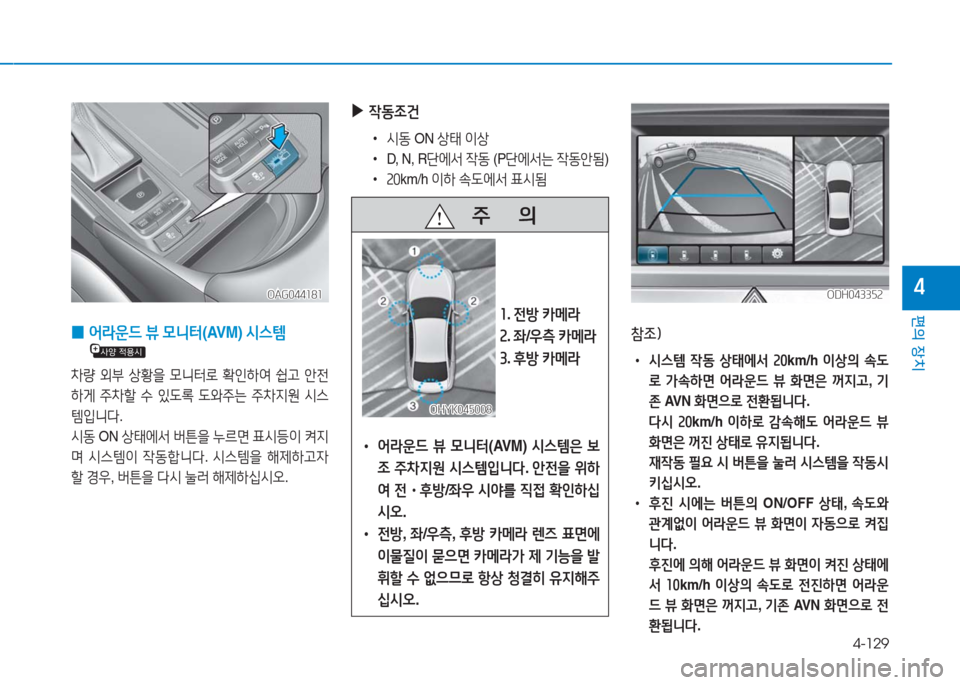

0 어라운드 뷰 모니터(AVM) 시스템
차량 외부 상황을 모니터로 확인하여 쉽고 안전
하게 주차할 수 있도록 도와주는 주차지원 시스
템입니다.
시동 ON 상태에서 버튼을 누르면 표시등이 켜지
며 시스템이 작동합니다. 시스템을 해제하고자
할 경우, 버튼을 다시 눌러 해제하십시오.
OAG044181OAG044181
참조)
•시스템 작동 상태에서 20km/h 이상의 속도
로 가속하면 어라운드 뷰 화면은 꺼지고, 기
존 AVN 화면으로 전환됩니다.
다시 20km/h 이하로 감속해도 어라운드 뷰
화면은 꺼진 상태로 유지됩니다.
재작동 필요 시 버튼을 눌러 시스템을 작동시
키십시오.
•후진 시에는 버튼의 ON/OFF 상태, 속도와
관계없이 어라운드 뷰 화면이 자동으로 켜집
니다.
후진에 의해 어라운드 뷰 화면이 켜진 상태에
서 10km/h 이상의 속도로 전진하면 어라운
드 뷰 화면은 꺼지고, 기존 AVN 화면으로 전
환됩니다.
▶작동조건
•시동 ON 상태 이상
•D, N , R단에서 작동 (P단에서는 작동안됨)
•20km/h 이하 속도에서 표시됨
ODH043352ODH043352
OHYK045008OHYK045008

4-130
편의 장치
차량의 고장, 예기치 못한 상황 등의 비상시 주위
차량에 경고등을 깜빡여 사고를 방지하기 위해
사용합니다.
비상경고등은 시동상태와 상관없이 작동하며,
모든 방향지시등이 일제히 깜빡입니다.
비상경고등이 깜빡이는 동안 방향지시등은 작동
하지 않습니다.

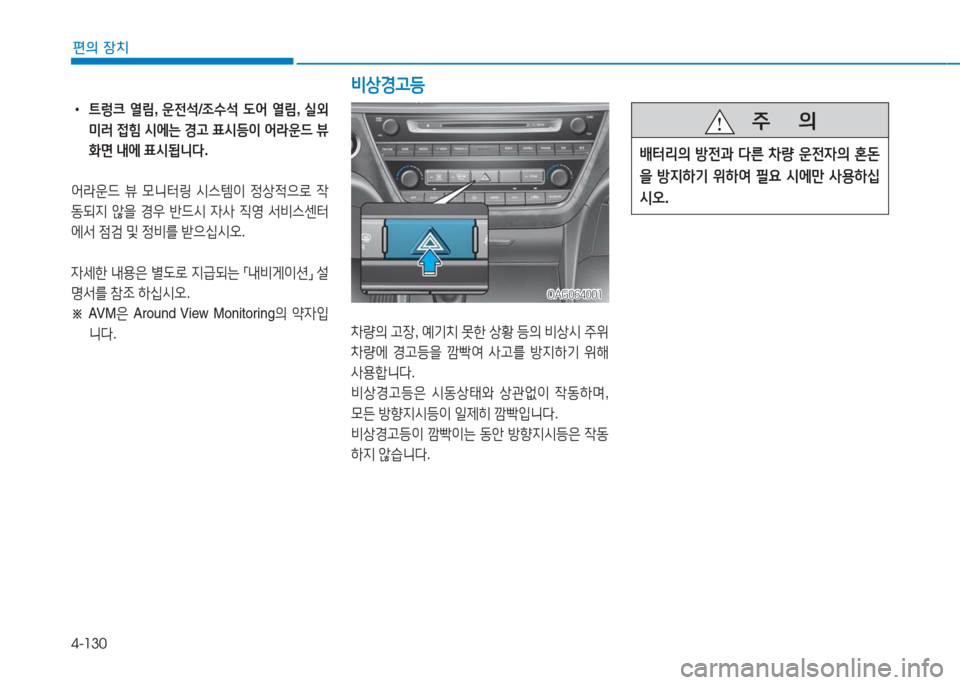

비상경고등
OAG064001OAG064001
주 의
배터리의 방전과 다른 차량 운전자의 혼돈
을 방지하기 위하여 필요 시에만 사용하십
시오.
•트렁크 열림, 운전석/조수석 도어 열림, 실외
미러 접힘 시에는 경고 표시등이 어라운드 뷰
화면 내에 표시됩니다.
어라운드 뷰 모니터링 시스템이 정상적으로 작
동되지 않을 경우 반드시 자사 직영 서비스센터
에서 점검 및 정비를 받으십시오.
자세한 내용은 별도로 지급되는 「내비게이션」 설
명서를 참조 하십시오.
※ AVM은 Around View Monitoring의 약자입
니다.

4-131
편의 장치
4

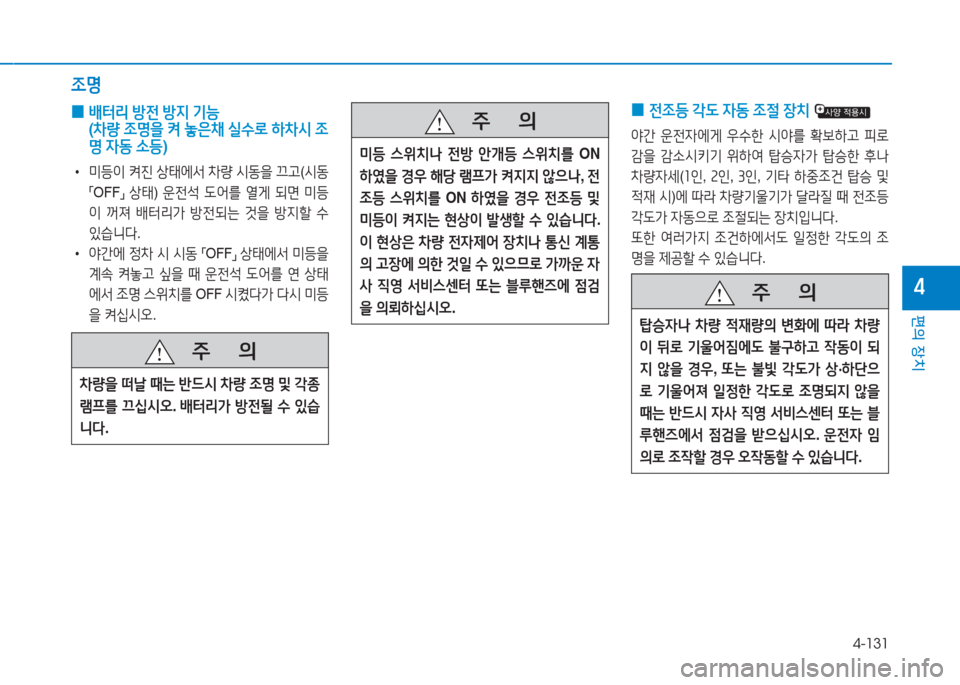

0 배터리 방전 방지 기능
(차량 조명을 켜 놓은채 실수로 하차시 조
명 자동 소등)
•미등이 켜진 상태에서 차량 시동을 끄고(시동
「OFF」 상태) 운전석 도어를 열게 되면 미등
이 꺼져 배터리가 방전되는 것을 방지할 수
있습니다.
•야간에 정차 시 시동 「OFF」 상태에서 미등을
계속 켜놓고 싶을 때 운전석 도어를 연 상태
에서 조명 스위치를 OFF 시켰다가 다시 미등
을 켜십시오.
조명
주 의
차량을 떠날 때는 반드시 차량 조명 및 각종
램프를 끄십시오. 배터리가 방전될 수 있습
니다.
0전조등 각도 자동 조절 장치
야간 운전자에게 우수한 시야를 확보하고 피로
감을 감소시키기 위하여 탑승자가 탑승한 후나
차량자세(1인, 2인, 3인, 기타 하중조건 탑승 및
적재 시)에 따라 차량기울기가 달라질 때 전조등
각도가 자동으로 조절되는 장치입니다.
또한 여러가지 조건하에서도 일정한 각도의 조
명을 제공할 수 있습니다.
주 의
탑승자나 차량 적재량의 변화에 따라 차량
이 뒤로 기울어짐에도 불구하고 작동이 되
지 않을 경우, 또는 불빛 각도가 상·하단으
로 기울어져 일정한 각도로 조명되지 않을
때는 반드시 자사 직영 서비스센터 또는 블
루핸즈에서 점검을 받으십시오. 운전자 임
의로 조작할 경우 오작동할 수 있습니다.
주 의
미등 스위치나 전방 안개등 스위치를 ON
하였을 경우 해당 램프가 켜지지 않으나, 전
조등 스위치를 ON 하였을 경우 전조등 및
미등이 켜지는 현상이 발생할 수 있습니다.
이 현상은 차량 전자제어 장치나 통신 계통
의 고장에 의한 것일 수 있으므로 가까운 자
사 직영 서비스센터 또는 블루핸즈에 점검
을 의뢰하십시오.

4-132
편의 장치

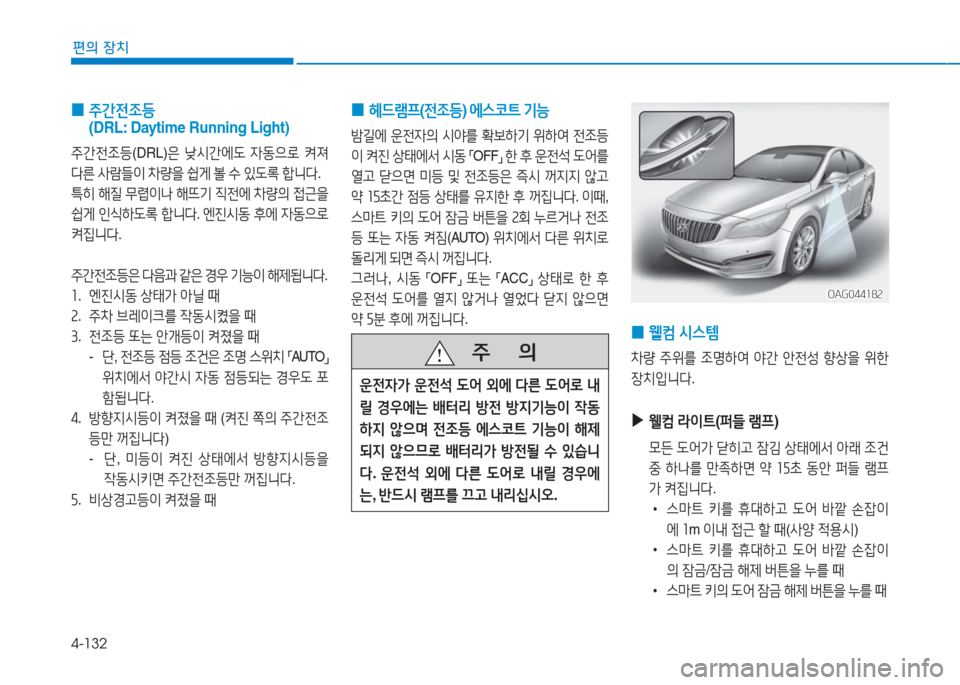

0 주간전조등
(DRL: Daytime Running Light)
주간전조등(DRL)은 낮시간에도 자동으로 켜져
다른 사람들이 차량을 쉽게 볼 수 있도록 합니다.
특히 해질 무렵이나 해뜨기 직전에 차량의 접근을
쉽게 인식하도록 합니다. 엔진시동 후에 자동으로
켜집니다.
주간전조등은 다음과 같은 경우 기능이 해제됩니다.
1. 엔진시동 상태가 아닐 때
2. 주차 브레이크를 작동시켰을 때
3. 전조등 또는 안개등이 켜졌을 때
- 단, 전조등 점등 조건은 조명 스위치 「AUTO」
위치에서 야간시 자동 점등되는 경우도 포
함됩니다.
4. 방향지시등이 켜졌을 때 (켜진 쪽의 주간전조
등만 꺼집니다)
- 단, 미등이 켜진 상태에서 방향지시등을
작동시키면 주간전조등만 꺼집니다.
5. 비상경고등이 켜졌을 때
0 헤드램프(전조등) 에스코트 기능
밤길에 운전자의 시야를 확보하기 위하여 전조등
이 켜진 상태에서 시동 「OFF」 한 후 운전석 도어를
열고 닫으면 미등 및 전조등은 즉시 꺼지지 않고
약 15초간 점등 상태를 유지한 후 꺼집니다. 이때,
스마트 키의 도어 잠금 버튼을 2회 누르거나 전조
등 또는 자동 켜짐(AUTO) 위치에서 다른 위치로
돌리게 되면 즉시 꺼집니다.
그러나, 시동 「OFF」 또는 「ACC」 상태로 한 후
운전석 도어를 열지 않거나 열었다 닫지 않으면
약 5분 후에 꺼집니다.
주 의
운전자가 운전석 도어 외에 다른 도어로 내
릴 경우에는 배터리 방전 방지기능이 작동
하지 않으며 전조등 에스코트 기능이 해제
되지 않으므로 배터리가 방전될 수 있습니
다. 운전석 외에 다른 도어로 내릴 경우에
는, 반드시 램프를 끄고 내리십시오.
0웰컴 시스템
차량 주위를 조명하여 야간 안전성 향상을 위한
장치입니다.
▶웰컴 라이트(퍼들 램프)
모든 도어가 닫히고 잠김 상태에서 아래 조건
중 하나를 만족하면 약 15초 동안 퍼들 램프
가 켜집니다.
•스마트 키를 휴대하고 도어 바깥 손잡이
에 1m 이내 접근 할 때(사양 적용시)
•스마트 키를 휴대하고 도어 바깥 손잡이
의 잠금/잠금 해제 버튼을 누를 때
•스마트 키의 도어 잠금 해제 버튼을 누를 때
OAG044182OAG044182
