2016 Hyundai Aslan 아슬란 AG - 사용 설명서 (in Korean)

6-23
비상시 응급 조치
6

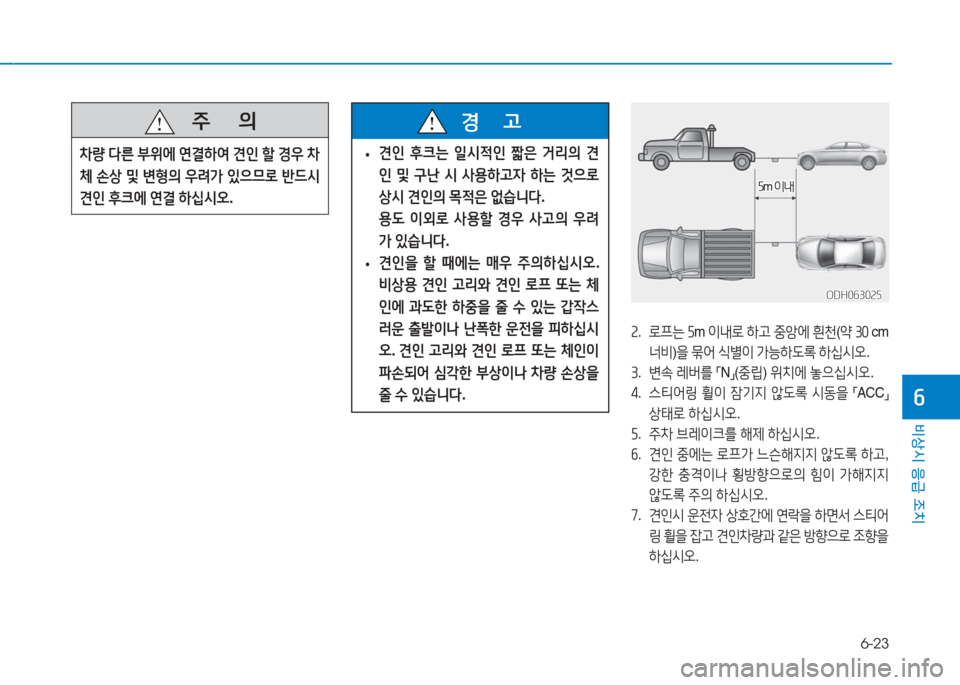

2. 로프는 5m 이내로 하고 중앙에 흰천(약 30 cm
너비)을 묶어 식별이 가능하도록 하십시오.
3. 변속 레버를 「N」(중립) 위치에 놓으십시오.
4. 스티어링 휠이 잠기지 않도록 시동을 「ACC」
상태로 하십시오.
5. 주차 브레이크를 해제 하십시오.
6. 견인 중에는 로프가 느슨해지지 않도록 하고,
강한 충격이나 횡방향으로의 힘이 가해지지
않도록 주의 하십시오.
7. 견인시 운전자 상호간에 연락을 하면서 스티어
링 휠을 잡고 견인차량과 같은 방향으로 조향을
하십시오.
5m 이내5m 이내
ODH063025ODH063025
주 의
차량 다른 부위에 연결하여 견인 할 경우 차
체 손상 및 변형의 우려가 있으므로 반드시
견인 후크에 연결 하십시오.
•견인 후크는 일시적인 짧은 거리의 견
인 및 구난 시 사용하고자 하는 것으로
상시 견인의 목적은 없습니다.
용도 이외로 사용할 경우 사고의 우려
가 있습니다.
•견인을 할 때에는 매우 주의하십시오.
비상용 견인 고리와 견인 로프 또는 체
인에 과도한 하중을 줄 수 있는 갑작스
러운 출발이나 난폭한 운전을 피하십시
오. 견인 고리와 견인 로프 또는 체인이
파손되어 심각한 부상이나 차량 손상을
줄 수 있습니다.
경 고

6-24
비상시 응급 조치

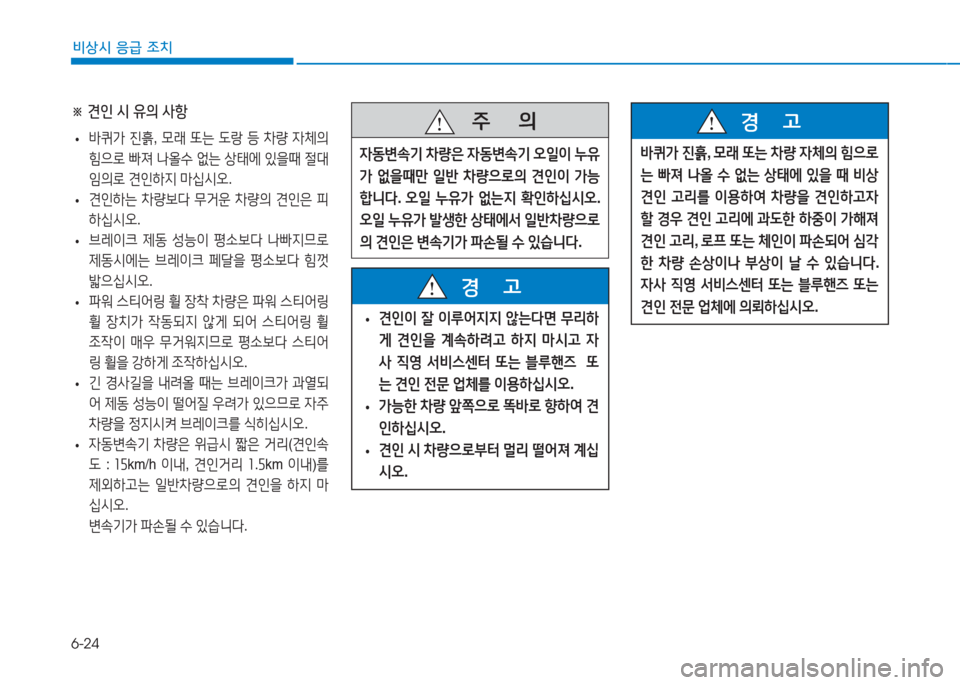

※ 견인 시 유의 사항
•바퀴가 진흙, 모래 또는 도랑 등 차량 자체의
힘으로 빠져 나올수 없는 상태에 있을때 절대
임의로 견인하지 마십시오.
•견인하는 차량보다 무거운 차량의 견인은 피
하십시오.
•브레이크 제동 성능이 평소보다 나빠지므로
제동시에는 브레이크 페달을 평소보다 힘껏
밟으십시오.
•파워 스티어링 휠 장착 차량은 파워 스티어링
휠 장치가 작동되지 않게 되어 스티어링 휠
조작이 매우 무거워지므로 평소보다 스티어
링 휠을 강하게 조작하십시오.
•긴 경사길을 내려올 때는 브레이크가 과열되
어 제동 성능이 떨어질 우려가 있으므로 자주
차량을 정지시켜 브레이크를 식히십시오.
•자동변속기 차량은 위급시 짧은 거리(견인속
도 : 15km/h 이내, 견인거리 1.5km 이내)를
제외하고는 일반차량으로의 견인을 하지 마
십시오.
변속기가 파손될 수 있습니다.
주 의
자동변속기 차량은 자동변속기 오일이 누유
가 없을때만 일반 차량으로의 견인이 가능
합니다. 오일 누유가 없는지 확인하십시오.
오일 누유가 발생한 상태에서 일반차량으로
의 견인은 변속기가 파손될 수 있습니다.
•견인이 잘 이루어지지 않는다면 무리하
게 견인을 계속하려고 하지 마시고 자
사 직영 서비스센터 또는 블루핸즈 또
는 견인 전문 업체를 이용하십시오.
•가능한 차량 앞쪽으로 똑바로 향하여 견
인하십시오.
•견인 시 차량으로부터 멀리 떨어져 계십
시오.
경 고
바퀴가 진흙, 모래 또는 차량 자체의 힘으로
는 빠져 나올 수 없는 상태에 있을 때 비상
견인 고리를 이용하여 차량을 견인하고자
할 경우 견인 고리에 과도한 하중이 가해져
견인 고리, 로프 또는 체인이 파손되어 심각
한 차량 손상이나 부상이 날 수 있습니다.
자사 직영 서비스센터 또는 블루핸즈 또는
견인 전문 업체에 의뢰하십시오.
경 고

6-25
비상시 응급 조치
6

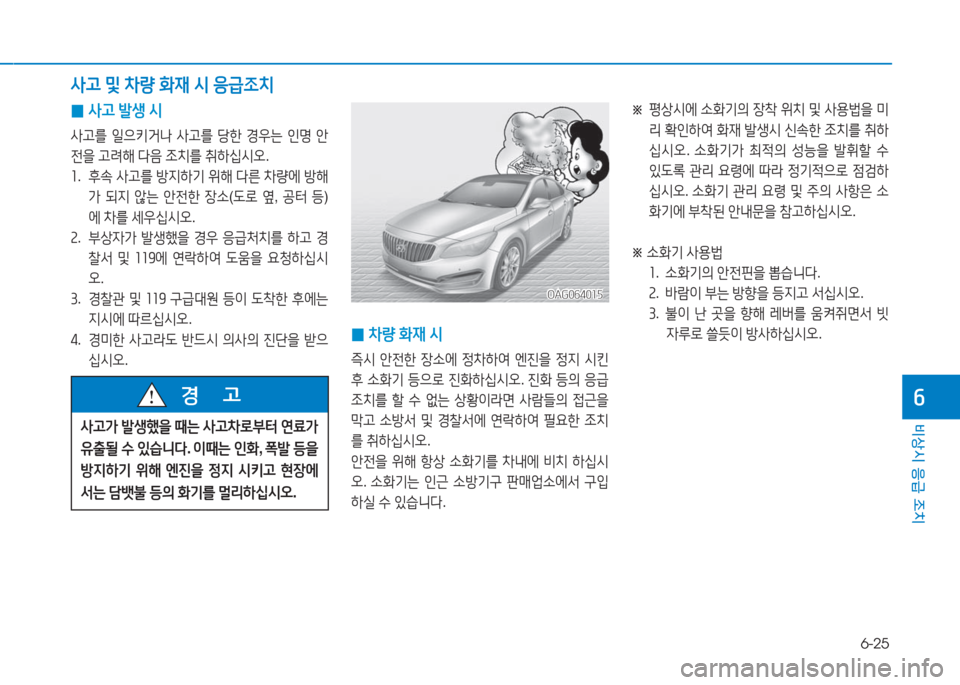

0사고 발생 시
사고를 일으키거나 사고를 당한 경우는 인명 안
전을 고려해 다음 조치를 취하십시오.
1. 후속 사고를 방지하기 위해 다른 차량에 방해
가 되지 않는 안전한 장소(도로 옆, 공터 등)
에 차를 세우십시오.
2. 부상자가 발생했을 경우 응급처치를 하고 경
찰서 및 119에 연락하여 도움을 요청하십시
오.
3. 경찰관 및 119 구급대원 등이 도착한 후에는
지시에 따르십시오.
4. 경미한 사고라도 반드시 의사의 진단을 받으
십시오.
사고 및 차량 화재 시 응급조치
사고가 발생했을 때는 사고차로부터 연료가
유출될 수 있습니다. 이때는 인화, 폭발 등을
방지하기 위해 엔진을 정지 시키고 현장에
서는 담뱃불 등의 화기를 멀리하십시오.
경 고
0차량 화재 시
즉시 안전한 장소에 정차하여 엔진을 정지 시킨
후 소화기 등으로 진화하십시오. 진화 등의 응급
조치를 할 수 없는 상황이라면 사람들의 접근을
막고 소방서 및 경찰서에 연락하여 필요한 조치
를 취하십시오.
안전을 위해 항상 소화기를 차내에 비치 하십시
오. 소화기는 인근 소방기구 판매업소에서 구입
하실 수 있습니다.
OAG064015OAG064015
※ 평상시에 소화기의 장착 위치 및 사용법을 미
리 확인하여 화재 발생시 신속한 조치를 취하
십시오. 소화기가 최적의 성능을 발휘할 수
있도록 관리 요령에 따라 정기적으로 점검하
십시오. 소화기 관리 요령 및 주의 사항은 소
화기에 부착된 안내문을 참고하십시오.
※ 소화기 사용법
1. 소화기의 안전핀을 뽑습니다.
2. 바람이 부는 방향을 등지고 서십시오.
3. 불이 난 곳을 향해 레버를 움켜쥐면서 빗
자루로 쓸듯이 방사하십시오.

6-26
비상시 응급 조치
•라디오를 항상 청취하고 고속도로 안내전화
1588-2504를 이용합시다.
•커브길, 고갯길, 교량 등에는 감속운전을 하
십시오.
•차량방치 및 갓길 주차는 제설작업에 지장을
초래하니 삼가십시오.
•부득이 이석 시 연락처를 반드시 남겨 두십시오.
• 차간 안전거리를 확보하고 브레이크 사용을
자제하십시오.
• 수시로 차량 주변의 눈을 치워 배기관(머플
러)이 막히지 않도록 하십시오.

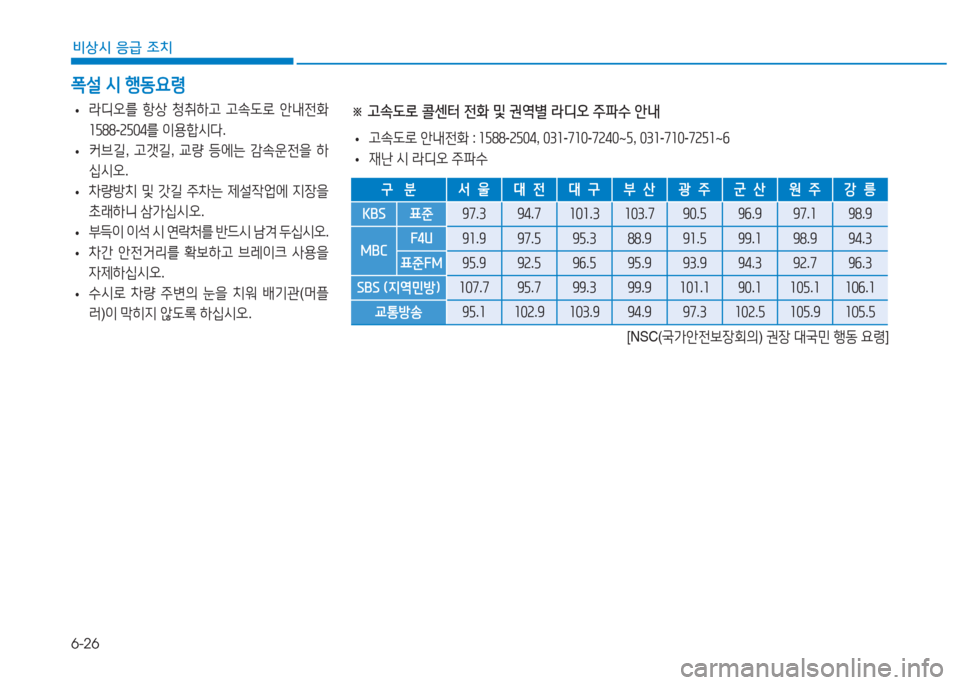

폭설 시 행동요령
※ 고속도로 콜센터 전화 및 권역별 라디오 주파수 안내
•고속도로 안내전화 : 1588-2504, 031-710-7240~5, 031-710-7251~6
•재난 시 라디오 주파수
구 분서 울 대 전 대 구 부 산 광 주 군 산 원 주 강 릉
KBS 표준97.394.7101.3103.790.596.997.198.9
MBCF4U91.997.595.388.991.599.198.994.3
표준FM95.992.596.595.993.994.392.796.3
SBS (지역민방)107.795.799.399.9101.190.1105.1106.1
교통방송95.1102.9103.994.997.3102.5105.9105.5
[NSC(국가안전보장회의) 권장 대국민 행동 요령]

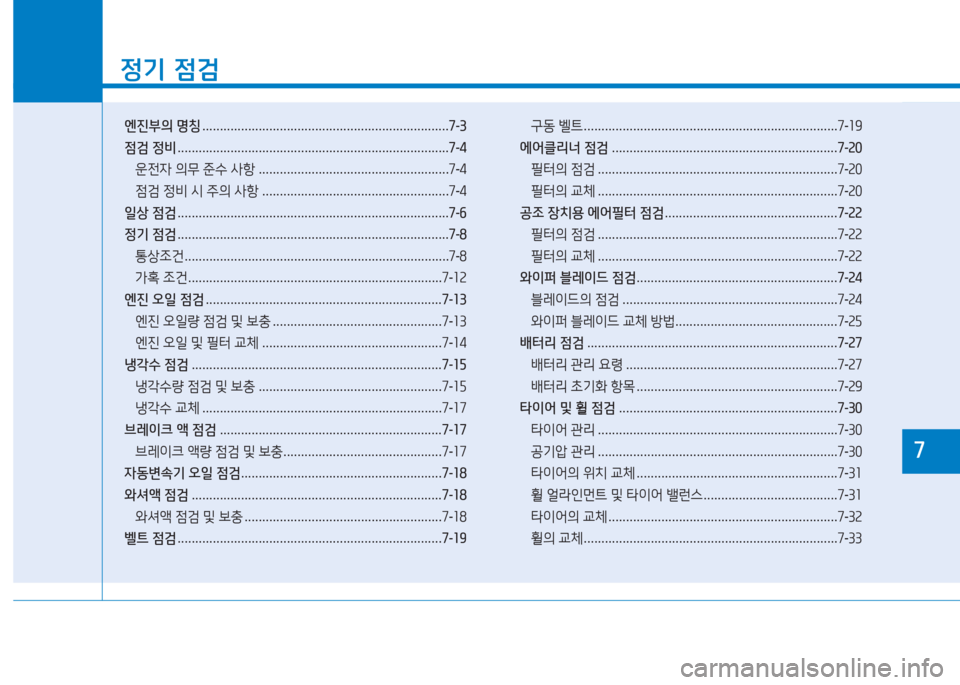

1
정기 점검
엔진부의 명칭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
점검 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
운전자 의무 준수 사항 ......................................................7-4
점검 정비 시 주의 사항 .....................................................7-4
일상 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-6
정기 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
통상조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-12
엔진 오일 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-13
엔진 오일량 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-13
엔진 오일 및 필터 교체 ...................................................7-14
냉각수 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
냉각수량 점검 및 보충 ....................................................7-15
냉각수 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-17
브레이크 액 점검 ...............................................................7-17
브레이크 액량 점검 및 보충 .............................................7-17
자동변속기 오일 점검 .........................................................7-18
와셔액 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-18
와셔액 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-18
벨트 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-19
구동 벨트 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-19
에어클리너 점검 ................................................................7-20
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-20
필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-20
공조 장치용 에어필터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
와이퍼 블레이드 점검 .........................................................7-24
블레이드의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-24
와이퍼 블레이드 교체 방법 ..............................................7-25
배터리 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-27
배터리 관리 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-27
배터리 초기화 항목 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
타이어 및 휠 점검 ..............................................................7-30
타이어 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-30
공기압 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-30
타이어의 위치 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31
휠 얼라인먼트 및 타이어 밸런스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31
타이어의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-32
휠의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
7

정기 점검

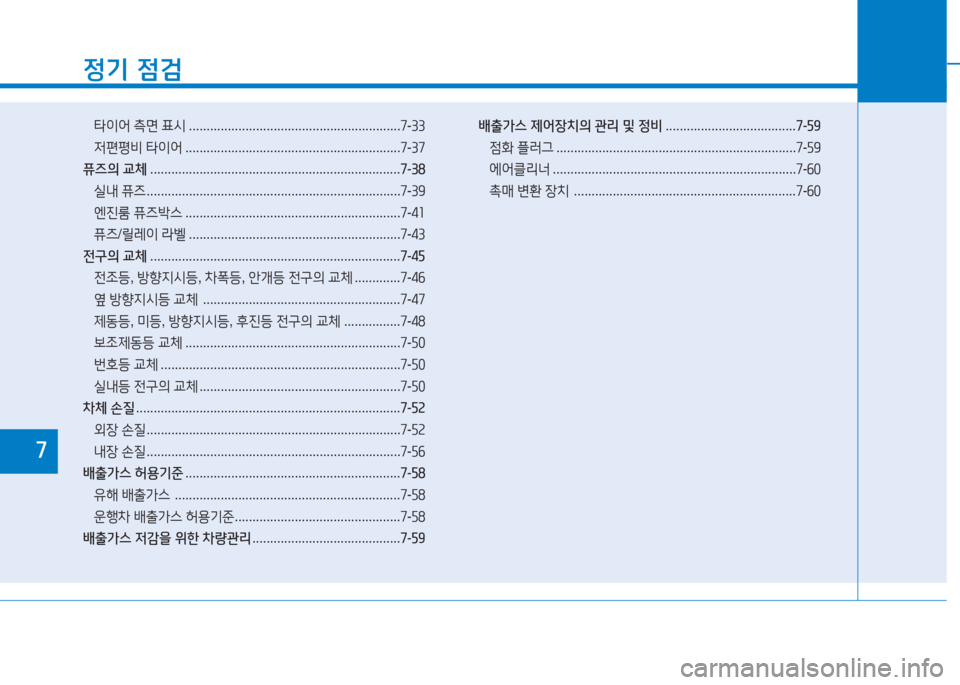

타이어 측면 표시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
저편평비 타이어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-37
퓨즈의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-38
실내 퓨즈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-39
엔진룸 퓨즈박스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-41
퓨즈/릴레이 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-43
전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-45
전조등, 방향지시등, 차폭등, 안개등 전구의 교체 . . . . . . . . . . . . .7-46
옆 방향지시등 교체 ........................................................7-47
제동등, 미등, 방향지시등, 후진등 전구의 교체 ................7-48
보조제동등 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
번호등 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
실내등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-50
차체 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-52
외장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-52
내장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-56
배출가스 허용기준 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-58
유해 배출가스 ................................................................7-58
운행차 배출가스 허용기준 ...............................................7-58
배출가스 저감을 위한 차량관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-59
배출가스 제어장치의 관리 및 정비 .....................................7-59
점화 플러그 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-59
에어클리너 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-60
촉매 변환 장치 ...............................................................7-60
7

7-3
정기 점검
7

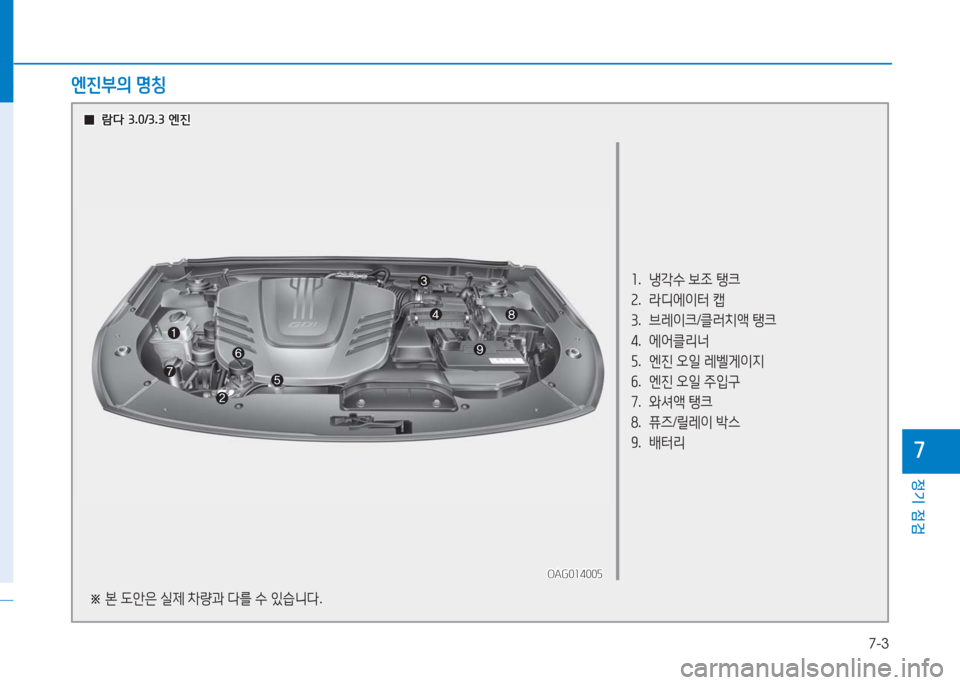

1. 냉각수 보조 탱크
2. 라디에이터 캡
3. 브레이크/클러치액 탱크
4. 에어클리너
5. 엔진 오일 레벨게이지
6. 엔진 오일 주입구
7. 와셔액 탱크
8. 퓨즈/릴레이 박스
9. 배터리
OAG014005OAG014005
※ 본 도안은 실제 차량과 다를 수 있습니다.
엔진부의 명칭
00람다 3.0/3.3 엔진람다 3.0/3.3 엔진

7-4
정기 점검
0점검 정비 시 주의 사항
•경사가 없는 평탄한 장소에서 실시하십시오.
•시동을 「OFF」 또는 「ACC」로 한 후 변속레버
를 「P」(주차)에 위치시킨 후 주차 브레이크를
작동시켜 놓으십시오.
•엔진 시동 상태에서 점검을 해야 할 때가 아
니면 반드시 엔진 시동을 끄십시오.
•점검 정비는 환기가 잘 되는 장소에서 실시하
십시오.
•차량 밑에서 작업할 때는 반드시 리프터를 사
용하십시오.
•배터리의 「-」 단자를 분리하고 점검 정비하십
시오.
자동차는 시간이 경과하고 주행거리가 증가함에
따라 그 기능이 저하됩니다.
당사에서 추천하는 정기 점검 주기표에 따라 점
검 정비하여 차량의 수명을 연장하고 주행중의
갑작스런 고장으로 인한 사고의 위험에서 벗어
나십시오.
(「정기 점검 주기표」 참조)
점검 정비를 할때는 반드시 자사 순정부품을 사
용하시고 차량에 대한 특별한 지식과 장비를 갖
춘 자사 직영 서비스센터 또는 블루핸즈에서 실
시하십시오.
만일, 순정부품을 사용하지 않거나 자사 직영 서
비스센터 또는 블루핸즈가 아닌 곳에서 점검 정
비하여 발생하는 클레임은 보증수리 기간이라도
보증수리를 받을 수 없으므로 주의하십시오. 자
세한 사항은 보증서를 참고하십시오.
또한, 자동차 관리법에 따라 자동차 소유자는 자
동차 신규등록일로 부터 해당 기간이 경과되면
반드시 점검 및 검사를 받아야 합니다.
0운전자 의무 준수 사항
점검 정비
주 의
•잘못된 점검 정비는 고장의 원인이 됩니
다. 본 취급설명서에 기재된 점검 정비
방법은 비교적 운전자가 손쉽게 할 수
있는 항목입니다.
그러나, 보증기간 내라도 운전자의 잘못
된 점검 정비로 인한 클레임은 보증수리
를 받을 수 없음에 유념하십시오.
기재된 점검 정비 방법이 어렵고 이해되
지 않으면 자사 직영 서비스센터 또는
블루핸즈에 점검 정비를 의뢰하십시오.
•물 또는 왁스 등 액체성 물질로 엔진룸
을 청소할 경우 차량의 전기계통에 이상
을 초래하여 정상적인 차량운행이 불가
능할 수 있으므로 액체성 물질로 엔진룸
을 청소하지 마십시오.
점검 정비를 할때는 반드시 세심한 주의를
기울여 안전사고가 일어나지 않도록 하십
시오.
경 고
