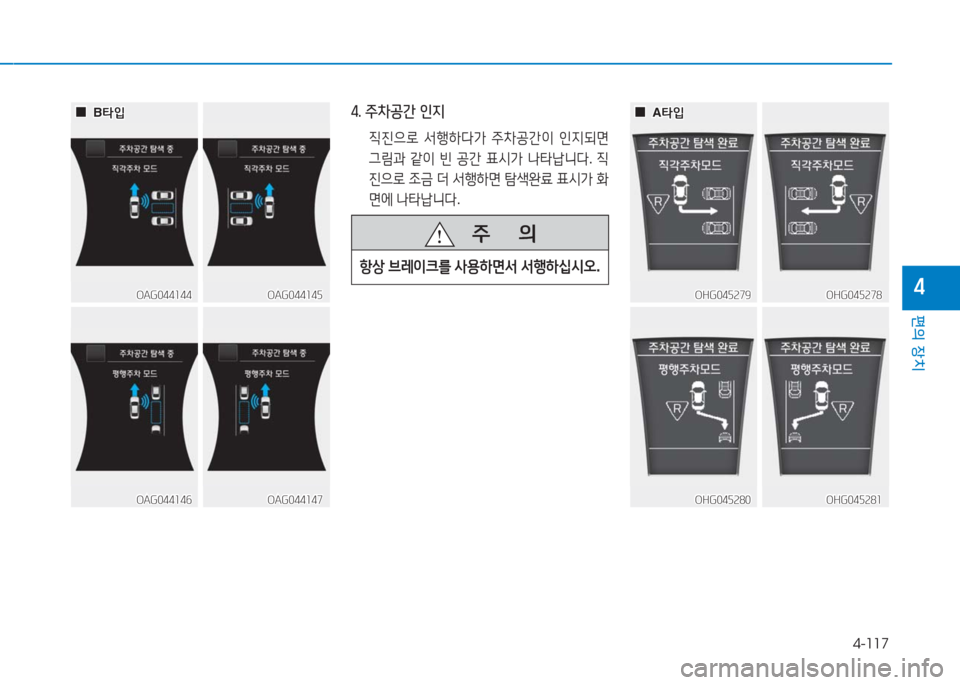

4-117
편의 장치
4
4. 주차공간 인지
직진으로 서행하다가 주차공간이 인지되면
그림과 같이 빈 공간 표시가 나타납니다. 직
진으로 조금 더 서행하면 탐색완료 표시가 화
면에 나타납니다.
주 의
항상 브레이크를 사용하면서 서행하십시오.
OAG044145OAG044145OAG044144OAG044144
00B타입B타입
OHG045278OHG045278OHG045279OHG045279
00A타입A타입
OHG045281OHG045281OHG045280OHG045280OAG044147OAG044147OAG044146OAG044146

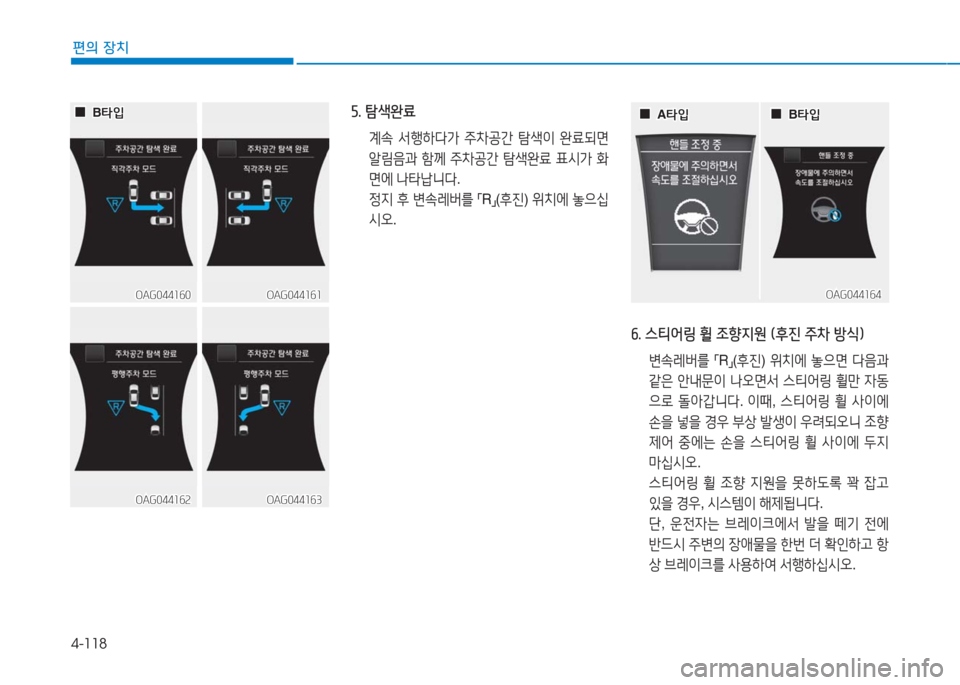

4-118
편의 장치
5. 탐색완료
계속 서행하다가 주차공간 탐색이 완료되면
알림음과 함께 주차공간 탐색완료 표시가 화
면에 나타납니다.
정지 후 변속레버를 「R」(후진) 위치에 놓으십
시오.
OAG044164OAG044164
6. 스티어링 휠 조향지원 (후진 주차 방식)
변속레버를 「R」(후진) 위치에 놓으면 다음과
같은 안내문이 나오면서 스티어링 휠만 자동
으로 돌아갑니다. 이때, 스티어링 휠 사이에
손을 넣을 경우 부상 발생이 우려되오니 조향
제어 중에는 손을 스티어링 휠 사이에 두지
마십시오.
스티어링 휠 조향 지원을 못하도록 꽉 잡고
있을 경우, 시스템이 해제됩니다.
단, 운전자는 브레이크에서 발을 떼기 전에
반드시 주변의 장애물을 한번 더 확인하고 항
상 브레이크를 사용하여 서행하십시오.
00A타입A타입 00B타입B타입
OAG044161OAG044161OAG044160OAG044160
00B타입B타입
OAG044163OAG044163OAG044162OAG044162

4-119
편의 장치
4
브레이크 페달에서 발을 놓아도 차가 후진하
지 않을 때는 주변 장애물을 직접 확인한 후
에 가속페달을 사용하여 차량을 후진시키십
시오.
단, 이때 차량의 속도가 7km/h 를 넘지 않도
록 하시고, 필요 시는 즉시 브레이크를 밟아
감속하십시오. 7km/h 이상의 속도가 되면 시
스템이 해제됩니다.
주 의
•문구 및 음성안내를 따르지 않고 전진
또는 후진 시에는 주차에 실패하거나,
주차 정렬 상태가 나빠질 수 있습니다.
•주차 시 스티어링 휠이 완전히 돌아간
후 브레이크를 밟고 천천히 전진 또는
후진하십시오.
•차속이 빠를 경우 주변 차량과 충돌할
수 있으므로 주의하십시오.
•주차 진행 중 주차보조 시스템의 3차 경
보음(연속음)이 발생할 경우에는 물체가
차량과 근접해 있다는 의미입니다. 운전
자가 직접 주변 장애물을 확인하십시오.
•물체와 근접시 연속음이 지속됨에도 불
구하고 해당 장애물에 가까이 접근시,
시스템은 더 이상 장애물과의 간격을 측
정할 수 없습니다.
●주차 진행중 시스템 해제 방법
•주차 모드 선택중에는 「」버튼을 길게
눌러 해제하십시오.
•탐색 또는 조향 제어중에는 「」버튼을
눌러 해제하십시오.
•「」버튼을 눌러 해제하는 경우 시스템
정상동작에 방해가 되어 해제될 수 있습
니다.

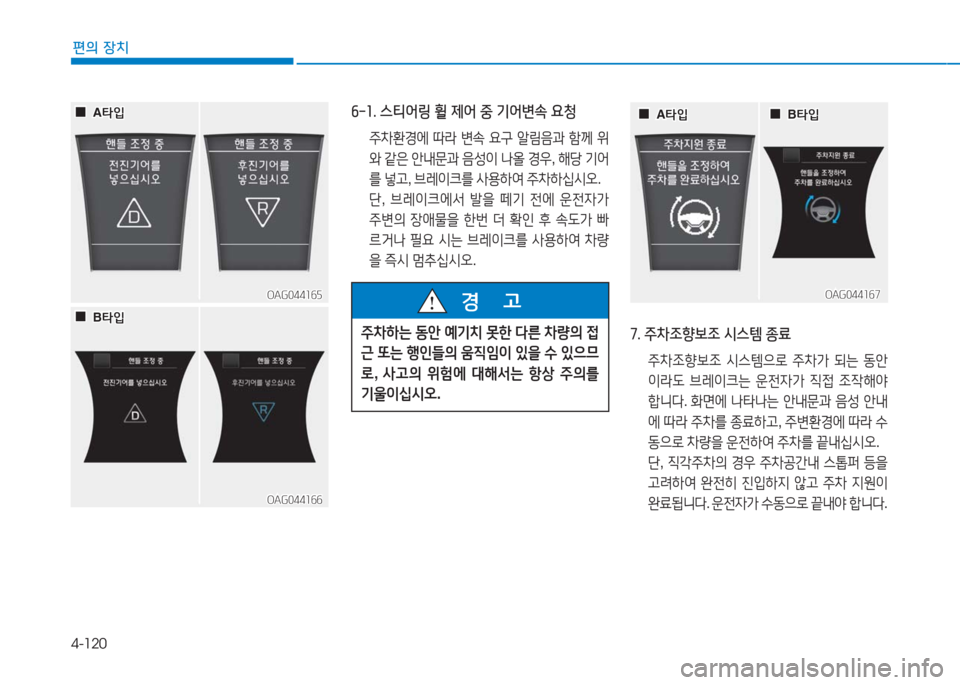

4-120
편의 장치
6-1. 스티어링 휠 제어 중 기어변속 요청
주차환경에 따라 변속 요구 알림음과 함께 위
와 같은 안내문과 음성이 나올 경우, 해당 기어
를 넣고, 브레이크를 사용하여 주차하십시오.
단, 브레이크에서 발을 떼기 전에 운전자가
주변의 장애물을 한번 더 확인 후 속도가 빠
르거나 필요 시는 브레이크를 사용하여 차량
을 즉시 멈추십시오.
7. 주차조향보조 시스템 종료
주차조향보조 시스템으로 주차가 되는 동안
이라도 브레이크는 운전자가 직접 조작해야
합니다. 화면에 나타나는 안내문과 음성 안내
에 따라 주차를 종료하고, 주변환경에 따라 수
동으로 차량을 운전하여 주차를 끝내십시오.
단, 직각주차의 경우 주차공간내 스톱퍼 등을
고려하여 완전히 진입하지 않고 주차 지원이
완료됩니다. 운전자가 수동으로 끝내야 합니다.
주차하는 동안 예기치 못한 다른 차량의 접
근 또는 행인들의 움직임이 있을 수 있으므
로, 사고의 위험에 대해서는 항상 주의를
기울이십시오.
경 고OAG044165OAG044165
00A타입A타입
OAG044166OAG044166
00B타입B타입
OAG044167OAG044167
00A타입A타입 00B타입B타입

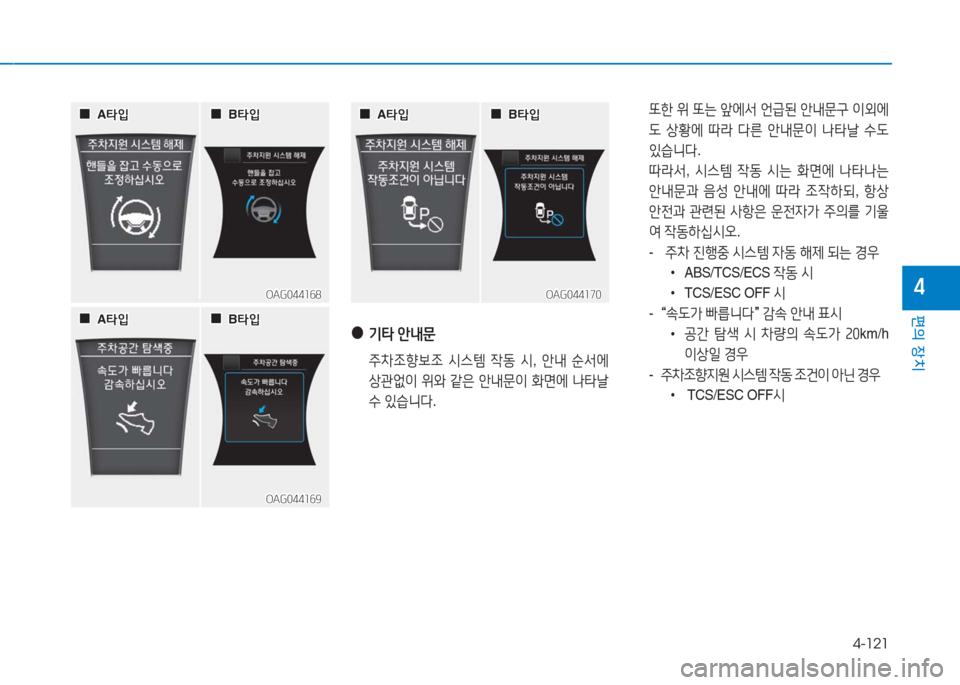

4-121
편의 장치
4
또한 위 또는 앞에서 언급된 안내문구 이외에
도 상황에 따라 다른 안내문이 나타날 수도
있습니다.
따라서, 시스템 작동 시는 화면에 나타나는
안내문과 음성 안내에 따라 조작하되, 항상
안전과 관련된 사항은 운전자가 주의를 기울
여 작동하십시오.
- 주차 진행중 시스템 자동 해제 되는 경우
•ABS/TCS/ECS 작동 시
•TCS/ESC OFF 시
- “속도가 빠릅니다” 감속 안내 표시
•공간 탐색 시 차량의 속도가 20km/h
이상일 경우
- 주차조향지원 시스템 작동 조건이 아닌 경우
• TCS/ESC OFF시
●기타 안내문
주차조향보조 시스템 작동 시, 안내 순서에
상관없이 위와 같은 안내문이 화면에 나타날
수 있습니다.
OAG044168OAG044168OAG044170OAG044170
OAG044169OAG044169
00A타입A타입 00A타입A타입
00A타입A타입
00B타입B타입 00B타입B타입
00B타입B타입

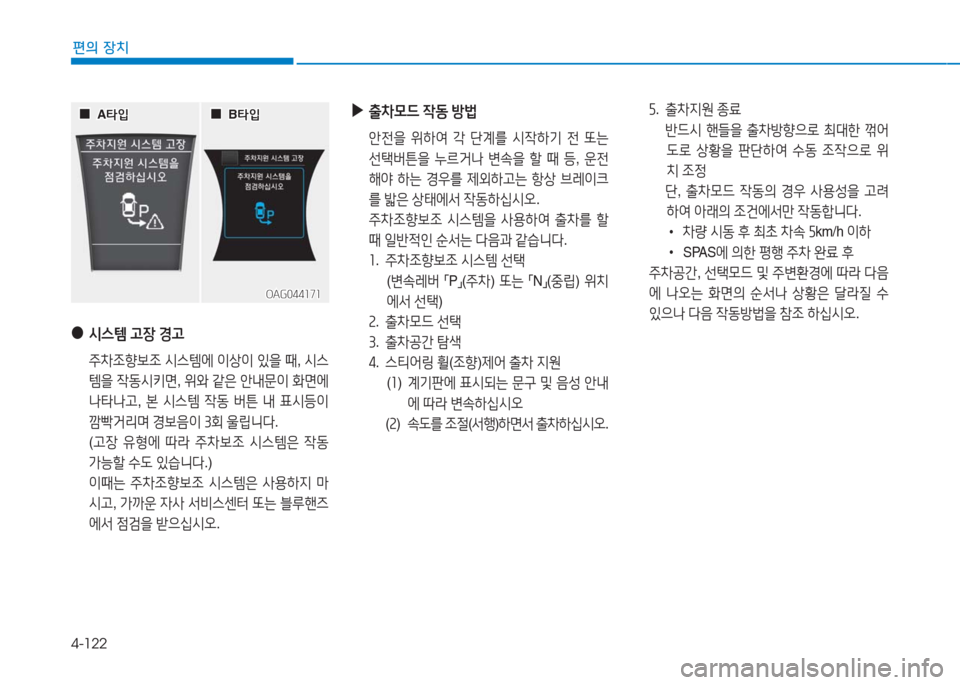

4-122
편의 장치
▶출차모드 작동 방법
안전을 위하여 각 단계를 시작하기 전 또는
선택버튼을 누르거나 변속을 할 때 등, 운전
해야 하는 경우를 제외하고는 항상 브레이크
를 밟은 상태에서 작동하십시오.
주차조향보조 시스템을 사용하여 출차를 할
때 일반적인 순서는 다음과 같습니다.
1. 주차조향보조 시스템 선택
(변속레버 「P」(주차) 또는 「N」(중립) 위치
에서 선택)
2. 출차모드 선택
3. 출차공간 탐색
4. 스티어링 휠(조향)제어 출차 지원
(1) 계기판에 표시되는 문구 및 음성 안내
에 따라 변속하십시오
(2) 속도를 조절(서행)하면서 출차하십시오.
5. 출차지원 종료
반드시 핸들을 출차방향으로 최대한 꺾어
도로 상황을 판단하여 수동 조작으로 위
치 조정
단, 출차모드 작동의 경우 사용성을 고려
하여 아래의 조건에서만 작동합니다.
•차량 시동 후 최초 차속 5km/h 이하
•SPAS에 의한 평행 주차 완료 후
주차공간, 선택모드 및 주변환경에 따라 다음
에 나오는 화면의 순서나 상황은 달라질 수
있으나 다음 작동방법을 참조 하십시오.
●시스템 고장 경고
주차조향보조 시스템에 이상이 있을 때, 시스
템을 작동시키면, 위와 같은 안내문이 화면에
나타나고, 본 시스템 작동 버튼 내 표시등이
깜빡거리며 경보음이 3회 울립니다.
(고장 유형에 따라 주차보조 시스템은 작동
가능할 수도 있습니다.)
이때는 주차조향보조 시스템은 사용하지 마
시고, 가까운 자사 서비스센터 또는 블루핸즈
에서 점검을 받으십시오.
OAG044171OAG044171
00A타입A타입 00B타입B타입

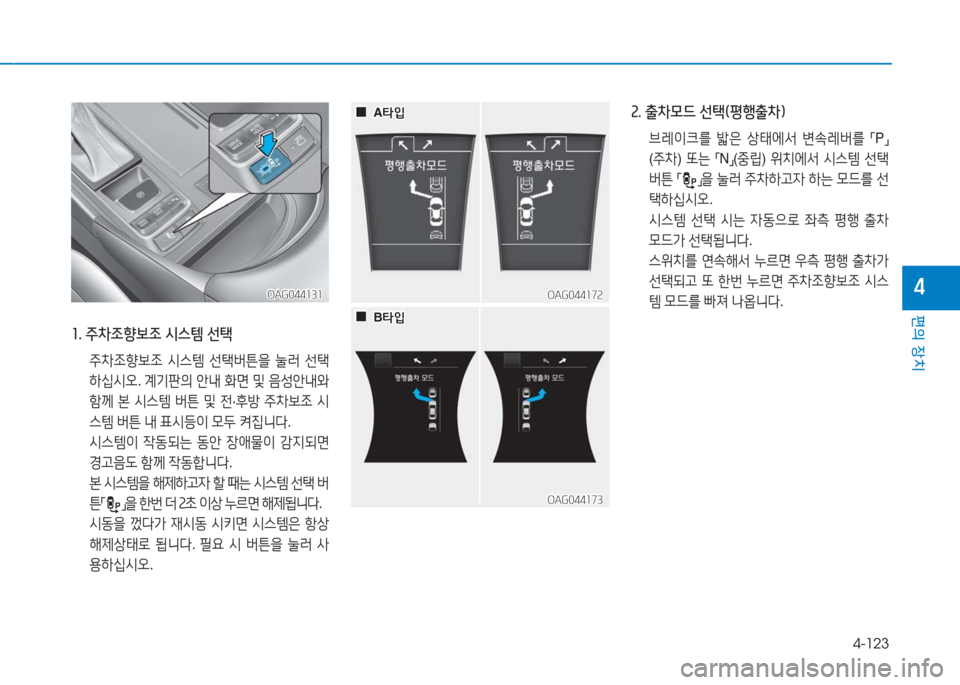

4-123
편의 장치
4
1. 주차조향보조 시스템 선택
주차조향보조 시스템 선택버튼을 눌러 선택
하십시오. 계기판의 안내 화면 및 음성안내와
함께 본 시스템 버튼 및 전·후방 주차보조 시
스템 버튼 내 표시등이 모두 켜집니다.
시스템이 작동되는 동안 장애물이 감지되면
경고음도 함께 작동합니다.
본 시스템을 해제하고자 할 때는 시스템 선택 버
튼「」을 한번 더 2초 이상 누르면 해제됩니다.
시동을 껐다가 재시동 시키면 시스템은 항상
해제상태로 됩니다. 필요 시 버튼을 눌러 사
용하십시오.
OAG044131OAG044131OAG044172OAG044172
00A타입A타입
OAG044173OAG044173
00B타입B타입
2. 출차모드 선택(평행출차)
브레이크를 밟은 상태에서 변속레버를 「P」
(주차) 또는 「N」(중립) 위치에서 시스템 선택
버튼 「」을 눌러 주차하고자 하는 모드를 선
택하십시오.
시스템 선택 시는 자동으로 좌측 평행 출차
모드가 선택됩니다.
스위치를 연속해서 누르면 우측 평행 출차가
선택되고 또 한번 누르면 주차조향보조 시스
템 모드를 빠져 나옵니다.

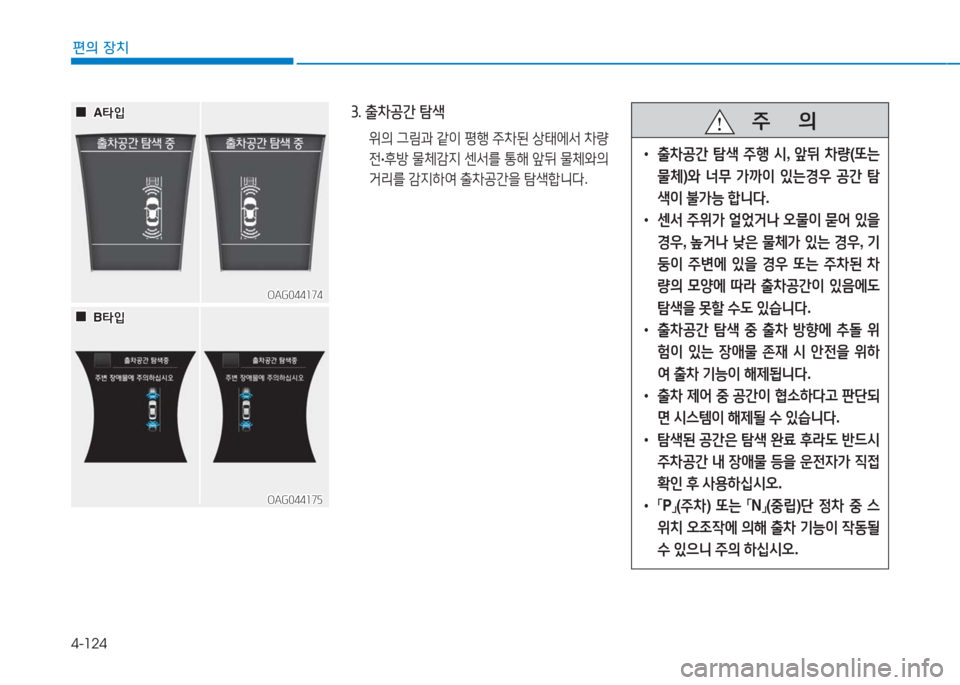

4-124
편의 장치
3. 출차공간 탐색
위의 그림과 같이 평행 주차된 상태에서 차량
전·후방 물체감지 센서를 통해 앞뒤 물체와의
거리를 감지하여 출차공간을 탐색합니다.
주 의
•출차공간 탐색 주행 시, 앞뒤 차량(또는
물체)와 너무 가까이 있는경우 공간 탐
색이 불가능 합니다.
•센서 주위가 얼었거나 오물이 묻어 있을
경우, 높거나 낮은 물체가 있는 경우, 기
둥이 주변에 있을 경우 또는 주차된 차
량의 모양에 따라 출차공간이 있음에도
탐색을 못할 수도 있습니다.
•출차공간 탐색 중 출차 방향에 추돌 위
험이 있는 장애물 존재 시 안전을 위하
여 출차 기능이 해제됩니다.
•출차 제어 중 공간이 협소하다고 판단되
면 시스템이 해제될 수 있습니다.
•탐색된 공간은 탐색 완료 후라도 반드시
주차공간 내 장애물 등을 운전자가 직접
확인 후 사용하십시오.
•「P」(주차) 또는 「N」(중립)단 정차 중 스
위치 오조작에 의해 출차 기능이 작동될
수 있으니 주의 하십시오.
OAG044174OAG044174
00A타입A타입
OAG044175OAG044175
00B타입B타입
