6-15
비상시 응급 조치
6
OEL069020OEL069020

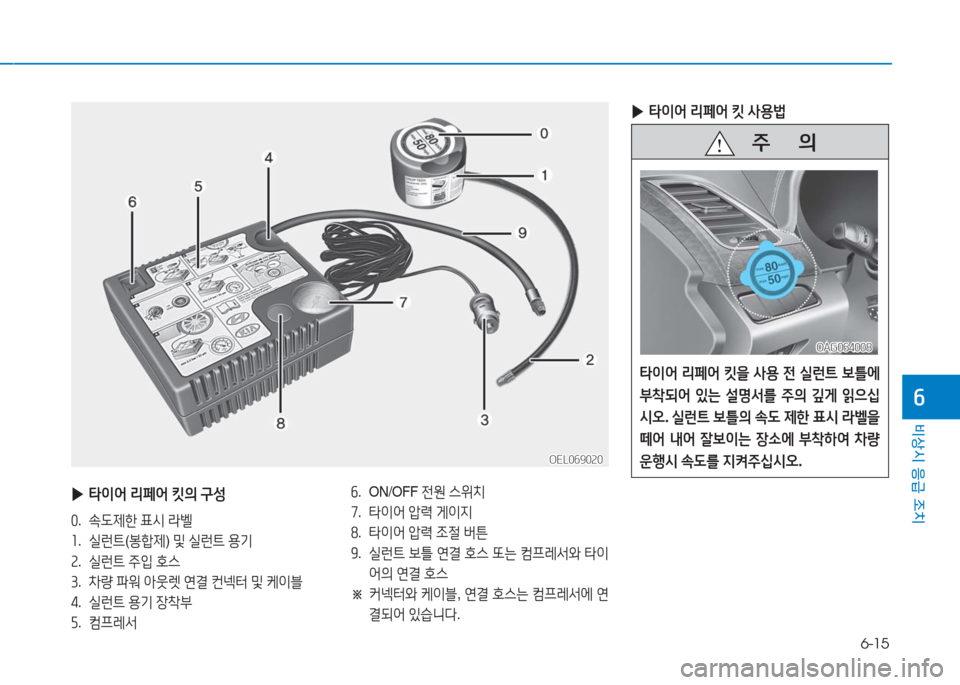

▶타이어 리페어 킷의 구성
0. 속도제한 표시 라벨
1. 실런트(봉합제) 및 실런트 용기
2. 실런트 주입 호스
3. 차량 파워 아웃렛 연결 컨넥터 및 케이블
4. 실런트 용기 장착부
5. 컴프레서
6. O N / O F F 전원 스위치
7. 타이어 압력 게이지
8. 타이어 압력 조절 버튼
9. 실런트 보틀 연결 호스 또는 컴프레서와 타이
어의 연결 호스
※ 커넥터와 케이블, 연결 호스는 컴프레서에 연
결되어 있습니다.
주 의
타이어 리페어 킷을 사용 전 실런트 보틀에
부착되어 있는 설명서를 주의 깊게 읽으십
시오. 실런트 보틀의 속도 제한 표시 라벨을
떼어 내어 잘보이는 장소에 부착하여 차량
운행시 속도를 지켜주십시오.
▶타이어 리페어 킷 사용법
OAG064008OAG064008

6-16
비상시 응급 조치
OLMF064103OLMF064103OLMF064104OLMF064104

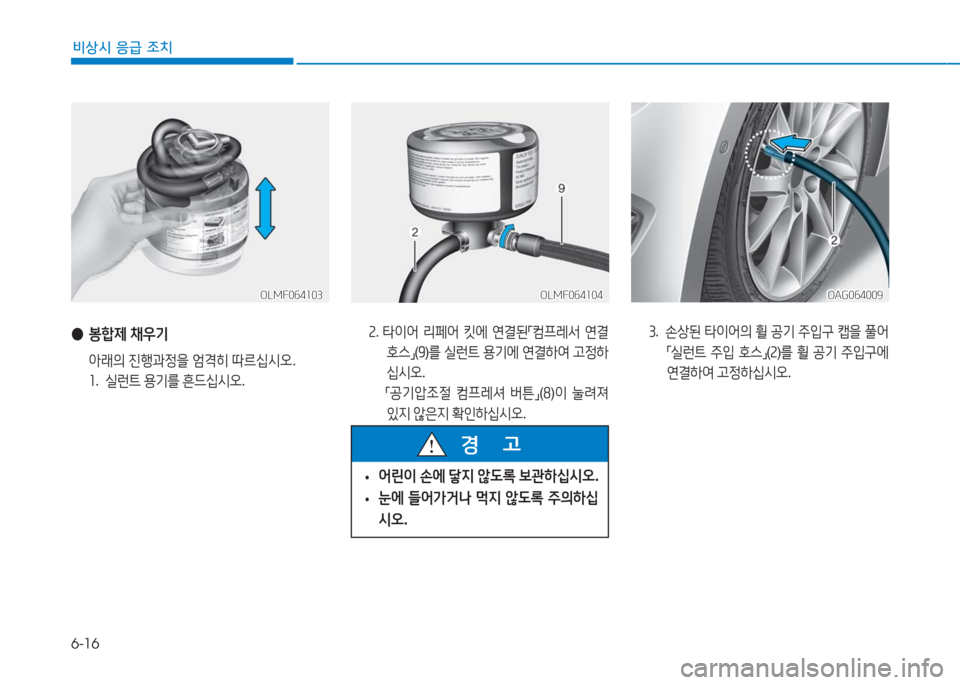

●봉합제 채우기
아래의 진행과정을 엄격히 따르십시오.
1. 실런트 용기를 흔드십시오.
2. 타이어 리페어 킷에 연결된「컴프레서 연결
호스」(9)를 실런트 용기에 연결하여 고정하
십시오.
「공기압조절 컴프레셔 버튼」(8)이 눌려져
있지 않은지 확인하십시오.
•어린이 손에 닿지 않도록 보관하십시오.
•눈에 들어가거나 먹지 않도록 주의하십
시오.
경 고
OAG064009OAG064009
3. 손상된 타이어의 휠 공기 주입구 캡을 풀어
「실런트 주입 호스」(2)를 휠 공기 주입구에
연결하여 고정하십시오.

6-17
비상시 응급 조치
6
OLMF064105OLMF064105OAG064010OAG064010

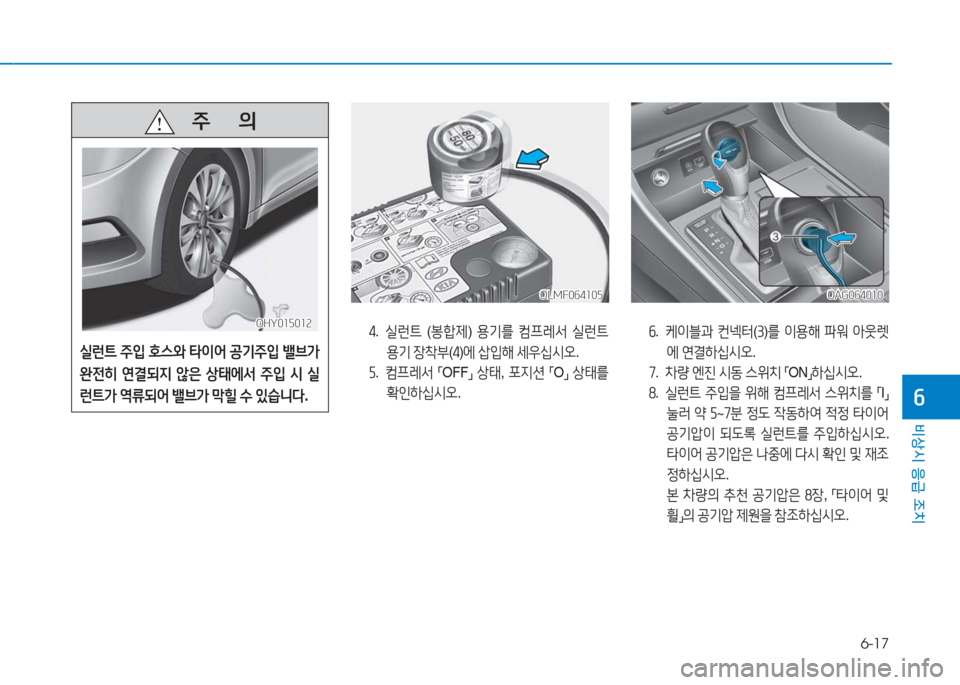

4. 실런트 (봉합제) 용기를 컴프레서 실런트
용기 장착부(4)에 삽입해 세우십시오.
5. 컴프레서 「OFF」 상태, 포지션 「O」 상태를
확인하십시오.
6. 케이블과 컨넥터(3)를 이용해 파워 아웃렛
에 연결하십시오.
7. 차량 엔진 시동 스위치 「ON」하십시오.
8. 실런트 주입을 위해 컴프레서 스위치를 「I」
눌러 약 5~7분 정도 작동하여 적정 타이어
공기압이 되도록 실런트를 주입하십시오.
타이어 공기압은 나중에 다시 확인 및 재조
정하십시오.
본 차량의 추천 공기압은 8장, 「타이어 및
휠」의 공기압 제원을 참조하십시오.
주 의
실런트 주입 호스와 타이어 공기주입 밸브가
완전히 연결되지 않은 상태에서 주입 시 실
런트가 역류되어 밸브가 막힐 수 있습니다.
OHY015012OHY015012

6-18
비상시 응급 조치

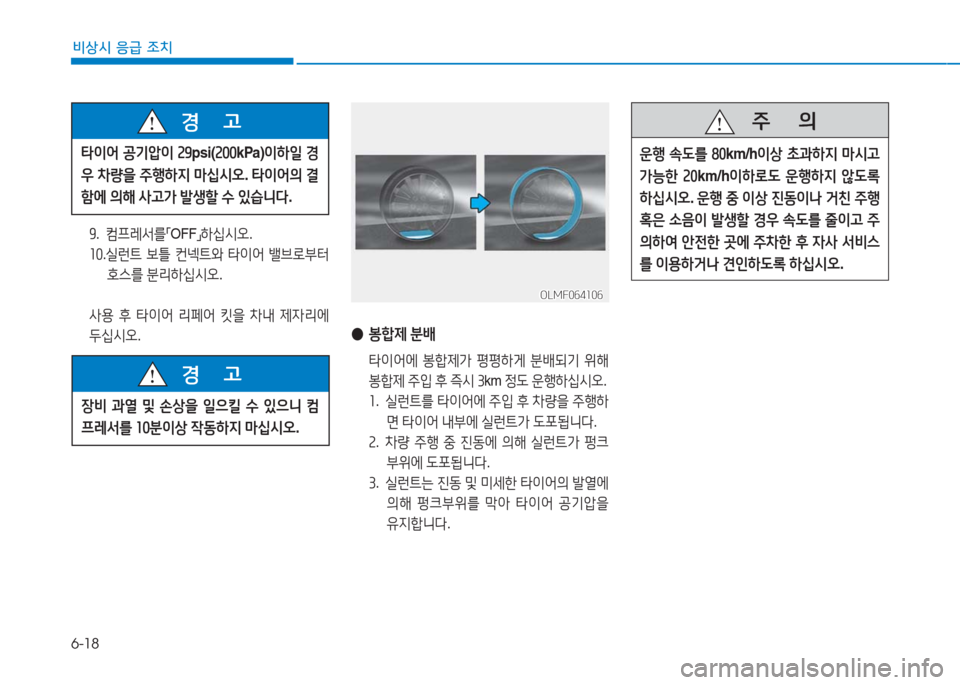

●봉합제 분배
타이어에 봉합제가 평평하게 분배되기 위해
봉합제 주입 후 즉시 3km 정도 운행하십시오.
1. 실런트를 타이어에 주입 후 차량을 주행하
면 타이어 내부에 실런트가 도포됩니다.
2. 차량 주행 중 진동에 의해 실런트가 펑크
부위에 도포됩니다.
3. 실런트는 진동 및 미세한 타이어의 발열에
의해 펑크부위를 막아 타이어 공기압을
유지합니다.
OLMF064106OLMF064106
주 의
운행 속도를 80km/h이상 초과하지 마시고
가능한 20km/h이하로도 운행하지 않도록
하십시오. 운행 중 이상 진동이나 거친 주행
혹은 소음이 발생할 경우 속도를 줄이고 주
의하여 안전한 곳에 주차한 후 자사 서비스
를 이용하거나 견인하도록 하십시오.
9. 컴프레서를「OFF」하십시오.
10. 실런트 보틀 컨넥트와 타이어 밸브로부터
호스를 분리하십시오.
사용 후 타이어 리페어 킷을 차내 제자리에
두십시오.
타이어 공기압이 29psi(200kPa)이하일 경
우 차량을 주행하지 마십시오. 타이어의 결
함에 의해 사고가 발생할 수 있습니다.
경 고
장비 과열 및 손상을 일으킬 수 있으니 컴
프레서를 10분이상 작동하지 마십시오.
경 고

6-19
비상시 응급 조치
6
OAG064011OAG064011
●타이어 압력 조절
1. 봉합제 주입 후 약 3km 정도 운행 후 안전
한 장소에 주차하십시오.
2. 컴프레서와 타이어 연결 호스(9)를 타이어
밸브에 바로 연결하십시오.
3. 케이블과 컨넥터를 이용해 컴프레서와 차
량 파워 아웃렛을 연결하십시오.
4. 타이어 공기압을 규정 공기압(8장, 「타이어
및 휠」참고)으로 조정하십시오.

시동 스위치 「ON」상태에서 아래와 같이 진행
하십시오.
- 타이어 공기압 높이기 : 컴프레서 전원
「ON」, 포지션「I」로 하여 공기압을 규정 공
기압으로 조정하십시오.
- 타이어 공기압 줄이기 : 타이어 압력 조절
버튼(8)을 눌러 적정 타이어 공기압으로 조
정하십시오.
- 현재의 타이어 공기압을 알아보기 위해서
잠시 컴프레서 스위치를 「OFF」하십시오.
●타이어 리페어 킷의 안전한 사용법
•도로를 피해 안전한 곳에서 타이어 리페어
킷을 사용하십시오. 도로 안전을 위해 다른
사람이 알 수 있도록 고장 자동차 정지 표
지판(안전삼각대)을 설치 하십시오.
•견고하고 평탄한 곳에서 사용하시고 차량
이 움직이지 않도록 유의하십시오. 주차 브
레이크를 작동시키십시오.
•타이어 리페어 킷을 항상 지정 차량에만 사
용하시고 자전거와 오토바이 혹은 다른 타
입의 타이어에는 사용하지 마십시오.
•못이나 나사등 이 타이어에 박혔을 경우 분
리 시 타이어 안으로 들어갈 수 있으니 그
대로 두십시오.
•타이어 리페어 킷을 사용하기전 봉합제 위
의 설명서를 반드시 숙지 하십시오.
•시동 상태에서 사용하십시오. 그렇지 않으
면 컴프레서 작동 시 차량 배터리 전원 사
용으로 배터리가 방전될 수 있습니다.
주 의
공기압이 일정하게 유지되지 않을 경우 봉
합제 배분 후의 운행 조건과 같은 상태로 한
번 더 운행하십시오. 이 후 다시 타이어 압
력 조절 과정을 진행하십시오.
타이어 리페어 킷은 6mm 이상의 타이어
손상에서는 유용하지 않습니다. 이 경우 자
사 직영 서비스센터를 이용하십시오.
타이어 공기압은 적어도 규정 공기압(8장,
「타이어 및 휠」참고)이 되어야 합니다. 그렇
지 않을 경우 운행을 멈추고 자사 서비스를
이용하거나 견인하십시오.
경 고

6-20
비상시 응급 조치
●테크니컬 데이터
시스템 전압 : DC 12 V
작동 전압 : DC 10 - 15 V
암페어수 등급 : max. 15 A
사용적합한 온도 : -30 ~ +70℃
최대 작동 압력 : 6 bar (87 psi)
크기
압축기 : 168 x 150 x 68 mm
실런트 병 : 104 x 85 Φ mm
압축기 중량 : 1.05 kg
실런트 용량 : 300 ml
※ 봉합제와 예비 부품은 자사 직영 서비스센터
를 통해 이용할 수 있습니다. 사용하신 후 폐
기시에는 적절하게 처리하십시오. (봉합제 빈
통은 가정에서 처리할수 있고 봉합제 잔여물
은 서비스 센터 이용)
•타이어 리페어 킷 사용 중 타이어 리페어 킷
만 놓아둔 채 떠나지 마십시오.
•컴프레서를 최대 10분이상 작동하지 마십
시오. 과열될 수 있습니다.
•주변 기온이 -30℃이하일 때는 사용하지 마
십시오.
•봉합제는 표기되어 있는 유효기간 이후에
는 사용하지 마십시오. 별도 구입 후 사용
하십시오.
•어린이를 피해 보관하십시오.
주 의
비순정 타이어 리페어 킷(실런트(봉합제)
포함)을 사용하지 마십시오. 비순정 실런트
(봉합제)가 타이어 공기압 감지 센서 고장
을 유발할 수 있습니다.
주 의
실런트(봉합제)를 사용하여 펑크난 타이어
를 수리 했을 시, 타이어 공기압 감지 센서
와 휠에 묻은 실런트(봉합제)를 제거해야
합니다. 자사 직영 서비스센터 또는 블루핸
즈에서 점검 및 정비를 받으십시오.

6-21
비상시 응급 조치
6 0견인 트럭으로 견인 시
만일 견인이 필요하다면 되도록 자사 직영 서비
스센터 또는 블루핸즈 또는 견인 전문 업체를 이
용하십시오.
견인하는 가장 좋은 방법은 견인차량을 이용하
여 차량 전체를 들어올리는 상차 견인으로 견인
하는 것이며, 상차 견인이 불가할 경우에는 앞 또
는 뒷바퀴를 지그에 올리고 나머지 바퀴를 지면
에 닿지 않도록 돌리를 사용하여 견인하십시오.
만약 두 바퀴를 이용하여 견인시에는
구동되는 바퀴인 앞바퀴를 들어 올려 타이어
구속방식으로 견인하십시오.
견인되기 전에 주차 브레이크를 해제하고 변속
레버를 중립 (N) 위치에 놓으십시오.
돌리돌리
돌리돌리
상차 견인상차 견인
타이어 구속 견인타이어 구속 견인
ODH063020ODH063020
차량 견인
▶측면 에어백 장착 차량
차량 견인 시 반드시 시동을 끄고 견인하십시
오. 시동 「ON」 상태에서 차량이 기울어질 경
우, 전복으로 감지 되어 측면 에어백이 전개
될 수 있습니다.

6-22
비상시 응급 조치
주 의
•서스펜션 구속 방식으로 견인하면 범퍼
및 하부 부품에 손상을 줄 수 있습니다.
•구동되는 앞바퀴를 땅에 대고 차량 앞
부분을 들어올려 견인하면 변속장치에
손상을 줄 수 있습니다.
•견인 시 범퍼 및 하부부품 손상에 주의
하십시오.
ODH063022ODH063022
ODH063021ODH063021
OAG064012OAG064012
0탈부착 견인 후크
1. 트렁크 공구 박스내에 있는 견인 후크를 준비
하십시오.
2. 범퍼의 홀 커버 아래쪽을 눌러 분리하십시오.
3. 견인 후크를 홀에 넣어 오른쪽으로 돌려 체결
하십시오.
4. 분리는 체결의 역순으로 하십시오.
체결체결분리분리
00앞앞
0견인차가 아닌 일반차량으로의 견인시
1. 견인 후크에 로프를 확실히 고정 시키십시오.
OAG064014OAG064014
OAG064013OAG064013
00앞앞
