2016 CITROEN JUMPER InstruksjonsbØker (in Norwegian)

143
jumper_no_Chap08_Aide-Rapide_ed01-2015

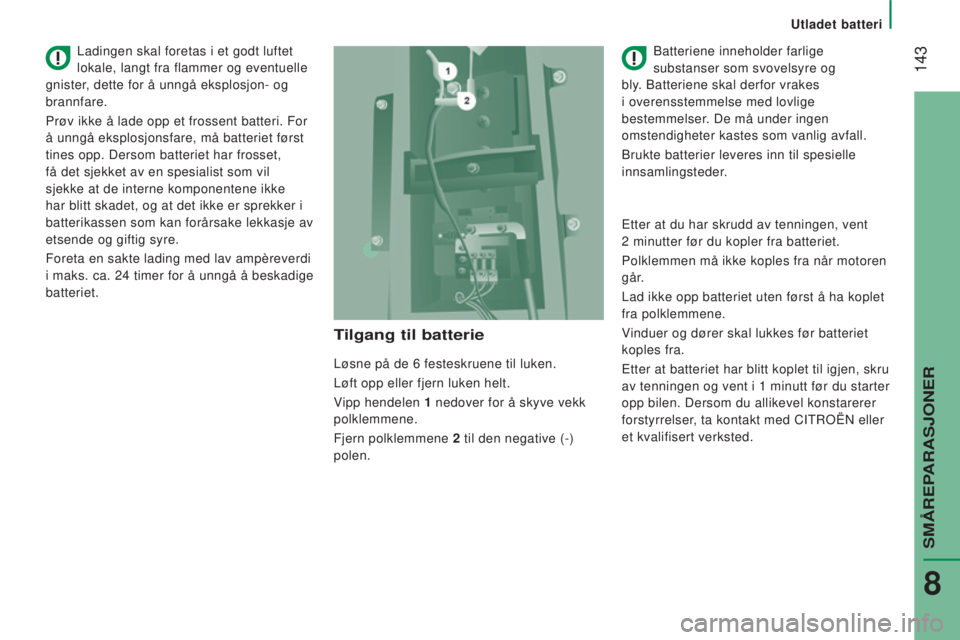

Tilgang til batterie
Løsne på de 6 festeskruene til luken.
Løft opp eller fjern luken helt.
V
ipp hendelen 1
nedover for å skyve vekk

polklemmene.
Fjern polklemmene 2

til den negative (-)

polen. Batteriene inneholder farlige
substanser som svovelsyre og
bly. Batteriene skal derfor vrakes
i overensstemmelse med lovlige
bestemmelser. De må under ingen
omstendigheter kastes som vanlig avfall.
Brukte batterier leveres inn til spesielle
innsamlingsteder.
Ladingen skal foretas i et godt luftet
lokale, langt fra flammer og eventuelle
gnister, dette for å unngå eksplosjon- og
brannfare.
Prøv ikke å lade opp et frossent batteri. For
å unngå eksplosjonsfare, må batteriet først
tines opp. Dersom batteriet har frosset,
få det sjekket av en spesialist som vil
sjekke at de interne komponentene ikke
har blitt skadet, og at det ikke er sprekker i
batterikassen som kan forårsake lekkasje av
etsende og giftig syre.
Foreta en sakte lading med lav ampèreverdi
i maks. ca. 24

timer for å unngå å beskadige
batteriet. Etter at du har skrudd av tenningen, vent
2 minutter før du kopler fra batteriet.
Polklemmen må ikke koples fra når motoren
går.
Lad ikke opp batteriet uten først å ha koplet
fra polklemmene.
Vinduer og dører skal lukkes før batteriet
koples fra.
Etter at batteriet har blitt koplet til igjen, skru
av tenningen og vent i 1
minutt før du starter
opp bilen. Dersom du allikevel konstarerer
forstyrrelser, ta kontakt med CITROËN eller
et kvalifisert verksted.
Utladet batteri
SMÅREPARASJONER
8

144
jumper_no_Chap08_Aide-Rapide_ed01-2015
Når denne etiketten er tilstede, spesielt
med Stop & Start, betyr det bruk av
et 12
V-blybatteri med spesiell teknologi
og spesifikasjoner, som ved utskifting eller
frakobling fordrer et inngrep utelukkende
hos CITROËN-forhandlernett eller hos et
kvalifisert verksted.
Etter tilbakemontering av batteriet
hos CITROËN eller hos et kvalifisert
verksted, vil ikke Stop & Start være aktivt
før etter at bilen har stått vedvarende i ro,
hvorav varigheten avhenger av de klimatiske
forholdene og ladetilstanden til batteriet
(inntil ca. 8
timer).
Ved langvarig stillstand for bilen (mer
enn én måned), anbefales det å kople
fra batteriet (-) pol.
Beskrivelsen av prosedyren for lading av
batteri gis kun som en veiledning.
Dersom batteriet har vært frakoplet over
lengre tid, kan det være nødvendig å
reinitialisere følgende funksjoner:
-

displayparameterne (dato, klokkeslett,


språk, enhet for distanse og temperatur),
-

stasjonene i bilradioen,
-


sentrallåsen.
Visse reguleringer blir nøytralisert slik at
de må gjøres på nytt. Kontakt CITROËN-
forhandlernettet.
Dersom bilen er utstyrt med en fartsskriver
eller en alarm, anbefales det å koples fra
(-) polen (under gulvet på venstre side i
førerhuset) dersom bilen ikke skal brukes på
over 5

dager.
Utladet batteri

145
jumper_no_Chap08_Aide-Rapide_ed01-2015
De tre sikringsboksene er plassert i
dashbordet på venstre side, i dørstolpen på
høyre side og i motorrommet.
De sikringene som oppgis her er kun de som
kan skiftes ut av brukeren. For ethvert annet
inngrep, kontakt CITROËN eller et kvalifisert
verksted.
Demontering og montering av
sikring
Før du skifter sikringen, bør du finne
ut hva feilen skyldes og rette på dette.
Sikringsnumrene står oppført på
sikringsboksen.
En defekt sikring skal alltid skiftes ut
med en sikring som har samme styrke.
SKIFTE SIKRINGCITROËN frasier seg et hvert ansvar
for utgifter til reparasjon av bilen
på grunn av funksjonsfeil som skyldes
montereing av tilbehør som ikke er levert
eller anbefalt av CITROËN og/eller som ikke
er montert etter fabrikantens instruksjoner.
Dette gjelder spesielt ekstra apparatet med
forbruk på over 10
milliampere.
Ikke-defekt Defekt
CITROËN For fagfolk: For komplett
informasjon om sikringer og
releer, bruk skjemaet for "Metoder" via
forhandlernettet.
Sikringer i dashbordet på
venstre side
Løsne på skruene, og vipp opp lokket slik at
du får tilgang til sikringene.
Defekt sikring
SMÅREPARASJONER
8

146
jumper_no_Chap08_Aide-Rapide_ed01-2015
SikringerA (ampere) Funksjon
12 7,5Høyre nærlys
13 7,5Venstre nærlys
31 5Relé styreenhet i motorrom - Relé styreenhet i dashbord (+nøkkel)
32 7,5Kupélys (+batteri)
33 7,5Sensor for batterikontroll i Stop & Start-versjon (+batteri)
34 7,5Kupélys minibuss - Varselblink
36 10Bilradio - Betjening klimaanlegg - Alarm - Fartsskriver - Styreenhet batteribryter - Programmerer ekstra
varme (+batteri)
37 7,5Kontakt bremselys - Tredje bremselys - Instrumentpanel (+nøkkel)
38 20Sentrallås dører (+batteri)
42 5S.E. og sensor ABS - Sensor ASR - Sensor CDS - Kontakt bremselys
43 20Motor vindusvisker foran (+nøkkel)
47 20Motor el-vindusheis førerside
48 20Motor el-vindusheis passasjerside
49 5Styreenhet parkeringsassistanse - Bilradio - Betjeninger ved rattet- Bet\
jeningspanel i midten og på siden -
Ekstra betjeningspanel - Styreenhet batteribryter (+nøkkel)
50 7,5Styreenhet kollisjonsputer og aktive beltestrammere
51 5Fartsskriver - Styreenhet servostyring - Klimaanlegg - Ryggelys - Vannsensor dieselfilter - Luftmassemåler
(+n kkel)
53 7,5Instrumentpanel (+batteri)
89 -Ikke i bruk
90 7,5Venstre fjernlys
91 7,5Høyre fjernlys
92 7,5Venstre tåkelys
93 7,5Høyre tåkelys
Defekt sikring

147
jumper_no_Chap08_Aide-Rapide_ed01-2015
Sikringer i dørstolpen på høyre
side
Klips av lokket.
Påse at lokket blir forsvarlig lukket igjen
etterpå.Sikringer
A (ampere) Funksjon
54 -Ikke i bruk
55 15Varmeseter
56 1512 V-uttakbaksetepassasjerer
57 10Ekstra varmeanlegg under setet
58 15Avising av bakrute, venstre
59 15Avising av bakrute, høyre
60 -Ikke i bruk
61 -Ikke i bruk
62 -Ikke i bruk
63 10Betjening ekstra varmeanlegg baksetepassasjerer
64 -Ikke i bruk
65 30Vifte ekstra varmeanlegg baksetepassasjerer
Defekt sikring
SMÅREPARASJONER
8

148
jumper_no_Chap08_Aide-Rapide_ed01-2015
Sikringer i motorrommet
Fjern mutterne og vipp frem boksen for å få
tilgang til sikringene.
Etter at arbeidet er utført skal lokket
lukkes forsvarlig.Sikringer
A (ampere) Funksjon
1 40Tilførsel ABS-pumpe
2 50S.E. gløding diesel
3 30Kontakt tyverisikring - Starter
4 40Forvarmer diesel
5 20/50Ventilasjon i kupé med programmerbar kjørevarme (+batteri)
6 40/60Kjølevifte kupé maks. hastighet (+batteri)
7 40/50/60 Kjølevifte kupé min. hastighet (+batteri)
8 40Kjølevifte kupé (+nøkkel)
9 1512V-kontakt bak (+batteri)
10 15Horn
11 -Ikke i bruk
14 1512V-kontakt foran (+batteri)
15 15Sigarettenner (+ batteri)
16 -Ikke i bruk
17 -Ikke i bruk
18 7,5Styreenhet kontroll av motor (+batteri)
19 7,5Kompressor klimaanlegg
20 30Pumpe lykte-/vindusspyler
21 15Tilførsel drivstoffpumpe
22 -Ikke i bruk
23 30Elektroventiler ABS
24 7,5Ekstra betjeningspanel - Betjening aog sammenfolding av
utvendige speil (+ nøkkel)
30 15Avising av utvendige speil
Defekt sikring

149
jumper_no_Chap08_Aide-Rapide_ed01-2015
Med høyttrykksvask mot inngrodd
smuss, rett ikke strålen mot
lyskasterne, lysene eller området rundt
disse da det kan skade klarlakken og
tetningslistene.
SKIFTE EN LYSPæRE
L

yspæretyper
Bilen din har lyspærer av forskjellig type.
Slik fjernes de forskjellige lyspærene:
Type A

L
yspære i glass: trekk forsiktig
i den, da den er montert under
trykk.
Type B

L
yspære med trykk-inn-og-vri
feste: trykk på lyspæren og drei
den mot klokken.
Type C

Sylindrisk lyspære: skyv til side

kontaktene. For å fjerne eller tilbakemontere skruer,
bruk skrutrekkeren som er ryddet bort i
verktøykassen under passasjersetet foran.
Hver lyspære tilbakemonteres ved å følge
arbeidsoperasjonene i omvendt rekkefølge.
Type D - E

Halogenlyspære: skyv

blokkeringsfjæren til siden.
Skift alltid ut lyspæren med en ny


lyspære med samme referanse og
spesifikasjoner.
Defekt lyspære
SMÅREPARASJONER
8

150
jumper_no_Chap08_Aide-Rapide_ed01-2015
1 - Fjernlys
T ype D, H7 - 55 W
-

Fjern dekselet ved å trekke i

tungestykket i gummi.
-

Kople fra den elektriske kontakten.
-


Frigjør blokkeringsfjæren ved å trykke

på den midtre klemmen.
-

Skift ut lyspæren, og påse at metalldelen

passer med rillene i lyspæren. 2
- Nærlys
Type D, H7 - 55 W
-
Fjern dekselet ved å trekke i

tungestykket i gummi.
- Kople fra den elektriske kontakten.
- Frigjør blokkeringsfjæren ved å trykke
på den midtre klemmen.
-

Skift ut lyspæren. Påse at metalldelen

passer med rillene i lyspæren.
Frontlykter
3 - Blinklys
T ype A, WY21W - 21 W
-

Fjern dekselet ved å trekke i

tungestykket i gummi.
-

Drei lyspæreholderen en kvart

omdreining rundt mot klokken.
-

Skift lyspæren.
Åpne opp panseret, og sett på plass


støttestaget.
For å få tilgang til lyspærene og lampene,
før hånden bak lykteenheten.
Om nødvendig kan du demontere
lyktenheten:
-

A

vhengig av landet der bilen selges,
fjern kuldebeskyttelsen ved å skyve den
mot siden og utover.
-
Kople fra den elektriske kontakten ved å

fjerne låseringen.
-

Fjern de to festeskruene fra


lykteenheten.
-

Skyv lykteenheten mot sentrum av bilen


for å få den ut av skinnene. Vær forsiktig med støttestaget til panseret
på venstre side.
Defekt lyspære
