2016 CITROEN JUMPER Eksploatavimo vadovas (in Lithuanian)

159
jumper_lt_Chap08_Aide-Rapide_ed01-2015
Atsarginio rato uždėjimas Rato padėjimas
- Uždėkite atsarginį ratą į vietą ant ašies ir
įsukite varžtus ranka.
-

Naudodamiesi ratų veržliarakčiu
D ir
strypu B lengvai paveržkite varžtus.
-

Susukite keltuvą
C ir nuleiskite
automobilį, po to išimkite keltuvą.
-

Dar kartą priveržkite varžtus ratų

veržliarakčiu D ir strypu B (nenaudodami
pernelyg daug jėgos).Jūs būtinai turite grąžinti į vietą po automobiliu
arba remontuotiną arba atsarginį ratą, kad
būtų galima užfiksuoti pakėlimo mechanizmą.
- Padėkite ratą automobilio gale.
●
Modifikacijos su
aliuminio lydinio
ratlankiais prikabinkite atramą H prie
išorinės pusės.
●

Prisukite rankeną
G, kad būtų sukabinta
atrama ir plieninis ratlankis. ●

Modifikacijos su
aliuminio lydinio
ratlankiais uždėkite apkabą J ant
vidinės pusės.
● Prisukite tris apkabos tvirtinimo varžtus I
prie aliuminio ratlankio.
Pradurta padanga
SKUBI PAGALBA
8

160
jumper_lt_Chap08_Aide-Rapide_ed01-2015
Norėdami sužinoti apie padangų slėgio
duomenis skaitykite 9 dalies skyrelį
"Techninė charakteristika - Identifikacijos
duomenys".
-
Uždėkite pailgintą vamzdinį veržliaraktį A
,
ratų nuėmimo veržliaraktį D ir strypą B ant
laikančiojo varžto.
- Sukite visą įrankį laikrodžio rodyklės
kryptimi, kad būtų iki galo susuktas
lynas ir ratas pakeltas po automobiliu.
-

Patikrinkite, ar ratas yra gerai

horizontaliai prisispaudęs prie
automobilio dugno ir ar pakėlimo
mechanizmo rantas yra matomas.
-

Padėkite į vietą įrankius ir rato gaubtą

(priklausomai nuo modifikacijos).
Sutaisyto rato uždėjimas
Suremontuoto rato uždėjimas yra toks pat,
kaip ir atsarginio rato, tik reikia nepamiršti
uždėti rato gaubtą.
Atsarginis ratas nėra pritaikytas važinėti
tolimus atstumus. Nedelsdami patikrinkite
varžtų priveržimą ir padangos oro
slėgį CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Taip pat kuo greičiau CITROËN atstovybėje
arba kvalifikuotoje remonto dirbtuvėje
sutaisykite ir uždėkite į vietą originalų ratą.
Pradurta padanga

161
jumper_lt_Chap08_Aide-Rapide_ed01-2015

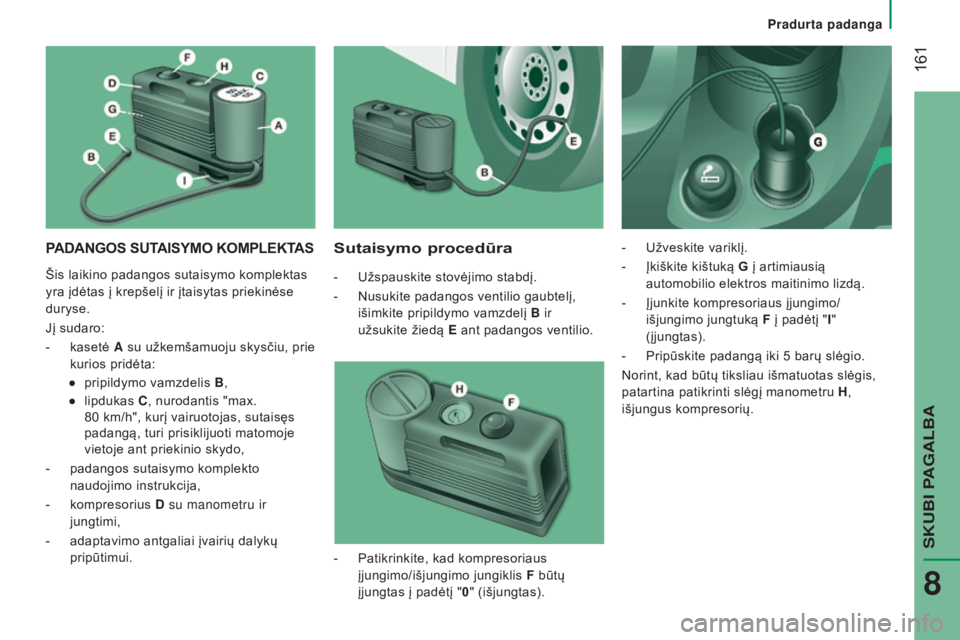

PADANGOS SUTAISYMO KOMPLEKTASSutaisymo procedūra
- Užspauskite stovėjimo stabdį.
-
Nusukite padangos ventilio gaubtelį,

išimkite pripildymo vamzdelį B ir
užsukite žiedą E ant padangos ventilio. -

Užveskite variklį.
-
Įkiškite kištuką G
į artimiausią
automobilio elektros maitinimo lizdą.
-

Įjunkite kompresoriaus įjungimo/
išjungimo jungtuką

F į padėtį "I "
(įjungtas).
-

Pripūskite padangą iki 5
barų slėgio.
Norint, kad būtų tiksliau išmatuotas slėgis,
patartina patikrinti slėgį manometru H ,
išjungus kompresorių.
-

Patikrinkite, kad kompresoriaus

įjungimo/išjungimo jungiklis F būtų
įjungtas į padėtį "0 " (išjungtas).
Šis laikino padangos sutaisymo komplektas
yra įdėtas į krepšelį ir įtaisytas priekinėse
duryse.
Jį sudaro:
-

kasetė

A su užkemšamuoju skysčiu, prie
kurios pridėta:
●

pripildymo vamzdelis

B ,
●

lipdukas

C , nurodantis "max.
80

km/h", kurį vairuotojas, sutaisęs
padangą, turi prisiklijuoti matomoje
vietoje ant priekinio skydo,
-

padangos sutaisymo komplekto


naudojimo instrukcija,
-

kompresorius

D su manometru ir
jungtimi,
-

adaptavimo antgaliai įvairių dalykų


pripūtimui.
Pradurta padanga
SKUBI PAGALBA
8

162
jumper_lt_Chap08_Aide-Rapide_ed01-2015
- Jeigu per 5 minutes nepasiekiamas bent
3 barų slėgis, atjunkite kompresorių
nuo ventilio ir ištraukite jo laidą iš lizdo,
pavažiuokite automobiliu maždaug
10
metrų, kad užkemšamasis skystis
pasiskirstytų padangos viduje.
-

Po to pakartokite pripūtimo procedūrą:
●


Jei
3 barų slėgis nepasiekiamas per
10
minučių, nutraukite sutaisymo
procedūrą: padanga yra pernelyg
stipriai pažeista ir negali būti
sutaisyta. Kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę.
●

Jei padangą pavyko pripūsti

iki 5
barų, tuoj pat važiuokite
automobiliu.
Pavažiavę maždaug 10
minučių sustokite ir
iš naujo patikrinkite padangos slėgį.
Nustatykite tinkamą padangos slėgį pagal
duomenis etiketėje ant vairuotojo pusės
durų statramsčio ir, kai tik galite, atlikite
patikrinimą CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Padangos slėgio patikrinimas ir
pakoregavimas
Kompresorius gali būti naudojamas vien tik
padangos pripūtimui ir slėgio patikrinimui.
-

atjunkite žarnelę
I ir prijunkite ją
tiesiogiai prie padangos ventilio, taip
kasetė bus prijungta prie kompresoriaus
ir užkemšamasis skystis nebus
įpurškiamas.
Jei reikia sumažinti padangos slėgį,
prijunkite vamzdelį I prie padangos ventilio,
paspauskite geltoną mygtuką, esantį
kompresoriaus jungiklio viduryje.
Padangos sutaisymo kasetės
pakeitimas
Norėdami pakeisti kasetę:
-

atjunkite žarnelę
I,
-

pasukite tuščią kasetę prieš laikrodžio

rodyklę ir išimkite ją,
-

įkiškite naują kasetę ir pasukite ją

laikrodžio rodyklių kryptimi,
-

vėl prijunktie žarnelę
I ir sujunkite
vamzdelį B jo vietoje.
Kasetėje yra etilenglikolio, - tai yra
nuodinga medžiaga, jei ji praryjama,
taip pat dirginanti akis.
Laikykite šį gaminį vaikams nepasiekiamoje
vietoje.
Panaudoję sutaisymo komplektą neišmeskite
naudotos kasetės bet kur, pristatykite ją
į CITROËN tinklo atstovybę arba tokių
medžiagų utilizavimo įmonę.
Šį padangos sutaisymo komplektą
ir keičiamų kasečių galima įsigyti
CITROËN tinklo atstovybėje.
Pradurta padanga

163
jumper_lt_Chap08_Aide-Rapide_ed01-2015
VILKIMAS
Jūsų
automobilio vilkimas
Nuimama vilkimo kilpa yra įrankių dėžutėje
po priekine keleivio sėdyne.
Plokščiu įrankiu atidarykite dangtelį.
Iki galo įsukite nuimamąją vilkimo kilpą.
Prikabinkite tinkamą vilkimo siją prie
nuimamosios kilpos.
Įjunkite pavarų svirtį į neutraliąją padėtį.
Kito automobilio vilkimas
Fiksuota vilkimo kilpa yra dešinėje pusėje po
bamperiu.
Prikabinkite standžiąją vilktį prie fiksuotos
vilkimo kilpos.
Nevykdant šio nurodymo gali būti
sugadintos kai kurios stabdymo
sistemos dalys ir neveikti stabdžių
stiprintuvas, kai automobiliu bus vėl
važiuojama.
Pagrindinės rekomendacijos
Laikykitės šalyje galiojančių taisyklių.
Patikrinkite, kad velkančiojo automobilio
masė būtų didesnė negu velkamojo.
Vairuotojas turi vairuoti velkamąjį automobilį
ir turi turėti galiojantį vairuotojo pažymėjimą.
Kai automobilis velkamas nepakeltas
(riedantis visais ratais), visada reikia naudoti
tam pritaikytą standžiąją vilktį; virvę arba
diržą naudoti draudžiama.
Velkantysis automobilis turi pajudėti
palengva.
Kai automobilis velkamas išjungtu varikliu,
neveikia stabdžių ir vairo stiprintuvai.
Vilkimui būtinai kvieskite profesionalus šiais
atvejais:
-

kai automobilis sugedo automagistralėje

arba greitkelyje,
-

kai automobilis turi keturis varančiuosius

ratus,
-

kai neįmanoma įjungti pavarų dėžės

neutraliąją padėtį, atblokuoti vairo
užraktą arba atleisti stovėjimo stabdį,
-

kai automobilis velkamas pakeltas,

riedantis tik dviem ratais,
-

kai neturite reikiamos standžiosios

vilkties ir kt.
Kito ar paties automobilio vilkimas
SKUBI P
8

164
jumper_lt_Chap08_Aide-Rapide_ed01-2015
PRIKABINIMO ĮTAISAS SU NUI-
MAMU
BE ĮRANKIO KABLIU
Pristatymas
Šis originalus rutulinis prikabinimo kablys
gali būti lengvai ir greitai uždedamas arba
nuimamas. Šiai procedūrai nereikalingas
joks įrankis. Norėdami sužinoti, kokia leistina
maksimali prikabinimo įtaiso apkrova,
skaitykite skyrių "Techninė charakteristika -
Masės duomenys".
Norėdami saugiai važinėti naudodamiesi
prikabinimo įtaisu skaitykite skyrelį
"Papildoma įranga - Priekabos vilkimas".
1.

Tvirtinimo laikiklis.
2.


Prijungimo lizdas.
3.


Apsauginis žiedas.
4.


Nuimamas rutulinis kablys.
5.


Užrakinimo ir atrakinimo ratukas.
6.


Spynelė su raktu.
7.


Etiketė, skirta užrašyti rakto kodą. A.


Užsklęsta
padėtis; ratukas liečiasi prie
rutulinio kablio (nėra tarpo).
B.

Atsklęsta
padėtis; ratukas nesiliečia
prie rutulinio kablio (lieka apie 5
mm
tarpas). Prieš naudojantis prikabinimo įtaisu
Patikrinkite, ar rutulinis kablys yra
tinkamai užrakintas; tam tikslui tikrinkite:
- ar žalia žyma ant ratuko sutampa su
žalia žyma ant rutulinio kablio,
-

ar ratukas liečiasi su rutuliniu kabliu,
-


ar spynelė yra užsklęsta ir raktas

ištrauktas; ratuko nebeįmanoma sukioti,
-

rutulinis kablys visiškai nebeturi judėti

tvirtinimo laikiklyje; pabandykite jį ranka
pajudinti.
Naudojimo metu
Niekada neatsklęskite prikabinomo įtaiso,
kol yra prikabinta priekaba arba ant kablio
yra uždėtas bagažo laikiklis.
Niekada neviršykite maksimalios krauto
automobilio masės (MTAC), priekabos
masės ir abiejų kartu (MTRA).
Laikykitės šalyje, kurioje važinėjate,
galiojančių eismo taisyklių. Po naudojimo
Kai važinėjama be priekabos arba ant kablio
nėra uždėtas bagažo laikiklis, rutulinis
kablys turi būti nuimtas, o dangtelis įdėtas
į tvirtinimo laikiklį. Šis nurodymas ypač
svarbus tais atvejais, kai rutulinis kablys gali
trukdyti tinkamai matyti valstybinį numerį
arba apšvietimo įrangą.
Transportavimo sprendimai

165
jumper_lt_Chap08_Aide-Rapide_ed01-2015
Rutulinio kablio sumontavimas
Iš tvirtinimo laikiklio, esančio po galiniu
bamperiu, išimkite apsauginį dangtelį.Įkiškite rutulinio kablio 4
galą į tvirtinimo
laikiklį 1 ir paspauskite aukštyn; kablys
užsifiksuoja automatiškai. Patikrinkite, ar mechanizmas yra tinkamai
užsifiksavęs (padėtis A
).
Raktu uždarykite spynelę 6 .
Ratukas 5
pasisuka ketvirtį apsukimo prieš
laikrodžio rodyklę; būkite atsargūs, arti
nelaikykite rankos. Visada ištraukite raktą. Rakto negalima
ištraukti, kol spynelė yra atvira.
Ant spynelės užspauskite dangtelį.
Transportavimo sprendimai
SKUBI PAGALBA
8

166
jumper_lt_Chap08_Aide-Rapide_ed01-2015
Rutulinio kablio nuėmimas
Atjunkite priekabos laidų kištuką nuo
prijungimo lizdo 2, esančio ant laikiklio.
Atkabinkite priekabos lyną nuo apsauginio
ant laikiklio esančio žiedo 3 .
Atkabinkite priekabą nuo rutulinio kablio.
Uždėkite ant rutulinio kablio apsauginį
dangtelį.
Nuimkite apsauginį gaubtelį nuo prikabinimo
įtaiso rutulinio kablio.
Prikabinkite priekabą prie rutulinio kablio.
Prikabinkite prie priekabos pritvirtintą lyną
prie apsauginio žiedo 3
, esančio ant laikiklio.
Įjunkite priekabos laidų kištuką į sujungimo 2 lizdą
ant laikiklio.
Nuimkite dangtelį nuo spynelės ir uždėkite jį
ant rakto galvutės.
Įkiškite raktą į spynelę 6 .
Raktu atsklęskite spynelę.
Transportavimo sprendimai
