2016 CITROEN JUMPER Eksploatavimo vadovas (in Lithuanian)

135
jumper_lt_Chap07_Verifications_ed01-2015
ATJUNGTAS DEGAL ų TIEKIMAS
Po avarijos, prieš atnaujindami degalų
tiekimą, patikrinkite, ar neteka degalai
ir ar nėra kibirkščiavimo, kad nekiltų gaisras. Avarijos atveju įrenginys automatiškai
atjungia degalų tiekimą ir elektros maitinimą
varikliui.
Kartu ima veikti avarinės signalizacijos
žibintai ir užsidega plafonai, taip pat
atsirakina durys. Norėdami atnaujintį degalų tiekimą
paspauskite pirmąjį mygtuką, esantį po
daiktadėže.
Elektros maitinimą atnaujinkite
paspausdami antrąjį mygtuką, esantį
akumuliatoriaus skyriuje po vairuotojo skydu
(mikroautobuso).
Kitų modifikacijų automobilių antrasis
mygtukas yra pakeistas saugikliu,
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Degalai
7
TIKRINIMAI

136
jumper_lt_Chap07_Verifications_ed01-2015

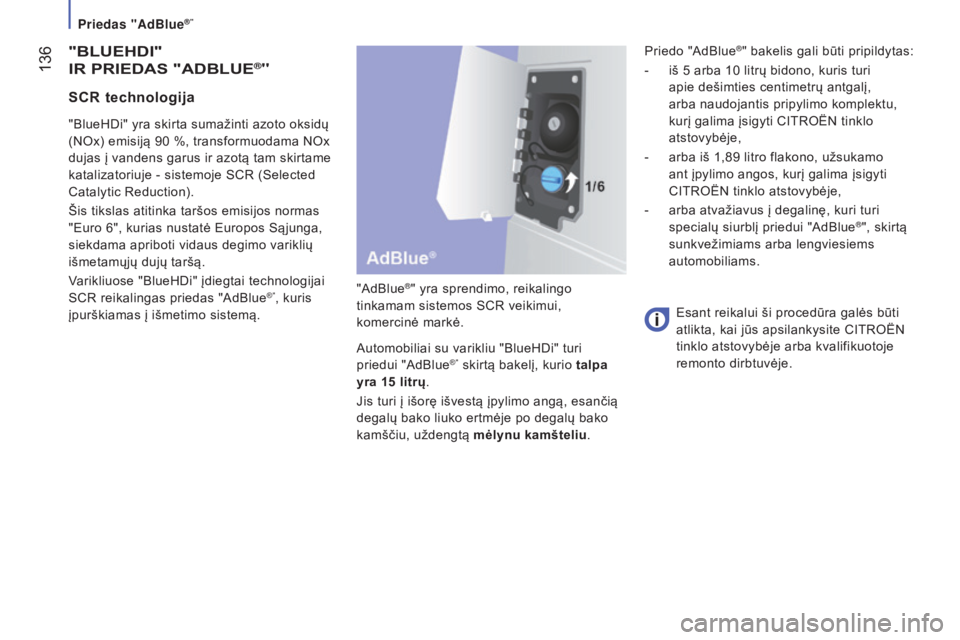

"BLUEHDI"
IR
PRIEDAS "A D B LUE®"
"AdBlue®" yra sprendimo, reikalingo
tinkamam sistemos SCR veikimui,
komercinė markė.
Automobiliai su varikliu "BlueHDi" turi
priedui "AdBlue
®" skirtą bakelį, kurio talpa
yra 15

litrų.
Jis turi į išorę išvestą įpylimo angą, esančią
degalų bako liuko ertmėje po degalų bako
kamščiu, uždengtą mėlynu kamšteliu.
"BlueHDi" yra skirta sumažinti azoto oksidų
(NOx) emisiją 90

%, transformuodama NOx
dujas į vandens garus ir azotą tam skirtame
katalizatoriuje - sistemoje SCR (Selected
Catalytic Reduction).
Šis tikslas atitinka taršos emisijos normas
"Euro 6", kurias nustatė Europos Sąjunga,
siekdama apriboti vidaus degimo variklių
išmetamųjų dujų taršą.
Varikliuose "BlueHDi" įdiegtai technologijai
SCR reikalingas priedas "AdBlue
®", kuris
įpurškiamas į išmetimo sistemą. Esant reikalui ši procedūra galės būti
atlikta, kai jūs apsilankysite CITROËN
tinklo atstovybėje arba kvalifikuotoje
remonto dirbtuvėje.
SCR technologija
Priedo "AdBlue®" bakelis gali būti pripildytas:
-

iš 5


arba 10
litrų bidono, kuris turi
apie dešimties centimetrų antgalį,
arba naudojantis pripylimo komplektu,
kurį galima įsigyti CITROËN tinklo
atstovybėje,
-

arba iš 1,89

litro flakono, užsukamo
ant įpylimo angos, kurį galima įsigyti
CITROËN tinklo atstovybėje,
-

arba atvažiavus į degalinę, kuri turi

specialų siurblį priedui "AdBlue
®", skirtą
sunkvežimiams arba lengviesiems
automobiliams.
Priedas "AdBlue®"

137
jumper_lt_Chap07_Verifications_ed01-2015
Tinkamas naudojimasis
Kai priedo "AdBlue®" bakelyje pakanka,
nerodoma jokia informacija.
Tačiau, kai priedo atsargų bakelyje lieka tiek,
kad su juo galima nuvažiuoti ne daugiau
kaip 2

400

km (1

500 mylių), jus įspėja
įvairūs laikini signalai (kontrolinė lemputė,
pranešimas, signalizatoriaus garsas), kurių
rodymas intensyvėja, kol jie tampa ištisiniai.
Įveikiant likusius su priedu kilometrus
mažėja jo atsargos, o įspėjimai intensyvėja,
kol pranešimas imamas rodyti nuolat.
Priedo bakelio pripylimas
Lengviesiems automobiliams parduodami
5

arba 10

litrų bidonai, arba 1,89

litro
(1/2

galono) flakonai CITROËN tinklo
atstovybėje.
Jei priedo "AdBlue
®" bakelį norite pripilti
pats, įsitikinkite, ar turite pritaikytą pripylimo
žarnelę, kuri būna arba nebūna parduodama
kartu su priedo bidonu. Kai priedo "AdBlue®" bakelis ištuštėja,
tampa neįmanoma užvesti variklį.
Labai patartina nelaukti, kol įsėjimai bus
rodomi paeiliui, ir pripildyti priedo "AdBlue
®"
bakelį per tinkamą laiką.
Priedas "AdBlue®"
7
TIKRINIMAI

138
jumper_lt_Chap07_Verifications_ed01-2015
Priedo atsargų rodymas
Priklausomai nuo pasiektos priedo rezervo
ribos, rodomi įvairaus lygio pranešimai.
Jūs būsite informuojami, kai bus pasiekta
nauja rezervo pakopa ir įspėjimai intensyvės
nuo laikinų iki nuolatinių.
-
Pirmoji įspėjimo riba pasirodo, kai

pasiekiamas galimų nuvažiuoti 2
400 km
(1
500 mylių) rezervas.
-

Antroji įspėjimo riba pasiekiama, kai priedo
atsargų lieka nuvažiuoti 600 km (375 mylių).
Kai pasiekiama 0 km riba, jūs po variklio
išjungimo nebegalėsite jo daugiau užvesti.
Kai su priedu galima nuvažiuoti daugiau

nei 2
400 km (1 500 mylių)
Nėra jokio įspėjimo.
Kai lieka mažiau nei 2
400 km,
užsidega ši lemputė ir laikinai
pasirodo pranešimas apie priedo
atsargas.
Kaskart įjungus kontaktą pasirodys
įspėjimas ir pasigirs signalizatoriaus garsas. Kai su priedu galima nuvažiuoti nuo
2

400

(1

500

mylių)
iki 600
km
(375
mylias)Kai pasiekiama 600

km riba, ima
mirksėti ši lemputė ir pasirodo
pranešimas, rodantis liekančias
priedo atsargas.
Įspėjimas bus kartojamas, o priedo atsargos
rodomos kas 50 nuvažiuotų kilometrų
(30 mylių).
Kaskart įjungus kontaktą pasirodys
įspėjimas ir pasigirs signalizatoriaus garsas.
Kai bus pasiekta 0
kilometrų riba,
automobilyje įrengtas reglamentuotas
įtaisas jums nebeleis užvesti variklio. Yra pasiektas 0
km priedo "AdBlue
®" lygis.
Jūsų automobilio išmetamųjų dujų tarša
nebeatitinka "Euro 6" taršos normos ir
variklis nebeužsives.
Tam, kad galėtumėte vėl užvesti
automobilio variklį, turite pripilti ne mažiau
kaip 3,8

litro priedo "AdBlue
®".
-

Supilkite priedą į bakelį (per įpylimo

angą su mėlynu kamšteliu).
-

Įjunkite kontaktą neužvesdami.
-


Prieš užvesdami variklį palaukite

10

sekundžių.
Kai su priedu galima nuvažiuoti nuo
600

km (375

mylių) iki 0

km
Variklio užvedimas blokuojamas dėl
priedo "AdBlue
®"
trūkumo bakelyje
Venkite, kad būtų pasiekta 0

km riba!
Važiuojant įspėjimas bus kartojamas
tol, kol priedo "AdBlue
®" lygis nebus
pakankamai papildytas.
Nepripylę priedo į specialų bakelį rizikuojate,
jog nebegalėsite važiuoti automobiliu. Paskui pripilkite daugiau priedo į
bakelį, kurio talpa yra 15
litrų.
Arba kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę.
Priedas "AdBlue®"

139
jumper_lt_Chap07_Verifications_ed01-2015
Sistemos SCR veikimo sutrikimas
Užsidega variklio
autodiagnostikos lemputė.
Kaskart įjungus kontaktą
signalizatoriaus garsas ir
pranešimas patvirtina taršos ribojimo
sistemos sutrikimą.
Jei tai yra laikinas sutrikimas, įspėjimas
išnyksta, kai tik taršos norma išmetimo
sistemoje vėl atitinka normą. Patvirtintas gedimas
Šalia pirmiau nurodytų signalų, prietaisų
skydelyje bus rodomas su priedo atsargomis
galimas nuvažiuoti atstumas kilometrais
(myliomis).
Įspėjimas bus kartojamas kas 30
sekundžių
ir atnaujinamas galimas nuvažiuoti atstumas.
Kai tik galie, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Antraip rizikuojate, kad nebegalėsite važiuoti
automobiliu. Variklio užvedimas blokuojamas
nuvažiavus 400
km (250 mylių)
Nustatytas sutrikimas
Kaskart pabandžius užvesti variklį
suveikia įspėjimas ir pasirodo
pranešimas, kad užvedimas
blokuojamas.
Tačiau, jei nuvažiavus 50
km (30 mylių)
nuolat rodomas įspėjimas ir dega
lemputė, patvirtinamas gedimas.
Variklio užvedimo blokavimo įtaisas suveiks
automatiškai, jei nuo šio patvirtinimo bus
nuvažiuota daugiau kaip 400
km (250 mylių).
Kai tik galite, kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Priedas "AdBlue\256"
7
TIKRINIMAI

140
jumper_lt_Chap07_Verifications_ed01-2015
Priedo "AdBlue®" pripylimas ar
papildymas
Atsargumo priemonės
Naudokite tik ISO 22241
standartą atitinkantį
priedą "AdBlue
®".
Priedas "AdBlue®" yra medžiaga, pagaminta
iš karbamido.
Šis skystis yra nedegus, bespalvis ir
bekvapis.
Jį reikia saugoti vėsioje vietoje.
Priedo "AdBlue
®" bidonas (5 arba 10 l)
arba flakonas (1,89 l)
Patikrinktie priedo galiojimo datą.
Perskaitykite ant etiketės nurodytą
instrukciją.
Patikrinkite, ar turite tam tinkamą įpylimo
žarnelę, kuri gali būti parduodama arba
neparduodama kartu su priedo bidonu. Automobilio pastatymas
-

Prieš pripildami priedo įsitikinkite, kad

automobilis stovi lygioje ir horizontalioje
vietoje.
Prieiga prie bakelio
-
Atidarykite degalų bako liuką.
-
Pasukite šeštadalį apsukimo mėlyną
kamštelį prieš laikrodžio rodyklę.
-

Nuimkite kamštelį traukdami žemyn. Pripylimas
-


Paimkite priedo "AdBlue®" flakoną. Prieš
supildami jo turinį į jūsų automobilio
priedo "AdBlue
®" bakelį, patikrinkite jo
galiojimo datą ir atidžiai perskaitykite
naudojimo nurodymus ant etiketės.
Svarbu: jei jūsų automobilio priedo
"AdBlue ®" bakelis yra visiškai tuščias -
ką patvirtina įspėjamasis pranešimas ir tai, kad
neįmanoma užvesti variklio, - jūs turite būtinai
pripilti ne mažiau kaip 3,8
litro priedo (tai būtų
du flakonai po 1,89
litro).
- Jei atitraukus flakoną liko apvarvėjusi
įpylimo vieta, nušluostykite ją drėgna
šluoste.
Jei priedo išsiliejo daugiau, gausiai
nuplaukite šaltu vandeniu arba
nušluostykite drėgna šluoste.
Jei priedas susikristalizavo, pašalinkite jį
kepine ir šiltu vandeniu.
Priedas "AdBlue®"

141
jumper_lt_Chap07_Verifications_ed01-2015
Uždarymas
-
Vėl užsukite mėlynąjį kamštelį ant priedo

bakelio angos ir pasukite jį šeštadalį
apsukimo laikrodžio rodyklių kryptimi -
iki galo.
-

Uždarykite degalų bako liuką. Neišmeskite priedo "AdBlue
®" flakonų
su buitinėmis šiukšlėmis. Išmeskite
juos į tam skirtą konteinerį arba grąžinkite į
pardavimo vietą.
Laikykite priedą "AdBlue®" vaikams
nepasiekiamoje vietoje, originaliame inde.
Niekada neperpilkite priedo "AdBlue®" į kitą
indą: skystis gali prarasti kokybę.
Niekada neskieskite priedo vandeniu.
Niekada nepilkite priedo į dyzelino baką.
Rekomendacijos dėl sandėliavimo
Nelaikykite priedo "AdBlue ®" bidonų ar
flakonų automobilyje. Priedo "AdBlue
®" užšalimas
Priedas "AdBlue®" užšąla esant
žemesnei negu apytiksliai -11°C (12,2 °F)
temperatūrai, o jo savybės suprastėja, kai
šiluma pasiekia 25°C (77°F).
Rekomenduojama laikyti flakonus vėsioje
vietoje, apsaugotoje nuo tiesioginių saulės
spindulių.
Šiomis sąlygomis priedas gali būti saugomas
ne mažiau kaip metus.
Jei priedas buvo užšalęs, jis galės būti
naudojamas, kai visiškai atšils vidutinėje oro
temperatūroje. Sistema SCR turi priedo "AdBlue
®"
pašildymo bakelyje įtaisą, leidžiantį
automobiliui veikti normaliomis sąlygomis.
Išskirtinėmis automobilio eksploatavimo
sąlygomis, kai automobilis ilgą laiką
laikomas žemesnėje nei -15°C (5°F)
temperatūroje, įspėjimas apie taršos ribojimo
sistemos gedimą gali būti susijęs su priedo
"AdBlue
®" užšalimu.
Pastatykite automobilį aukštesnėje
temperatūroje bent kelioms valandoms, kol
priedas atšils iki skysto būvio.
Taršos ribojimo sistemos įspėjamoji lemputė
užges ne iškart, tai bus nuvažiavus keletą
kilometrų.
Priedas "AdBlue®"
7
TIKRINIMAI

142
jumper_lt_Chap08_Aide-Rapide_ed01-2015
A. Pliusinis jūsų automobilio metalinis
gnybtas
B.

Pagalbinis akumuliatorius
C.


Jūsų automobilio korpuso taškas
Prijunkite tik prie aukščiau pateiktose


iliustracijose nurodytų taškų.
Nesilaikant šio nurodymo gali įvykti
trumpasis jungimas.Užvedimas naudojant kitą
akumuliatorių
A
KUMULIATORIUSAkumuliatoriaus
įkrovimas
įkrovikliu
- Prijunkite raudonąjį kabelį prie metalinės
detalės A , po to prie pagalbinio
akumuliatoriaus B gnybto (+).
-

Prijunkite vieną žaliojo arba

juodojo kabelio galą prie pagalbinio
akumuliatoriaus B gnybto (-).
-

Kitą žaliojo arba juodojo kabelio galą
prijunkite prie jūsų automobilio korpuso C .
- Įjunkite starterį ir užveskite variklį.
-
Palaukite, kol variklis ims veikti tuščiąja

eiga, ir atjunkite kabelį. -

Atjunkite akumuliatorių, esantį po

priekinėmis kairiosiomis grindimis.
-
Atjunkite akumuliatorių.
-

Laikykitės įkroviklio gamintojų duotos

naudojimo instrukcijos.
-
Iš naujo prijunkite pradėdami gnybtu (-).
-

Patikrinkite gnybtų ir laidų antgalių

švarumą. Jei jie padengti sulfatu
(balkšvomis arba žalsvomis apnašomis),
nuimkite ir nuvalykite juos.
Išsikrovęs akumuliatorius
