2016 CITROEN JUMPER Betriebsanleitungen (in German)

127
jumper_de_Chap07_Verifications_ed01-2015
Innen
Dieser Vorgang darf nur bei stehendem Fahrzeug
und geöffneter Fahrertür ausgeführt werden.
Ziehen Sie den Hebel an der Seite des
Armaturenbretts an.
Außen
Schieben Sie den Sperrriegel oberhalb des
Kühlergrills nach oben und heben Sie die
Motorhaube an.Klemmen Sie die Haubenstütze vor dem Schließen
der Motorhaube wieder in die Halterung ein.
Senken Sie die Motorhaube ab und lassen Sie sie
aus geringer Höhe zufallen. Überprüfen Sie, ob sie
richtig eingerastet ist.
ÖFFNEN DER MOTORHAUBE
Öffnen Sie die Motorhaube nie bei starkem
Wind.
Bei heißem Motor sind der Hebel und die
Motorhaubenstütze mit Vorsicht zu handhaben
(Verbrennungsgefahr).
Schalten Sie vor sämtlichen Arbeiten im
Motorraum die Zündung mit dem Schlüssel
aus, um jegliche Verletzungsgefahr, die mit
der automatischen Aktivierung des Modus START
des STOP & START-Systems verbunden ist, zu
vermeiden.
SCHLIESSEN DER MOTORHAUBE
Motorhaubenstütze
Haken Sie die Haubenstütze aus, legen Sie sie
um und setzen Sie sie in die erste und dann in die
zweite Raste ein.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen, Reinigung, ...)
auszusetzen.
7
Motorraum
KONTROLLEN

128
jumper_de_Chap07_Verifications_ed01-2015
1. Flüssigkeitsbehälter für Scheiben- und
Scheinwerferwaschanlage
2.

Flüssigkeitstank für Servolenkung
3.


Behälter für Kühlflüssigkeit
4.


Behälter für Bremsflüssigkeit und

Hydraulikflüssigkeit (Kupplung)
5.
Sicherungskasten
6.
Luftfilter
7.
Ölmessstab
8.

Motoröl-Einfüllöf
fnung

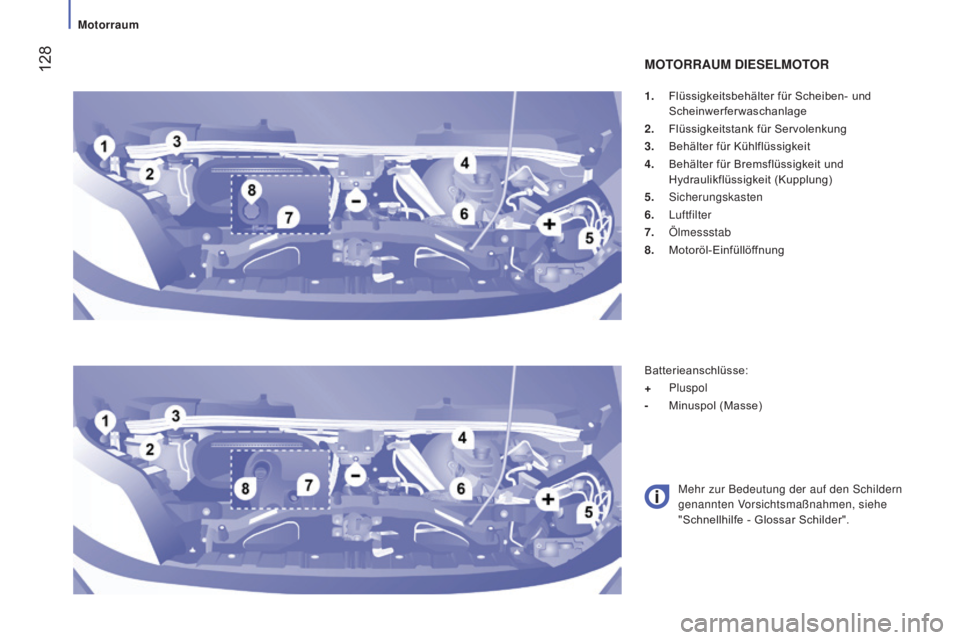

MOTORRAUM DIESELMOTOR
Batterieanschlüsse:
+

Pluspol
-


Minuspol (Masse)
Mehr zur Bedeutung der auf den Schildern


genannten Vorsichtsmaßnahmen, siehe
"Schnellhilfe - Glossar Schilder".
Motorraum

129
jumper_de_Chap07_Verifications_ed01-2015
Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstoffe
nicht in die Kanalisation oder auf den Boden.
Entsorgen Sie das Altöl in den dafür bei einem
CITROËN-Vertragspartner oder einer qualifizierten
Fachwerkstatt bereitstehenden Behältern.
FÜLLSTäNDEDiese Kontrollen gehören zur gängigen Pflege
und Unterhaltung Ihres Fahrzeugs und dienen
der Erhaltung seines guten Betriebszustands.
Erkundigen Sie sich nach den diesbezüglich
geltenden Vorschriften bei einem Vertreter des
CITROËN-Händlernetzes oder schauen Sie im
Service-/Garantieheft nach, das sich in der Mappe
mit den Borddokumenten befindet.
Um die Betriebssicherheit des Motors und
der Abgasreinigungsanlage auf Dauer zu
gewährleisten, darf dem Motoröl kein Zusatzmittel
beigegeben werden.Füllstand der Bremsflüssigkeit
Die Flüssigkeit muss unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen,
den DOT4 Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem
Behälter befindlichen Markierungen MINI und
MAXI stehen.
Wenn Sie häufig Bremsflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den Sie
so schnell wie möglich vom CITROËN-Händlernetz
oder von einer qualifizierte Fachwerkstatt beheben
lassen sollten.
Wenn Sie die Motorabdeckung entfernen/
wieder einbauen müssen, gehen
Sie vorsichtig zu Werke, damit die
Befestigungsklammern nicht beschädigt werden. Ölmessstab
Markierungen auf dem
Ölmessstab:
Ölwechsel
Er muss unbedingt in den vorgesehenen
Abständen gemäß dem Wartungsplan des
Herstellers vorgenommen werden. Über die
Vorschriften können Sie sich beim CITROËN-
Händlernetz informieren.
Ziehen Sie vor dem Befüllen den Ölmessstab
heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf den
Behälter zu schrauben, bevor Sie die Motorhaube
wieder schließen.
Wahl des Viskositätsgrades
Das Öl muss beim Ölwechsel wie auch beim
einfachen Nachfüllen in jedem Fall den
Qualitätsnormen des Herstellers genügen.
Kontrollleuchten
Die Kontrolle durch die Leuchten am
Kombiinstrument ist in der Rubrik
"Startbereit - Bedienungseinheit"
beschrieben.
A
= Maximum
Wenn Sie diese Markierung
überschritten haben,
wenden Sie sich bitte an
das CITROËN-Händlernetz
oder an eine qualifizierte
Fachwerkstatt.
B = Minimum
Der Ölstand darf nie unter
diese Markierung absinken.
Ölstand
Kontrollieren Sie den Ölstand regelmäßig und
füllen Sie zwischen 2 Ölwechseln Öl nach. (Der
Verbrauch beträgt maximal 0,5
l auf 1 000 km).
Die Kontrolle erfolgt bei waagerecht stehendem
Fahrzeug und kaltem Motor mit Hilfe des
Ölmessstabes.
Füllstände und Kontrollen
7
KONTROLLEN

130
jumper_de_Chap07_Verifications_ed01-2015

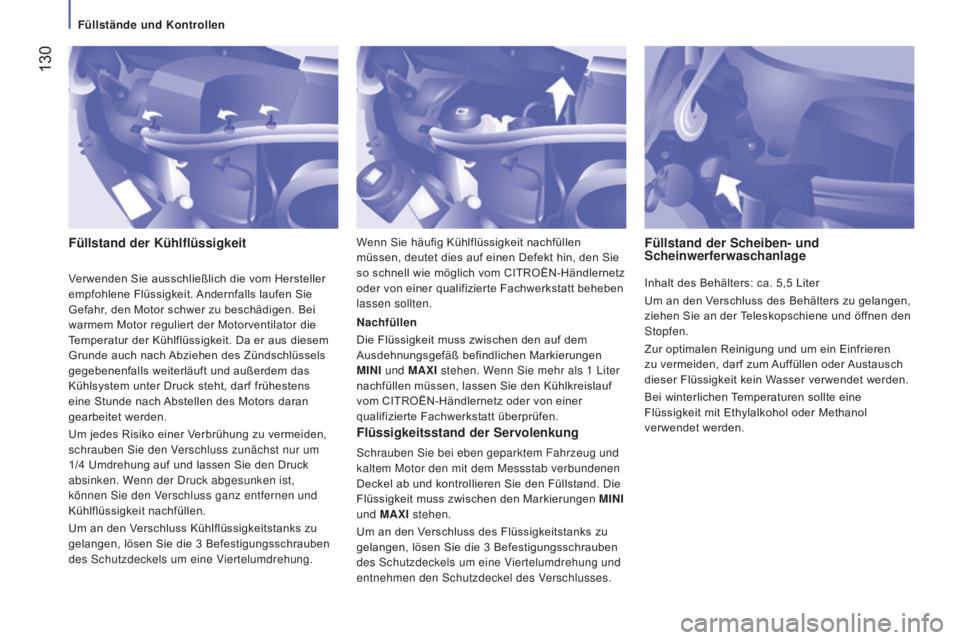

Füllstand der KühlflüssigkeitFlüssigkeitsstand der Servolenkung
Schrauben Sie bei eben geparktem Fahrzeug und
kaltem Motor den mit dem Messstab verbundenen
Deckel ab und kontrollieren Sie den Füllstand. Die
Flüssigkeit muss zwischen den Markierungen MINI
und MAXI stehen.
Um an den Verschluss des Flüssigkeitstanks zu
gelangen, lösen Sie die 3
Befestigungsschrauben
des Schutzdeckels um eine Viertelumdrehung und
entnehmen den Schutzdeckel des Verschlusses. Nachfüllen
Die Flüssigkeit muss zwischen den auf dem
Ausdehnungsgefäß befindlichen Markierungen
MINI und MAXI stehen. Wenn Sie mehr als 1 Liter
nachfüllen müssen, lassen Sie den Kühlkreislauf
vom CITROËN-Händlernetz oder von einer
qualifizierte Fachwerkstatt überprüfen.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Inhalt des Behälters: ca. 5,5 Liter
Um an den V erschluss des Behälters zu gelangen,
ziehen Sie an der Teleskopschiene und öffnen den
Stopfen.
Zur optimalen Reinigung und um ein Einfrieren
zu vermeiden, darf zum Auffüllen oder Austausch
dieser Flüssigkeit kein Wasser verwendet werden.
Bei winterlichen Temperaturen sollte eine
Flüssigkeit mit Ethylalkohol oder Methanol
verwendet werden.
Wenn Sie häufig Kühlflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den Sie
so schnell wie möglich vom CITROËN-Händlernetz
oder von einer qualifizierte Fachwerkstatt beheben
lassen sollten.
Verwenden Sie ausschließlich die vom Hersteller
empfohlene Flüssigkeit. Andernfalls laufen Sie
Gefahr, den Motor schwer zu beschädigen. Bei
warmem Motor reguliert der Motorventilator die
Temperatur der Kühlflüssigkeit. Da er aus diesem
Grunde auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem das
Kühlsystem unter Druck steht, darf frühestens
eine Stunde nach Abstellen des Motors daran
gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um
1/4

Umdrehung auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken ist,
können Sie den Verschluss ganz entfernen und
Kühlflüssigkeit nachfüllen.
Um an den Verschluss Kühlflüssigkeitstanks zu
gelangen, lösen Sie die 3

Befestigungsschrauben
des Schutzdeckels um eine Viertelumdrehung.
Füllstände und Kontrollen

131
jumper_de_Chap07_Verifications_ed01-2015
Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System, weist
auf die Verwendung einer bleihaltigen 12V-Batterie
mit spezieller Technologie und Eigenschaften
hin. Der Austausch oder das Abklemmen
dieser Batterie ist in jedem Fall durch einen
CITROËN-Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.Diese Kontrollen dienen der Erhaltung seines
guten Betriebszustands Ihres Fahrzeugs.
Erkundigen Sie sich nach den diesbezüglich
geltenden Vorschriften bei einem Vertragspartner
des CITROËN-Händlernetzes oder schauen Sie im
Service-/Garantieheft nach, das sich in der Mappe
mit den Borddokumenten befindet.
KONTROLLEN
Batterie
Lassen Sie die Batterie vor Beginn des Winters bei
einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen.
Ablassen des Wassers im Diesel-
Kraftstofffilter
Wenn diese Warnleuchte aufleuchtet,
lassen Sie das Wasser aus dem Filter
ab. Entleeren Sie den Filter ansonsten
regelmäßig bei jedem Motorölwechsel.
Um das Wasser abzulassen, lösen Sie die
Ablassschraube oder den Wasserfühler am
unteren Ende des Filters. Achten Sie darauf, dass
das Wasser vollständig abläuft. Drehen Sie dann
die Schraube bzw. den Wasserfühler wieder zu.
Luftfilter und Innenraumfilter
Ein verschmutzter Innenraumfilter kann die
Leistungen der Klimaanlage beeinträchtigen und
lästige Gerüche hervorrufen. Die Abstände, in
denen die Filtereinsätze ausgewechselt werden
sollten, finden Sie im Service-Garantieheft.
Wechseln Sie sie je nach Umweltbedingungen
(Staub in der Luft...) und Beanspruchung des
Fahrzeugs (Stadtfahrten...) wenn nötig doppelt so
oft.
Siehe hierzu die Rubrik "Kontrollen -
Motorraum".
HDi-Motoren sind nach modernster Technik
ausgelegt. Jeder Eingriff erfordert deshalb
besondere Fachkenntnisse, wie sie Ihnen
das CITROËN-Händlernetz oder eine qualifizierte
Fachwerkstatt garantiert.
F

132
jumper_de_Chap07_Verifications_ed01-2015

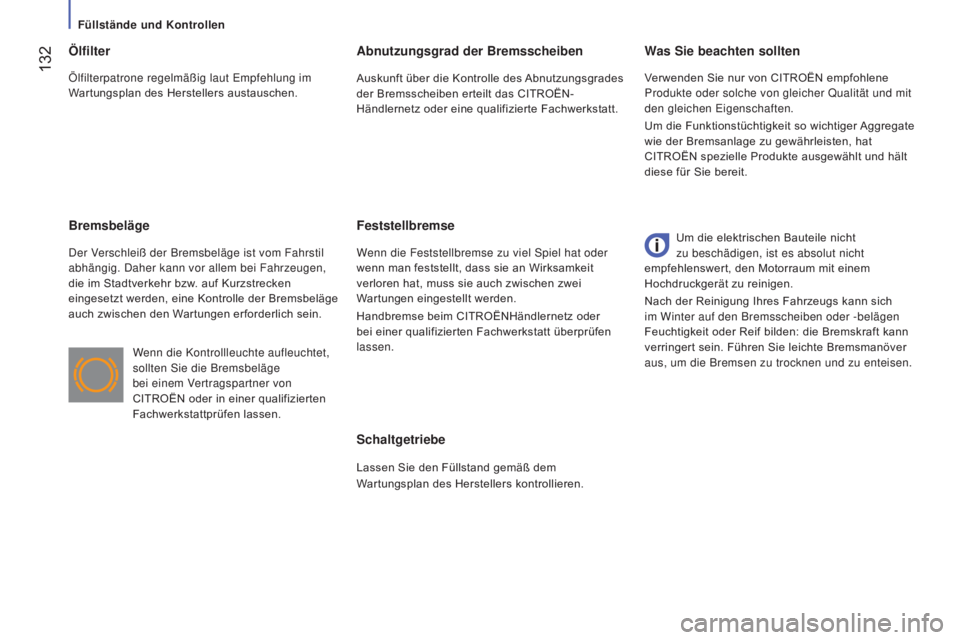

Schaltgetriebe
Lassen Sie den Füllstand gemäß dem
Wartungsplan des Herstellers kontrollieren.
Was Sie beachten sollten
Ölfilter
Bremsbeläge
Der Verschleiß der Bremsbeläge ist vom Fahrstil
abhängig. Daher kann vor allem bei Fahrzeugen,
die im Stadtverkehr bzw. auf Kurzstrecken
eingesetzt werden, eine Kontrolle der Bremsbeläge
auch zwischen den Wartungen erforderlich sein.
Abnutzungsgrad der Bremsscheiben
Auskunft über die Kontrolle des Abnutzungsgrades
der Bremsscheiben erteilt das CITROËN-
Händlernetz oder eine qualifizierte Fachwerkstatt.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat oder
wenn man feststellt, dass sie an Wirksamkeit
verloren hat, muss sie auch zwischen zwei
Wartungen eingestellt werden.
Handbremse beim CITROËNHändlernetz oder
bei einer qualifizierten Fachwerkstatt überprüfen
lassen.
W

enn die Kontrollleuchte aufleuchtet,
sollten Sie die Bremsbeläge
bei einem Vertragspartner von
CITROËN oder in einer qualifizierten
Fachwerkstattprüfen lassen. Um die elektrischen Bauteile nicht
zu beschädigen, ist es absolut nicht
empfehlenswert, den Motorraum mit einem
Hochdruckgerät zu reinigen.
Nach der Reinigung Ihres Fahrzeugs kann sich
im Winter auf den Bremsscheiben oder -belägen
Feuchtigkeit oder Reif bilden: die Bremskraft kann
verringert sein. Führen Sie leichte Bremsmanöver
aus, um die Bremsen zu trocknen und zu enteisen. Verwenden Sie nur von CITROËN empfohlene
Produkte oder solche von gleicher Qualität und mit
den gleichen Eigenschaften.
Um die Funktionstüchtigkeit so wichtiger Aggregate
wie der Bremsanlage zu gewährleisten, hat
CITROËN spezielle Produkte ausgewählt und hält
diese für Sie bereit.
Ölfilterpatrone regelmäßig laut Empfehlung im
Wartungsplan des Herstellers austauschen.
Füllstände und Kontrollen

133
jumper_de_Chap07_Verifications_ed01-2015

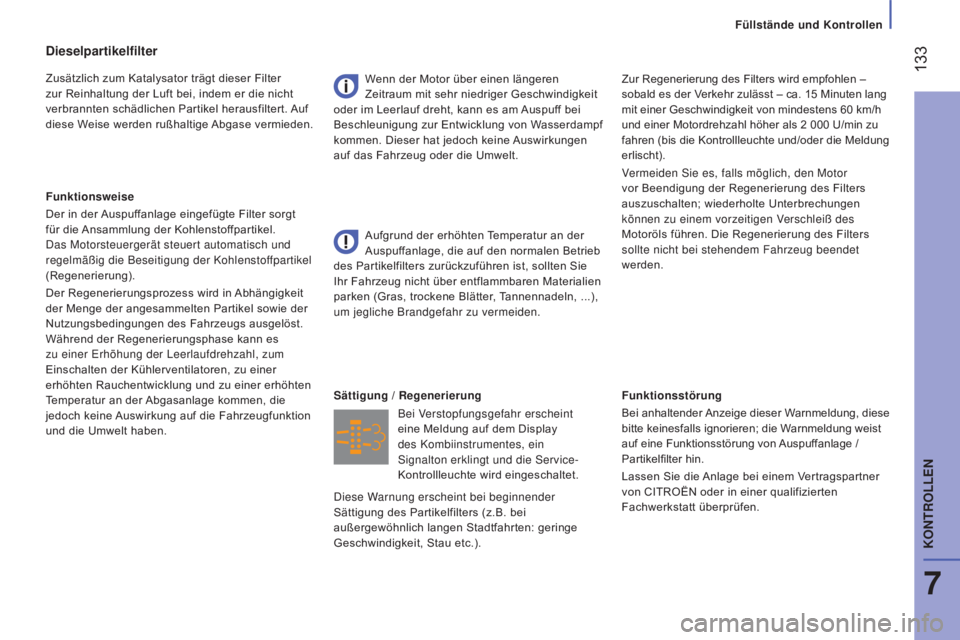

Funktionsstörung
Bei anhaltender Anzeige dieser Warnmeldung, diese
bitte keinesfalls ignorieren; die Warnmeldung weist
auf eine Funktionsstörung von Auspuffanlage /
Partikelfilter hin.
Lassen Sie die Anlage bei einem Vertragspartner
von CITROËN oder in einer qualifizierten
Fachwerkstatt überprüfen.
Bei Verstopfungsgefahr erscheint
eine Meldung auf dem Display
des Kombiinstrumentes, ein
Signalton erklingt und die Service-
Kontrollleuchte wird eingeschaltet.
Sättigung / Regenerierung Aufgrund der erhöhten Temperatur an der
Auspuffanlage, die auf den normalen Betrieb
des Partikelfilters zurückzuführen ist, sollten Sie
Ihr Fahrzeug nicht über entflammbaren Materialien
parken (Gras, trockene Blätter, Tannennadeln, ...),
um jegliche Brandgefahr zu vermeiden.
Dieselpartikelfilter
Zusätzlich zum Katalysator trägt dieser Filter
zur Reinhaltung der Luft bei, indem er die nicht
verbrannten schädlichen Partikel herausfiltert. Auf
diese Weise werden rußhaltige Abgase vermieden.
Funktionsweise
Der in der Auspuffanlage eingefügte Filter sorgt
für die Ansammlung der Kohlenstoffpartikel.
Das Motorsteuergerät steuert automatisch und
regelmäßig die Beseitigung der Kohlenstoffpartikel
(Regenerierung).
Der Regenerierungsprozess wird in Abhängigkeit
der Menge der angesammelten Partikel sowie der
Nutzungsbedingungen des Fahrzeugs ausgelöst.
Während der Regenerierungsphase kann es
zu einer Erhöhung der Leerlaufdrehzahl, zum
Einschalten der Kühlerventilatoren, zu einer
erhöhten Rauchentwicklung und zu einer erhöhten
Temperatur an der Abgasanlage kommen, die
jedoch keine Auswirkung auf die Fahrzeugfunktion
und die Umwelt haben. Wenn der Motor über einen längeren
Zeitraum mit sehr niedriger Geschwindigkeit
oder im Leerlauf dreht, kann es am Auspuff bei
Beschleunigung zur Entwicklung von Wasserdampf
kommen. Dieser hat jedoch keine Auswirkungen
auf das Fahrzeug oder die Umwelt. Zur Regenerierung des Filters wird empfohlen
–
sobald es der Verkehr zulässt – ca. 15
Minuten lang
mit einer Geschwindigkeit von mindestens 60
km/h
und einer Motordrehzahl höher als 2
000 U/min zu
fahren (bis die Kontrollleuchte und/oder die Meldung
erlischt).
Vermeiden Sie es, falls möglich, den Motor
vor Beendigung der Regenerierung des Filters
auszuschalten; wiederholte Unterbrechungen
können zu einem vorzeitigen Verschleiß des
Motoröls führen. Die Regenerierung des Filters
sollte nicht bei stehendem Fahrzeug beendet
werden.
Diese Warnung erscheint bei beginnender
Sättigung des Partikelfilters (z.B. bei
außergewöhnlich langen Stadtfahrten: geringe
Geschwindigkeit, Stau etc.).
Füllstände und Kontrollen
7
KONTROLLEN

134
jumper_de_Chap07_Verifications_ed01-2015
Kraftstoffreserve
K
RAFTSTOFF

TANKEN
Bei niedrigen Temperaturen
Im Bergland und/oder in kalten Regionen empfiehlt
es sich, einen für niedrige oder Minustemperaturen
geeigneten "Winter"- Kraftstoff zu verwenden.
Beim Stop & Start-System niemals das

Fahrzeug tanken, wenn sich der Motor
im Modus STOP befindet; schalten Sie
unbedingt die Zündung mit dem Schlüssel
aus. Wenn die Tankanzeige auf E
(Empty)
steht, leuchtet diese Warnleuchte auf.
In diesem Augenblick sind noch
etwa 10 oder 12 Liter im Tank, je
nach Fassungsvermögen des Tanks,
Fahrbedingungen, Motorversion und Straßenprofil.
Tanken Sie schnell auf, um eine Kraftstoffpanne zu
vermeiden.
Das Fassungsvermögen des Tanks beträgt ca.
90
Liter
.
Es sind Kraftstoffbehälter mit unterschiedlichem
Fassungsvermögen (60 und 120 Liter) erhältlich.
Das Fahrzeug darf nur bei abgestelltem Motor

betankt werden.
-
Öf
fnen Sie die Tankklappe.
-
Halten Sie den schwarzen
Tankdeckel mit
einer Hand.
-
Stecken Sie mit der anderen Hand den

Schlüssel ins Tankschloss und drehen Sie ihn
gegen den Uhrzeigersinn.
-
Ziehen Sie den schwarzen
Tankverschluss
ab und hängen Sie ihn an dem Haken auf der
Innenseite der Tankklappe auf.
Auf einem Aufkleber an der Innenseite der
Tankklappe ist angegeben, welcher Kraftstoff zu
verwenden ist.
Sprechen Sie hierzu Ihren Vertragspartner an.
Füllen Sie beim Volltanken nach dem dritten
Abschalten der Zapfpistole keinen Kraftstoff mehr
nach. Dies könnte zu Funktionsstörungen führen.
-
V
erriegeln Sie nach dem Tanken den
schwarzen Tankverschluss und schließen Sie
die Tankklappe.
BlueHDi und Additiv AdBlue®
Der blaue Deckel ist nur bei den Versionen mit
BlueHDi-Dieselmotor verfügbar.
Für weitere Informationen siehe Rubrik "Additiv
AdBlue
®". Mehr zur Bedeutung der auf den Schildern
genannten Vorsichtsmaßnahmen, siehe
Rubrik "Schnellhilfe - Glossar Schilder".
Kraftstoff
