2016 CITROEN JUMPER alarm

2

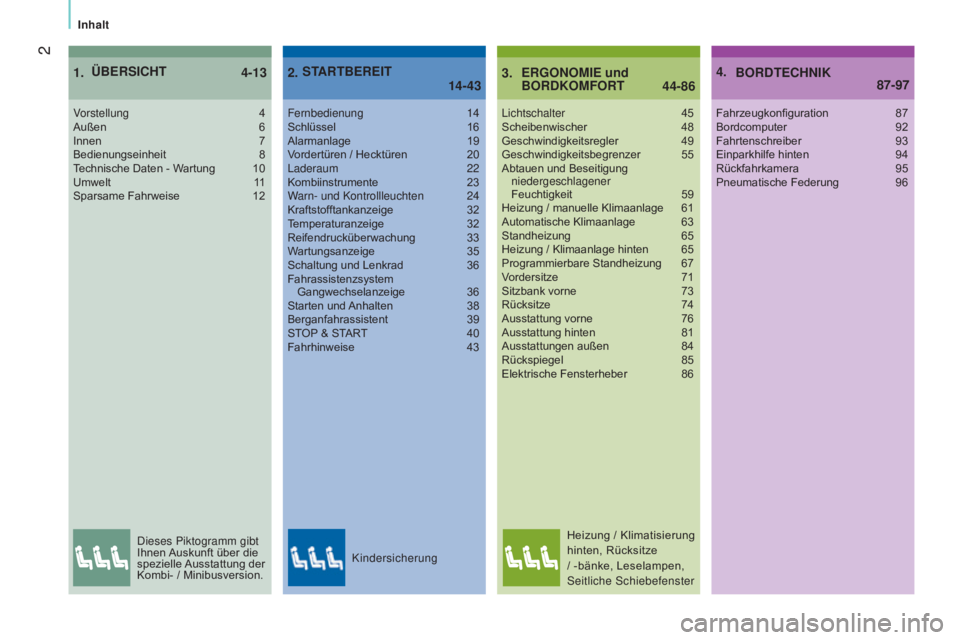

jumper_de_Chap00a_Sommaire_ed01-2015
Lichtschalter 45
Scheibenwischer 48
Geschwindigkeitsregler

49
Geschwindigkeitsbegrenzer


55
Abtauen und Beseitigung niedergeschlagener
Feuchtigkeit


59
Heizung / manuelle Klimaanlage


61
Automatische Klimaanlage


63
Standheizung


65
Heizung / Klimaanlage hinten


65
Programmierbare Standheizung


67
V

ordersitze
71
Sitzbank vorne


73
Rücksitze


74
Ausstattung vorne


76
Ausstattung hinten


81
Ausstattungen außen


84
Rückspiegel


85
Elektrische Fensterheber


86
V

orstellung
4
Außen
6
Innen

7
Bedienungseinheit


8
T

echnische Daten - Wartung

10
Umwelt


1

1
Sparsame Fahrweise

12
ÜBERSICHT
1.
4-13
Fahrzeugkonfiguration 87
Bordcomputer 92
Fahrtenschreiber

93
Einparkhilfe hinten


94
Rückfahrkamera


95
Pneumatische Federung


96
STARTBEREIT
2.

14-43
Fernbedienung 14
Schlüssel 16
Alarmanlage

19
V

ordertüren / Hecktüren
20
Laderaum


22
Kombiinstrumente


23
W

arn- und Kontrollleuchten
24
Kraftstof

ftankanzeige
32
T

emperaturanzeige
32
Reifendrucküberwachung


33
W

artungsanzeige
35
Schaltung und Lenkrad


36
Fahrassistenzsystem Gangwechselanzeige


36
Starten und

Anhalten
38
Berganfahrassistent


39
ST

OP & START
40
Fahrhinweise


43
Dieses Piktogramm gibt


Ihnen Auskunft über die
spezielle Ausstattung der
Kombi- / Minibusversion. KindersicherungHeizung / Klimatisierung
hinten, Rücksitze
/
-bänke, Leselampen,
Seitliche Schiebefenster
ERGONOMIE und
BORDKOMFORT
3. 44-86 BORDTECHNIK
4. 87-97
Inhalt

6
jumper_de_Chap01_vue-ensemble_ed01-2015

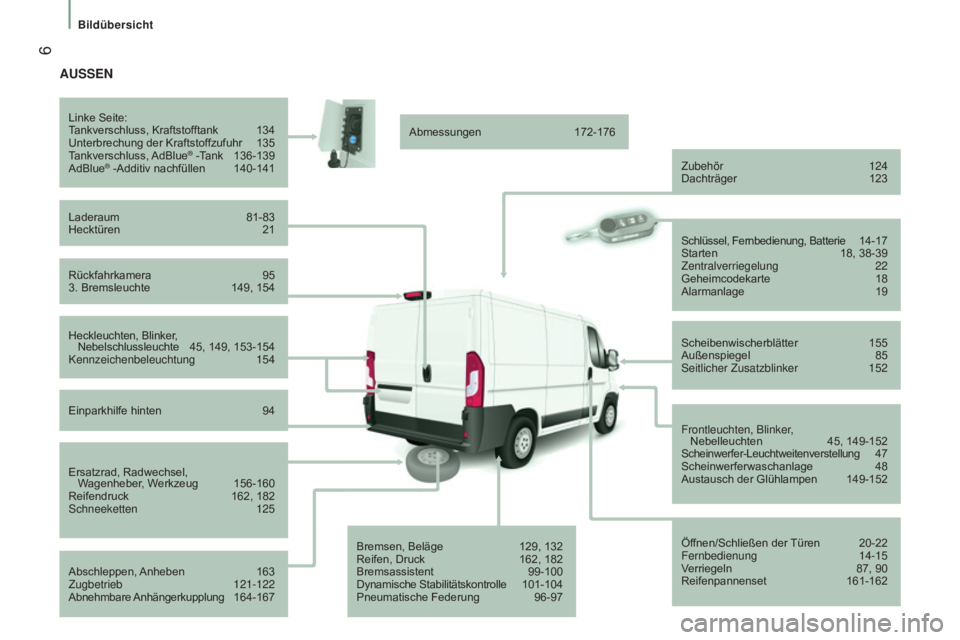

AUSSEN
Rückfahrkamera 95
3. Bremsleuchte 149, 154
Linke Seite:
T
ankverschluss, Kraftstofftank
134
Unterbrechung der Kraftstof
fzufuhr
135
T
ankverschluss, AdBlue
® -Tank 136-139
AdBlue® -Additiv nachfüllen 140-141
Laderaum
81-83
Hecktüren


21
Heckleuchten, Blinker

,
Nebelschlussleuchte

4
5, 149, 153-154
Kennzeichenbeleuchtung

154
Einparkhilfe hinten


94
Ersatzrad, Radwechsel,
W

agenheber, Werkzeug
156-160
Reifendruck


162, 182
Schneeketten

125
Abschleppen, Anheben

163
Zugbetrieb


121-122
Abnehmbare

Anhängerkupplung
1
64-167 Abmessungen

172-176
Zubehör
124
Dachträger 123
Bremsen, Beläge

129, 132
Reifen, Druck


162, 182
Bremsassistent


99-100
Dynamische Stabilitätskontrolle


1
01-104
Pneumatische Federung

96-97Schlüssel, Fernbedienung, Batterie


1
4-17
Starten

18, 38-39
Zentralverriegelung


22
Geheimcodekarte


18
Alarmanlage


19
Scheibenwischerblätter


155
Außenspiegel


85
Seitlicher Zusatzblinker


152
Öf

fnen/Schließen der Türen
20-22
Fernbedienung


14-15
V

erriegeln
87, 90
Reifenpannenset


161-162
Frontleuchten, Blinker

,
Nebelleuchten

45, 149-152
Scheinwerfer-Leuchtweitenverstellung


4
7
Scheinwerferwaschanlage

48
Austausch der Glühlampen


149-152

14
jumper_de_Chap02_Pret-a-Partir_ed01-2015

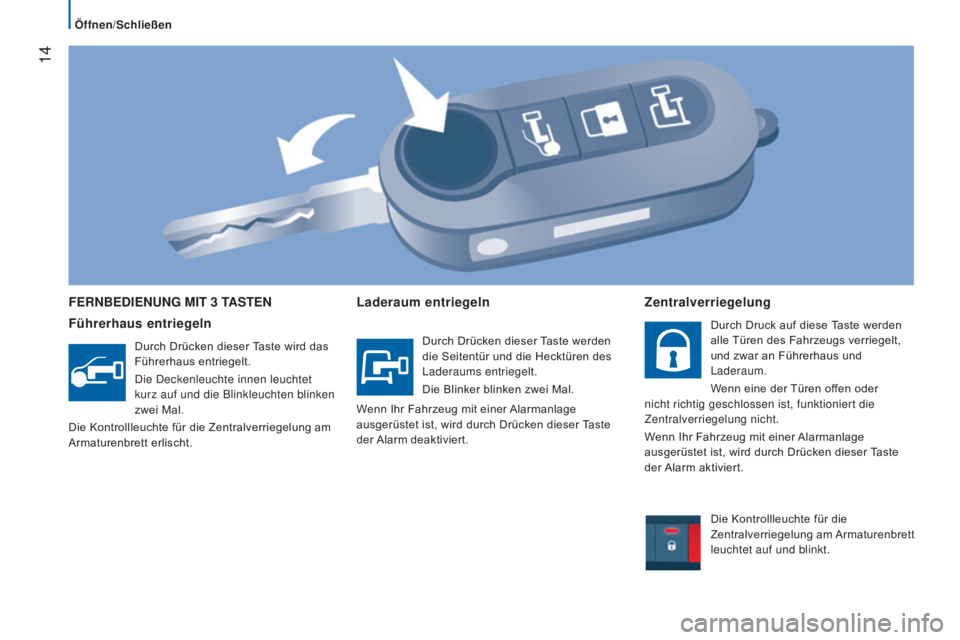

FERNBEDIENUNG MIT 3 TASTEN
Führerhaus entriegeln
Durch Drücken dieser Taste wird das
Führerhaus entriegelt.
Die Deckenleuchte innen leuchtet
kurz auf und die Blinkleuchten blinken
zwei Mal.
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Laderaum entriegeln
Durch Drücken dieser Taste werden
die Seitentür und die Hecktüren des
Laderaums entriegelt.
Die Blinker blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm deaktiviert.
Zentralverriegelung
Durch Druck auf diese Taste werden
alle Türen des Fahrzeugs verriegelt,
und zwar an Führerhaus und
Laderaum.
Wenn eine der Türen offen oder
nicht richtig geschlossen ist, funktioniert die
Zentralverriegelung nicht.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm aktiviert.
Die Kontrollleuchte für die
Zentralverriegelung am Armaturenbrett
leuchtet auf und blinkt.
Öffnen/Schließen

15
jumper_de_Chap02_Pret-a-Partir_ed01-2015

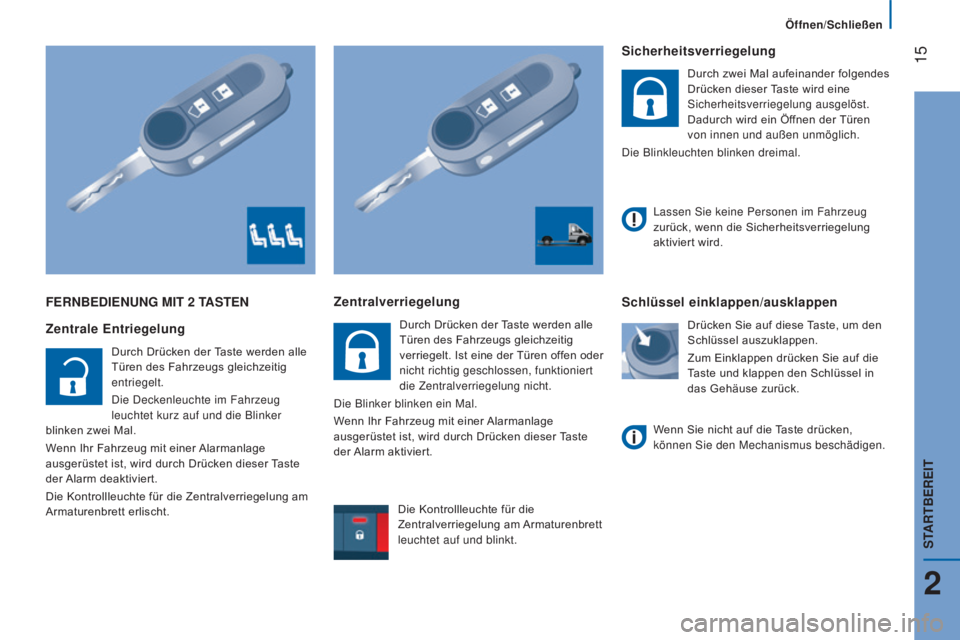

FERNBEDIENUNG MIT 2 TASTEN
Zentrale Entriegelung
Durch Drücken der Taste werden alle
Türen des Fahrzeugs gleichzeitig
entriegelt.
Die Deckenleuchte im Fahrzeug
leuchtet kurz auf und die Blinker
blinken zwei Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm deaktiviert.
Die Kontrollleuchte für die Zentralverriegelung am
Armaturenbrett erlischt.
Zentralverriegelung
Durch Drücken der Taste werden alle
Türen des Fahrzeugs gleichzeitig
verriegelt. Ist eine der Türen offen oder
nicht richtig geschlossen, funktioniert
die Zentralverriegelung nicht.
Die Blinker blinken ein Mal.
Wenn Ihr Fahrzeug mit einer Alarmanlage
ausgerüstet ist, wird durch Drücken dieser Taste
der Alarm aktiviert.
Sicherheitsverriegelung
Durch zwei Mal aufeinander folgendes
Drücken dieser Taste wird eine
Sicherheitsverriegelung ausgelöst.
Dadurch wird ein Öffnen der Türen
von innen und außen unmöglich.
Die Blinkleuchten blinken dreimal.
Schlüssel einklappen/ausklappen
Drücken Sie auf diese Taste, um den
Schlüssel auszuklappen.
Zum Einklappen drücken Sie auf die
Taste und klappen den Schlüssel in
das Gehäuse zurück.
Lassen Sie keine Personen im Fahrzeug
zurück, wenn die Sicherheitsverriegelung
aktiviert wird.
Wenn Sie nicht auf die Taste drücken,
können Sie den Mechanismus beschädigen.
Die Kontrollleuchte für die
Zentralverriegelung am Armaturenbrett
leuchtet auf und blinkt.
2
Öffnen/Schließen
STARTBEREIT

17
jumper_de_Chap02_Pret-a-Partir_ed01-2015

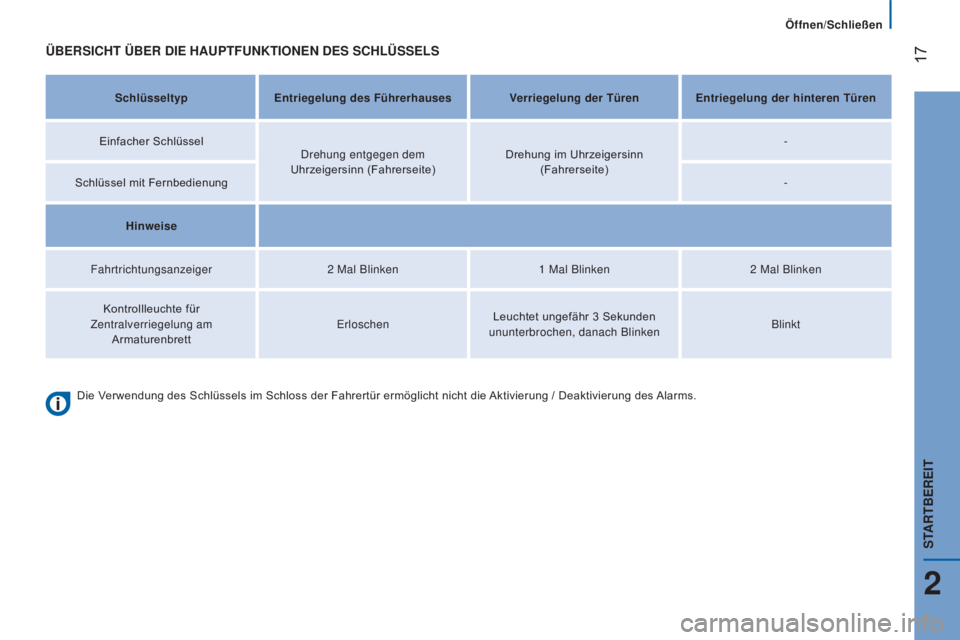

ÜBERSICHT ÜBER DIE HAUpTFUNKTIONEN DES SCHLÜSSELS
SchlüsseltypEntriegelung des Führerhauses Verriegelung der Türen Entriegelung der hinteren Türen
Einfacher Schlüssel Drehung entgegen dem
Uhrzeigersinn (Fahrerseite) Drehung im Uhrzeigersinn
(Fahrerseite) -
Schlüssel mit Fernbedienung -
Hinweise
Fahrtrichtungsanzeiger 2
Mal Blinken1
Mal Blinken2
Mal Blinken
Kontrollleuchte für
Zentralverriegelung am Armaturenbrett Erloschen
Leuchtet ungefähr 3
Sekunden
ununterbrochen, danach Blinken Blinkt
Die Verwendung des Schlüssels im Schloss der Fahrertür ermöglicht nicht die Aktivierung / Deaktivierung des Alarms.
2
Öffnen/Schließen
STARTBEREIT

18
jumper_de_Chap02_Pret-a-Partir_ed01-2015

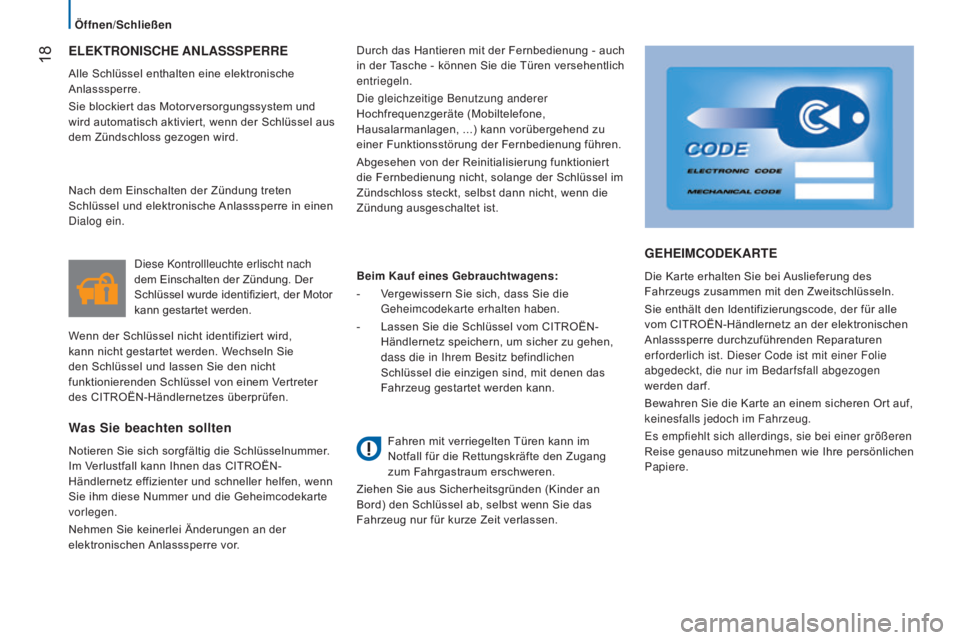

ELEKTRONISCHE ANLASSSpERRE
Alle Schlüssel enthalten eine elektronische
Anlasssperre.
Sie blockiert das Motorversorgungssystem und
wird automatisch aktiviert, wenn der Schlüssel aus
dem Zündschloss gezogen wird.Durch das Hantieren mit der Fernbedienung - auch
in der Tasche - können Sie die Türen versehentlich
entriegeln.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann vorübergehend zu
einer Funktionsstörung der Fernbedienung führen.
Abgesehen von der Reinitialisierung funktioniert
die Fernbedienung nicht, solange der Schlüssel im
Zündschloss steckt, selbst dann nicht, wenn die
Zündung ausgeschaltet ist.
Was Sie beachten sollten
Notieren Sie sich sorgfältig die Schlüsselnummer.
Im Verlustfall kann Ihnen das CITROËN-
Händlernetz effizienter und schneller helfen, wenn
Sie ihm diese Nummer und die Geheimcodekarte
vorlegen.
Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor.Diese Kontrollleuchte erlischt nach
dem Einschalten der Zündung. Der
Schlüssel wurde identifiziert, der Motor
kann gestartet werden.
Wenn der Schlüssel nicht identifiziert wird,
kann nicht gestartet werden. Wechseln Sie
den Schlüssel und lassen Sie den nicht
funktionierenden Schlüssel von einem Vertreter
des CITROËN-Händlernetzes überprüfen. Nach dem Einschalten der Zündung treten
Schlüssel und elektronische Anlasssperre in einen
Dialog ein.
GEHEIMCODEKARTE
Die Karte erhalten Sie bei Auslieferung des
Fahrzeugs zusammen mit den Zweitschlüsseln.
Sie enthält den Identifizierungscode, der für alle
vom CITROËN-Händlernetz an der elektronischen
Anlasssperre durchzuführenden Reparaturen
erforderlich ist. Dieser Code ist mit einer Folie
abgedeckt, die nur im Bedarfsfall abgezogen
werden darf.
Bewahren Sie die Karte an einem sicheren Ort auf,
keinesfalls jedoch im Fahrzeug.
Es empfiehlt sich allerdings, sie bei einer größeren
Reise genauso mitzunehmen wie Ihre persönlichen
Papiere.
Beim Kauf eines Gebrauchtwagens:
-

V

ergewissern Sie sich, dass Sie die
Geheimcodekarte erhalten haben.
-

Lassen Sie die Schlüssel vom CITROËN-
Händlernetz speichern, um sicher zu gehen,


dass die in Ihrem Besitz befindlichen
Schlüssel die einzigen sind, mit denen das
Fahrzeug gestartet werden kann.
Fahren mit verriegelten Türen kann im
Notfall für die Rettungskräfte den Zugang
zum Fahrgastraum erschweren.
Ziehen Sie aus Sicherheitsgründen (Kinder an
Bord) den Schlüssel ab, selbst wenn Sie das
Fahrzeug nur für kurze Zeit verlassen.
Öffnen/Schließen

19
jumper_de_Chap02_Pret-a-Partir_ed01-2015

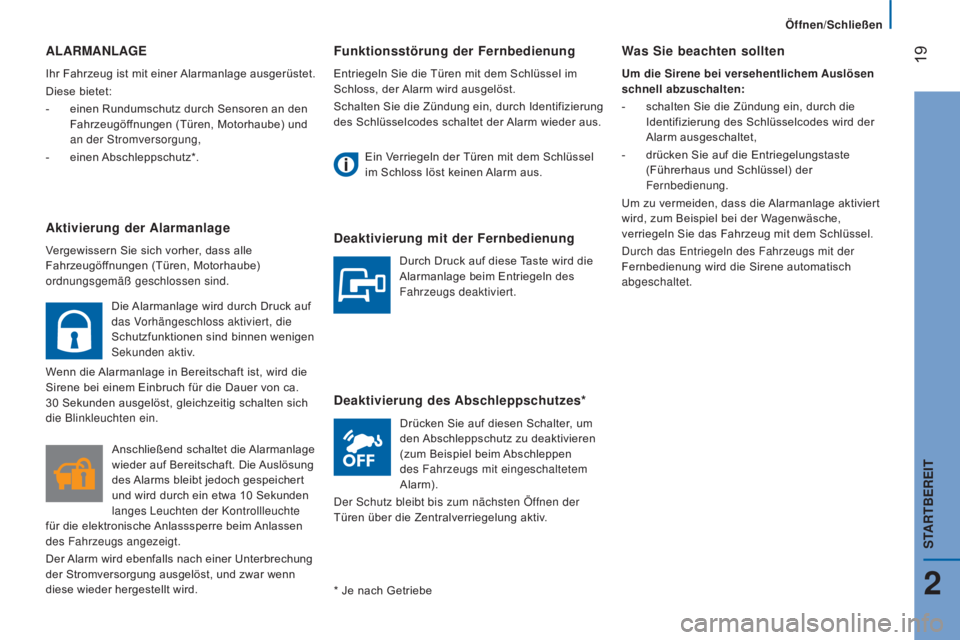

Funktionsstörung der Fernbedienung
Entriegeln Sie die Türen mit dem Schlüssel im
Schloss, der Alarm wird ausgelöst.
Schalten Sie die Zündung ein, durch Identifizierung
des Schlüsselcodes schaltet der Alarm wieder aus.Ein Verriegeln der Türen mit dem Schlüssel
im Schloss löst keinen Alarm aus.
Deaktivierung mit der Fernbedienung
Durch Druck auf diese Taste wird die
Alarmanlage beim Entriegeln des
Fahrzeugs deaktiviert.
Deaktivierung des Abschleppschutzes*
Drücken Sie auf diesen Schalter, um
den Abschleppschutz zu deaktivieren
(zum Beispiel beim Abschleppen
des Fahrzeugs mit eingeschaltetem
Alarm).
Der Schutz bleibt bis zum nächsten Öffnen der
Türen über die Zentralverriegelung aktiv.
ALARMANLAGE
Ihr Fahrzeug ist mit einer Alarmanlage ausgerüstet.
Diese bietet:
-

einen Rundumschutz durch Sensoren an den

Fahrzeugöffnungen (Türen, Motorhaube) und
an der Stromversorgung,
-

einen
Abschleppschutz*.
Aktivierung der Alarmanlage
Vergewissern Sie sich vorher, dass alle
Fahrzeugöffnungen (Türen, Motorhaube)
ordnungsgemäß geschlossen sind.
* Je nach Getriebe
Was Sie beachten sollten
Um die Sirene bei versehentlichem Auslösen
schnell abzuschalten:
-
schalten Sie die Zündung ein, durch die

Identifizierung des Schlüsselcodes wird der
Alarm ausgeschaltet,
-

drücken Sie auf die Entriegelungstaste

(Führerhaus und Schlüssel) der
Fernbedienung.
Um zu vermeiden, dass die Alarmanlage aktiviert
wird, zum Beispiel bei der Wagenwäsche,
verriegeln Sie das Fahrzeug mit dem Schlüssel.
Durch das Entriegeln des Fahrzeugs mit der
Fernbedienung wird die Sirene automatisch
abgeschaltet.
Die Alarmanlage wird durch Druck auf
das Vorhängeschloss aktiviert, die
Schutzfunktionen sind binnen wenigen
Sekunden aktiv.
Wenn die Alarmanlage in Bereitschaft ist, wird die
Sirene bei einem Einbruch für die Dauer von ca.
30

Sekunden ausgelöst, gleichzeitig schalten sich
die Blinkleuchten ein.
Anschließend schaltet die Alarmanlage
wieder auf Bereitschaft. Die Auslösung
des Alarms bleibt jedoch gespeichert
und wird durch ein etwa 10

Sekunden
langes Leuchten der Kontrollleuchte
für die elektronische Anlasssperre beim Anlassen
des Fahrzeugs angezeigt.
Der Alarm wird ebenfalls nach einer Unterbrechung
der Stromversorgung ausgelöst, und zwar wenn
diese wieder hergestellt wird.
2
Öffnen/Schließen
STARTBEREIT

25
jumper_de_Chap02_Pret-a-Partir_ed01-2015

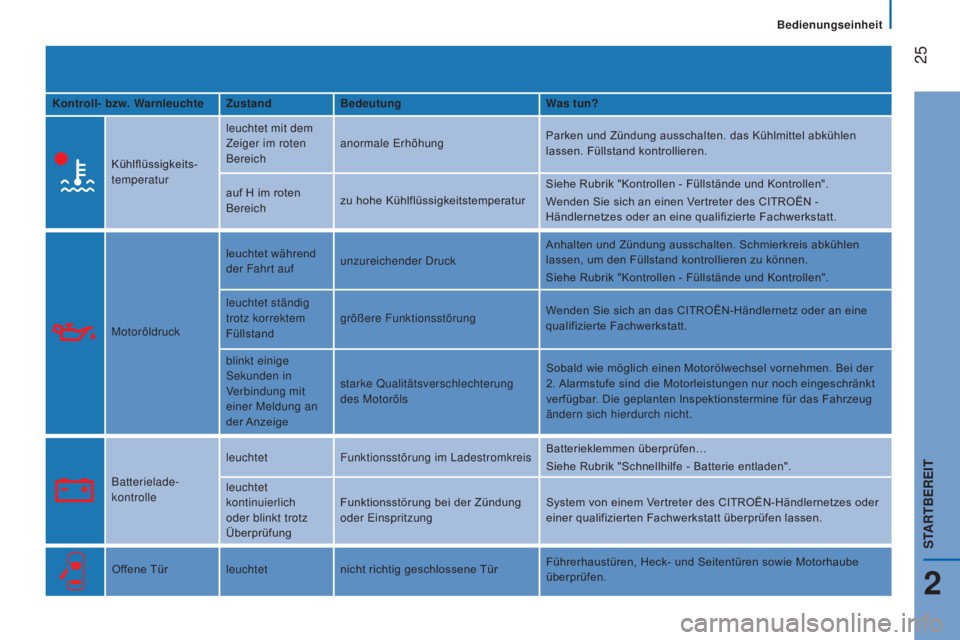

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Kühlflüssigkeits-
temperatur leuchtet mit dem
Zeiger im roten
Bereich
anormale Erhöhung
Parken und Zündung ausschalten. das Kühlmittel abkühlen
lassen. Füllstand kontrollieren.
auf H im roten
Bereich zu hohe Kühlflüssigkeitstemperatur Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Wenden Sie sich an einen Vertreter des CITROËN -
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Motoröldruck leuchtet während
der Fahrt auf
unzureichender Druck Anhalten und Zündung ausschalten. Schmierkreis abkühlen
lassen, um den Füllstand kontrollieren zu können.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
leuchtet ständig
trotz korrektem
Füllstand größere Funktionsstörung
Wenden Sie sich an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
blinkt einige
Sekunden in
Verbindung mit
einer Meldung an
der Anzeige starke Qualitätsverschlechterung
des Motoröls
Sobald wie möglich einen Motorölwechsel vornehmen. Bei der
2. Alarmstufe sind die Motorleistungen nur noch eingeschränkt
verfügbar. Die geplanten Inspektionstermine für das Fahrzeug
ändern sich hierdurch nicht.
Batterielade-
kontrolle leuchtet
Funktionsstörung im Ladestromkreis Batterieklemmen überprüfen…
Siehe Rubrik "Schnellhilfe - Batterie entladen".
leuchtet
kontinuierlich
oder blinkt trotz
Überprüfung Funktionsstörung bei der Zündung
oder Einspritzung
System von einem Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen lassen.
Offene Tür leuchtetnicht richtig geschlossene Tür Führerhaustüren, Heck- und Seitentüren sowie Motorhaube
überprüfen.
Bedienungseinheit
2
STARTBEREIT
