2016 CITROEN JUMPER adblue

3
jumper_de_Chap00a_Sommaire_ed01-2015
INHALT
Feststellbremse 98
W arnblinker 98
Hupe

99
Bremshilfesysteme


99
Systeme zur Kontrolle der
Spurtreue

101
Warnung bei nicht beabsichtigtem Spurwechsel

105
Sicherheitsgurte


106
Airbags


1
10
Deaktivieren des Beifahrer-Front-Airbags

1
11
Kindersitze

1
13
ISOFIX-Sitze

1
17Anhänger ankuppeln
121
Dachträger
123
W
eiteres Zubehör
124
Schneeketten

125
Öffnen der Motorhaube

127
Motorraum


128
Füllstände


129
Kontrollen


131
Kraftstof

f
134
BlueHDI und

Additiv AdBlue
® 136Batterie
142
Austausch der Sicherungen

145
Austausch der Glühlampen

149
Austausch der

Scheibenwischerblätter
155
Radwechsel

156
Reifenpannenset

161
Fahrzeug abschleppen

163
Abnehmbare
Anhängerkupplung
164
Etikettenglossar

168
Abmessungen

172
Motoren

177
Gewichte

179
Kenndaten

182Audio-T
elematikanlage mit
Touchscreen
183
Audio-Anlage

231
Erweitertes Führerhaus

249
Fahrgestell / Pritsche

251
Doppelkabine

254
Kipper

258
Sicherheitsgurte hinten,


Kindersitze / ISOFIX-
Halterungen hinten
5. 98-120
SICHERHEIT
6.
121-125
ZUBEHÖR
8.
142-171
SCHNELLHILFE
7.


126-141
KONTROLLEN
9.
172-182
TECHNISCHE DA TEN10.
AUDIO und TELEMATIK
BESONDERHEITEN
Inhalt

6
jumper_de_Chap01_vue-ensemble_ed01-2015
AUSSEN
Rückfahrkamera 95
3. Bremsleuchte 149, 154
Linke Seite:
T
ankverschluss, Kraftstofftank
134
Unterbrechung der Kraftstof
fzufuhr
135
T
ankverschluss, AdBlue
® -Tank 136-139
AdBlue® -Additiv nachfüllen 140-141
Laderaum
81-83
Hecktüren


21
Heckleuchten, Blinker

,
Nebelschlussleuchte

4
5, 149, 153-154
Kennzeichenbeleuchtung

154
Einparkhilfe hinten


94
Ersatzrad, Radwechsel,
W

agenheber, Werkzeug
156-160
Reifendruck


162, 182
Schneeketten

125
Abschleppen, Anheben

163
Zugbetrieb


121-122
Abnehmbare

Anhängerkupplung
1
64-167 Abmessungen

172-176
Zubehör
124
Dachträger 123
Bremsen, Beläge

129, 132
Reifen, Druck


162, 182
Bremsassistent


99-100
Dynamische Stabilitätskontrolle


1
01-104
Pneumatische Federung

96-97Schlüssel, Fernbedienung, Batterie


1
4-17
Starten

18, 38-39
Zentralverriegelung


22
Geheimcodekarte


18
Alarmanlage


19
Scheibenwischerblätter


155
Außenspiegel


85
Seitlicher Zusatzblinker


152
Öf

fnen/Schließen der Türen
20-22
Fernbedienung


14-15
V

erriegeln
87, 90
Reifenpannenset


161-162
Frontleuchten, Blinker

,
Nebelleuchten

45, 149-152
Scheinwerfer-Leuchtweitenverstellung


4
7
Scheinwerferwaschanlage

48
Austausch der Glühlampen


149-152

28
jumper_de_Chap02_Pret-a-Partir_ed01-2015

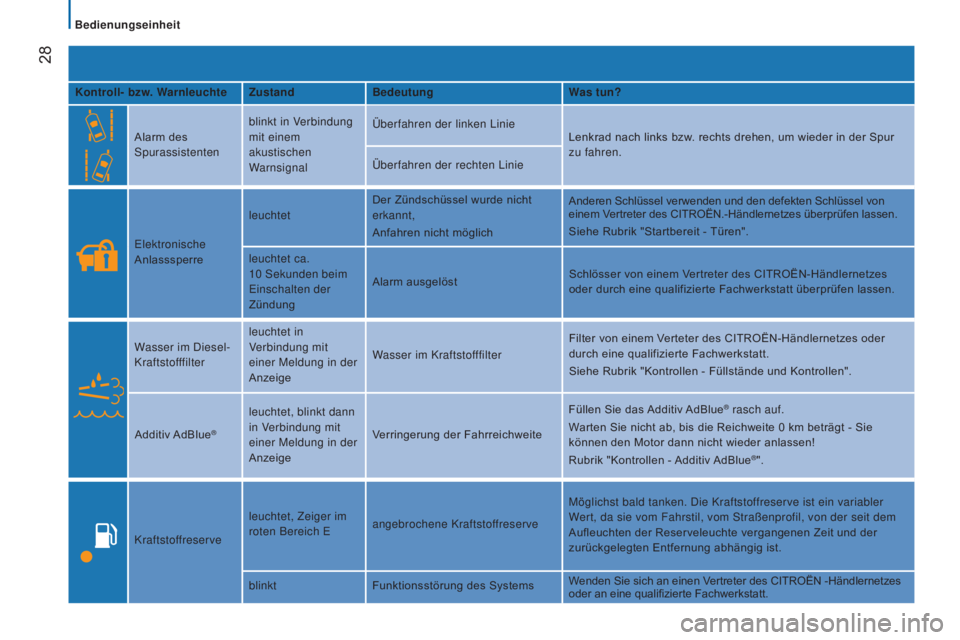

Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
Alarm des
Spurassistenten blinkt in Verbindung
mit einem
akustischen
Warnsignal Überfahren der linken Linie
Lenkrad nach links bzw. rechts drehen, um wieder in der Spur
zu fahren.
Überfahren der rechten Linie
Elektronische
Anlasssperre leuchtet
Der Zündschüssel wurde nicht
erkannt,
Anfahren nicht möglich Anderen Schlüssel verwenden und den defekten Schlüssel von
einem Vertreter des CITROËN.-Händlernetzes überprüfen lassen.
Siehe Rubrik "Startbereit - Türen".
leuchtet ca.
10
Sekunden beim
Einschalten der
Zündung Alarm ausgelöst
Schlösser von einem Vertreter des CITROËN-Händlernetzes
oder durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Wasser im Diesel-
Kraftstofffilter leuchtet in
Verbindung mit
einer Meldung in der
Anzeige
Wasser im Kraftstofffilter
Filter von einem Verteter des CITROËN-Händlernetzes oder
durch eine qualifizierte Fachwerkstatt.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Additiv AdBlue
®
leuchtet, blinkt dann
in Verbindung mit
einer Meldung in der
Anzeige Verringerung der Fahrreichweite Füllen Sie das Additiv AdBlue® rasch auf.
Warten Sie nicht ab, bis die Reichweite 0 km beträgt - Sie
können den Motor dann nicht wieder anlassen!
Rubrik "Kontrollen - Additiv AdBlue
®".
Kraftstoffreserve leuchtet, Zeiger im
roten Bereich E
angebrochene Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist ein variabler
Wert, da sie vom Fahrstil, vom Straßenprofil, von der seit dem
Aufleuchten der Reserveleuchte vergangenen Zeit und der
zurückgelegten Entfernung abhängig ist.
blinkt Funktionsstörung des Systems Wenden Sie sich an einen Vertreter des CITROËN -Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Bedienungseinheit

134
jumper_de_Chap07_Verifications_ed01-2015

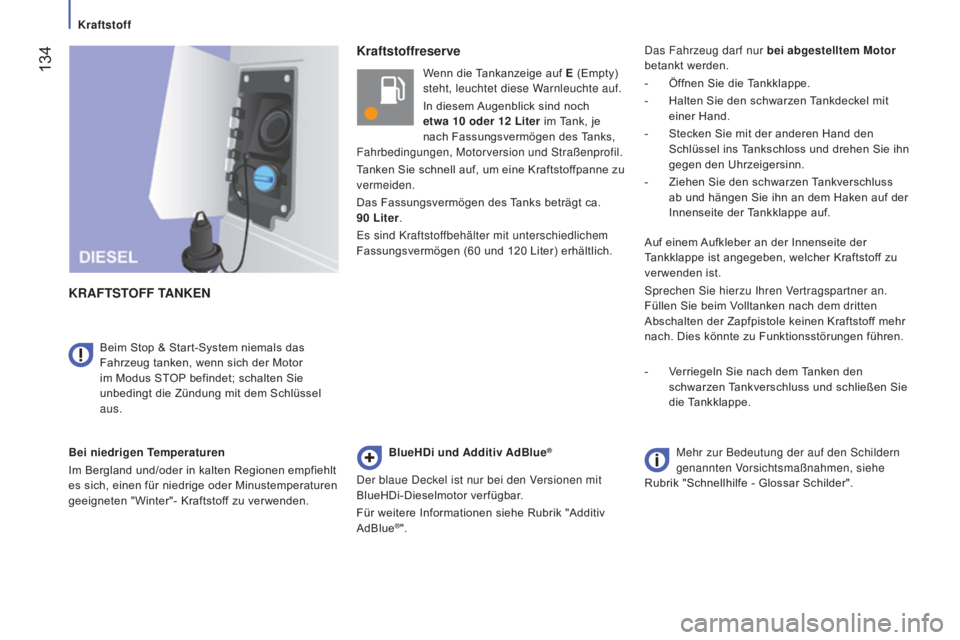

Kraftstoffreserve
K
RAFTSTOFF

TANKEN
Bei niedrigen Temperaturen
Im Bergland und/oder in kalten Regionen empfiehlt
es sich, einen für niedrige oder Minustemperaturen
geeigneten "Winter"- Kraftstoff zu verwenden.
Beim Stop & Start-System niemals das

Fahrzeug tanken, wenn sich der Motor
im Modus STOP befindet; schalten Sie
unbedingt die Zündung mit dem Schlüssel
aus. Wenn die Tankanzeige auf E
(Empty)
steht, leuchtet diese Warnleuchte auf.
In diesem Augenblick sind noch
etwa 10 oder 12 Liter im Tank, je
nach Fassungsvermögen des Tanks,
Fahrbedingungen, Motorversion und Straßenprofil.
Tanken Sie schnell auf, um eine Kraftstoffpanne zu
vermeiden.
Das Fassungsvermögen des Tanks beträgt ca.
90
Liter
.
Es sind Kraftstoffbehälter mit unterschiedlichem
Fassungsvermögen (60 und 120 Liter) erhältlich.
Das Fahrzeug darf nur bei abgestelltem Motor

betankt werden.
-
Öf
fnen Sie die Tankklappe.
-
Halten Sie den schwarzen
Tankdeckel mit
einer Hand.
-
Stecken Sie mit der anderen Hand den

Schlüssel ins Tankschloss und drehen Sie ihn
gegen den Uhrzeigersinn.
-
Ziehen Sie den schwarzen
Tankverschluss
ab und hängen Sie ihn an dem Haken auf der
Innenseite der Tankklappe auf.
Auf einem Aufkleber an der Innenseite der
Tankklappe ist angegeben, welcher Kraftstoff zu
verwenden ist.
Sprechen Sie hierzu Ihren Vertragspartner an.
Füllen Sie beim Volltanken nach dem dritten
Abschalten der Zapfpistole keinen Kraftstoff mehr
nach. Dies könnte zu Funktionsstörungen führen.
-
V
erriegeln Sie nach dem Tanken den
schwarzen Tankverschluss und schließen Sie
die Tankklappe.
BlueHDi und Additiv AdBlue®
Der blaue Deckel ist nur bei den Versionen mit
BlueHDi-Dieselmotor verfügbar.
Für weitere Informationen siehe Rubrik "Additiv
AdBlue
®". Mehr zur Bedeutung der auf den Schildern
genannten Vorsichtsmaßnahmen, siehe
Rubrik "Schnellhilfe - Glossar Schilder".
Kraftstoff

136
jumper_de_Chap07_Verifications_ed01-2015

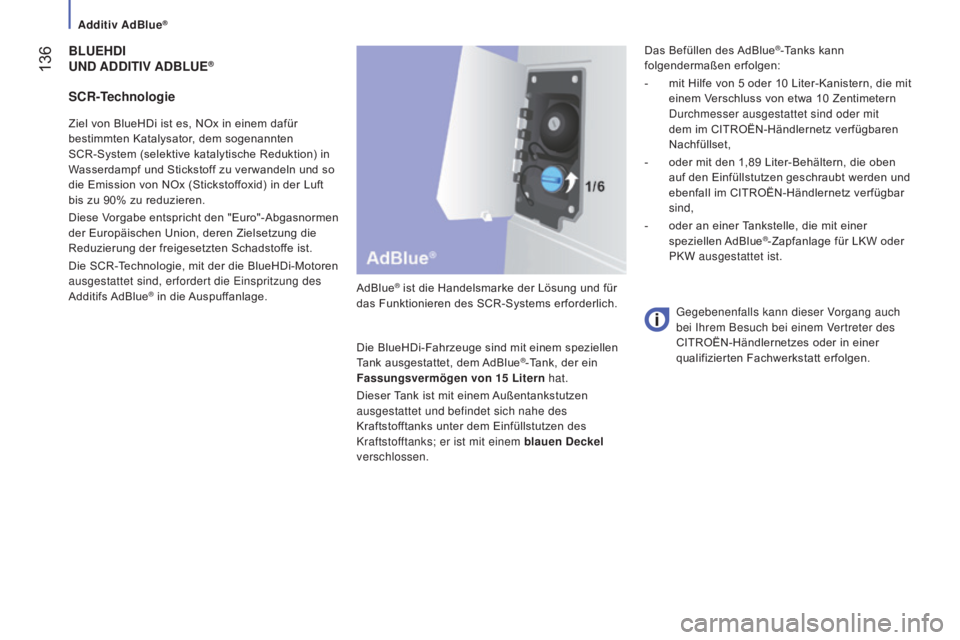

BLUEHDI
UND A DDITIV A D B LUE®
AdBlue® ist die Handelsmarke der Lösung und für
das Funktionieren des SCR-Systems erforderlich.
Die BlueHDi-Fahrzeuge sind mit einem speziellen
Tank ausgestattet, dem AdBlue
®-Tank, der ein
Fassungsvermögen von 15

Litern hat.
Dieser Tank ist mit einem Außentankstutzen
ausgestattet und befindet sich nahe des
Kraftstofftanks unter dem Einfüllstutzen des
Kraftstofftanks; er ist mit einem blauen Deckel
verschlossen.
Ziel von BlueHDi ist es, NOx in einem dafür
bestimmten Katalysator, dem sogenannten

SCR-System (selektive katalytische Reduktion) in
Wasserdampf und Stickstoff zu verwandeln und so
die Emission von NOx (Stickstoffoxid) in der Luft
bis zu 90% zu reduzieren.
Diese Vorgabe entspricht den "Euro"-Abgasnormen
der Europäischen Union, deren Zielsetzung die
Reduzierung der freigesetzten Schadstoffe ist.
Die SCR-Technologie, mit der die BlueHDi-Motoren
ausgestattet sind, erfordert die Einspritzung des
Additifs AdBlue
® in die Auspuffanlage.
Gegebenenfalls kann dieser Vorgang auch
bei Ihrem Besuch bei einem Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt erfolgen.
SCR-Technologie
Das Befüllen des AdBlue®-Tanks kann
folgendermaßen erfolgen:
-

mit Hilfe von 5


oder 10 Liter-Kanistern, die mit
einem Verschluss von etwa 10
Zentimetern
Durchmesser ausgestattet sind oder mit
dem im CITROËN-Händlernetz verfügbaren
Nachfüllset,
-

oder mit den 1,89


Liter-Behältern, die oben
auf den Einfüllstutzen geschraubt werden und
ebenfall im CITROËN-Händlernetz verfügbar
sind,
-

oder an einer

Tankstelle, die mit einer
speziellen AdBlue
®-Zapfanlage für LKW oder
PKW ausgestattet ist.
Additiv AdBlue®

137
jumper_de_Chap07_Verifications_ed01-2015
Was Sie beachten sollten
Wenn genügend AdBlue® im Tank verfügbar ist,
wird keine Information angezeigt.
Sobald aber die Reserve im Additivtank die
Schwelle einer Fahrreichweite von 2
400 km
(1

500

Meilen) erreicht hat, werden Sie
durch verschiedene vorübergehende Signale
(Kontrollleuchte, Meldung, akustisches Signal)
gewarnt. Diese werden immer häufiger und
eindringlicher, je weiter Sie fahren, und schließlich
dauerhaft.
Diese Warnungen nehmen zu, je mehr Kilometer
Sie fahren und je geringer die Reserve wird, die
Meldung bleibt schließlich dauerhaft.
Befüllen des Tanks mit dem Additiv
Für PKW und leichte Nutzfahrzeuge gibt es
Kanister mit 5

oder 10

Litern bzw. Behälter
mit 1,89

Litern (1/2

Gallone) im CITROËN-
Händlernetz.
Wenn Sie den AdBlue
®-Tank selbst befüllen
möchten, vergewissern Sie sich, dass Sie über
einen geeigneten Einfüllschlauch verfügen; dieser
kann ggf. Bestandteil des gelieferten Kanisters
sein. Ist der AdBlue®-Tank leer, kann das
Fahrzeug nicht mehr gestartet werden.
Es wird dringend empfohlen, nicht die dauerhaften
Warnungen abzuwarten, um Additiv AdBlue
®
nachzufüllen, sondern so schnell wie möglich den
Tank aufzufüllen.
Additiv AdBlue®
7
KONTROLLEN

138
jumper_de_Chap07_Verifications_ed01-2015

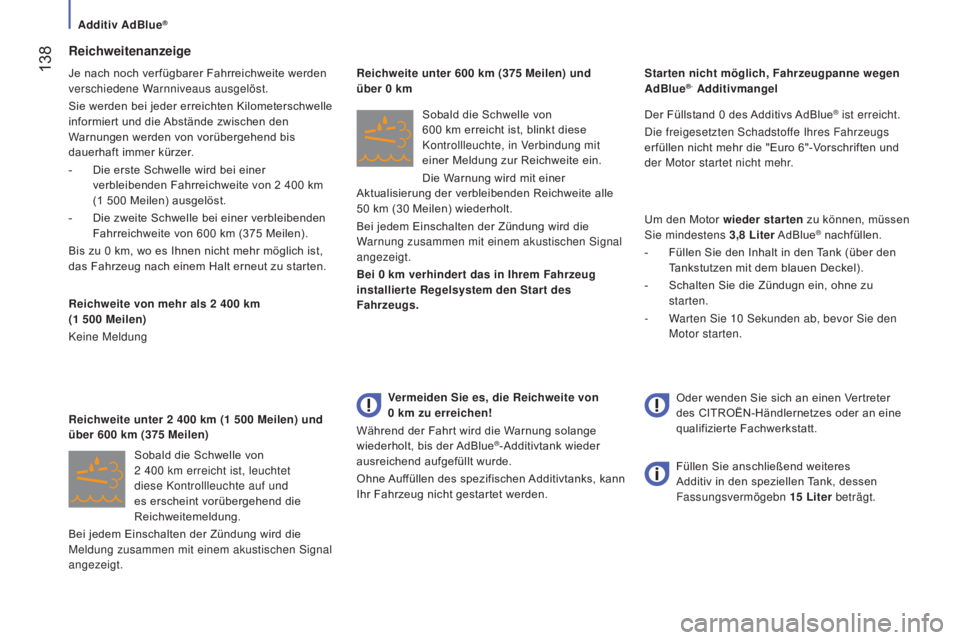

Reichweitenanzeige
Je nach noch verfügbarer Fahrreichweite werden
verschiedene Warnniveaus ausgelöst.
Sie werden bei jeder erreichten Kilometerschwelle
informiert und die Abstände zwischen den
Warnungen werden von vorübergehend bis
dauerhaft immer kürzer.
-
Die erste Schwelle wird bei einer

verbleibenden Fahrreichweite von 2
400 km
(1
500 Meilen) ausgelöst.
-

Die zweite Schwelle bei einer verbleibenden

Fahrreichweite von 600
km (375 Meilen).
Bis zu 0
km, wo es Ihnen nicht mehr möglich ist,
das Fahrzeug nach einem Halt erneut zu starten.
Reichweite von mehr als 2
400 km
(1
500 Meilen)
Keine Meldung
Sobald die Schwelle von
2
400 km erreicht ist, leuchtet
diese Kontrollleuchte auf und
es erscheint vorübergehend die
Reichweitemeldung.
Bei jedem Einschalten der Zündung wird die
Meldung zusammen mit einem akustischen Signal
angezeigt. Reichweite unter 2
400 km (1 500 Meilen) und
über 600
km (375 Meilen) Sobald die Schwelle von
600
km erreicht ist, blinkt diese
Kontrollleuchte, in Verbindung mit
einer Meldung zur Reichweite ein.
Die Warnung wird mit einer
Aktualisierung der verbleibenden Reichweite alle
50
km (30 Meilen) wiederholt.
Bei jedem Einschalten der Zündung wird die
Warnung zusammen mit einem akustischen Signal
angezeigt.
Bei 0
km verhindert das in Ihrem Fahrzeug
installierte Regelsystem den Start des
Fahrzeugs. Der Füllstand 0
des Additivs AdBlue
® ist erreicht.
Die freigesetzten Schadstoffe Ihres Fahrzeugs
erfüllen nicht mehr die "Euro 6"-Vorschriften und
der Motor startet nicht mehr.
Um den Motor wieder starten zu können, müssen
Sie mindestens 3,8

Liter AdBlue
® nachfüllen.
-

Füllen Sie den Inhalt in den

Tank (über den
Tankstutzen mit dem blauen Deckel).
-

Schalten Sie die Zündugn ein, ohne zu

starten.
-

W

arten Sie 10

Sekunden ab, bevor Sie den
Motor starten.
Reichweite unter 600

km (375

Meilen) und

über 0

km
Starten nicht möglich, Fahrzeugpanne wegen
AdBlue
®
- Additivmangel
Vermeiden Sie es, die Reichweite von
0

km zu erreichen!
Während der Fahrt wird die Warnung solange
wiederholt, bis der AdBlue
®-Additivtank wieder
ausreichend aufgefüllt wurde.
Ohne Auffüllen des spezifischen Additivtanks, kann
Ihr Fahrzeug nicht gestartet werden. Füllen Sie anschließend weiteres
Additiv in den speziellen Tank, dessen
Fassungsvermögebn
15
Liter beträgt.
Oder wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Additiv AdBlue®

139
jumper_de_Chap07_Verifications_ed01-2015

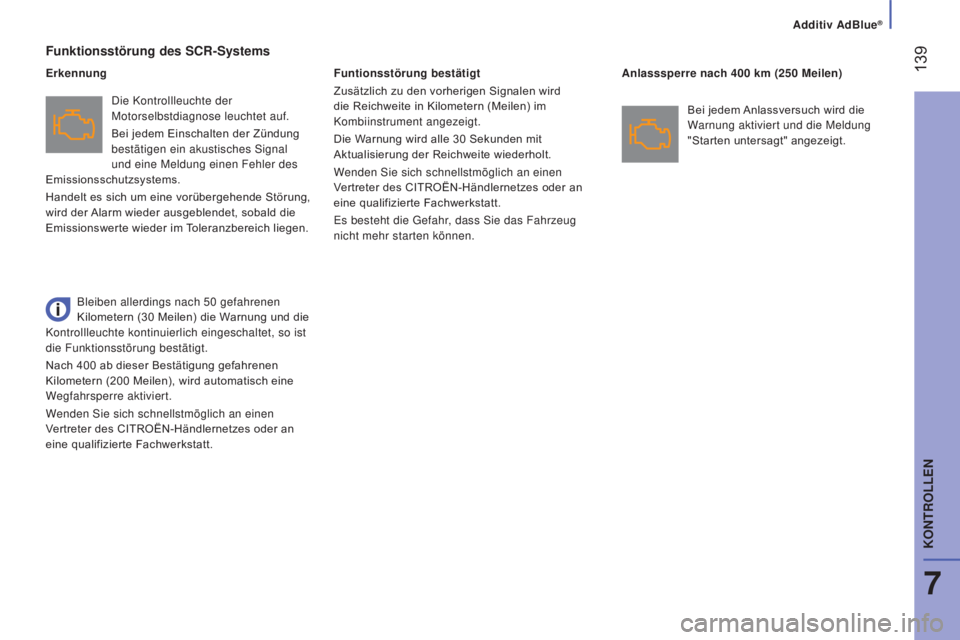

Funktionsstörung des SCR-Systems
Die Kontrollleuchte der
Motorselbstdiagnose leuchtet auf.
Bei jedem Einschalten der Zündung
bestätigen ein akustisches Signal
und eine Meldung einen Fehler des
Emissionsschutzsystems.
Handelt es sich um eine vorübergehende Störung,
wird der Alarm wieder ausgeblendet, sobald die
Emissionswerte wieder im Toleranzbereich liegen. Funtionsstörung bestätigt
Zusätzlich zu den vorherigen Signalen wird
die Reichweite in Kilometern (Meilen) im
Kombiinstrument angezeigt.
Die Warnung wird alle 30
Sekunden mit
Aktualisierung der Reichweite wiederholt.
Wenden Sie sich schnellstmöglich an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Es besteht die Gefahr, dass Sie das Fahrzeug
nicht mehr starten können. Anlasssperre nach 400
km (250 Meilen)
Erkennung
Bei jedem Anlassversuch wird die
Warnung aktiviert und die Meldung
"Starten untersagt" angezeigt.
Bleiben allerdings nach 50
gefahrenen
Kilometern (30
Meilen) die Warnung und die
Kontrollleuchte kontinuierlich eingeschaltet, so ist
die Funktionsstörung bestätigt.
Nach 400

ab dieser Bestätigung gefahrenen
Kilometern (200
Meilen), wird automatisch eine
Wegfahrsperre aktiviert.
Wenden Sie sich schnellstmöglich an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Additiv AdBlue®
7
KONTROLLEN
