Halten Sie die Kupplungskugel 4 fest mit einer
Hand; ziehen und drehen Sie mit der anderen
Hand das Rad 5

im Uhrzeigersinn bis zum

Anschlag; lassen Sie das Rad nicht los.
pflege
Die Kupplungskugel kann nur richtig funktionieren,
wenn sie und die Halterung sauber sind.
Bevor das Fahrzeug mit einem Hochdruckreiniger
gereinigt wird, muss die Kupplungskugel
ausgebaut und der Verschluss in die Halterung
eingeführt werden.
Bringen Sie das beiliegende Etikett an einer
gut sichtbaren Stelle an, in der Nähe der
Halterung oder innen im Kofferraum.
Für sämtliche Eingriffe an der
Anhängervorrichtung, wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Bringen Sie den Schutzverschluss wieder an der
Halterung an.
Verstauen Sie die Kupplungskugel in ihrer Hülle
so, dass sie vor Einschlägen und Schmutz
geschützt ist.
Entfernen Sie die Kupplungkugel von unten aus
der Halterung 1 .
Lassen Sie das Rad los; das Rad wird automatisch
in Position entriegelt (Position B ) blockiert.
Transportlösungen
SCHNELLHILFE
8

168
jumper_de_Chap08_Aide-Rapide_ed01-2015

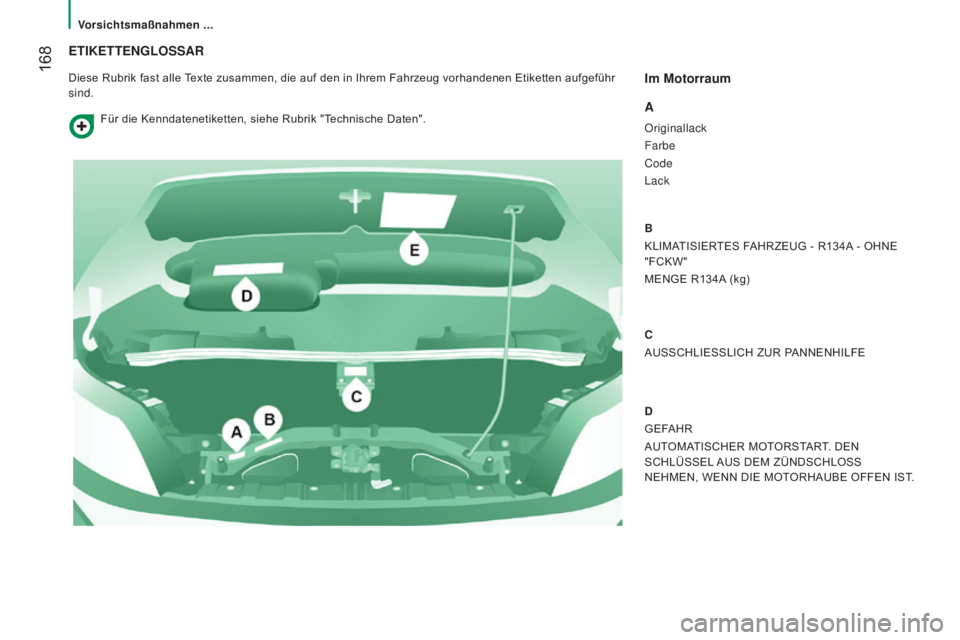

ETIKETTENGLOSSAR
Diese Rubrik fast alle Texte zusammen, die auf den in Ihrem Fahrzeug vorhandenen Etiketten aufgeführ
sind.Im Motorraum
A
Originallack
Farbe
Code
Lack
B
KLIMATISIERTES FAHRZEUG - R134A - OHNE
"FCKW"
MENGE R134A (kg)
C
AUSSCHLIESSLICH ZUR PANNENHILFE
D
GEFAHR
AUTOMATISCHER MOTORSTART. DEN
SCHLÜSSEL AUS DEM ZÜNDSCHLOSS
NEHMEN, WENN DIE MOTORHAUBE OFFEN IST.
Für die Kenndatenetiketten, siehe Rubrik "Technische Daten".
Vorsichtsmaßnahmen ...

169
jumper_de_Chap08_Aide-Rapide_ed01-2015
E
1 - ACHTUNG
ORIGINALSCHMIERMITTEL UND -FLÜSSIGKEITEN
Motoröl Getriebe
Kühler Bremsen
Scheibenwischer Servolenkung
SIEHE WARTUNGSHEFT. AUGEN SCHÜTZEN.
2

- SICHERHEIT
Die Nutzung von Originalersatzteilen, -flüssigkeiten und Schmiermittel sowie die Einhaltung des
Wartungsplans garantieren im Laufe der Zeit die Zuverlässigkeit und die Sicherheit Ihres Fahrzeugs wie
im Originalzustand.
3

- GEFAHR
FÜR KINDER UNZUGÄNGLICH AUFZUBEWAHREN NICHT IN DIE NÄHE VON
OFFENEM FEUER BRINGEN NICHT BERÜHREN
DEN VERSCHLUSS NICHT ABNEHMEN, WENN DER MOTOR HEISS IST. EXPLOSION
KORROSIVE FLÜSSIGKEIT
KANN AUTOMATISCH STARTEN, AUCH BEI AUSGESCHALTETEM MOTOR. NICHT ÖFFNEN GAS STEHT
UNTER HOHEM DRUCK.
AUTOMATISCHES STARTEN DES MOTORS. ENTFERNEN SIE DEN SCHLÜSSEL AUS DER ZÜNDUNG, WENN DIE MOTORHAUBE OFFEN IST. HOCHSPANNUNG
Vorsichtsmaßnahmen ...
SCHNELLHILFE
8

170
jumper_de_Chap08_Aide-Rapide_ed01-2015

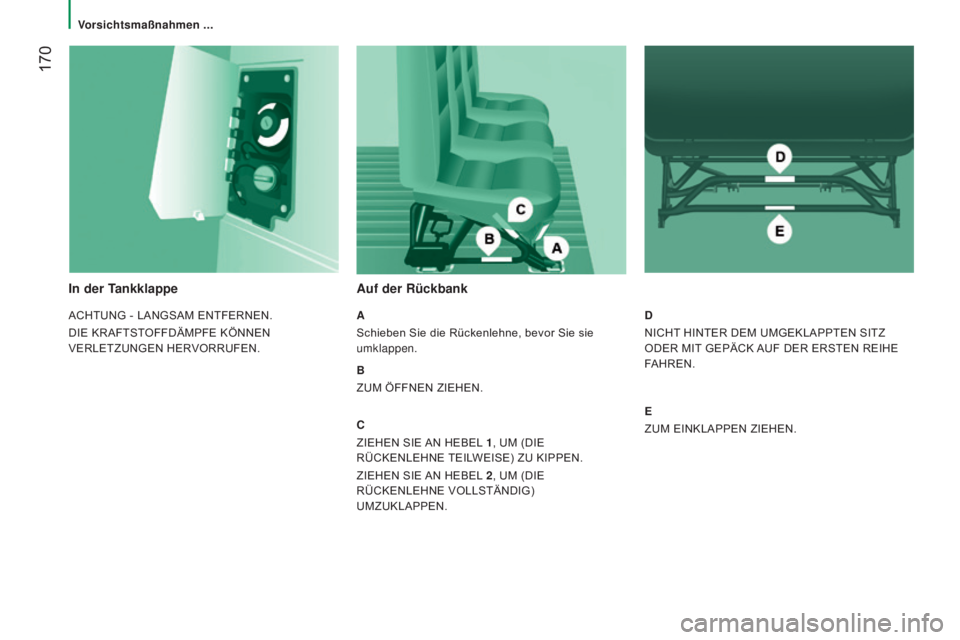

In der Tankklappe
ACHTUNG - LANGSAM ENTFERNEN.
DIE KRAFTSTOFFDÄMPFE KÖNNEN
VERLETZUNGEN HERVORRUFEN.
Auf der Rückbank
A
Schieben Sie die Rückenlehne, bevor Sie sie
umklappen.
B
ZUM ÖFFNEN ZIEHEN.
C
ZIEHEN SIE AN HEBEL 1, UM (DIE
RÜCKENLEHNE TEILWEISE) ZU KIPPEN.
ZIEHEN SIE AN HEBEL 2 , UM (DIE
RÜCKENLEHNE VOLLSTÄNDIG)
UMZUKLAPPEN. D
NICHT HINTER DEM UMGEKLAPPTEN SITZ
ODER MIT GEPÄCK AUF DER ERSTEN REIHE
FAHREN.
E
ZUM EINKLAPPEN ZIEHEN.
Vorsichtsmaßnahmen ...

171
jumper_de_Chap08_Aide-Rapide_ed01-2015
V
SCHNELLHILFE
8

172
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015
Fahrzeugabmessungen

173
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015
ABMESSUNGENDie Abmessungen sind in Millimetern angegeben.
Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhältlich. Die Abmessungen entnehmen Sie bitte den folgenden Tabellen:
KASTENWAGEN
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Länge über alles 4
9635
4135
9986
363
H Höhe über alles 2
254 2 522 2 254 2 522 2 5222
7602
5222
760
A Radstand 3
0003
4504
035
B Vorderachsüberhang 948
C Hinterachsüberhang 1
0151
380
D Breite (mit/ohne Rückspiegel) 2
508 / 2 050
E Spurweite vorne 1
810
F Spurweite hinten 1
790
G Höhe der Ladeschwelle 535
bis 565
I Ladeflächenlänge innen 2
6703
1203
7054
070
J Maximale Ladehöhe innen 1
662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maximale Innenbreite 1
870
M Maximale Innenbreite zwischen den Radkästen 1
422
Ladevolumen (m
3) 89,5 10 11,5 13 15 15 17
9
TECHNISCHE DATEN
Fahrzeugabmessungen

174
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015

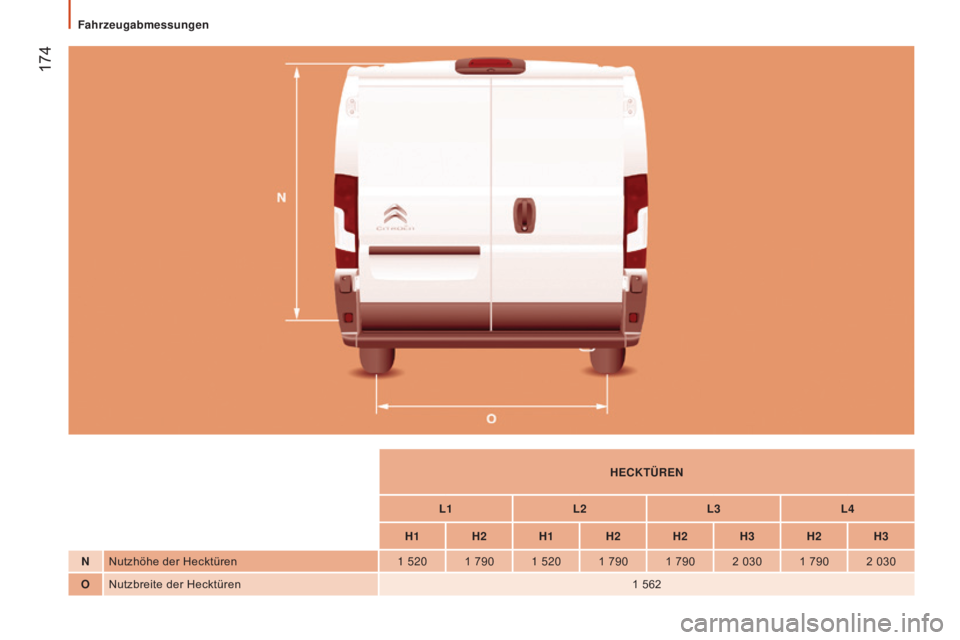

HECKTÜREN
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Nutzhöhe der Hecktüren 1

520 1

790 1

520 1

790 1 790 2 030 1 790 2 030
O Nutzbreite der Hecktüren 1
562
Fahrzeugabmessungen
