2016 CITROEN JUMPER Betriebsanleitungen (in German)

Fahrzeugkonfiguration
11
4
BORDTECHNIK
Jumper-post-it_de_Chap04_Technologie-a-bord_ed01-2015
Funktionen im Untermenü "Sicherheit /
Hilfe":
- wählen Sie "Parkview Camera" und
dann "Rückfahrkamera", um die Kamera
ein- oder auszuschalten (On, Off),
- wählen Sie "Parkview Camera" und
dann "Verzögerung Kamera", um das
Halten der Anzeige für 10 Sekunden
oder bis zu 18 km/h (On, Off) zu
aktivieren oder zu deaktivieren,
- wählen Sie "Traffic Sign" aus, um die
Verwendung zu aktivieren oder zu
deaktivieren (On, Off),
- wählen Sie "Beifahrer-Airbag", um den
Airbag zu aktivieren und zu deaktivieren
(On, Off).
Funktionen im Untermenü "Scheinwerfer":
- wählen Sie "Tagfahrlicht", um die
Scheinwerferfunktion ein- und
auszuschalten (On, Off),
- wählen Sie "Autom. Fernlicht" aus, um
die Verwendung zu aktivieren oder zu
deaktiveren (On, Off),
- wählen Sie "Scheinwerfersensor" zur
Einstellung der Einschaltsensibilität
(1, 2, 3).
Funktionen im Untermenü "Türen und
Verriegelungen":
- Wählen Sie "Verriegeln", um die
automatische Verriegelung ein- und
auszuschalten (On, Off).
Funktionen im Untermenü "Anzeige":
- wählen Sie "Sprache" und dann die
gewünschte Sprache aus,
- wählen Sie "Maßeinheit" und legen Sie
die Einheit für den Verbrauch (l/100 km,
mpg), die Entfernungen (km, Meilen)
und die Temperatur (°C, °F) fest,
- wählen Sie "Anzeige Route B", um die
Anzeige einer Alternativstrecke B am
Bordcomputer ein- oder auszuschalten
(On, Off).
Funktionen im Untermenü "Datum &
Uhrzeit":
- wählen Sie "Uhrzeit und Format", um die
Uhrzeit (Stunden, Minuten, Sekunden)
einzustellen und das Format (24 Std.,
12 Std. mit am oder pm) festzulegen,
- wählen Sie "Datum einstellen", um Tag,
Monat und Jahr einzugeben.
Zur manuellen Einstellung der Uhr
muss "Autom. Uhrzeit" deaktiviert
worden sein (Off).

12
Fahrsicherheit
Jumper-post-it_de_Chap05_Securite_ed01-2015
Jumper-post-it_de_Chap05_Securite_ed01-2015
ERKENNUNG DER GESCHWINDIGKEITSBEGRENZUNG
Dieses System ist eine Fahrhilfe, die die
Kamera oben an der Windschutzscheibe
nutzt.
Die Kamera erkennt die folgenden
Schilderarten und zeigt die entsprechenden
Informationen im Kombiinstrument an:
- erlaubte Höchstgeschwindigkeit,
- Überholverbot.
Die Einheit für die
Geschwindigkeitsbegrenzung (km/h
oder mph) ist abhängig von dem Land, in
dem Sie fahren.
Sie muss bei der Einhaltung der erlaubten
Höchstgeschwindigkeit berücksichtigt
werden.
Damit das System richtig funktioniert,
muss, wenn Sie das Land wechseln, die
Geschwindigkeitseinheit im Kombiinstrument
derjenigen des Landes, in dem Sie sich
befinden, entsprechen.
Das automatische Lesen der
Verkehrsschilder ist eine Fahrhilfe;
die Geschwindigkeitsbegrenzungen werden
nicht immer korrekt angezeigt.
Die auf den Verkehrsschildern angegebenen
Geschwindigkeiten haben grundsätzlich
Vorrang vor den Anzeigen des Systems.
Das System kann in keinem Fall die
Aufmerksamkeit des Fahrers ersetzen.
Der Fahrer muss sich an die
Straßenverkehrsordnung halten und
muss unter allen Umständen seine
Geschwindigkeit den Wetter- und
Verkehrsbedingungen anpassen.
Es ist möglich, dass das System keine
Geschwindigkeitbegrenzung erkennt, wenn
es das Schild nicht in einer vorbestimmten
Zeit erkennt.
Das System wurde so entwickelt, dass es
Verkehrsschilder erkennt, die dem Wiener
Übereinkommen über den Straßenverkehr
entsprechen.
Um die richtige Funktionsweise des Systems nicht zu
stören: achten Sie darauf, das Sichtfeld der Kamera
regelmäßig zu reinigen.
- Achten Sie darauf, das Sichtfeld der Kamera
regelmäßig zu reinigen.
- Nehmen Sie in dem Bereich der Windschutzscheibe, in
dem sich die Kamera befi ndet, keine Reparaturen vor.
Beim Austausch der Glühbirnen der
Scheinwerfer ist es dringend empfohlen,
Originalersatzteile zu verwenden.
Die Verwendung anderer Glühbirnen kann
dazu führen, dass sich die Systemleistung
verringert.

13
5
Fahrsicherheit
SICHERHEIT
Jumper-post-it_de_Chap05_Securite_ed01-2015
Jumper-post-it_de_Chap05_Securite_ed01-2015
Anzeige auf dem Touchscreen und dann im Kombiinstrument
Die Anzeige der Schilder erfolgt in den zwei
folgenden Phasen:
- Alle erkannten Straßenschilder erfolgen
in Form einer Popup-Meldung für
die Dauer von 40 Sekunden auf dem
Touchscreen.
- Anschließend werden diese Schilder im
Kombiinstrument angezeigt.
Das System kann in den dafür im
Kombiinstrument vorgesehenen Bereichen
zwei verschiedene Straßenschilder
(Geschwindigkeitsbegrenzung und
Überholverbot) anzeigen.
Wenn ein weiteres Straßenschild erkannt
wird, wie beispielsweise ein Schild mit
weiterer Geschwindigkeitsbegrenzung bei
nasser Fahrbahn, wird dieses in einem
leeren Fenster unter dem entsprechenden
Schild angezeigt.
Die zusätzlichen Schilder werden
folgendermaßen gefiltert:
- Straßenschilder bezüglich Schnee und
Glatteis werden nur angezeigt, wenn die
Außentemperatur unter 3°C liegt.
- Die Straßenschilder bezüglich Schnee,
Regen oder Nebel werden nur
angezeigt, wenn die Scheibenwischer
aktiviert sind, während die
Außentemperatur unter 3°C beträgt.
- Die Straßenschilder bezüglich LKW
werden nicht angezeigt, wenn es sich
um Fahrzeuge mit einem Gewicht von
weniger als 4 Tonnen handelt.
- Straßensschilder bezüglich
Landwirtschaftsfahrzeuge werden nicht
angezeigt.
Grundsätze
Mithilfe der Kamera oben an der
Windschutzscheibe erkennt dieses
System Geschwindigkeitsbegrenzungen,
Überholverbote und Straßenschilder
mit Angaben über die Aufhebung dieser
Grenzen und liest diese.

14
Fahrsicherheit
Jumper-post-it_de_Chap05_Securite_ed01-2015
Jumper-post-it_de_Chap05_Securite_ed01-2015
Aktivierung / Deaktivierung
Über die Taste MODE einstellbare Funktion;
wählen Sie im Menü "Traffic Sign" "ON" oder
"OFF" aus.
Funktionsgrenzen
Die Vorschriften für die
Geschwindigkeitsbegrenzungen sind für
jedes Land spezifisch.
Unter folgenden Umständen
berücksichtigt das System die
Geschwindigkeitsreduzierungen nicht:
- Unwetter (Regen, Schnee),
- Luftverschmutzung,
- Anhänger, Wohnwagen,
- Fahren mit Schneeketten,
- Fahren mit einem nicht originalen
Federungssatz,
- Reparatur eines Reifens mit dem
provisorischen Reifenpannenset,
- junge Fahrer,
- ...
Unter folgenden Umständen kann es
sein, dass das System gestört ist oder
nicht richtig funktioniert:
- schlechte Sichtbedingungen
(gleißendes Sonnenlicht, unzureichende
Beleuchtung der Straße, Schneefall,
starker Regen, dichter Nebel, zu großer
Abstand zwischen dem Fahrzeug und
dem Straßenschild),
- niedrige Temperaturen und besonders
schlechte Wetterverhältnisse,
- Bereich der Windschutzscheibe vor
der Kamera verschmutzt, beschlagen,
vereist, eingeschneit, beschädigt oder
mit Aufkleber verdeckt,
- Funktionsstörung der Kamera,
- fehlerhafte oder überholte Kartendaten,
- Schilder verdeckt (andere Fahrzeuge,
Vegetation, Schnee),
- Verkehrsschilder, die nicht der Norm
entsprechen, beschädigt oder verformt
sind.
- Beladungsänderung, die eine starke
Neigung der Kamera zur Folge hat
(das System kann vorübergehend nicht
funktionieren, um eine Selbstkalibrierung
der Kamera zu ermöglichen).
Siehe Rubrik "Bordtechnik -
Fahrzeugkonfiguration".
AL. 15JPR.T020

JUMPER
CITROËN
Jumper-post-it_de_Chap00_couv-debut_ed01-2015
Z US AT Z

Jumper-post-it_de_Chap00_couv-debut_ed01-2015

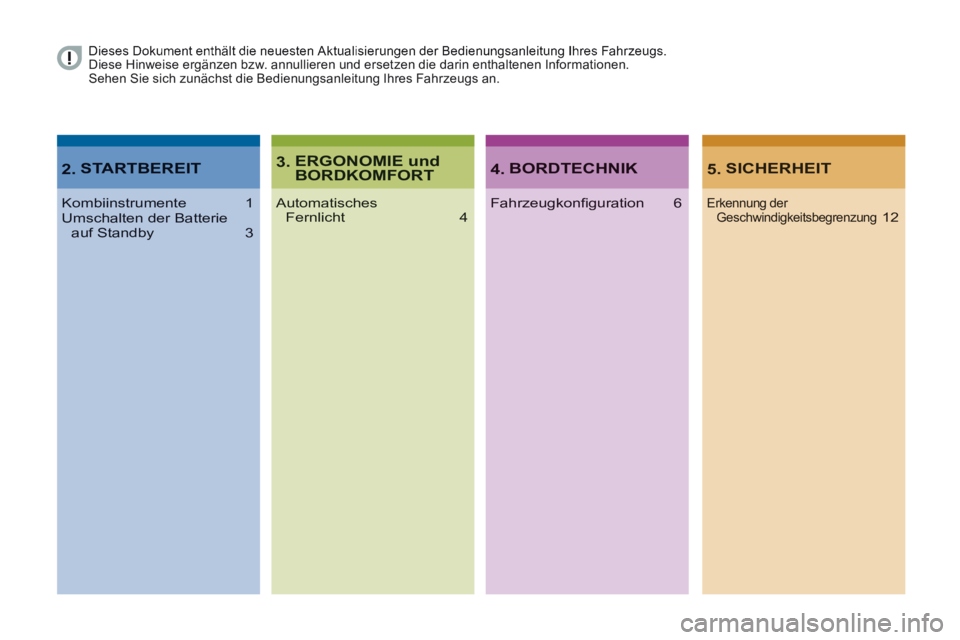

Dieses Dokument enthält die neuesten Aktualisierungen der Bedienungsanleitung Ihres Fahrzeugs. Diese Hinweise ergänzen bzw. annullieren und ersetzen die darin enthaltenen Informationen. Sehen Sie sich zunächst die Bedienungsanleitung Ihres Fahrzeugs an.
ERGONOMIE und BORDKOMFORT3. SICHERHEIT5.
Automatisches Fernlicht 4Erkennung der Geschwindigkeitsbegrenzung12
BORDTECHNIK4.
Fahrzeugkonfi guration 6
STARTBEREIT2.
Kombiinstrumente 1Umschalten der Batterie auf Standby 3

Bedienungseinheit
1
2
STARTBEREIT
Jumper-post-it_de_Chap02_Pret-a-Partir_ed01-2015
1. Geschwindigkeitmesser (km/h oder
mph)
2. Anzeigefeld
3. Tankanzeige
4. Kühlflüssigkeitstemperatur
5. Drehzahlmesser (U/min x 1000).
KOMBIINSTRUMENTE
Anzeigefeld Ebene 1
Im unteren Bereich:
- Uhrzeit,
- Außentemperatur,
- zurückgelegte Kilometer/Meilen,
- Bordcomputer (Reichweite, Verbrauch, ...),
- Leuchtweite der Scheinwerfer,
- programmierbare Warnmeldung bei Geschwindigkeitsübertretung,
- Geschwindigkeitsregler oder -begrenzer (Tempomat),
- Gangwechselanzeige,
- STOP & START.
Im oberen Bereich:
- Datum,
- Wartungsanzeige,
- Warnmeldungen,
- Funktionsmeldungen ,
- Fahrzeugkonfiguration.
Kombiinstrument / Anzeige Ebene 1

Bedienungseinheit
2
Jumper-post-it_de_Chap02_Pret-a-Partir_ed01-2015
Anzeige Ebene 2
Auf der linken Seite:
- Uhrzeit,
- Außentemperatur,
- Warn- und Statusleuchten,
- Geschwindigkeitsregler oder -begrenzer.
Auf der rechten Seite:
- Datum,
- Wartungsanzeige,
- Bordcomputer (Autonomie,
Verbrauch...),
- Warnmeldungen,
- Funktionsmeldungen,
- Fahrzeugskonfiguration,
- Höhe der Leuchtweite,
- gefahrene Kilometer / Meilen.
Kombiinstrument / Anzeige Ebene 2
