2016 CITROEN JUMPER service

jumper_de_Chap00_couv-debut_ed01-2015
Dieser persönliche und maßgeschneiderte Bereich ermöglicht Ihne\
n einen direkten und bevorzugten
Kontakt zur Marke herzustellen.

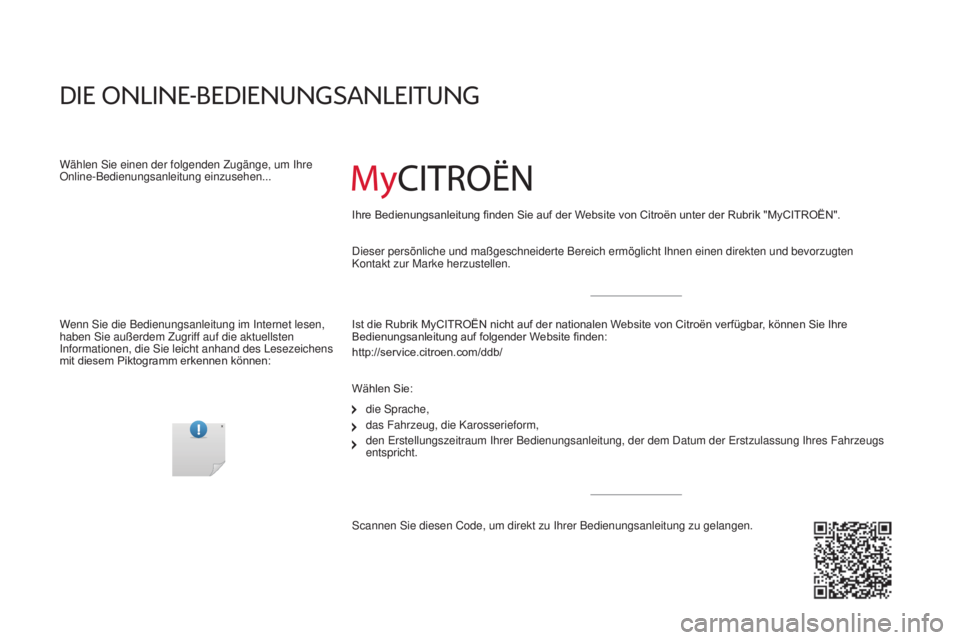

dIE ONlINE-BEdIENUNgsaNlEITUNg
Wählen Sie einen der folgenden Zugänge, um Ihre
Online-Bedienungsanleitung einzusehen...Ihre Bedienungsanleitung finden Sie auf der Website von Citroën unter der Rubrik "MyCITROËN".
Scannen Sie diesen Code, um direkt zu Ihrer Bedienungsanleitung zu gelan\
gen. Ist die Rubrik MyCITROËN nicht auf der nationalen Website von Citroën verfügbar, können Sie Ihre
Bedienungsanleitung auf folgender Website finden:
http://service.citroen.com/ddb/
Wählen Sie:
Wenn Sie die Bedienungsanleitung im Internet lesen,
haben Sie außerdem Zugriff auf die aktuellsten
Informationen, die Sie leicht anhand des Lesezeichens
mit diesem Piktogramm erkennen können:
die Sprache,
das Fahrzeug, die Karosserieform,
den Erstellungszeitraum Ihrer Bedienungsanleitung, der dem Datum der Ers\
tzulassung Ihres Fahrzeugs
entspricht.

24
jumper_de_Chap02_Pret-a-Partir_ed01-2015

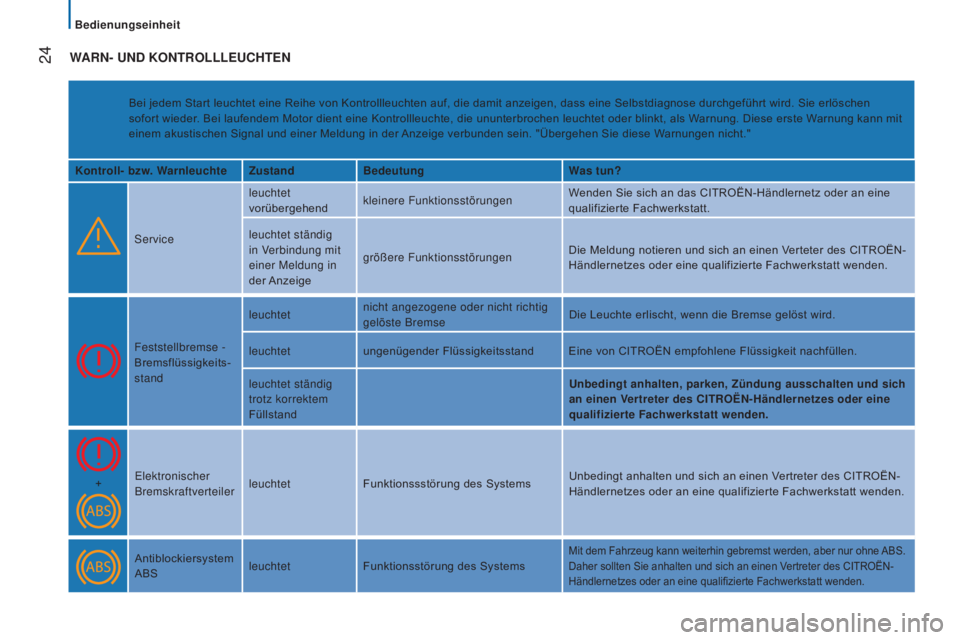

WARN- UND K ONTROLLLEUCHTEN
Bei jedem Start leuchtet eine Reihe von Kontrollleuchten auf, die damit anzeigen, dass eine Selbstdiagnose durchgeführt wird. Sie erlöschen
sofort wieder. Bei laufendem Motor dient eine Kontrollleuchte, die ununterbrochen leuchtet oder blinkt, als Warnung. Diese erste Warnung kann mit
einem akustischen Signal und einer Meldung in der Anzeige verbunden sein. "Übergehen Sie diese Warnungen nicht."
Kontroll- bzw. Warnleuchte ZustandBedeutung Was tun?
Service leuchtet
vorübergehend
kleinere Funktionsstörungen Wenden Sie sich an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
leuchtet ständig
in Verbindung mit
einer Meldung in
der Anzeige größere Funktionsstörungen
Die Meldung notieren und sich an einen Verteter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt wenden.
Feststellbremse -
Bremsflüssigkeits-
stand leuchtet
nicht angezogene oder nicht richtig
gelöste Bremse Die Leuchte erlischt, wenn die Bremse gelöst wird.
leuchtet ungenügender Flüssigkeitsstand Eine von CITROËN empfohlene Flüssigkeit nachfüllen.
leuchtet ständig
trotz korrektem
Füllstand Unbedingt anhalten, parken, Zündung ausschalten und sich
an einen Vertreter des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt
wenden.
+ Elektronischer
Bremskraftverteiler leuchtet
Funktionssstörung des Systems Unbedingt anhalten und sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt wenden.
Antiblockiersystem
ABS leuchtet
Funktionsstörung des Systems
Mit dem Fahrzeug kann weiterhin gebremst werden, aber nur ohne ABS.
Daher sollten Sie anhalten und sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt wenden.
Bedienungseinheit

27
jumper_de_Chap02_Pret-a-Partir_ed01-2015
Kontroll- bzw. WarnleuchteZustandBedeutung Was tun?
DSC/ASR blinkt
System arbeitet Das System optimiert den Antrieb und ermöglicht es, die
Lenkstabilität des Fahrzeugs zu verbessern.
leuchtet in
Verbindung mit
einem akustischen
Signal und einer
Meldung in der
Anzeige. Funktionsstörung des Systems oder
Störung des Berganfahrassistenten
Wenden Sie sich an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Siehe Rubrik "Sicherheit - Fahrsicherheit".
leuchtet. Störung der Intelligenten
Traktionskontrolle
Partikelfilter leuchtet Regenerierung des PartikelfiltersEs empfiehlt sich, den Motor bis zum Erlöschen der
Kontrollleuchte laufen zu lassen, damit die Regenerierung
vollständig durchgeführt wird.
Siehe Rubrik "Kontrollen - Füllstände und Kontrollen".
Abgasent-
giftungsanlage leuchtet
Funktionsstörung des Systems Schnellstmöglich von einem Vertreter des CITROËN -
Händlernetzes oder durch eine qualifizierte Fachwerkstatt
überprüfen lassen.
Reifendruck-
überwachung leuchtet
Luftmangel oder platter Reifen Anhalten und Zündung ausschalten. Reifen wechseln oder
reparieren.
leuchtet in
Verbindung
mit Service-
Kontrollleuchte Defekter Sensor
System von einem Vertreter des CITROËN-Händlernetzes oder
durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Bedienungseinheit
2
STARTBEREIT

30
jumper_de_Chap02_Pret-a-Partir_ed01-2015
Kontroll-bzw. WarnleuchteafficheBedeutung Was tun?
Temperatur /
Glatteis Glatteiswarnleuchte,
Temperatur blinkt in
Verbindung mit einer
Meldung auf der
AnzeigeWetterbedingungen, die zu
Glatteisbildung auf der Fahrbahn
führen können
Besonders aufmerksam fahren und nicht abrupt bremsen.
Siehe Rubrik "Sicherheit - Fahrsicherheit".
Datum / Uhrzeit Einstellung:
Datum, UhrzeitKonfiguration über das Menü
MODUS
Siehe Rubrik "Bordtechnik - Fahrzeugkonfiguration"
Scheinwerfer-
leuchtweite Scheinwerfer-
einstellungEinstellung von 0
bis 3 je nach
Beladung Mit den Tasten des MODUS-Tastenfelds einstellen.
Siehe Rubrik "Ergonomie und Komfort - Lenkradschalter".
Wartungsschlüssel leuchtet
ununterbrochendemnächst fälliger Wartungstermin Die Liste der durchzuführenden Überprüfungen im Service-/
Garantieheft einsehen und ensprechende Inspektion/Wartung
durchführen lassen.
STOP & START leuchtet
Übergang in den STOP-Modus des
Fahrzeugs nach dem Halten des
Fahrzeugs. Sobald Sie weiterfahren möchten, erlischt die Leuchte und der
Motor startet im Modus START neu.
blinkt einige
Sekunden und
erlischt dann Zeitweise Nichtverfügbarkeit
des STOP-Modus oder das
automatische Auslösen des START-
Modus.
Sonderfall des STOP-Modus und des START-Modus.
Siehe Rubrik "Startbereit - Starten und Anhalten".
Bedienungseinheit

34
jumper_de_Chap02_Pret-a-Partir_ed01-2015
Warnung unzureichender Fülldruck
Feststellbar durch das
ununterbrochene Aufleuchten dieser
Kontrollleuchte, in Verbindung mit
einem akustischen Signal und, je nach
Ausstattung, dem Erscheinen einer
Meldung.
Bei einer an einem einzelnen Reifen festgestellten
Anomalie, ermöglicht das Piktogramm oder die
angezeigte Meldung, je nach Ausstattung, diesen
zu identifizieren.
-

V

erringern Sie sofort die Geschwindigkeit,
vermeiden Sie Lenkradbewegungen und
abruptes Bremsen.
-

Bringen Sie Ihr Fahrzeug baldmöglichst zum

Stehen, sobald es die Verkehrsverhältnisse
zulassen.
-

Bei einer Reifenpanne, benutzen Sie das

provisorische Reifenpannenset oder das
Ersatzrad (je nach Ausstattung), oder
-

Bei zu geringem Reifendruck:
●


wenn Sie über einen Kompressor verfügen,

z.B. derjenige des provisiorischen
Reifenpannensets, kontrollieren Sie im
kalten Zustand den Druck der vier Reifen,


oder
●

falls es nicht möglich ist, diese Kontrolle

sofort durchzuführen, fahren Sie vorsichtig
mit reduzierter Geschwindigkeit zu einem
Vertreter des CITROËN-Händlernetzes
oder zu einer qualifizierten Fachwerkstatt. Der erkannte Druckverlust führt nicht immer
zu einer sichtbaren Verformung des Reifens.
Begnügen Sie sich nicht mit einer bloßen
Sichtkontrolle.
Die W

arnung bleibt bis zur erneuten
Auffüllung, der Reparatur oder dem
Austausch des oder der betroffenen Reifen
bestehen.
Funktionsstörung
Das Blinken, dann das kontinuierliche
Leuchten dieser Kontrollleuchte
zusammen mit dem Aufleuchten
der "Service"-Kontrolleuchte und, je
nach Ausstattung, der Anzeige einer
Meldung, zeigt eine Funktionsstörung des Systems
an.
In diesem Fall ist die Reifendrucküberwachung
nicht mehr gewährleistet.
Diese Warnung erscheint auch, wenn
mindestens eines der Räder keinen Sensor
besitzt.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das System zu überprüfen oder,
nach einer Reifenpanne, den Reifen wieder auf der
mit einem Sensor ausgestatteten Originalfelge zu
montieren.
Bedienungseinheit

35
jumper_de_Chap02_Pret-a-Partir_ed01-2015

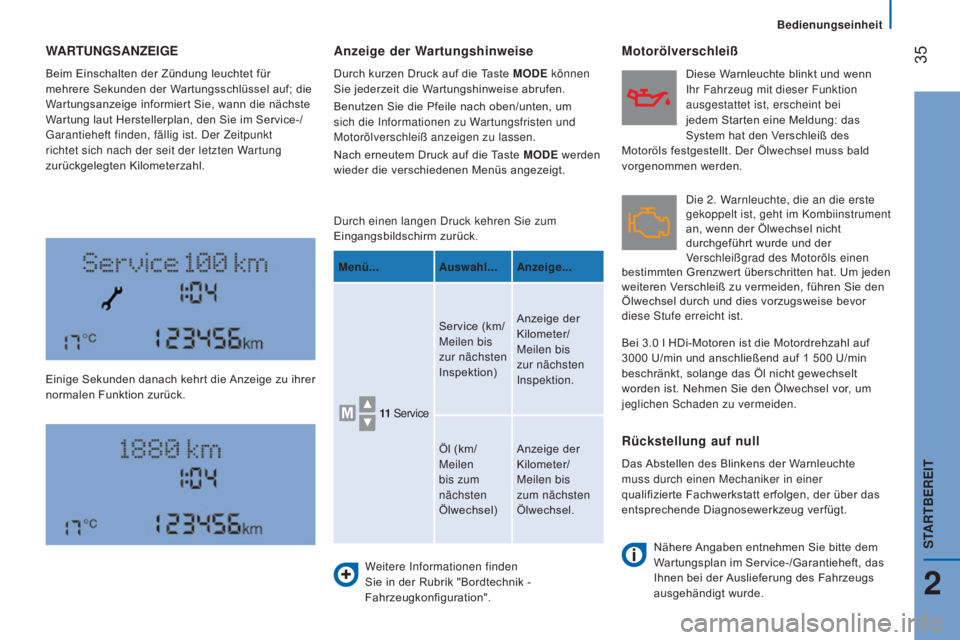

WARTUNGSANZEIGE
Beim Einschalten der Zündung leuchtet für
mehrere Sekunden der Wartungsschlüssel auf; die
Wartungsanzeige informiert Sie, wann die nächste
Wartung laut Herstellerplan, den Sie im Service-/
Garantieheft finden, fällig ist. Der Zeitpunkt
richtet sich nach der seit der letzten Wartung
zurückgelegten Kilometerzahl.
Einige Sekunden danach kehrt die Anzeige zu ihrer
normalen Funktion zurück.Durch einen langen Druck kehren Sie zum
Eingangsbildschirm zurück.
Weitere Informationen finden
Sie in der Rubrik "Bordtechnik -
Fahrzeugkonfiguration".
Motorölverschleiß
Nähere Angaben entnehmen Sie bitte dem
Wartungsplan im Service-/Garantieheft, das
Ihnen bei der Auslieferung des Fahrzeugs
ausgehändigt wurde.
Anzeige der Wartungshinweise
Durch kurzen Druck auf die Taste MODE können
Sie jederzeit die Wartungshinweise abrufen.
Benutzen Sie die Pfeile nach oben/unten, um
sich die Informationen zu Wartungsfristen und
Motorölverschleiß anzeigen zu lassen.
Nach erneutem Druck auf die Taste MODE werden
wieder die verschiedenen Menüs angezeigt.Menü... Auswahl... Anzeige...
11
Service Service (km/
Meilen bis


zur nächsten
Inspektion) Anzeige der
Kilometer/
Meilen bis
zur nächsten
Inspektion.
Öl (km/
Meilen
bis zum
nächsten
Ölwechsel) Anzeige der
Kilometer/
Meilen bis
zum nächsten
Ölwechsel.
Rückstellung auf null
Das Abstellen des Blinkens der Warnleuchte
muss durch einen Mechaniker in einer
qualifizierte Fachwerkstatt erfolgen, der über das
entsprechende Diagnosewerkzeug verfügt.Die 2. Warnleuchte, die an die erste
gekoppelt ist, geht im Kombiinstrument
an, wenn der Ölwechsel nicht
durchgeführt wurde und der
Verschleißgrad des Motoröls einen
bestimmten Grenzwert überschritten hat. Um jeden
weiteren Verschleiß zu vermeiden, führen Sie den
Ölwechsel durch und dies vorzugsweise bevor
diese Stufe erreicht ist. Diese Warnleuchte blinkt und wenn
Ihr Fahrzeug mit dieser Funktion
ausgestattet ist, erscheint bei
jedem Starten eine Meldung: das
System hat den Verschleiß des
Motoröls festgestellt. Der Ölwechsel muss bald
vorgenommen werden.
Bei 3.0 l HDi-Motoren ist die Motordrehzahl auf
3000 U/min und anschließend auf 1 500 U/min
beschränkt, solange das Öl nicht gewechselt
worden ist. Nehmen Sie den Ölwechsel vor, um
jeglichen Schaden zu vermeiden.
Bedienungseinheit
2
STARTBEREIT

89
jumper_de_Chap04_Technologie-a-bord_ed01-2015

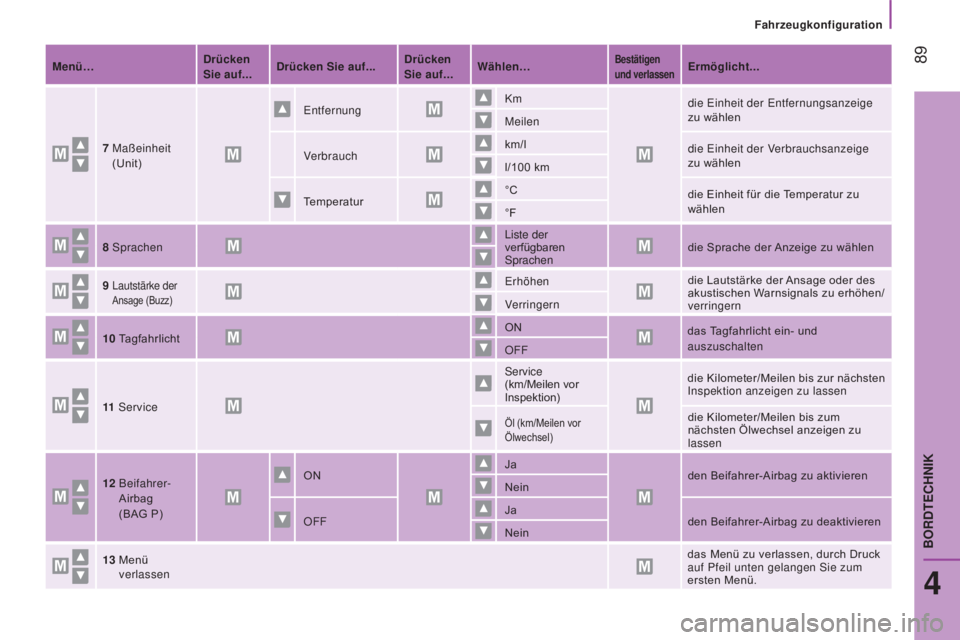

Menü…Drücken
Sie auf...Drücken Sie auf... Drücken
Sie auf...Wählen…Bestätigen
und verlassenErmöglicht...
7

Maßeinheit
(Unit) Entfernung
Km
die Einheit der Entfernungsanzeige
zu wählen
Meilen
Verbrauch km/l
die Einheit der Verbrauchsanzeige
zu wählen
l/100

km
Temperatur °C
die Einheit für die Temperatur zu
wählen
°F
8

Sprachen Liste der
verfügbaren
Sprachendie Sprache der

Anzeige zu wählen
9

Lautstärke der Ansage (Buzz)
Erhöhen die Lautstärke der Ansage oder des
akustischen Warnsignals zu erhöhen/
verringern
Verringern
10

T

agfahrlicht ON
das Tagfahrlicht ein- und
auszuschalten
OFF
11
Service Service


(km/Meilen vor
Inspektion) die Kilometer/Meilen bis zur nächsten
Inspektion anzeigen zu lassen
Öl (km/Meilen vor
Ölwechsel)die Kilometer/Meilen bis zum
nächsten Ölwechsel anzeigen zu
lassen
12

Beifahrer-
Airbag
(BAG P) ON
Ja
den Beifahrer-Airbag zu aktivieren
Nein
OFF Ja
den Beifahrer-Airbag zu deaktivieren
Nein
13

Menü


verlassen das Menü zu verlassen, durch Druck
auf Pfeil unten gelangen Sie zum
ersten Menü.
Fahrzeugkonfiguration
4
BORDTECHNIK

129
jumper_de_Chap07_Verifications_ed01-2015

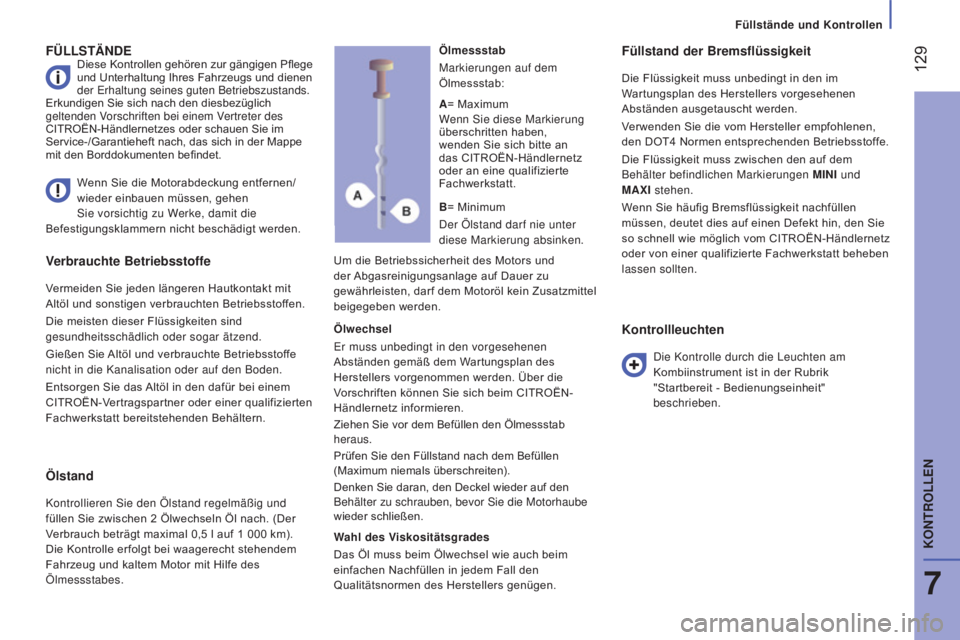

Verbrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstoffe
nicht in die Kanalisation oder auf den Boden.
Entsorgen Sie das Altöl in den dafür bei einem
CITROËN-Vertragspartner oder einer qualifizierten
Fachwerkstatt bereitstehenden Behältern.
FÜLLSTäNDEDiese Kontrollen gehören zur gängigen Pflege
und Unterhaltung Ihres Fahrzeugs und dienen
der Erhaltung seines guten Betriebszustands.
Erkundigen Sie sich nach den diesbezüglich
geltenden Vorschriften bei einem Vertreter des
CITROËN-Händlernetzes oder schauen Sie im
Service-/Garantieheft nach, das sich in der Mappe
mit den Borddokumenten befindet.
Um die Betriebssicherheit des Motors und
der Abgasreinigungsanlage auf Dauer zu
gewährleisten, darf dem Motoröl kein Zusatzmittel
beigegeben werden.Füllstand der Bremsflüssigkeit
Die Flüssigkeit muss unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen,
den DOT4 Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem
Behälter befindlichen Markierungen MINI und
MAXI stehen.
Wenn Sie häufig Bremsflüssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den Sie
so schnell wie möglich vom CITROËN-Händlernetz
oder von einer qualifizierte Fachwerkstatt beheben
lassen sollten.
Wenn Sie die Motorabdeckung entfernen/
wieder einbauen müssen, gehen
Sie vorsichtig zu Werke, damit die
Befestigungsklammern nicht beschädigt werden. Ölmessstab
Markierungen auf dem
Ölmessstab:
Ölwechsel
Er muss unbedingt in den vorgesehenen
Abständen gemäß dem Wartungsplan des
Herstellers vorgenommen werden. Über die
Vorschriften können Sie sich beim CITROËN-
Händlernetz informieren.
Ziehen Sie vor dem Befüllen den Ölmessstab
heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf den
Behälter zu schrauben, bevor Sie die Motorhaube
wieder schließen.
Wahl des Viskositätsgrades
Das Öl muss beim Ölwechsel wie auch beim
einfachen Nachfüllen in jedem Fall den
Qualitätsnormen des Herstellers genügen.
Kontrollleuchten
Die Kontrolle durch die Leuchten am
Kombiinstrument ist in der Rubrik
"Startbereit - Bedienungseinheit"
beschrieben.
A
= Maximum
Wenn Sie diese Markierung
überschritten haben,
wenden Sie sich bitte an
das CITROËN-Händlernetz
oder an eine qualifizierte
Fachwerkstatt.
B = Minimum
Der Ölstand darf nie unter
diese Markierung absinken.
Ölstand
Kontrollieren Sie den Ölstand regelmäßig und
füllen Sie zwischen 2 Ölwechseln Öl nach. (Der
Verbrauch beträgt maximal 0,5
l auf 1 000 km).
Die Kontrolle erfolgt bei waagerecht stehendem
Fahrzeug und kaltem Motor mit Hilfe des
Ölmessstabes.
Füllstände und Kontrollen
7
KONTROLLEN
