Page 193 of 302
191
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

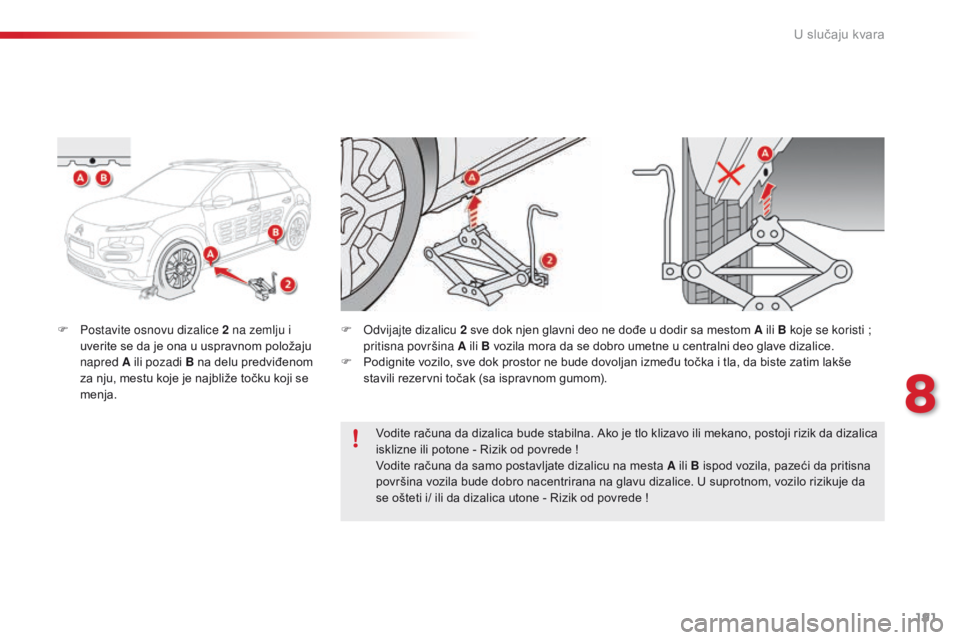

F Postavite osnovu dizalice 2 na zemlju i uverite se da je ona u uspravnom položaju
napred A ili pozadi B na delu predviđenom
za nju, mestu koje je najbliže točku koji se
menja. F
O dvijajte dizalicu 2 sve dok njen glavni deo ne dođe u dodir sa mestom A ili B koje se koristi ;
pritisna površina A ili B vozila mora da se dobro umetne u centralni deo glave dizalice.
F
P
odignite vozilo, sve dok prostor ne bude dovoljan između točka i tla, da biste zatim lakše
stavili rezervni točak (sa ispravnom gumom).
Vodite računa da dizalica bude stabilna. Ako je tlo klizavo ili mekano, postoji rizik da dizalica
isklizne ili potone - Rizik od povrede
!
Vodite računa da samo postavljate dizalicu na mesta A ili B ispod vozila, pazeći da pritisna
površina vozila bude dobro nacentrirana na glavu dizalice. U suprotnom, vozilo rizikuje da
se ošteti i/ ili da dizalica utone - Rizik od povrede
!
8
U slučaju kvara
Page 194 of 302
192
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

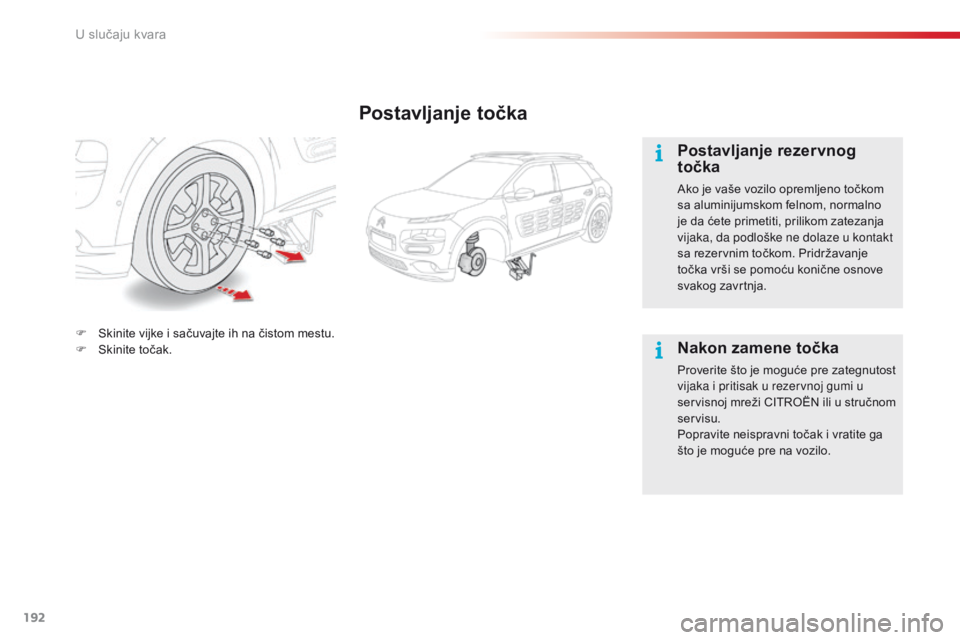

Postavljanje točka
Postavljanje rezervnog
točka
Ako je vaše vozilo opremljeno točkom
sa aluminijumskom felnom, normalno
je da ćete primetiti, prilikom zatezanja
vijaka, da podloške ne dolaze u kontakt
sa rezervnim točkom. Pridržavanje
točka vrši se pomoću konične osnove
svakog zavrtnja.
Nakon zamene točka
Proverite što je moguće pre zategnutost
vijaka i pritisak u rezervnoj gumi u
servisnoj mreži CITROËN ili u stručnom
servisu.
Popravite neispravni točak i vratite ga
što je moguće pre na vozilo.
F
S
kinite vijke i sačuvajte ih na čistom mestu.
F
S
kinite točak.
U slučaju kvara
Page 195 of 302
193
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
Lista operacija
F Postavite točak na mesto na glavčinu.
F Z avrnite vijke rukom do kraja.
F
I
zvršite predzatezanje vijaka pomoću
ključa za skidanje točkova 1 .F
S pustite vozilo na tlo.
F Sk lopite dizalicu 2 i vratite je na mesto.F
B lokirajte vijke isključivo ključem za
skidanje točka 1 .
F
P
onovo namestite poklopac (ili poklopce)
zavrtnja (u zavisnosti od verzije).
8
U slučaju kvara
Page 196 of 302

194
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

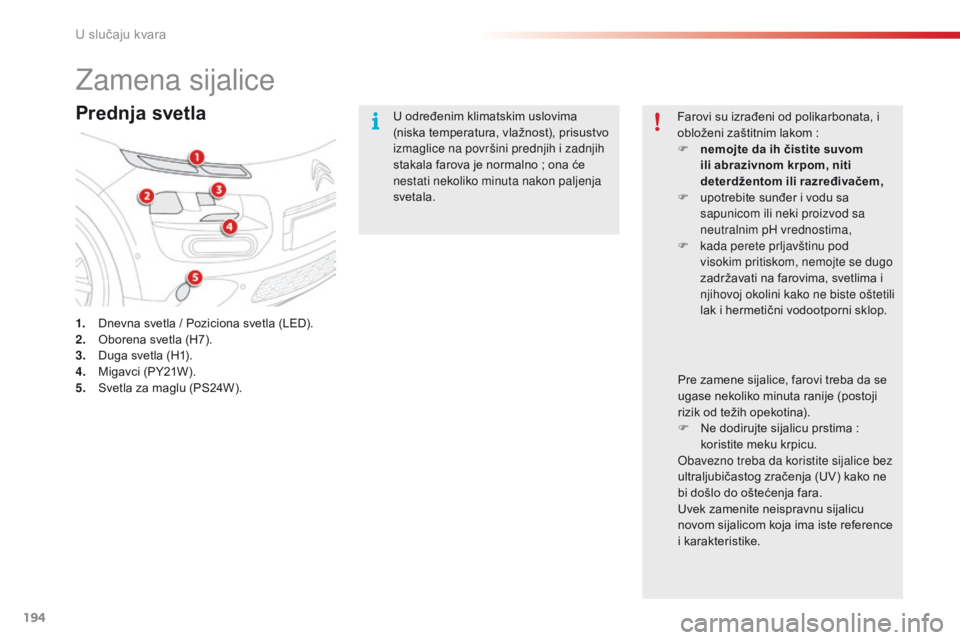

Zamena sijalice
Prednja svetla
1. Dnevna svetla / Poziciona svetla (LED).
2. Oborena svetla (H7).
3.
D
uga svetla (H1).
4.
M
igavci (PY21W).
5.
S
vetla za maglu (PS24W). U određenim klimatskim uslovima
(niska temperatura, vlažnost), prisustvo
izmaglice na površini prednjih i zadnjih
stakala farova je normalno
; ona će
nestati nekoliko minuta nakon paljenja
svetala. Farovi su izrađeni od polikarbonata, i
obloženi zaštitnim lakom :
F
n
emojte da ih čistite suvom
ili abrazivnom krpom, niti
deterdžentom ili razređivačem,
F
u
potrebite sunđer i vodu sa
sapunicom ili neki proizvod sa
neutralnim pH vrednostima,
F
k
ada perete prljavštinu pod
visokim pritiskom, nemojte se dugo
zadržavati na farovima, svetlima i
njihovoj okolini kako ne biste oštetili
lak i hermetični vodootporni sklop.
Pre zamene sijalice, farovi treba da se
ugase nekoliko minuta ranije (postoji
rizik od težih opekotina).
F
N
e dodirujte sijalicu prstima :
koristite meku krpicu.
Obavezno treba da koristite sijalice bez
ultraljubičastog zračenja (UV) kako ne
bi došlo do oštećenja fara.
Uvek zamenite neispravnu sijalicu
novom sijalicom koja ima iste reference
i karakteristike.
U slučaju kvara
Page 197 of 302
195
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

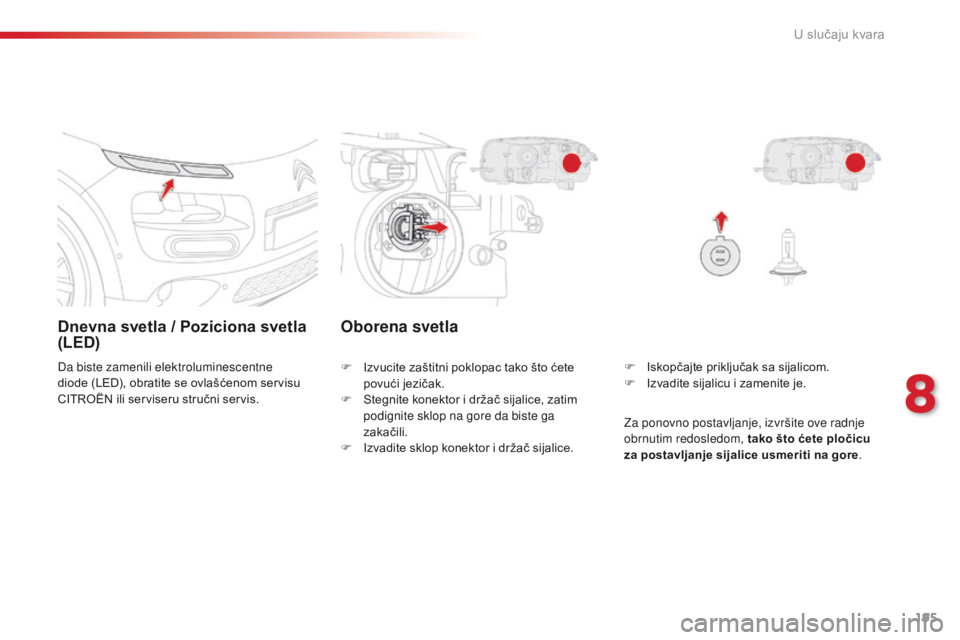

Dnevna svetla / Poziciona svetla
(LED)
Da biste zamenili elektroluminescentne
diode (LED), obratite se ovlašćenom servisu
CITROËN ili serviseru stručni servis.F
I skopčajte priključak sa sijalicom.
F
I
zvadite sijalicu i zamenite je.
Oborena svetla
F Izvucite zaštitni poklopac tako što ćete povući jezičak.
F
S
tegnite konektor i držač sijalice, zatim
podignite sklop na gore da biste ga
zakačili.
F
I
zvadite sklop konektor i držač sijalice. Za ponovno postavljanje, izvršite ove radnje
obrnutim redosledom, tako što ćete pločicu
za postavljanje sijalice usmeriti na gore
.
8
U slučaju kvara
Page 198 of 302
196
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

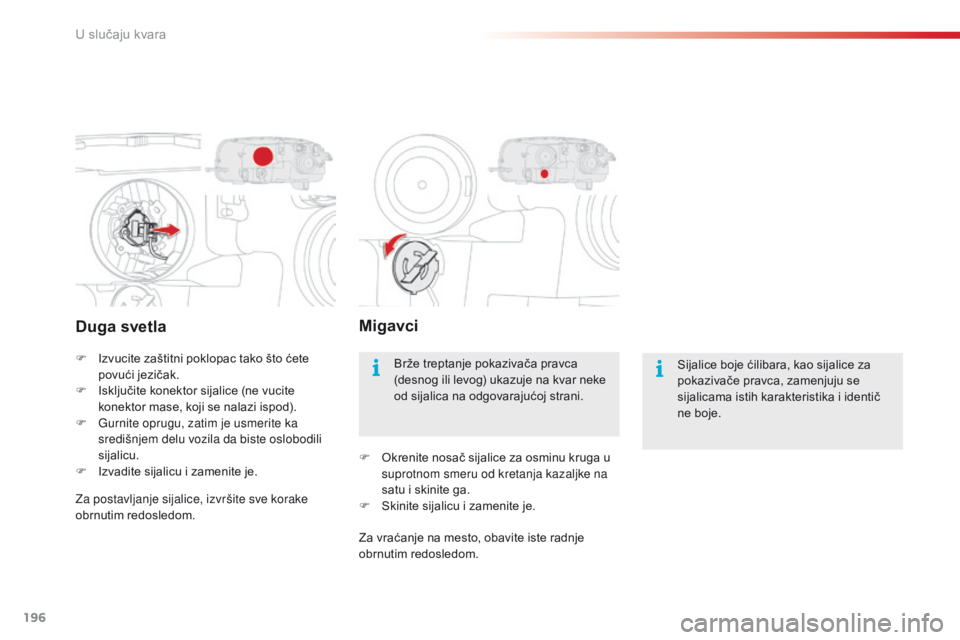

Duga svetla
F Izvucite zaštitni poklopac tako što ćete povući jezičak.
F
I
sključite konektor sijalice (ne vucite
konektor mase, koji se nalazi ispod).
F
G
urnite oprugu, zatim je usmerite ka
središnjem delu vozila da biste oslobodili
sijalicu.
F
I
zvadite sijalicu i zamenite je.
Migavci
Sijalice boje ćilibara, kao sijalice za
pokazivače pravca, zamenjuju se
sijalicama istih karakteristika i identič
ne boje.
Brže treptanje pokazivača pravca
(desnog ili levog) ukazuje na kvar neke
od sijalica na odgovarajućoj strani.
F
O
krenite nosač sijalice za osminu kruga u
suprotnom smeru od kretanja kazaljke na
satu i skinite ga.
F
S
kinite sijalicu i zamenite je.
Za postavljanje sijalice, izvršite sve korake
obrnutim redosledom.
Za vraćanje na mesto, obavite iste radnje
obrnutim redosledom.
U slučaju kvara
Page 199 of 302
197
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

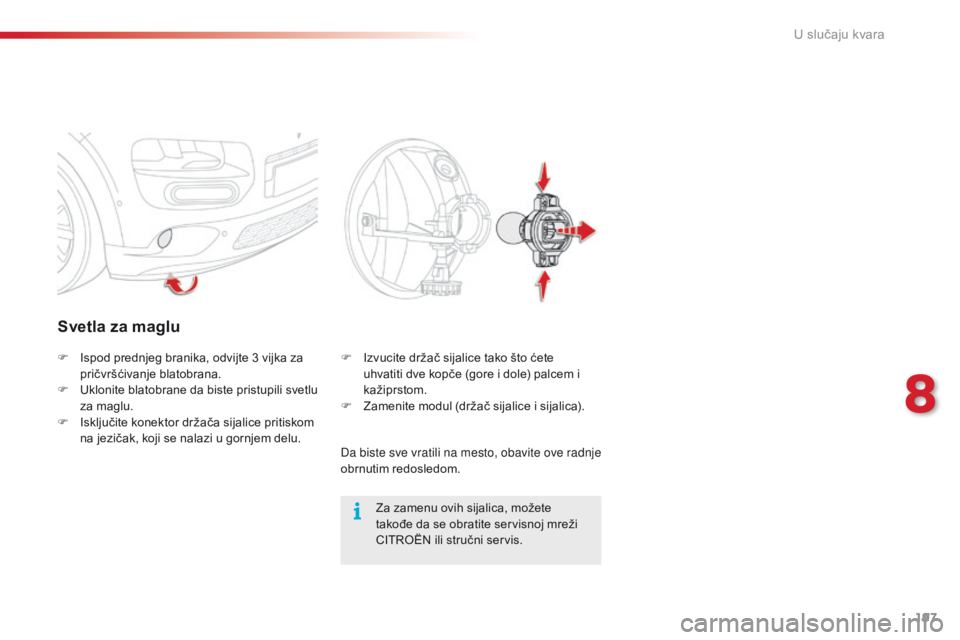

Svetla za maglu
Za zamenu ovih sijalica, možete
takođe da se obratite servisnoj mreži
CITROËN ili stručni servis.
F
I
spod prednjeg branika, odvijte 3 vijka za
pričvršćivanje blatobrana.
F
U
klonite blatobrane da biste pristupili svetlu
za maglu.
F
I
sključite konektor držača sijalice pritiskom
na jezičak, koji se nalazi u gornjem delu. F
I
zvucite držač sijalice tako što ćete
uhvatiti dve kopče (gore i dole) palcem i
kažiprstom.
F
Z
amenite modul (držač sijalice i sijalica).
Da biste sve vratili na mesto, obavite ove radnje
obrnutim redosledom.
8
U slučaju kvara
Page 200 of 302
198
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

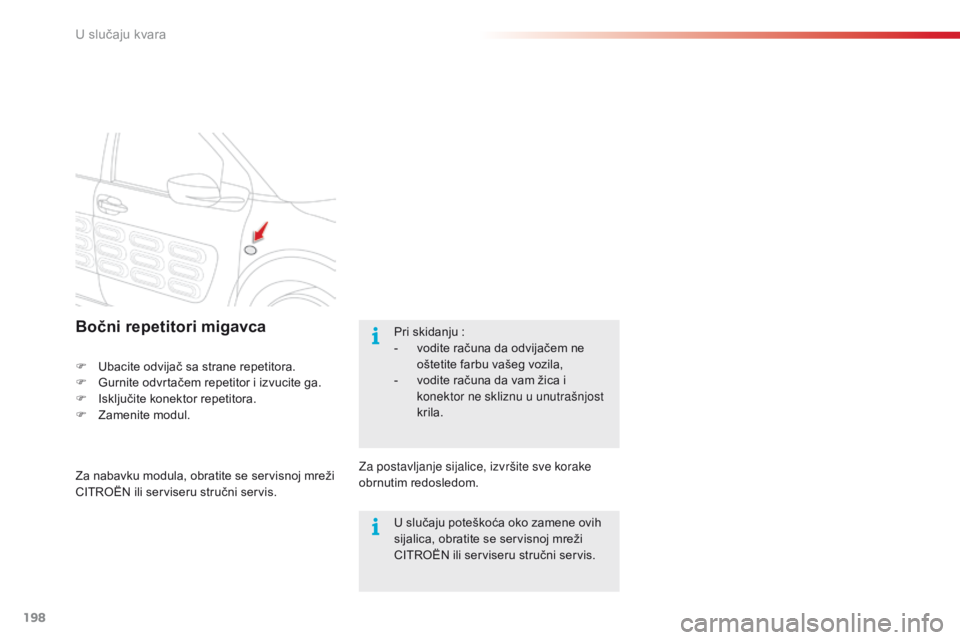

Bočni repetitori migavca
F Ubacite odvijač sa strane repetitora.
F G urnite odvrtačem repetitor i izvucite ga.
F
I
sključite konektor repetitora.
F
Z
amenite modul.
Za nabavku modula, obratite se servisnoj mreži
CITROËN ili serviseru stručni servis. Za postavljanje sijalice, izvršite sve korake
obrnutim redosledom.Pri skidanju
:
-
v
odite računa da odvijačem ne
oštetite farbu vašeg vozila,
- v odite računa da vam žica i
konektor ne skliznu u unutrašnjost
krila.
U slučaju poteškoća oko zamene ovih
sijalica, obratite se servisnoj mreži
CITROËN ili serviseru stručni servis.
U slučaju kvara
