2016 CITROEN C4 AIRCROSS Lietošanas Instrukcija (in Latvian)

183
C4-Aircross_lv_Chap07_info-pratiques_ed01-2014
Lai piekļūtu spuldžu aizsargvākam, Jums jāveic
šādas darbības :
F

I
zņemiet stiprinājuma tapas A .
F

I
zvelciet aizsargvāku B .
Piekļūšana spuldzēm Pagrieziena signāllampiņu
nomaiņa (1)
F Pagrieziet spuldzes turētāju par ceturtdaļu
pagrieziena pa kreisi un to izņemiet.
F

I
zņemiet spuldzi un to nomainiet.Ātra pagrieziena rādītāja
signāllampiņas (labās vai kreisās
puses) mirgošana norāda uz attiecīgās
puses spuldzītes defektu.
Ievietošanu atpakaļ veiciet izņemšanai
pretējā virzienā.
Oranžas krāsas spuldzes kā
pagrieziena signāllampiņas jānomaina
pret tādu pašu parametru un krāsas
spuldzēm.
7
Praktiskā informācija

184
C4-Aircross_lv_Chap07_info-pratiques_ed01-2014
Stāvgaismu nomaiņa (4)
F Noņemiet plastmasas aizsargvāku.
F P agrieziet spuldzes turētāju pa kreisi un
izņemiet to.
F

I
zņemiet spuldzi un tās ligzdu, nospiežot uz
mēlītes lejasdaļā.
F

N
omainiet spuldzi.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Tālo gaismu spuldzītes
nomaiņa (2)
F Par ceturtdaļu apgrieziena pagrieziet lampas turētāju pa kreisi un izņemiet to.
F

I
zņemiet lampiņu un nomainiet to.
Lai uzstādītu atpakaļ, veiciet šīs darbības
apgrieztā secībā.
Dienasgaismu /stāvgaismu lampiņu
maiņa (elektrolumiscējošās
diodes-LED) (6)
Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Tuvo gaismu spuldzes
nomaiņa (3)
Par spuldžu nomaiņu konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Par šo spuldžu nomaiņu konsultēties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Miglas lukturu spuldžu maiņa (7) /
d ienas gaismas (5)
Praktiskā informācija

185
C4-Aircross_lv_Chap07_info-pratiques_ed01-2014
F Pastumiet signāllampiņu uz aizmuguri, lai to atvienotu.
F A tvienojiet spignāllampiņas savienojumu.
F

N
omainiet signāllampiņas bloku.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Lai to veiktu, sazinieties ar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.
Sānu pagrieziena signāllampiņu spuldžu maiņa
Ārējo atpakaļskata spoguļu lampiņas
Par LED elektroluminiscējošās diodes nomaiņu jums jākonsultējas CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
7
Praktiskā informācija

186
C4-Aircross_lv_Chap07_info-pratiques_ed01-2014
1. Trešā stop gaisma (diodes).
2. Numura zīmes apgaismojums
(W5W-5W).
3.
M

iglas lukturis (W21W-21W).
4.
A

tpakaļgaitas gaisma (W16W - 16W).
5.
Pagrieziena signāllampiņas (W Y21W - 21W).6. Stāvgaismas / stop gaismas (W21-5W).
Aizmugurējās gaismas
Dzintara krāsas spuldzītes, piemēram,
pagrieziena signāllampiņas, jānomaina
pret identisku parametru un krāsas
spuldzītēm. Šīs spuldzītes maināmas bagāžas nodalījuma
ārpusē
:
F
A
tveriet bagāžas nodalījumu.
F
I
zvelciet abas stiprinājuma skrūves.
F
P
iesardzīgi atknipsējiet optisko bloku un
izņemiet to, pavelkot uz aizmuguri.
F P agrieziet spuldzītes turētāju par
ceturtdaļpagriezienu pa kreisi un to
izņemiet.
F

I
zvelciet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Sekojiet, lai optiskā bloka stiprinājumi tiktu
ievietoti pretī virsbūves stiprinājumiem.
Stāvgaismu gaismu / stop
gaismu (6) un pagrieziena
rādītāju (5) un miglas luktura
spuldzītes maiņa (3)
F Atveriet bagāžas nodalījumu.
F I evietojiet skrūvgriezi vāciņa atverē, lai
izveidotu rokturi un atvērtu vāciņu.
F

P
agrieziet spuldzītes turētāju par
ceturtdaļpagriezienu pa kreisi.
F

P
avelciet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Par spuldžu nomaiņu Jūs varat konsultēties
arī CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Atpakaļgaitas lukturu spuldzīšu
maiņa (4)
Praktiskā informācija

187
C4-Aircross_lv_Chap07_info-pratiques_ed01-2014

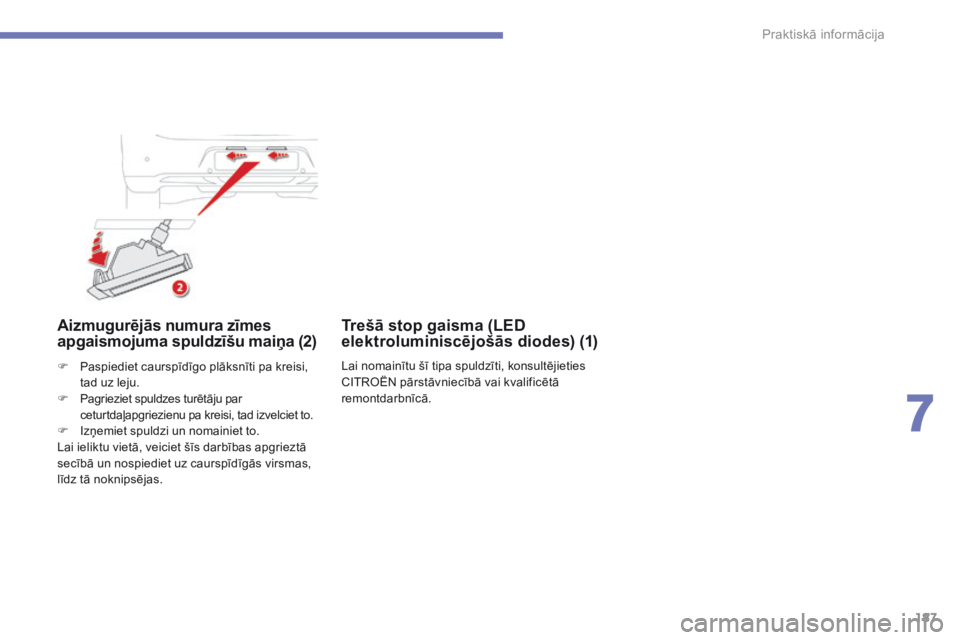

Aizmugurējās numura zīmes
apgaismojuma spuldzīšu maiņa (2)
F Paspiediet caurspīdīgo plāksnīti pa kreisi, tad uz leju.
F

P
agrieziet spuldzes turētāju par
ceturtdaļapgriezienu pa kreisi, tad izvelciet to.
F

I
zņemiet spuldzi un nomainiet to.
Lai ieliktu vietā, veiciet šīs darbības apgrieztā
secībā un nospiediet uz caurspīdīgās virsmas,
līdz tā noknipsējas.
Trešā stop gaisma (LED
elektroluminiscējošās diodes) (1)
Lai nomainītu šī tipa spuldzīti, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
7
Praktiskā informācija

188
C4-Aircross_lv_Chap07_info-pratiques_ed01-2014
Drošinātāja nomaiņa
Izņemšanai paredzētā pincete un maiņas
drošinātāji atrodas drošinātāju kastē motora
nodalījumā.
Lai tai piekļūtu :
F

A
tveriet motora pārsegu (skatīt sadaļu
"Pārbaudes").
F

A
tveriet vāciņu un izvelciet to.
F

I
zņemiet pinceti.
F

R
ūpīgi aizveriet vāciņu, lai nodrošinātu
drošinātāju kastes ūdensnecaurlaidību.
Piekļūšana instrumentiem
Pirms drošinātāja nomaiņas vispirms ir
jānoskaidro defekta cēlonis un tas jānovērš.
F

P
ārbaudiet, vai aizdedze ir pozīcijā " LOCK"
vai automašīna ir " OFF" režīmā.
F

S
alabojiet bojāto drošinātāju, pārbaudot tā
vijuma stāvokli.
F

L
ai izņemtu drošinātāju, izmantojiet tam
paredzēto pinceti.
F

B
ojāto drošinātāju vienmēr nomainiet ar
ekvivalentas intensitātes drošinātāju.
F

P
ārbaudiet atbilstību starp numuru, kas
iegravēts uz kastes, drošinātāja iegravēto
intensitāti un tabulu zemāk.
Drošinātāja nomaiņa
Labs Slikts
CITROËN neatbild par zaudējumiem
un bojājumiem, kas jūsu automašīnai
radušies sakarā ar nepiemērotu,
CITROËN neieteiktu palīgierīču
uzstādīšanu vai iekārtu uzstādīšanu,
neievērojot uzstādīšanas priekšrakstus,
īpaši tad, ja papildus pieslēgto
aparātu kopējais patēriņš ir lielāks par
10
mikroampēriem.
Jūsu automašīnas elektriskā sistēma ir
paredzēta, lai darbotos ar sērijveida vai
papildu aprīkojumu.
Pirms citu aprīkojumu vai aksesuāru
uzstādīšanas jūsu automašīnā vispirms
konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā. Turpmākajās lappusēs tabulās neminēto
drošinātāju nomaiņa Jūsu automašīnai
var radīt būtiskus darbības traucējumus.
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Praktiskā informācija

189
C4-Aircross_lv_Chap07_info-pratiques_ed01-2014
Drošinātāji salona grīdā
Drošinātāju kaste atrodas paneļa apakšējā
daļā (kreisajā pusē).
Piekļūšana drošinātājiem
F Atveriet vāku un pilnībā to izvelciet, pavelkot uz sevi.
Drošinātāja Nr.Intensitāte Funkcijas
1 * 30 ASalona ventilators.
2 15 AStop gaismas, trešā stop gaisma.
3 10 AAizmugurējie miglas lukturi.
4 30 APriekšējā stikla tīrītājs, apskalotājs.
6 20 ACentrālā atslēga, ārējie elektriskie atpakaļskata spoguļi.
7 15 A
Auto magnetola, telekomunikācijas, USB bloks, brīvroku sistēmas komplekts.
87,5 AAtslēga ar tālvadības pulti, gaisa kondicionētāja vadības bloks,
mērinstrumentu panelis, elektriskie logu pacēlāji, lietus un gaismas
sensori, signalizācija, komandpogu panelis, komandpogas zem stūres.
9 15 ASalona un mērinstrumentu paneļa apgaismojums.
10 15 AAvārijas gaismas.
11 15 AAizmugurējais stikla tīrītājs.
12 7,5 A
Mērinstrumentu panelis, daudzfunkciju ekrāns, palīgsistēma automašīnas
novietošanai stāvvietā, apsildāmie sēdekļi, aizmugurējā loga apsilde, elektriskais
aptumšošanas aizvirtnis, galveno lukturu automātiska noregulēšana.
13 15 APiesmēķētājs, papildpiederumu kontaktligzda.
15 20 AElektriskais aptumšošanas aizvirtnis.
16 10 AĀrējie atpakaļskata spoguļi, auto magnetola.
7
Praktiskā informācija

190
C4-Aircross_lv_Chap07_info-pratiques_ed01-2014
* Lielajiem drošinātājiem ir elektriskās sistēmas papildu aizsardzība. Jebkuras darbības ar lielajiem drošinātājiem veicamas CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Drošinātājs Nr.Intensitāte Funkcijas
18 7,5 AAtpakaļgaitas gaismas.
19 15 APapildpiederumu kontaktligzda.
20 * 30 AElektrisko logu pacēlāju komandpogas.
21 * 30 AAizmugurējā loga apsilde.
22 7,5 AĀrējo atpakaļskata spoguļu atkausēšana.
24 25 AVadītāja, pasažiera elektriski vadāms sēdeklis.
25 30 AApsildāmie sēdekļi.
Praktiskā informācija
