Page 209 of 446

207
C4-Aircross_lv_Chap08_verifications_ed01-2014
Motora pārsegs
F Atveriet priekšējās durvis kreisajā pusē.
F P avelciet apakšējo rokturi A , kas atrodas
durvju apmales apakšā. Spēcīga vēja laikā neveriet vaļā motora
pārsegu.
Ja dzinējs nav vēl atdzisis, ar motora
pārsega ārējo slēdzi un balstu rīkojieties
uzmanīgi (iespējams apdedzināties).
F
I
zņemiet balstu C no tā novietojuma ligzdas,
kas atrodas motora pārsega iekšpusē.
F
N
ostipriniet balstu stiprinājuma vietā, lai
noturētu motora pārsegu atvērtā veidā.
Motora pārsega aizvēršana
F Izņemiet balstu no atbalsta vietas.
F N ovietojiet balstu atpakaļ ligzdā, kas
atrodas motora pārsega iekšpusē.
F
Nolaidiet pārsegu nelielā augstumā un atlaidiet.F To pavelkot, pārbaudiet, vai pārsegs ir kārtīgi aizvērts.Ja nospiests apakšējais slēdzis, pārsegu
nav iespējams atvērt, kamēr priekšējās
kreisās puses durvis nav aizvērtas.
Motora pārsega atvēršana
F Pabīdiet pa kreisi ārējo slēdzi B un paceliet
motora pārsegu. Šis paziņojums parādās uz mēraparātu paneļa
displeja, ja motora pārsegs nav pilnībā aizvērts.
Motora ventilators var ieslēgties
pēc dzinēja izslēgšanās
: uzraugiet
objektus vai drēbes, ko var ieraut
ventilatorā. Tā kā motora nodalījumā atrodas
elektroiekārtas, ieteicams ierobežot
saskarsmi ar ūdeni (lietus,
mazgāšana,
...
).
8
Pārbaudes
Page 210 of 446
208
C4-Aircross_lv_Chap08_verifications_ed01-2014
Tas Jums ļauj veikt dažādu šķidrumu līmeņu
pārbaudi un noteiktu elementu nomaiņu.

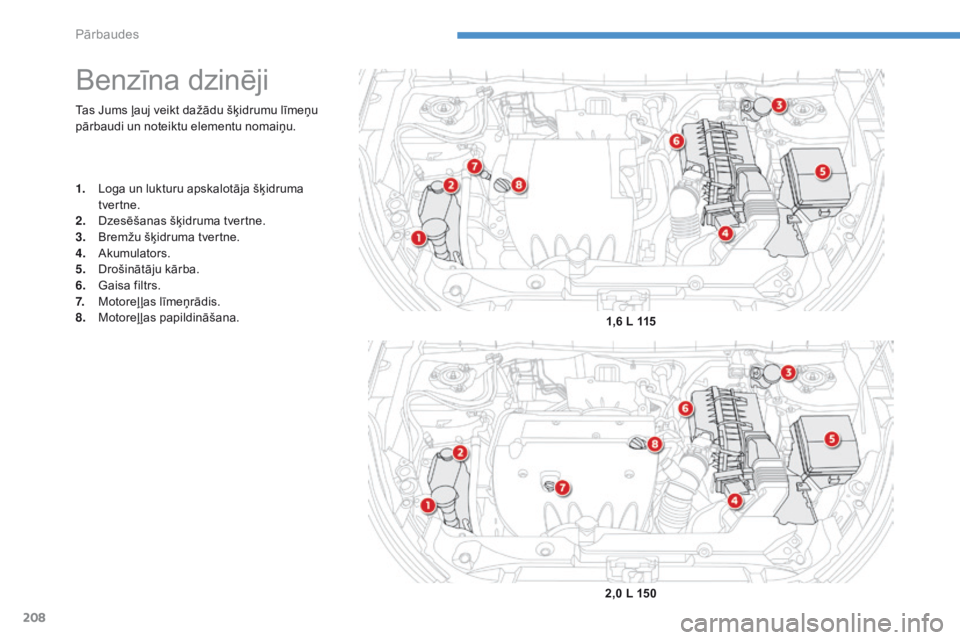

Benzīna dzinēji
1. Loga un lukturu apskalotāja šķidruma tvertne.
2.
D
zesēšanas šķidruma tvertne.
3.
B
remžu šķidruma tvertne.
4.
A
kumulators.
5.
D
rošinātāju kārba.
6.
G
aisa filtrs.
7.
M
otoreļ ļas līmeņrādis.
8.
M
otoreļļas papildināšana. 1,6 L 115
2,0 L 150
Pārbaudes
Page 211 of 446
209
C4-Aircross_lv_Chap08_verifications_ed01-2014
Jums ir iespēja pārbaudīt dažādu šķidrumu
līmeņus un nomainīt atsevišķus elementus un
pārbaudīt degvielas sistēmas iedarbināšanu.
Dīzeļdzinēji
1. Stikla un galveno lukturu apskalotāja šķidruma tvertne.
2.
D
zesēšanas šķidruma tvertne.
3.
B
remžu šķidruma tvertne.
4.
A
kumulators.
5.
D
rošinātāju kaste.
6.
G
aisa filtrs.
7.
M
otoreļ ļas līmeņrādis.
8.
M
otoreļļas papildināšana.
9.
I
esmidzināšanas sūknis*. 1,6 HDi 110
1,8 HDi 150
* Atkarībā no dzinēja.
8
Pārbaudes
Page 212 of 446

210
C4-Aircross_lv_Chap08_verifications_ed01-2014
Tiklīdz simbols mirgo ātri (apmēram
divas reizes sekundē), jūsu tvertnē
atlicis pavisam nedaudz degvielas
(apmēram 5 litri).
Nekavējoties papildiniet degvielas
līmeni, lai izvairītos no bojājumiem.
Degvielas tvertne
Tver tnes tilpums : apmēram 60 litru.
Degvielas minimālais līmenis
Uzpildīšana
Lūkas iekšpusē ielīmētā etiķete jums atgādina,
kāda degviela atkarībā no jūsu automašīnas
dzinēja veida lietojama.
Degviela jāpapildina par vairāk nekā 5 litriem,
lai degvielas līmeņa mērītājs to uzrādītu.
Vāciņa atrašanās vieta
Tiklīdz ir sasniegts minimālais degvielas
līmenis (apmēram 10 litru), šis rādījums
parādās uz mērinstrumentu paneļa
ekrāna. Tam iedegoties pirmo reizi, jums
atlikuši aptuveni 10 litri degvielas.
Simbols mirgo lēni (apmēram reizi sekundē).
1.
V
āciņa atvēršana.
2.
K
orķa atvēršana.
3.
K
orķa uzkarināšana.
Lai veiktu uzpildīšanu pilnīgā drošībā
:
F
obl
igāti izslēdziet dzinēju,
F
l
ai atslēgtu degvielas uzpildes lūku,
pavelciet komandslēdzi A , kas atrodas zem
vadītāja sēdekļa kreisajā pusē,
F
a
tveriet degvielas uzpildes vāku B,
F
p
agrieziet korķi C pa kreisi,
F
n
oņemiet korķi C,
F
u
zpildiet tvertni pilnu, taču nemēģiniet to
atkār tot pēc trešās degvielas pistoles
atslēgšanās reizes
; tas varētu radīt
darbības traucējumus.
Kad uzpildīšana ir pabeigta
:
F
u
zlieciet korķi, vispirms ievietojot tā
augšējo daļu,
F
p
agrieziet korķi pa labi,
F
a
izveriet vāciņu.
Pārliecinieties, ka degvielas vāciņš ir labi
aizvērts. Šis simbols norāda, ka tvertnes
vāciņš atrodas automašīnas kreisajā
pusē.
Atverot degvielas tvertnes vāciņu, var atskanēt
gaisa spiediena samazināšanās troksnis. Tā ir
pilnīgi normāla parādība, kuru izraisa spiediens
degvielas sistēmā.
Pārbaudes
Page 213 of 446

211
C4-Aircross_lv_Chap08_verifications_ed01-2014
Benzīna dzinējos lietojamās
degvielas kvalitāte
Benzīna dzinēji ir pilnīgi savietojami ar E10 tipa
biodegvielu (kas satur 10% etanola) atbilstoši
Eiropas normai EN 228 un EN 15376.
E85 tipa degviela (kas satur līdz pat
85 % etanola) paredzēta tikai tām
automašīnām, kas izlaistas šī tipa degvielas
lietošanai (BioFlex automašīnas). Etanola
kvalitātei jāatbilst Eiropas normai EN 15293.
Vienīgi Brazīlijai speciāli ražotas automašīnas
paredzētas darbībai ar degvielu, kas satur līdz
pat 100% etanola (E100 tipa).
Dīzeļdzinējiem paredzētās
degvielas kvalitāte
Dīzeļdzinēji ir pilnīgi savietojami ar
biodegvielām, kas atbilst Eiropas pašreizējiem
un nākotnes standartiem (dīzeļdegviela
atbilstoši normai EN 590 sajaukumā ar
biodegvielu atbilstoši normai EN 14214) un kas
pieejami degvielas sūkņos (ar 0 līdz
7 % taukskābes metila estera).
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā. Biodegvielas
lietošana iespējama noteiktiem dīzeļdzinējiem;
tomēr tās lietošana pieļaujama, tikai stingri
ievērojot īpašus apkopes noteikumus.
Visu citu tipu (bio) degvielas lietošana (augu
vai dzīvnieku izcelsmes tīra vai atšķaidīta
eļ ļa, mazuts...) ir pilnīgi aizliegta (dzinēja un
degvielas sistēmas sabojāšanas risks).
Kaut arī 1,6 L benzīna dzinēji paredzēti
darbībai ar RON 95 zīmes benzīnu, tie var
pieņemt arī RON 90 zīmes benzīnu, neveicot
dzinēja regulēšanu, taču ar nedaudz pavājinātu
veiktspēju.
2,0 L benzīna dzinēji var pieņemt benzīnu,
sākot no RON 90 zīmes.
8
Pārbaudes
Page 214 of 446
212
C4-Aircross_lv_Chap08_verifications_ed01-2014
Ja beigusies degviela (Dīzeļdzinējs)
Automašīnām ar 1,6 HDi 110 dzinēju, ja
tvertnē pilnībā beigusies degviela, no jauna
manuāli jāpiepilda degvielas padeves sistēma ;
iepazīstieties ar atbilstošo Dīzeļdzinēja
nodalījuma zīmējumu.
1,6 litru HDi dzinējs
F Ielejiet tvertnē vismaz piecus litrus dīzeļdegvielas.
F
A
tveriet motora nodalījuma pārsegu.
F
J
a nepieciešams, atbrīvojiet dizaina
pārsegu, lai piekļūtu degvielas sūknim.
F
V
airākas reizes piespiediet manuālā
degvielas sūkņa rokturi, līdz iedarbojas
pretestība (pirmo reizi nospiest varētu būt
grūti).
F
I
eslēdziet starteri, līdz dzinējs sāk
darboties (gadījumā, ja dzinējs
neiedarbojas ar pirmo mēģinājumu,
nogaidiet aptuveni 15 sekundes un tad
mēģiniet vēlreiz).
F
J
a rezultāta nav pēc vairākiem
mēģinājumiem, atjaunojiet degvielas sūkņa
un startera sākotnējo pozīciju.
F
N
ovietojiet atpakaļ un aizveriet dizaina
pārsegu.
F
A
izveriet motora nodalījuma pārsegu.
Pārbaudes
Page 215 of 446

213
C4-Aircross_lv_Chap08_verifications_ed01-2014
Līmeņu pārbaude
Darbojoties zem motora pārsega, esiet uzmanīgi, jo dažas dzinēja zonas var būt ārkārtīgi karstas (iespējams apdedzināties) un jebkurā brīdī
var ieslēgties motora ventilators (pat ar izslēgtu aizdedzi).
Eļļas līmenis
Eļ ļas līmeņa pārbaude veicama
ar manuālo mērstieni, kas atrodas
zem motora pārsega. Lai atrastu šo
mērstieni, lūdzu, skatiet aprakstu par
nodalījumu zem motora pārsega.Eļļas maiņa
Šīs darbības periodiskumu apskatiet apkopes
un garantiju grāmatiņa.
Lai garantētu dzinēja un piesārņojuma
novēršanas ierīču drošu darbību, nekad
nelietojiet motoreļļā papildvielas.
Eļļas raksturlielumi
Eļ ļai jāatbilst automašīnas dzinējam un
izgatavotāja noteiktajām prasībām.
Regulāri pārbaudiet visus šķidrumu līmeņus atbilstoši apkopes un garantiju grāmatiņā norādītajam. Papildiniet tos, ja nepieciešams, izņemot tad, ja norādīts citādi.
Ja kāds līmenis strauji pazeminās, pārbaudiet sistēmu CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Mērstienis
Uz mērstieņa ir 2 līmeņa atzīmes :
A = maksimālais.
Ja šī atzīme ir pārsniegta,
konsultējieties CITROËN
pārstāvniecībā vai
kvalificētā remontdarbnīcā.
B = minimālais.
Motoreļ ļu papildināt caur
motoreļ ļas uzpildes atveri ar
tam atbilstošo eļ ļas veidu.
Eļ ļas līmenis nedrīkst būt
zemāks par šo atzīmi.
Eļ ļas līmeņa manuālā pārbaude veicama tikai,
automašīnai atrodoties uz līdzenas virsmas,
kad dzinējs pirms tam nav darbojies
30 minūtes.
Veikt eļ ļas uzpildi starp apkopēm (vai maiņām)
ir normāla parādība. CITROËN jums iesaka
veikt pārbaudi un, ja nepieciešams, uzpildi ik
pēc 5 000 km.
Pēc eļ ļas papildināšanas atbilstoša eļ ļas
līmeņa pārbaude, aizdedzei esot ieslēgtai
un eļ ļas līmeņa indikatorlampiņai degot
mēraparātu panelī, nav veicama 30 minūtes
pēc eļļas papildināšanas.
8
Pārbaudes
Page 216 of 446

214
C4-Aircross_lv_Chap08_verifications_ed01-2014
Dzesēšanas šķidruma
līmenis
Šķidruma līmenim vienmēr jābūt
starp abām atzīmēm.Dzesēšanas šķidrums ir zem spiediena, lai
veiktu darbības ar to, nogaidiet stundu pēc
automašīnas izslēgšanas, līdz tas atdziest.
Lai izvairītos no apdegumiem, vispirms
atskrūvējiet vāciņu par diviem apgriezieniem,
lai samazinātu spiedienu sistēmā. Kad
spiediens samazinājies, atskrūvējiet vāciņu
pilnībā un papildiniet šķidruma līmeni.
Šķidruma raksturlielumi
Šķidrumam jāatbilst ražotāja ieteikumiem.
Bremžu šķidruma līmenim vienmēr
jābūt tuvu atzīmei "MA XI". Ja līmenis
neatbilst, pārbaudiet bremžu uzliku
nodilumu.
Bremžu šķidruma līmenis
Bremžu šķidruma maiņa
Šīs darbības periodiskumu apskatiet apkopes
un garantiju grāmatiņā.
Šķidruma raksturlielumi
Šķidrumam jāatbilst ražotāja ieteikumiem un
DOT3 vai DOT4 normatīviem.
Motora ventilators var ieslēgties pēc
dzinēja izslēgšanās
: uzraugiet objektus vai
drēbes, ko var ieraut ventilatorā. Kad dzinējs ir karsts, šķidruma temperatūru
kontrolē ventilators.
Pārbaudes
