215
C4-Aircross_hu_Chap08_verifications_ed01-2014
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége az
emberi egészségre káros, igen maró hatású.
Az elhasználódott olajat és egyéb
használt folyadékot ne öntse a
csatornarendszerbe vagy a földre.
A fáradtolajat a CITROËN hálózatban
vagy egy szakszervizben az erre a célra
rendszeresített konténerekbe öntse.
Elhasználódott anyagok
Feltöltés
Az adalék feltöltését haladéktalanul végeztesse
el a CITROËN hálózatban vagy egy
szakszervizben.
Adalékszint
(1,6
H
Di 10
ré
szecskeszűrős
dízelmodellek)
Az adaléktartály minimális szintjére ez az
üzenet figyelmeztet.
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása érdekében
a folyadék feltöltéséhez vagy cseréjéhez nem
szabad vizet használni.
Ablak- és fényszórómosó
folyadék szintje
A szint ellenőrzéséhez vagy a
folyadék feltöltéséhez álljon meg, és
állítsa le a gépjármű motorját.
F

N

yissa ki a motorháztetőt és támassza ki.
F

N

yissa ki az ablakmosó-folyadék tartály
kupakját.
F

E

llenőrizze a szintet a szintmérővel, és
szükség esetén töltse fel.
F

H

elyezze vissza a kupakot a tartályra, és
csukja le a motorháztetőt. Téli időjárás esetén lehetőség szerint
használjon etilalkohol- vagy metanol-
alapú folyadékot.
8
Ellenőrzések

216
C4-Aircross_hu_Chap08_verifications_ed01-2014

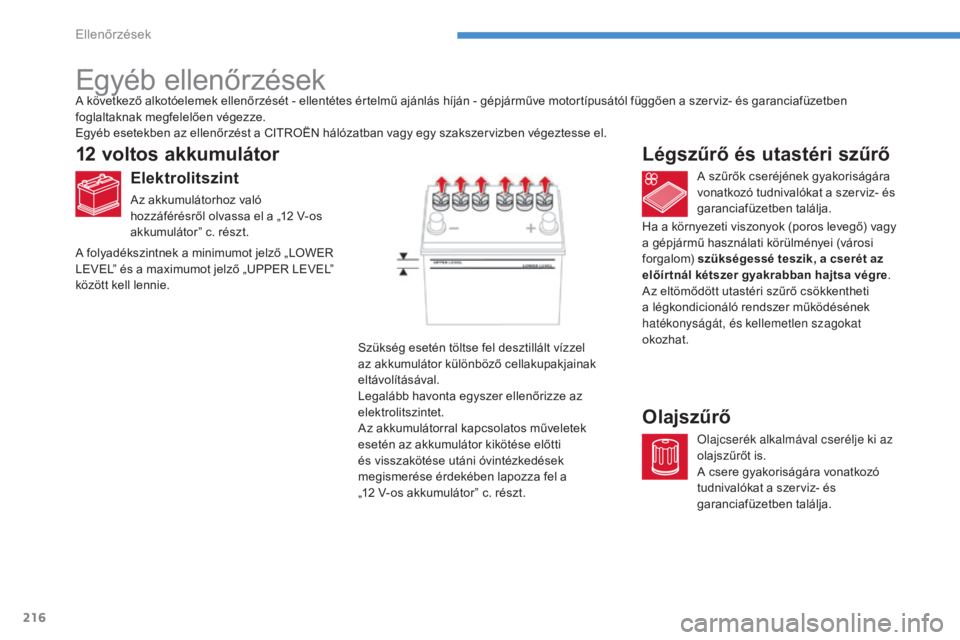

Egyéb ellenőrzések
12 voltos akkumulátor
Elektrolitszint
Az akkumulátorhoz való
hozzáférésről olvassa el a „12 V-os
akkumulátor” c. részt. A szűrők cseréjének gyakoriságára
vonatkozó tudnivalókat a szerviz- és
garanciafüzetben találja.
Légszűrő és utastéri szűrő
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
A csere gyakoriságára vonatkozó
tudnivalókat a szerviz- és
garanciafüzetben találja.
Olajszűrő
Szükség esetén töltse fel desztillált vízzel
az akkumulátor különböző cellakupakjainak
eltávolításával.
Legalább havonta egyszer ellenőrizze az
elektrolitszintet.
Az akkumulátorral kapcsolatos műveletek
esetén az akkumulátor kikötése előtti
és visszakötése utáni óvintézkedések
megismerése érdekében lapozza fel a
„12
V-os akkumulátor” c. részt.
A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve motortípusától függően a szerviz- és garanciafüzetben
foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a CITROËN hálózatban vagy egy szakszervizben végeztesse el.
A folyadékszintnek a minimumot jelző „LOWER
LEVEL” és a maximumot jelző „UPPER LEVEL”
között kell lennie.
Ha a környezeti viszonyok (poros levegő) vagy
a gépjármű használati körülményei (városi
forgalom)
szükségessé teszik, a cserét az
előír tnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat.
Ellenőrzések

217
C4-Aircross_hu_Chap08_verifications_ed01-2014

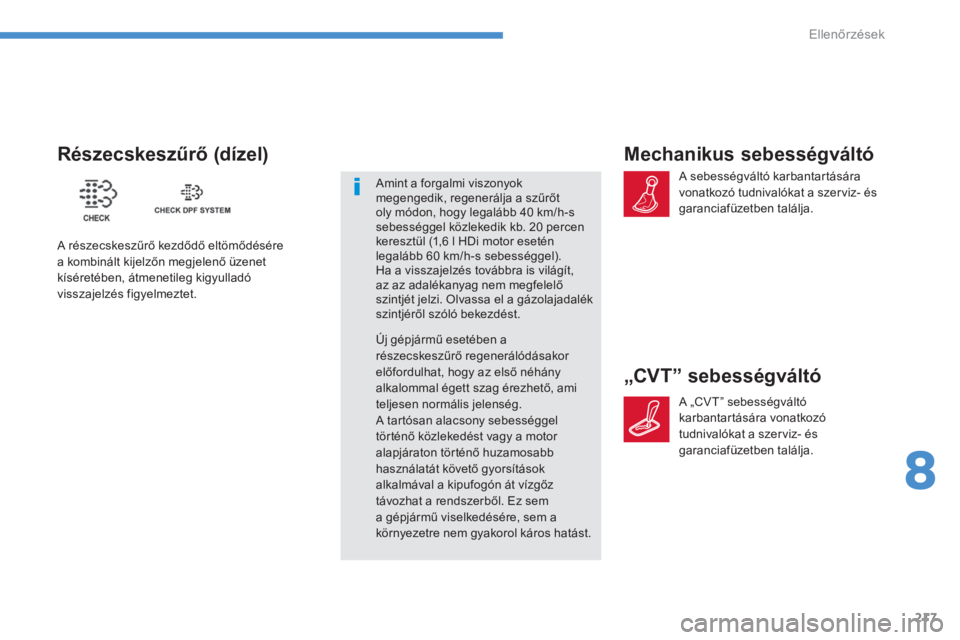

Mechanikus sebességváltó
A sebességváltó karbantartására
vonatkozó tudnivalókat a szerviz- és
garanciafüzetben találja.
„CVT” sebességváltó
A „CVT” sebességváltó
karbantartására vonatkozó
tudnivalókat a szerviz- és
garanciafüzetben találja.
Részecskeszűrő (dízel)
A részecskeszűrő kezdődő eltömődésére
a kombinált kijelzőn megjelenő üzenet
kíséretében, átmenetileg kigyulladó
visszajelzés figyelmeztet.Amint a forgalmi viszonyok
megengedik, regenerálja a szűrőt
oly módon, hogy legalább 40
km/h-s
sebességgel közlekedik kb. 20 percen
keresztül (1,6 l HDi motor esetén
legalább 60 km/h-s sebességgel).
Ha a visszajelzés továbbra is világít,
az az adalékanyag nem megfelelő
szintjét jelzi. Olvassa el a gázolajadalék
szintjéről szóló bekezdést.
Új gépjármű esetében a
részecskeszűrő regenerálódásakor
előfordulhat, hogy az első néhány
alkalommal égett szag érezhető, ami
teljesen normális jelenség.
A tartósan alacsony sebességgel
történő közlekedést vagy a motor
alapjáraton történő huzamosabb
használatát követő gyorsítások
alkalmával a kipufogón át vízgőz
távozhat a rendszerből. Ez sem
a gépjármű viselkedésére, sem a
környezetre nem gyakorol káros hatást.
8
Ellenőrzések

218
C4-Aircross_hu_Chap08_verifications_ed01-2014
A fékek kopása függ a vezetési stílustól,
különösen városi forgalomban, rövid
távolságok megtételekor. Szükségessé
válhat a fékek állapotának ellenőrzése
még a gépkocsi időszakos vizsgálatai
között is.
Fékbetétek
A féktárcsák kopásának
ellenőrzésével kapcsolatos
valamennyi információért forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Féktárcsák állapotaRögzítőfék
Túl hosszú fékkarút vagy a rendszer
hatékonyságának csökkenése esetén
a beállítást két időszakos vizsgálat
között is végre kell hajtani.
Csak a C
i

t
R
OËN által ajánlott, vagy
azokkal megegyező jellemzőkkel és
minőséggel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének biztosításához a
C
i

t
R
OËN válogatott, speciális
termékeket javasol.
A gépjármű mosását követően
nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken
és -tárcsákon, így csökkenhet a
fékezés hatékonysága. Enyhe,
rövid fékezésekkel szárítsa, illetve
jégmentesítse a fékeket.
A rendszer ellenőrzését a CITROËN
hálózatban vagy egy szakszervizben
végeztesse el.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
Ellenőrzések

219
C4-Aircross_hu_Chap09_caracteristiques-techniques_ed01-2014
* A maximális teljesítmény az európai szabályozásban (1999/99/EK irányelv) előírt feltételeknek megfelelően, a motor fékpadon mért értéknek felel meg.

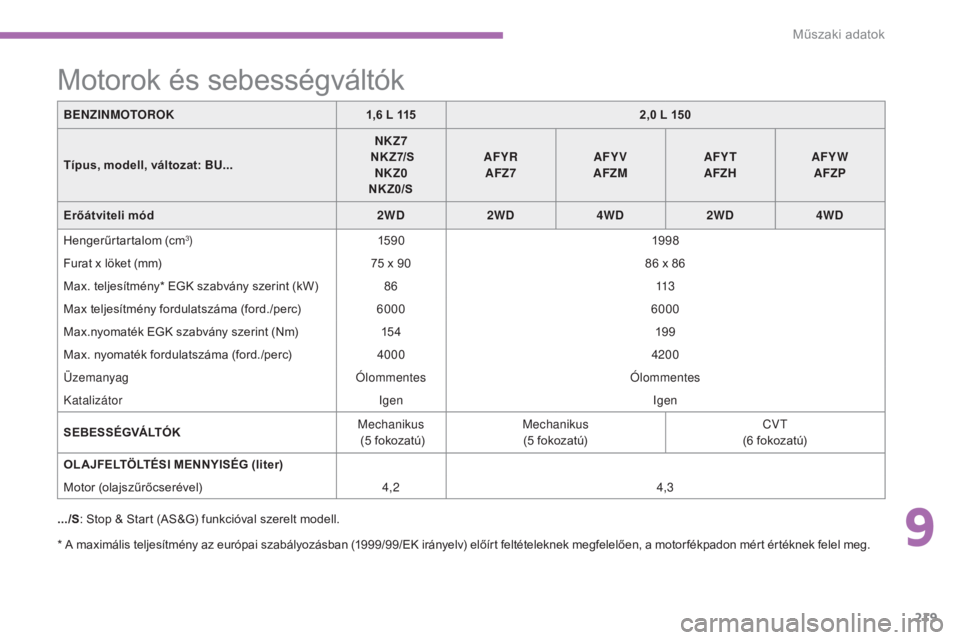

Motorok és sebességváltók
.../S: Stop & Start (AS&G) funkcióval szerelt modell.
BENZINMOTOROK
1,6 L 115
2,0 L 150
Típus, modell, változat: BU... NK Z7


NK Z 7/S
NKZ0
NKZ0/S AFYR
AFZ7 AFYV
AFZM AFYT
AFZH AFYW
AFZP
Erőátviteli mód 2WD2WD 4WD2WD 4WD
Hengerűrtartalom (cm
3) 159 0 19 98
Furat x löket (mm) 75
x 90 86
x 86
Max. teljesítmény* EGK szabvány szerint (kW) 86113
Max teljesítmény fordulatszáma (ford./perc) 60006000
Max.nyomaték EGK szabvány szerint (Nm) 15 419 9
Max. nyomaték fordulatszáma (ford./perc) 40004200
Üzemanyag
ólom

mentes
ólom
mentes
Katalizátor
ig

en
ig
en
SEBESSÉGVÁLTÓK
me

chanikus
(5
fokozatú)
me
chanikus
(5
fokozatú)CV
t(

6 fokozatú)
OLAJFELTÖLTÉSI MENNYISÉG (liter)
Motor (olajszűrőcserével) 4,24,3
9
Műszaki adatok

220
C4-Aircross_hu_Chap09_caracteristiques-techniques_ed01-2014
Benzines tömegadatok és vontatható terhek (kg)
Az engedélyezett vontatható teher értékek
forgalmazó országtól függően különböznek
(ld. táblázatok a következő oldalakon).
A pontos értékek gépjárműve forgalmi
engedélyében és a gyártói adattáblán
találhatók.
A pontos értékek megtalálhatók a gépjármű
kereskedelmi okmányaiban is.
A további részletekről érdeklődjön a CITROËN
hálózatban vagy egy szakszervizben.A menetkész össztömeg = saját tömeg +
vezető (75
kg).A guruló össztömegre és a vontatható terhekre
vonatkozó itt közölt értékek 1000
méteres
tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000
méteres
növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos
100
km/h-nál gyorsabban haladni (tartsa
tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor
védelmében csökkenhet a teljesítmény.
37
°C-ot meghaladó külső hőmérséklet esetén
csökkentse a vontatandó terhet.
A fékezett utánfutó tömege a
megengedett guruló össztömegen
belül növelhető, ha a vontatást
végző gépjármű guruló össztömegét
ugyanannyival csökkenti.
Figyelem! Az
alulterhelt járművel tör ténő vontatás
kedvezőtlenül befolyásolhatja a
vontató gépjármű úttartását.
Műszaki adatok

221
C4-Aircross_hu_Chap09_caracteristiques-techniques_ed01-2014
BENZINMOTOROK1,6 L 115
Sebességváltók Mechanikus (5
fokozatú)
Típus, modell, változat: BU... NK Z0



NKZ0/S
Erőátviteli mód 2WD
-
s
a
ját tömeg 1310
-


m
e
netkész tömeg 13 8 5
-


m
e
gengedett össztömeg 1870
-


m
e
gengedett össztömeg vontatáskor 1925
-
M

egengedett guruló össztömeg
1

2%-os lejtőn 3025
-

F
ékezett utánfutó (a megengedett guruló
ös

sztömegen belül)
10
vagy 12%-os lejtőn 11 0 0
-

F
ék nélküli utánfutó 685
-

A
jánlott támaszsúly 55
A következő területeken: Európa, Törökország, Franciaország Tengerentúli Megyéi és Területei.
9
Műszaki adatok

222
C4-Aircross_hu_Chap09_caracteristiques-techniques_ed01-2014
A következő területeken: Oroszország, Ukrajna, Marokkó, Argentína, Chile, Franciaország Tengerentúli Megyéi és Területei (2,0 L 150 mo tor).
BENZINMOTOROK1,6 L 1152,0 L 150
Sebességváltók Mechanikus
(5
fokozatú)Mechanikus (5
fokozatú)CVT (6
fokozatú)
Típus, modell, változat: BU... NKZ7AFZ7AFZM AFZHAFZP
Erőátviteli mód 2WD2WD 4WD2WD 4WD
-
s
a
ját tömeg 131513 5 5 142013 8 5 145 0
-


m
e
netkész tömeg 13 9 0143 0 149 5146 0 1525
-


m
e
gengedett össztömeg 18701970197019701970
-


m
e
gengedett össztömeg vontatáskor 19252035 203520352035
-
M

egengedett guruló össztömeg
1

2%-os lejtőn 3025
3335 333533353335
-

F
ékezett utánfutó (a megengedett guruló
ös

sztömegen belül)
10
vagy 12%-os lejtőn 11 0 0
13 0 0 13 0 013 0 013 0 0
-

F
ék nélküli utánfutó 68571574 5725 750
-

A
jánlott támaszsúly 5565656565
Műszaki adatok
