113
4
Vezetés
A rendszer a motor gyújtáskulccsal
vagy a START/STOP gombbal történő
indításakor automatikusan bekapcsol.


Visszakapcsolás

Nyomja meg ismét az „AS&G OFF”
gombot.
A funkció újra aktív; az „
AS&G OFF
”

visszajelzés kialszik a műszer falon vagy a
kombinált kijelzőn.


Működési
rendellenesség
A funkció meghibásodása esetén az „AS&G
OFF”
visszajelzés villog a műszer falon vagy a
kombinált kijelzőn, a rendszer nem működik.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben. A rendszer működtetéséhez speciális
tulajdonságokkal rendelkező,
különleges technológiájú akkumulátorra
van szükség (érdeklődjön a CITROËN
hálózatban vagy egy szakszervizben).
A CITROËN által nem engedélyezett
akkumulátor beszerelése a rendszer
meghibásodásához vezethet.

Karbantartás

Az Auto Stop & Go rendszer fejlett
technológiát alkalmaz. A speciális
akkumulátort érintő beavatkozásokra
kizárólag a CITROËN hálózatban vagy
egy szakszervizben kerülhet sor.

Ha a hiba STOP üzemmódban jelentkezik,
előfordulhat, hogy a motor lefullad. A
műszer falon vagy a kombinált kijelzőn a
következő visszajelzések gyulladnak ki:

Ilyen esetben vegye le a gyújtást, majd indítsa
újra a gépkocsit a kulccsal vagy a START/
STOP gombbal.

175
7
Gyakorlati tudnivalók

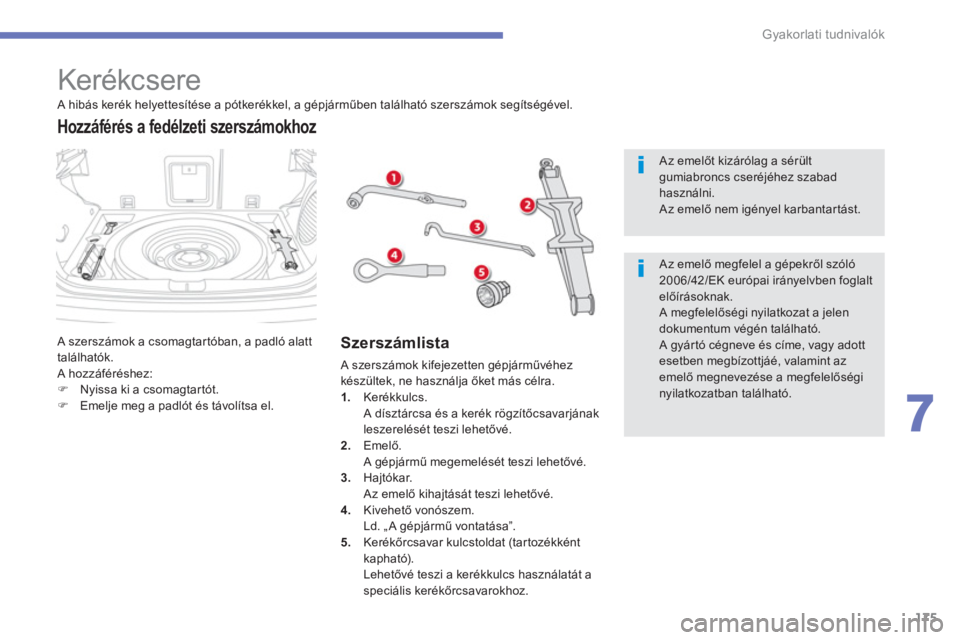

Kerékcsere

A szerszámok a csomagtartóban, a padló alatt
találhatók.
A hozzáféréshez:


)
Nyissa ki a csomagtartót.

)
Emelje meg a padlót és távolítsa el.


Hozzáférés a fedélzeti szerszámokhoz


Szerszámlista

A szerszámok kifejezetten gépjárművéhez
készültek, ne használja őket más célra.


1.
Kerékkulcs.
A dísztárcsa és a kerék rögzítőcsavarjának
leszerelését teszi lehetővé.

2.
Emelő.
A gépjármű megemelését teszi lehetővé.

3.
Hajtókar.
Az emelő kihajtását teszi lehetővé.

4.
Kivehető vonószem.
Ld. „ A gépjármű vontatása”.

5.
Kerékőrcsavar kulcstoldat (tartozékként
kapható).
Lehetővé teszi a kerékkulcs használatát a
speciális kerékőrcsavarokhoz.
A hibás kerék helyettesítése a pótkerékkel, a gépjárműben található szerszámok segítségével.


Az emelőt kizárólag a sérült
gumiabroncs cseréjéhez szabad
használni.
Az emelő nem igényel karbantartást.

Az emelő megfelel a gépekről szóló
2006/42/EK európai irányelvben foglalt
előírásoknak.
A megfelelőségi nyilatkozat a jelen
dokumentum végén található.
A gyártó cégneve és címe, vagy adott
esetben megbízottjáé, valamint az
emelő megnevezése a megfelelőségi
nyilatkozatban található.

177
7
Gyakorlati tudnivalók



A kerék leszerelése


A gépjármű leállítása

A forgalom zavarása nélkül állítsa le a
gépjárművet: a talaj lehetőség szerint
legyen vízszintes, szilárd, és ne legyen
csúszós.
Húzza be a parkolóféket, vegye le
a gyújtást, és a kerekek rögzítése
érdekében válassza az első sebességi
fokozatot.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.


Műveletek sorrendje



)
Ha gépjárműve rendelkezik ilyennel
(tartozékként kapható felszerelés), szerelje
fel a kerékőrkulcsot ( 5
) a kerékkulcsra ( 1
) a
kerékőrcsavar kilazításához.

)
A többi csavart a kerékkulccsal ( 1
) lazítsa
meg.

Kizárólag a gyártó által szállított emelőt
használja. )
Helyezze az emelő ( 2
) talpát a talajra, és
győződjön meg arról, hogy az alvázon
kialakított első ( A
) vagy hátsó ( B
) emelési
pont közül a cserélendő kerékhez közelebb
eső alatt áll.


Dísztárcsás kerék


A kerék leszerelését
megelőzően a
hajtókarral ( 3
) a jelölés magasságában
feszítve vegye le a dísztárcsát.

A kerék visszaszerelése során

illessze a dísztárcsa mélyedését a
szelephez, majd tenyerével nyomkodja
körbe a dísztárcsa peremét.

178
Gyakorlati tudnivalók

)
Hajtsa ki az emelőt ( 2
) úgy, hogy a feje
érintkezzen a használt A
vagy B
ponttal;
a gépjármű A
vagy B
támfelületének
illeszkednie kell az emelőfej közepébe.
)
Emelje meg a gépjárművet annyira, hogy
a (nem defektes) pótkerék akadálytalan
felszereléséhez elég hely legyen a talaj és
a kerék között.
)
Vegye ki a csavarokat, és helyezze őket
egy tiszta helyre.

)
Vegye le a kereket.


Ügyeljen arra, hogy az emelő stabilan
álljon.
Ha a talaj csúszós vagy puha, az
emelő kicsúszhat és összecsukódhat.
Sérülésveszély!
Az emelőt mindig az A
vagy B
emelési
pontok alá helyezze. Győződjön meg
arról, hogy a gépjármű alváza az emelőfej
közepére támaszkodjon. Ellenkező
esetben a gépjármű megsérülhet és az
emelő összecsukódhat. Sérülésveszély!

215
8
Ellenőrzések

Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.

Ezeknek a folyadékoknak a többsége az
emberi egészségre káros, igen maró hatású.
Az elhasználódott olajat és egyéb
használt folyadékot ne öntse a
csatornarendszerbe vagy a földre.
A fáradt olajat a CITROËN hálózatban
vagy egy szakszer vizben az erre a célra
rendszeresített konténerekbe öntse.








Elhasználódott anyagok


Feltöltés

Az adalék feltöltését haladéktalanul végeztesse
el a CITROËN hálózatban vagy egy
szakszervizben.









Adalékszint (1,6 HDi
110 részecskeszűrős
dízelmodellek)
Az adaléktartály minimális szintjére ez az
üzenet figyelmeztet.

A folyadék jellemzői

Az optimális tisztítóhatás biztosítása érdekében
a folyadék feltöltéséhez vagy cseréjéhez nem
szabad vizet használni.















Ablak- és fényszórómosó
folyadék szintje

A szint ellenőrzéséhez vagy a
folyadék feltöltéséhez álljon meg, és
állítsa le a gépjármű motorját.


)
Nyissa ki a motorháztetőt és támassza ki.

)
Nyissa ki az ablakmosó-folyadék tartály
kupakját.

)
Ellenőrizze a szintet a szintmérővel, és
szükség esetén töltse fel.

)
Helyezze vissza a kupakot a tartályra, és
csukja le a motorháztetőt.
Té l i i dőjárás esetén lehetőség szerint
használjon etilalkohol- vagy metanol-
alapú folyadékot.

9
219
Műszaki adatok


*

A maximális teljesítmény az európai szabályozásban (1999/99/EK irányelv) előírt feltételeknek megfelelően, a motor fékpadon mért értéknek
felel meg.











Motorok és sebességváltók


.../S
: Stop & Start (AS&G) funkcióval szerelt modell.
BENZINMOTOROK


1,6 L 115



2,0 L 150



Típus, modell, változat:
BU...


NKZO

NKZ0/S



NKZ9
NKZ9/S



AFYR
AFZ7



AFYV
AFZM



AFYT

AFZH
AFZ9



AFYW

AFZP
AFZC



Erőátviteli mód


2WD



2WD



2WD



4WD



2WD



4WD


Hengerűrtartalom (cm
3
)
159 0
19 98
Furat x löket (mm)
75 x 90
86 x 86
Max. teljesítmény * EGK szabvány szerint (kW)
86
113
Max teljesítmény fordulatszáma (ford./perc)
6000
6000
Max.nyomaték EGK szabvány szerint (Nm)
15 4
19 9
Max. nyomaték fordulatszáma (ford./perc)
4000
4200
Üzemanyag
Ólommentes
Ólommentes
Katalizátor
Igen
Igen

SEBESSÉGVÁLTÓK

Mechanikus
(5 fokozatú)
CVT
(6 fokozatú)
Mechanikus
(5 fokozatú)
CVT
(6 fokozatú)

OLAJFELTÖLTÉSI MENNYISÉG (liter)





Motor (olajszűrőcserével)
4,2
4,3

220
Műszaki adatok













Benzines tömegadatok és vontatható terhek (kg)


Az engedélyezett vontatható teher értékek
forgalmazó országtól függően különböznek (ld.
táblázatok a következő oldalakon).
A pontos értékek gépjárműve forgalmi
engedélyében és a gyártói adattáblán
találhatók.
A pontos értékek megtalálhatók a gépjármű
kereskedelmi okmányaiban is.
A további részletekről érdeklődjön a CITROËN
hálózatban vagy egy szakszervizben.
A menetkész össztömeg = saját tömeg +
vezető (75 kg).
A guruló össztömegre és a vontatható terhekre
vonatkozó itt közölt értékek 1000 méteres
tengerszint feletti magasságig ér vényesek, a
vontatható terhet minden további 1000 méteres
növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-
nál gyorsabban haladni (tartsa tiszteletben a
hazájában ér vényes tör vényi előírásokat).
Ha magas a külső hőmérséklet, a motor
védelmében csökkenhet a teljesítmény.
37 °C-ot meghaladó külső hőmérséklet esetén
csökkentse a vontatandó terhet.

A fékezett utánfutó tömege a megengedett
guruló össztömegen belül növelhető,
ha a vontatást végző gépjármű guruló
össztömegét ugyanannyival csökkenti.
Figyelem! Az alulterhelt járművel
történő vontatás kedvezőtlenül
befolyásolhatja a vontató gépjármű
úttartását.

9
221
Műszaki adatok














A következő területeken: Európa, Törökország, Franciaország Tengerentúli Megyéi és Területei.


BENZINMOTOROK



-


Sebességváltók



-


Típus, modell, változat:
BU...



-


Erőátviteli mód



-



- Saját tömeg

-


- Menetkész tömeg

-


- Megengedett össztömeg

-


- Megengedett össztömeg vontatáskor
-


- Megengedett guruló össztömeg
12% - os lejtőn
-


- Fékezett utánfutó (a megengedett guruló
össztömegen belül) 10 vagy 12%-os lejtőn
-


- Fék nélküli utánfutó

-


- Ajánlott támaszsúly

-
