2016 CITROEN BERLINGO MULTISPACE Návod na použitie (in Slovak)

79
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2016
Sedadlá
ZADNÁ LAvICA
každá časť 1/3 - 2/3 sa dá sklopiť a
následne sa vybrať.
Opierka hlavy
Zadná lavica 1/3 - 2/3 je vybavená
opierkami hlavy . Horná poloha: nadvihnite ju a posuňte
smerom hore.
Spodná poloha: zatlačte na ňu a
posuňte smerom dole.
Opierku hlavy odstránite tak, že ju
najskôr uvediete do hornej polohy,
zatlačíte na jazýček a následne ju
nadvihnete.
Opierku hlavy umiestnite späť do
pôvodnej polohy tak, že vsuniete jej
konce do otvorov v rovnakom uhle ako
je operadlo.
ERGONÓMIA a KOMFORT
4

80
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2016
Sedadlá
Sklopená poloha
Príklad pre manipuláciu s časťou 1/3.
Postup je rovnaký ako pre časť 2/3.-

Nadvihnite šedú ovládaciu tyč,
nachádzajúcu sa na zadnej časti sedáka.
- Sklopte celok smerom dopredu.
Spätné umiestnenie sedadla na pôvodné miesto
Po spätnom umiestnení sedadla
do sediacej polohy skontrolujte
jeho správne zaistenie.
-
u
miestnite opierky hlavy do
spodnej polohy.
-
v
prípade potreby posuňte predné
sedadlá.
-
Zatlačte na šedý ovládač,
nachádzajúci sa na hornej časti
operadla.
-

Sklopte operadlo na sedaciu časť
sedadla.
Zatlačte na červené tlačidlo a preklopte
celok smerom dozadu až po jeho zaistenie.
Nadvihnite operadlo.
Zaistenie sedadla je správne vtedy,
ak červený ovládač (v hornej časti
operadla) nie je viditeľný.

81
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2016
Sedadlá
Odstránenie laviceSpätné založenie lavice na pôvodné miesto
Pozrite si vyššie opísanú časť
„Sklopená poloha“.Návod na spätné umiestnenie
lavice (časť 1/3
a/alebo 2/3)
do polohy „prevoz cestujúcich“
nájdete v časti „Sklopená poloha“
vyššie v texte.
-

Nakloňte celok o približne 45°
smerom dozadu bez uvoľ

nenia
páčky.
-
Nadvihnite lavicu
vertikálne až na
doraz ukotvení.
- Preklopením smerom dopredu
lavicu vyrovnajte a následne ju
nadvihnite.
-
v prípade potreby posuňte predné
sedadlá dopredu.
-

Sklopte lavicu (časť 1/3
a/
alebo 2/3) do sklopenej polohy. -
Založte lavicu (časť 1/3
a/alebo
2/3) kolmo na určené miesto.
- u miestnite háčky medzi obe tyče.
-
Sklopte lavicu smerom dozadu.
ERGON\323MIA a KOMFORT
4

82
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2016
Sedadlá
ZADNÉ SEDADLá (5-MIESTNE)Opierka hlavy
každé sedadlo je možné osobitne
odstrániť.
Pri spätnom umiestňovaní sedadla
do sediacej polohy alebo následne
na jeho vybratie a spätné založenie
skontrolujte, či je sedadlo správne
zaistené na podlahe.tri zadné osobitné sedadlá sú
vybavené opierkami hlavy
.
Operadlo stredného sedadla v
sklopenej polohe na jeho sedacej časti
je vybavené konštrukciou, ktorá plní
funkciu stolíka s držiakom pohárov. Horná poloha: nadvihnite ju a posuňte
smerom hore.
Spodná poloha: zatlačte na ňu a
posuňte smerom dole.
Opierku hlavy odstránite tak, že ju
umiestnite do hornej polohy, následne
zatlačíte jazýček a nadvihnete ju.
Opierku založíte na pôvodné miesto
tak, že vsuniete jej konce do otvorov
v rovnakom uhle ako je operadlo
sedadla.

83
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2016
Sedadlá

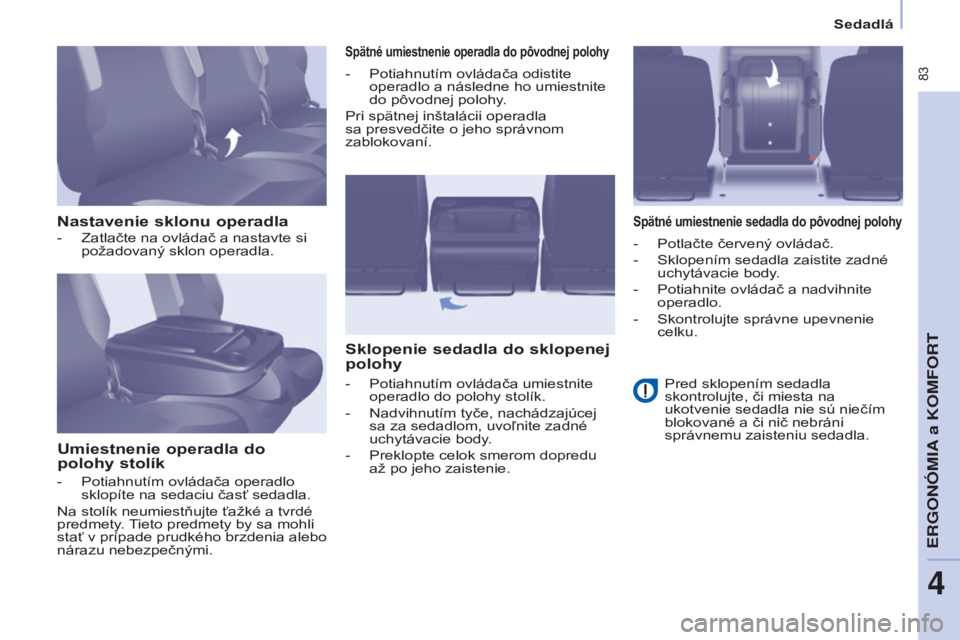

Nastavenie sklonu operadlaUmiestnenie operadla do
polohy stolík
Spätné umiestnenie operadla do pôvodnej polohy
Sklopenie sedadla do sklopenej
polohy
Spätné umiestnenie sedadla do pôvodnej polohy
- Zatlačte na ovládač a nastavte si
požadovaný sklon operadla.
-

Potiahnutím ovládača operadlo
sklopíte na sedaciu časť sedadla.
Na stolík neumiestňujte ťažké a tvrdé
predmety

.
tieto predmety by sa mohli
stať

v prípade prudkého brzdenia alebo
nárazu nebezpečnými. -

Potiahnutím ovládača odistite
operadlo a následne ho umiestnite
do pôvodnej polohy

.
Pri spätnej inštalácii operadla
sa presvedčite o jeho správnom
zablokovaní.
-

Potiahnutím ovládača umiestnite
operadlo do polohy stolík.
-


Nadvihnutím tyče, nachádzajúcej
sa za sedadlom, uvoľ

nite zadné
uchytávacie body.
-

Preklopte celok smerom dopredu
až po jeho zaistenie.-

Potlačte červený ovládač.
-

Sklopením sedadla zaistite zadné
uchytávacie body

.
-

Potiahnite ovládač a nadvihnite
operadlo.
-


Skontrolujte správne upevnenie
celku.Pred sklopením sedadla
skontrolujte, či miesta na
ukotvenie sedadla nie sú niečím
blokované a či nič nebráni
správnemu zaisteniu sedadla.
ERGON\323MIA a KOMFORT
4

84
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2016
Sedadlá
Odstránenie sedadla
- v prípade potreby posuňte predné
sedadlá smerom dopredu a
umiestnite opierky hlavy do spodnej
polohy
.
-

Dajte sedadlo do sklopenej polohy
.
Správne použitie
Následne na rôzne manipulácie:
-
neskladajte opierky hlavy bez toho,
aby ste ich neodložili a nezaistili
proti pohybu,
-


skontrolujte, či sú bezpečnostné
pásy spolujazdcov prístupné a
ľ

ahko zapínateľné,
-

spolujazdec si musí pred jazdou vo
vozidle bezpečnostný pás správne
nastaviť a zapnúť.
Pozrite si časť „Sklopená poloha“
vyššie v texte.
-


Zatlačením červenej páčky odistite
predné nožičky sedadla.
-


Nakloňte celok o približne 45°
smerom dozadu bez povolenia
páčky

.
-

Povoľ

te páčku.
-

Nadvihnite sedadlo

vertikálne až
nadoraz ukotvení.
-

Preklopením smerom dopredu
lavicu vyrovnajte a následne ju
nadvihnite.
Umiestnenie sedadla na pôvodné miesto
- Nakloňte sedadlo o 45° smerom
dopredu.
-
u miestnite háčky medzi obe tyče.
-

Sklopte operadlo a zaistite zadné
uchytávacie body

.
-

Potiahnutím ovládača umiestnite
operadlo do pôvodnej polohy

.
-

Založte opierku hlavy
.
Pred sklopením sedadla
skontrolujte, či nič neblokuje
uchytávacie body a nebráni
správnemu zaisteniu sedadla.

85
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2016
Sedadlá
Opierka hlavy
Ide o bodový typ opierky.
Horná poloha: zatlačne na jazýček,
opierku nadvihnite a posuňte smerom
hore.
Spodná poloha: zatlačte na jazýček,
potom na opierku a posuňte ju smerom
dole.
Opierku hlavy odstránite tak, že ju
posuniete do hornej polohy, nadvihnete
ju a potom odstránite.
Opierku ponechajte vo vnútri vozidla a
zaistite ju.
Opierku založíte na pôvodné miesto
tak, že vsuniete jej konce do otvorov
v rovnakom uhle, ako je operadlo
sedadla.
k

aždé sedadlo sa dá zložiť a znovu
vrátiť do pôvodnej polohy, ako sa
uvádza na štítku.
Sedadlá druhého a tretieho radu sú
nezávislé a upraviteľné.
ZADNÉ SEDADLá (7-MIESTNE)
ERGON\323MIA a KOMFORT
4

86
Berlingo-2-vP_sk_Chap04_ergonomie_ed01-2016
Sedadlá
Ľavé bočné sedadlo
Typy sedadiel druhého radu
Typy sedadiel tretieho radu
Stredné sedadlo Pravé bočné sedadlo
Pravé bočné sedadlo
Ľavé bočné sedadlo
