Luz de mudança de direcção lateral
Tipo A, WY5W - 5W (âmbar)
-
empurre a luz de mudança
de direcção lateral para trás e
desencaixe-a puxando para a frente.
- Consulte a rede CitRoËN para
obter uma nova luz de mudança
de direcção lateral que é uma peça
totalmente moldada.
-
Para a montar novamente, encaixe
a luz de mudança de direcção
lateral e puxe-a para a frente.
Luzes de tecto
Tipo A, 12V5W - 5W
-

d
esencaixe a tampa transparente
deslizando uma chave de
parafusos em cada lado das luzes
do tecto.
-
Puxe a lâmpada e substitua-a.
-


e
ncaixe a tampa transparente no
respectivo alojamento e certifique-
se de que está fixa. Dianteiras/T

raseiras
aJuda R

184
Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015
Luzes traseiras
este procedimento necessita da
recuperação da chave fornecida com as
ferramentas de substituição de roda.
aquando da nova montagem,
tenha o cuidado de colocar
correctamente as linguetas e o fio
de alimentação para não o entalar

.
depois de substituir a lâmpada da luz
de uma mudança de direcção traseira,
o tempo de reinicialização é superior a
cerca de 2
minutos.
-

afaste as 4 linguetas para extrair o
porta-lâmpadas.
-
Retire a lâmpada avariada
premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
-
Substitua a lâmpada.
ao retirar o bloco óptico:
-
com a porta traseira, puxe o bloco
para o centro do veículo,
-
com portas com dobradiças, puxe o
bloco para fora.
Para obter mais informações sobre as
lâmpadas, consulte "
tipos de lâmpadas".
1.
Luzes de travagem /

luzes de
presença
Tipo B

, P21/5W - 21/5W
2.
Luzes de mudança de direcção
Tipo B

, PY21W - 21W (âmbar)
3.
Luzes de marcha-atrás
Tipo B

, P21W - 21W
4.
Luzes de nevoeiro
Tipo B

, P21W - 21W
Lavagem de alta pressão
ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade. Rubrica 9, parte "Substituir uma
roda".
- Identifique a lâmpada avariada e, em
seguida, abra as portas traseiras a 180º.
Rubrica 3, parte "aberturas".
-
Retire os dois parafusos de fixação
com a ajuda da chave fornecida.
-
a partir do exterior, puxe o bloco óptico.
- Segurando na lâmpada, desligue o
conector eléctrico.
Substituir uma lâmpada

185
Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015
Luzes da chapa de matrícula
- desapertar as duas porcas.
-

e
mpurrar as hastes.
-
Caso seja necessário, desligar o
conector para retirar a lâmpada.
-
Substituir a lâmpada.
Terceira luz de travagem
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Na porta
-


a
faste o plástico transparente com
uma chave de fendas.
-
Substitua a lâmpada
-
Substitua o plástico transparente e
pressione em cima. Com portas com dobradiças
-


d
esengate o revestimento interior

.
-


d
esligue o conector afastando a
respectiva lingueta.
-
Rode o porta-lâmpadas um quarto
de volta no sentido inverso ao dos
ponteiros do relógio.
-
Substitua a lâmpada.
-
Coloque o porta-lâmpadas e ligue o
conector.
-
Coloque o revestimento.
aJuda R

186
Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015
SUBSTITUIR UM FUSÍVEL
as caixas de fusíveis estão
localizadas:
-
na parte inferior do painel de bordo
do lado esquerdo (por trás da
tampa),
-
sob o capot do motor (junto da
bateria).
as designações comunicadas
referem-se aos fusíveis que possam
ser substituídos pelo utilizador com
a ajuda do alicate, localizado atrás
do porta-objectos do painel de
bordo do lado direito. Para efectuar
outras intervenções, contacte a rede
CITROËN ou uma oficina qualificada.
Remoção e colocação de um
fusível
Substitua sistematicamente um
fusível com defeito por um fusível
de caIibre equivalente.
Para os profissionais: para
obter informações completas
relativamente aos fusíveis e relés,
consulte o esquema dos "Métodos"
através da rede.
a CitRoËN declina toda a
responsabilid

ade pelos custos
originados pela reparação do seu
veículo ou falhas resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede C
itRoËN e não instalados
de acordo com as prescrições,
especialmente quando o consumo do
conjunto dos aparelhos suplementares
ligados ultrapassar os 10
milia

mperes.
antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-lo.
●
Utilize o alicate.
Substituir um fusível

187
Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015
Fusíveis do painel de bordo
incline a tampa para aceder aos
fusíveis. Fusíveis
F
amperes
a atribuição
1 15
limpa-vidros traseiro
2 -
livre
3 5
airbag
4

10
ar condicionado, tomada de diagnóstico, comando
do retrovisor

, cablagem das luzes
5 30
elevador dos vidros
6

30 Fechaduras
7 5
luz de tecto traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8

20
auto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9

30
tomada de 12 V traseira e dianteira
10

15 Coluna central
11 15
dispositivo anti-roubo de corrente fraca
12

15 Sensor de chuva e de luminosidade, airbag
13 5 Quadro de bordo
14 15
ajuda ao estacionamento, comandos do ar
condicionado automático, Kit mãos-livres
15

30 Fechaduras
16 -
livre
17

40
descongelamento do óculo traseiro/retrovisores
aJuda R

188
Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015

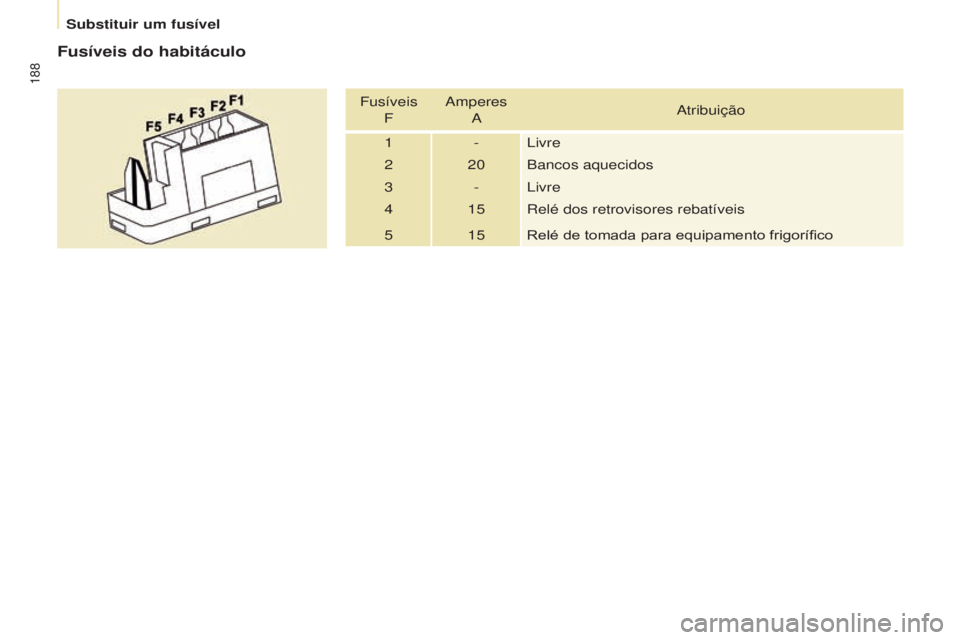

Fusíveis do habitáculo
Fusíveis Famperes
a atribuição
1 -
livre
2

20 Bancos aquecidos
3 -
livre
4

15 Relé dos retrovisores rebatíveis
5 15 Relé de tomada para equipamento frigorífico
Substituir um fusível

189
Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015
Fusíveis sob o capot do motor
após abrir o capot, solte e incline a
caixa correspondente para aceder aos
fusíveis. Fusíveis
F
amperes
a atribuição
1 20 Controlo do motor
2 15
avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 20 Bomba do lava-faróis
5 15 Componentes do motor
6 10 Sensor angular do volante,
eSC
7

10 Contactor stop, contactor da embraiagem
8 25 Motor de arranque
9 10 Motor da cablagem das luzes, caixa de gestão de
parque
10 30
elementos do motor
11 40
livre
12

30
limpa-vidros
13

40 Caixa de serviço inteligente
14 30 Bomba
15 10
luz de estrada direita
16

10
luz de estrada esquerda
17

15
luz de cruzamento direita
18

15
luz de cruzamento esquerda
aJuda R

190
Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015Berlingo-2-VP_pt_Chap08_aide-rapide_ed02-2015
Colocação das escovas
dianteiras em posição particularSubstituição de uma escova do
pára-brisas
- levante a haste,
-

d
esencaixe a escova e retirá-la,
-
Monte a escova nova,
-
Baixe a haste.
Substituição da escova traseira
- levante a haste, soltar a escova e
retirá-la.
-
Monte a escova nova e baixe a
haste.

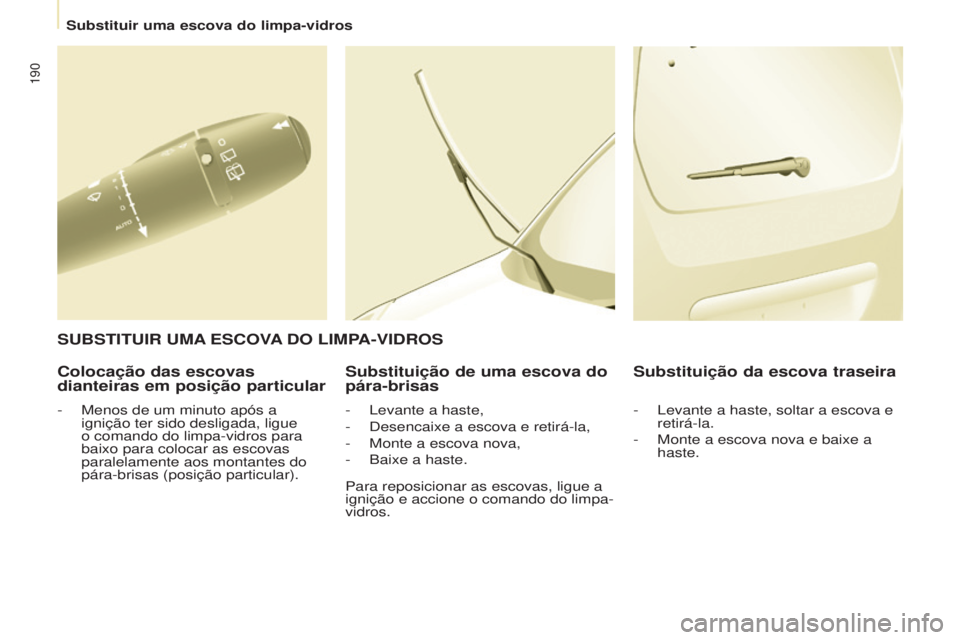

SUBSTITUIR UMA ESCOV A DO LIMP A-VIDROS
- Menos de um minuto após a
ignição ter sido desligada, ligue
o comando do limpa-vidros para
baixo para colocar as escovas
paralelamente aos montantes do
pára-brisas (posição particular).
Para reposicionar as escovas, ligue a
ignição e accione o comando do limpa-
vidros.
Substituir uma escova do limpa-vidros
