2016 Alfa Romeo Giulietta Manuel du propriétaire (in French)

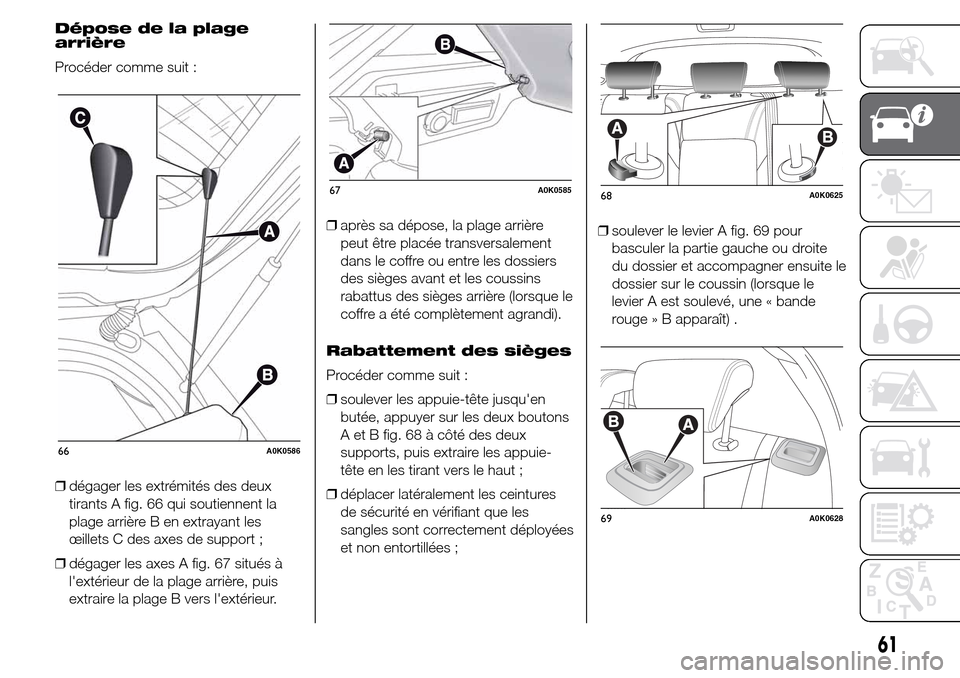

Dépose de la plage
arrière
Procéder comme suit :
❒dégager les extrémités des deux
tirants A fig. 66 qui soutiennent la
plage arrière B en extrayant les
œillets C des axes de support ;
❒dégager les axes A fig. 67 situés à
l'extérieur de la plage arrière, puis
extraire la plage B vers l'extérieur.❒après sa dépose, la plage arrière
peut être placée transversalement
dans le coffre ou entre les dossiers
des sièges avant et les coussins
rabattus des sièges arrière (lorsque le
coffre a été complètement agrandi).
Rabattement des sièges
Procéder comme suit :
❒soulever les appuie-tête jusqu'en
butée, appuyer sur les deux boutons
A et B fig. 68 à côté des deux
supports, puis extraire les appuie-
tête en les tirant vers le haut ;
❒déplacer latéralement les ceintures
de sécurité en vérifiant que les
sangles sont correctement déployées
et non entortillées ;❒soulever le levier A fig. 69 pour
basculer la partie gauche ou droite
du dossier et accompagner ensuite le
dossier sur le coussin (lorsque le
levier A est soulevé, une « bande
rouge » B apparaît) .
66A0K0586
67A0K058568A0K0625
69A0K0628
61

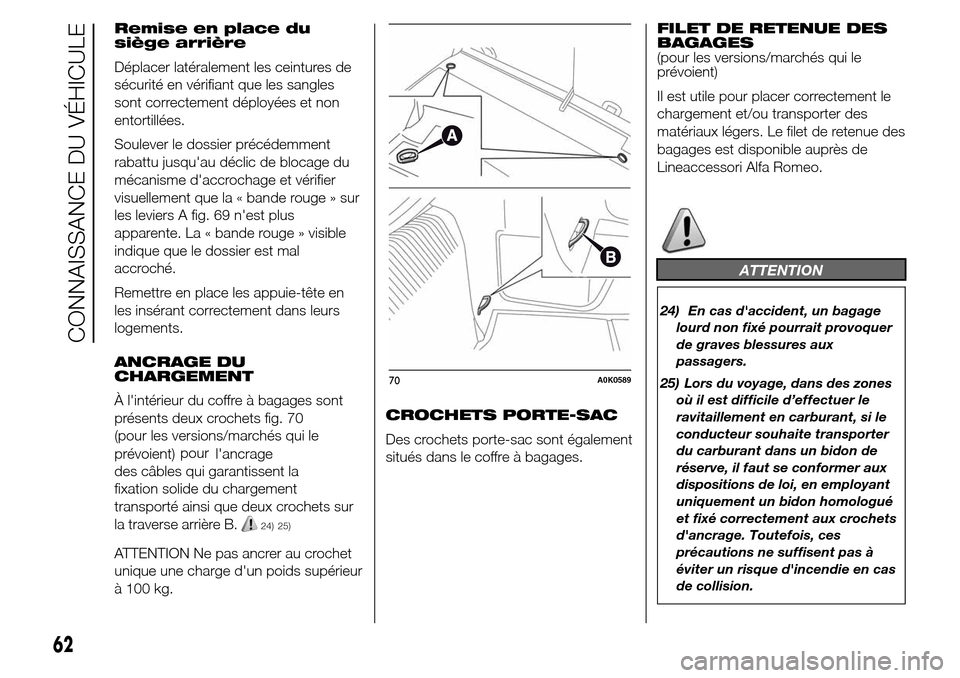

Remise en place du
siège arrière
Déplacer latéralement les ceintures de
sécurité en vérifiant que les sangles
sont correctement déployées et non
entortillées.
Soulever le dossier précédemment
rabattu jusqu'au déclic de blocage du
mécanisme d'accrochage et vérifier
visuellement que la « bande rouge » sur
les leviers A fig. 69 n'est plus
apparente. La « bande rouge » visible
indique que le dossier est mal
accroché.
Remettre en place les appuie-tête en
les insérant correctement dans leurs
logements.
ANCRAGE DU
CHARGEMENT
À l'intérieur du coffre à bagages sont
présents deux crochets fig. 70
des câbles qui garantissent la
fixation solide du chargement
transporté ainsi que deux crochets sur
la traverse arrière B.
24) 25)
ATTENTION Ne pas ancrer au crochet
unique une charge d'un poids supérieur
à 100 kg.CROCHETS PORTE-SAC
Des crochets porte-sac sont également
situés dans le coffre à bagages.FILET DE RETENUE DES
BAGAGES
(pour les versions/marchés qui le
prévoient)
Il est utile pour placer correctement le
chargement et/ou transporter des
matériaux légers. Le filet de retenue des
bagages est disponible auprès de
Lineaccessori Alfa Romeo.
ATTENTION
24) En cas d'accident, un bagage
lourd non fixé pourrait provoquer
de graves blessures aux
passagers.
25) Lors du voyage, dans des zones
où il est difficile d’effectuer le
ravitaillement en carburant, si le
conducteur souhaite transporter
du carburant dans un bidon de
réserve, il faut se conformer aux
dispositions de loi, en employant
uniquement un bidon homologué
et fixé correctement aux crochets
d'ancrage. Toutefois, ces
précautions ne suffisent pas à
éviter un risque d'incendie en cas
de collision.
70A0K0589
62
CONNAISSANCE DU VÉHICULE
pour (pour les versions/marchés qui le
prévoient)
l'ancrage

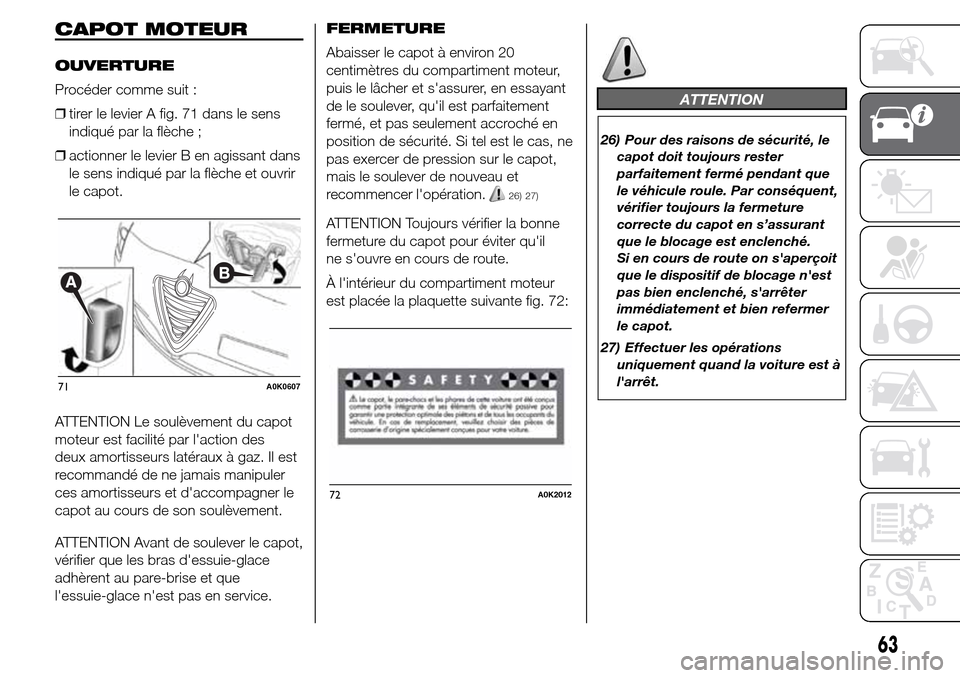

CAPOT MOTEUR
OUVERTURE
Procéder comme suit :
❒tirer le levier A fig. 71 dans le sens
indiqué par la flèche ;
❒actionner le levier B en agissant dans
le sens indiqué par la flèche et ouvrir
le capot.
ATTENTION Le soulèvement du capot
moteur est facilité par l'action des
deux amortisseurs latéraux à gaz. Il est
recommandé de ne jamais manipuler
ces amortisseurs et d'accompagner le
capot au cours de son soulèvement.
ATTENTION Avant de soulever le capot,
vérifier que les bras d'essuie-glace
adhèrent au pare-brise et que
l'essuie-glace n'est pas en service.FERMETURE
Abaisser le capot à environ 20
centimètres du compartiment moteur,
puis le lâcher et s'assurer, en essayant
de le soulever, qu'il est parfaitement
fermé, et pas seulement accroché en
position de sécurité. Si tel est le cas, ne
pas exercer de pression sur le capot,
mais le soulever de nouveau et
recommencer l'opération.
26) 27)
ATTENTION Toujours vérifier la bonne
fermeture du capot pour éviter qu'il
ne s'ouvre en cours de route.
À l'intérieur du compartiment moteur
est placée la plaquette suivante fig. 72:
ATTENTION
26) Pour des raisons de sécurité, le
capot doit toujours rester
parfaitement fermé pendant que
le véhicule roule. Par conséquent,
vérifier toujours la fermeture
correcte du capot en s’assurant
que le blocage est enclenché.
Si en cours de route on s'aperçoit
que le dispositif de blocage n'est
pas bien enclenché, s'arrêter
immédiatement et bien refermer
le capot.
27) Effectuer les opérations
uniquement quand la voiture est à
l'arrêt.
71A0K0607
72A0K2012
63

PORTE-BAGAGES/
Les fixations de pré-équipement A sont
situées dans les zones indiquées sur
la figure et sont accessibles
uniquement avec les portes ouvertes.
28) 29)
8) 9)
Un porte-bagages/porte-skis spécifique
au véhicule est disponible auprès de
Lineaccessori Alfa Romeo.
ATTENTION
28) Après avoir roulé sur quelques
kilomètres, contrôler de nouveau
la fermeture sécurisée des vis
de fixation.
29) Répartir la charge uniformément
et tenir compte, durant la
conduite, de l’augmentation de la
sensibilité du véhicule au vent
latéral.
ATTENTION
8) Ne jamais dépasser les charges
maximales autorisées (voir
chapitre « Caractéristiques
techniques »).
9) Respecter scrupuleusement les
dispositions législatives en
vigueur concernant les mesures
maximums d'encombrement.
PHARES
ORIENTATION DU
FAISCEAU LUMINEUX
L'orientation correcte des phares est
essentielle pour le confort et la sécurité
du conducteur, mais également pour
tous les autres automobilistes. De plus,
elle fait l'objet d'une règle spécifique
du code de la route.
Pour garantir au conducteur et aux
autres automobilistes les meilleures
conditions de visibilité lorsqu'on roule
feux allumés, les phares d'un véhicule
doivent être correctement orientés.
Pour le contrôle et le réglage éventuel,
s'adresser au Réseau Après-vente
Alfa Romeo.
ASSIETTE DES PHARES
CORRECTE
Il fonctionne avec clé de contact sur
MAR et feux de croisement allumés.
Réglage de l'assiette
des phares
Pour le réglage, appuyer sur les
boutons
etfig. 74. L'écran
affiche la position correspondant au
réglage.
Position 0: une ou deux personnes sur
les sièges avant.
73A0K0590
64
CONNAISSANCE DU VÉHICULE
PORTE-SKIS

Position 1: 4 personnes.
Position 2: 4 personnes + charge dans
le coffre à bagages.
Position 3: conducteur + charge
maximale autorisée dans le
coffre à bagages.
ATTENTION Contrôler l'orientation des
faisceaux lumineux chaque fois que
le poids de la charge transportée
change.
ATTENTION Si la voiture est dotée de
phares Bi-xénon, le contrôle de
l'orientation de phares est électronique,
par conséquent il n'y aura pas de
boutons
et.ORIENTATION DES FEUX
ANTIBROUILLARD
(pour les versions/marchés qui le
prévoient)
Pour le contrôle et le réglage éventuel,
s'adresser au Réseau Après-vente
Alfa Romeo.
RÉGLAGE DES PHARES À
L'ÉTRANGER
Les feux de croisement sont orientés
pour la circulation dans le pays de
la première mise en circulation. En cas
de voyage dans des pays à circulation
inversée, pour ne pas éblouir les
conducteurs croisés, il est nécessaire
de couvrir les zones du phare selon les
dispositions du code de la route du
pays en question.
SYSTÈME ESC
EN BREF
Le système ESC améliore le contrôle
de la direction et la stabilité de la
voiture dans les différentes conditions
de conduite.
Il corrige le sous-virage et le survirage
du véhicule, en répartissant le
freinage sur les roues appropriées.
Par ailleurs, le couple fourni par
le moteur peut aussi être réduit de
sorte à conserver le contrôle du
véhicule.
30) 31) 32) 33) 34)
Le système ESC utilise des capteurs
installés sur le véhicule pour interpréter
la trajectoire que le conducteur compte
suivre et la compare à la trajectoire
réelle du véhicule. Lorsque la trajectoire
désirée et celle réelle s'éloignent, le
système ESC intervient en contrant le
sous-virage ou le survirage du véhicule.
❒Survirage: il se produit quand la
voiture tourne plus que ce qu'elle
devrait par rapport à l'angle du volant
réglé.
74A0K0541
65

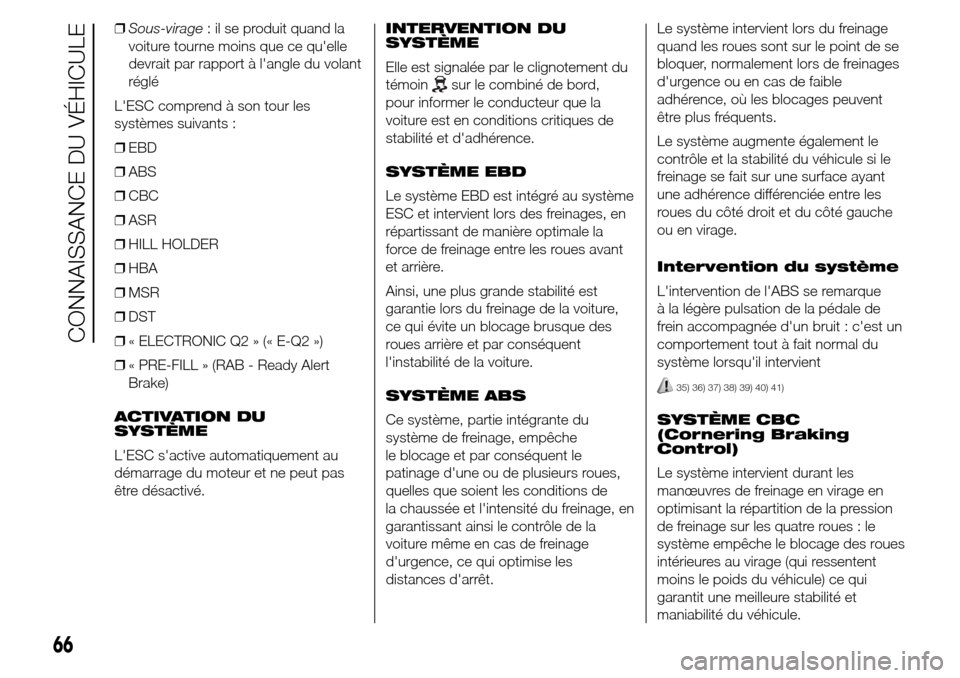

❒Sous-virage: il se produit quand la
voiture tourne moins que ce qu'elle
devrait par rapport à l'angle du volant
réglé
L'ESC comprend à son tour les
systèmes suivants :
❒EBD
❒ABS
❒CBC
❒ASR
❒HILL HOLDER
❒HBA
❒MSR
❒DST
❒« ELECTRONIC Q2 » (« E-Q2 »)
❒« PRE-FILL » (RAB - Ready Alert
Brake)
ACTIVATION DU
SYSTÈME
L'ESC s'active automatiquement au
démarrage du moteur et ne peut pas
être désactivé.INTERVENTION DU
SYSTÈME
Elle est signalée par le clignotement du
témoin
sur le combiné de bord,
pour informer le conducteur que la
voiture est en conditions critiques de
stabilité et d'adhérence.
SYSTÈME EBD
Le système EBD est intégré au système
ESC et intervient lors des freinages, en
répartissant de manière optimale la
force de freinage entre les roues avant
et arrière.
Ainsi, une plus grande stabilité est
garantie lors du freinage de la voiture,
ce qui évite un blocage brusque des
roues arrière et par conséquent
l'instabilité de la voiture.
SYSTÈME ABS
Ce système, partie intégrante du
système de freinage, empêche
le blocage et par conséquent le
patinage d'une ou de plusieurs roues,
quelles que soient les conditions de
la chaussée et l'intensité du freinage, en
garantissant ainsi le contrôle de la
voiture même en cas de freinage
d'urgence, ce qui optimise les
distances d'arrêt.Le système intervient lors du freinage
quand les roues sont sur le point de se
bloquer, normalement lors de freinages
d'urgence ou en cas de faible
adhérence, où les blocages peuvent
être plus fréquents.
Le système augmente également le
contrôle et la stabilité du véhicule si le
freinage se fait sur une surface ayant
une adhérence différenciée entre les
roues du côté droit et du côté gauche
ou en virage.
Intervention du système
L'intervention de l'ABS se remarque
à la légère pulsation de la pédale de
frein accompagnée d'un bruit : c'est un
comportement tout à fait normal du
système lorsqu'il intervient
35) 36) 37) 38) 39) 40) 41)
SYSTÈME CBC
(Cornering Braking
Control)
Le système intervient durant les
manœuvres de freinage en virage en
optimisant la répartition de la pression
de freinage sur les quatre roues : le
système empêche le blocage des roues
intérieures au virage (qui ressentent
moins le poids du véhicule) ce qui
garantit une meilleure stabilité et
maniabilité du véhicule.
66
CONNAISSANCE DU VÉHICULE

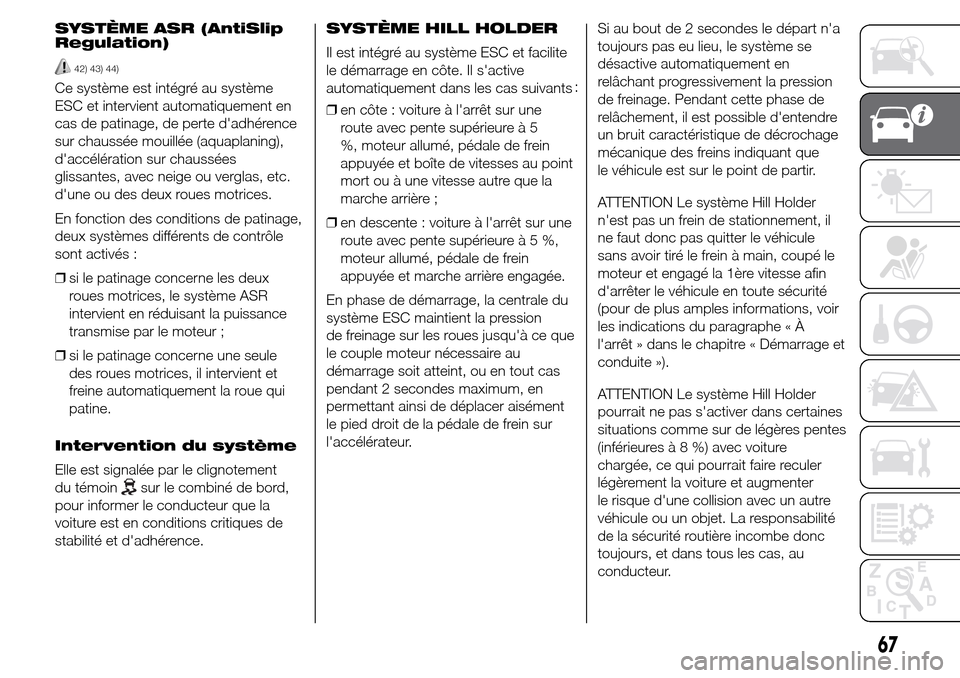

SYSTÈME ASR (AntiSlip
Regulation)
42) 43) 44)
Ce système est intégré au système
ESC et intervient automatiquement en
cas de patinage, de perte d'adhérence
sur chaussée mouillée (aquaplaning),
d'accélération sur chaussées
glissantes, avec neige ou verglas, etc.
d'une ou des deux roues motrices.
En fonction des conditions de patinage,
deux systèmes différents de contrôle
sont activés :
❒si le patinage concerne les deux
roues motrices, le système ASR
intervient en réduisant la puissance
transmise par le moteur ;
❒si le patinage concerne une seule
des roues motrices, il intervient et
freine automatiquement la roue qui
patine.
Intervention du système
Elle est signalée par le clignotement
du témoin
sur le combiné de bord,
pour informer le conducteur que la
voiture est en conditions critiques de
stabilité et d'adhérence.SYSTÈME HILL HOLDER
Il est intégré au système ESC et facilite
le démarrage en côte. Il s'active
automatiquement dans les cas suivants:
❒en côte : voiture à l'arrêt sur une
route avec pente supérieure à 5
%, moteur allumé, pédale de frein
appuyée et boîte de vitesses au point
mort ou à une vitesse autre que la
marche arrière ;
❒en descente : voiture à l'arrêt sur une
route avec pente supérieureà5%,
moteur allumé, pédale de frein
appuyée et marche arrière engagée.
En phase de démarrage, la centrale du
système ESC maintient la pression
de freinage sur les roues jusqu'à ce que
le couple moteur nécessaire au
démarrage soit atteint, ou en tout cas
pendant 2 secondes maximum, en
permettant ainsi de déplacer aisément
le pied droit de la pédale de frein sur
l'accélérateur.Si au bout de 2 secondes le départ n'a
toujours pas eu lieu, le système se
désactive automatiquement en
relâchant progressivement la pression
de freinage. Pendant cette phase de
relâchement, il est possible d'entendre
un bruit caractéristique de décrochage
mécanique des freins indiquant que
le véhicule est sur le point de partir.
ATTENTION Le système Hill Holder
n'est pas un frein de stationnement, il
ne faut donc pas quitter le véhicule
sans avoir tiré le frein à main, coupé le
moteur et engagé la 1ère vitesse afin
d'arrêter le véhicule en toute sécurité
(pour de plus amples informations, voir
les indications du paragraphe « À
l'arrêt » dans le chapitre « Démarrage et
conduite »).
ATTENTION Le système Hill Holder
pourrait ne pas s'activer dans certaines
situations comme sur de légères pentes
(inférieuresà8%)avec voiture
chargée, ce qui pourrait faire reculer
légèrement la voiture et augmenter
le risque d'une collision avec un autre
véhicule ou un objet. La responsabilité
de la sécurité routière incombe donc
toujours, et dans tous les cas, au
conducteur.
67

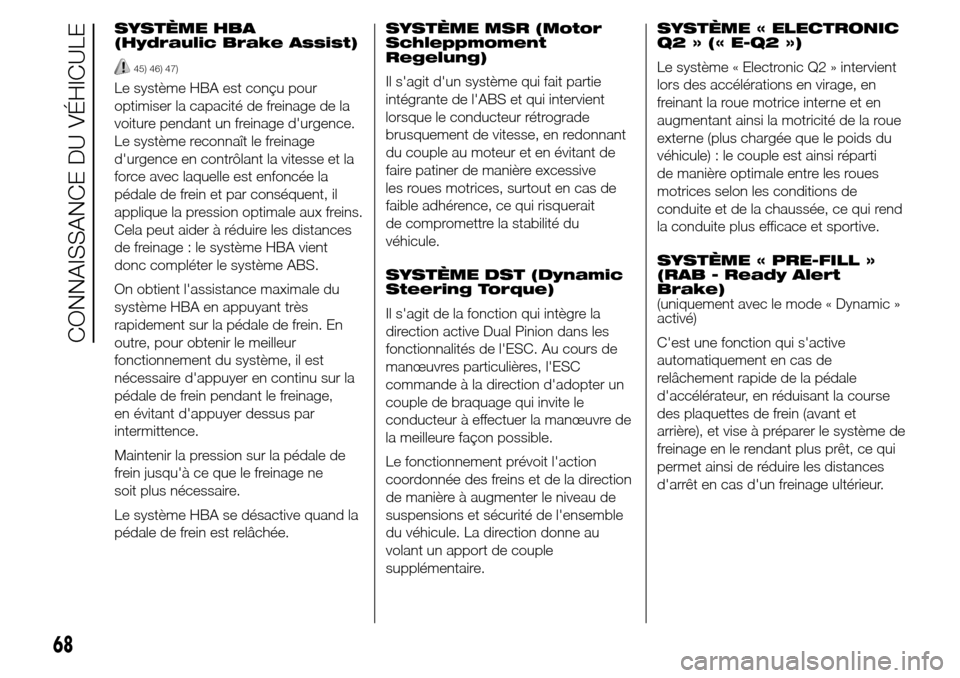

SYSTÈME HBA
(Hydraulic Brake Assist)
45) 46) 47)
Le système HBA est conçu pour
optimiser la capacité de freinage de la
voiture pendant un freinage d'urgence.
Le système reconnaît le freinage
d'urgence en contrôlant la vitesse et la
force avec laquelle est enfoncée la
pédale de frein et par conséquent, il
applique la pression optimale aux freins.
Cela peut aider à réduire les distances
de freinage : le système HBA vient
donc compléter le système ABS.
On obtient l'assistance maximale du
système HBA en appuyant très
rapidement sur la pédale de frein. En
outre, pour obtenir le meilleur
fonctionnement du système, il est
nécessaire d'appuyer en continu sur la
pédale de frein pendant le freinage,
en évitant d'appuyer dessus par
intermittence.
Maintenir la pression sur la pédale de
frein jusqu'à ce que le freinage ne
soit plus nécessaire.
Le système HBA se désactive quand la
pédale de frein est relâchée.SYSTÈME MSR (Motor
Schleppmoment
Regelung)
Il s'agit d'un système qui fait partie
intégrante de l'ABS et qui intervient
lorsque le conducteur rétrograde
brusquement de vitesse, en redonnant
du couple au moteur et en évitant de
faire patiner de manière excessive
les roues motrices, surtout en cas de
faible adhérence, ce qui risquerait
de compromettre la stabilité du
véhicule.
SYSTÈME DST (Dynamic
Steering Torque)
Il s'agit de la fonction qui intègre la
direction active Dual Pinion dans les
fonctionnalités de l'ESC. Au cours de
manœuvres particulières, l'ESC
commande à la direction d'adopter un
couple de braquage qui invite le
conducteur à effectuer la manœuvre de
la meilleure façon possible.
Le fonctionnement prévoit l'action
coordonnée des freins et de la direction
de manière à augmenter le niveau de
suspensions et sécurité de l'ensemble
du véhicule. La direction donne au
volant un apport de couple
supplémentaire.SYSTÈME « ELECTRONIC
Q2 » (« E-Q2 »)
Le système « Electronic Q2 » intervient
lors des accélérations en virage, en
freinant la roue motrice interne et en
augmentant ainsi la motricité de la roue
externe (plus chargée que le poids du
véhicule) : le couple est ainsi réparti
de manière optimale entre les roues
motrices selon les conditions de
conduite et de la chaussée, ce qui rend
la conduite plus efficace et sportive.
SYSTÈME « PRE-FILL »
(RAB - Ready Alert
Brake)
(uniquement avec le mode « Dynamic »
activé)
C'est une fonction qui s'active
automatiquement en cas de
relâchement rapide de la pédale
d'accélérateur, en réduisant la course
des plaquettes de frein (avant et
arrière), et vise à préparer le système de
freinage en le rendant plus prêt, ce qui
permet ainsi de réduire les distances
d'arrêt en cas d'un freinage ultérieur.
68
CONNAISSANCE DU VÉHICULE
