REMPLACEMENT
D'UNE AMPOULE
INTÉRIEURE

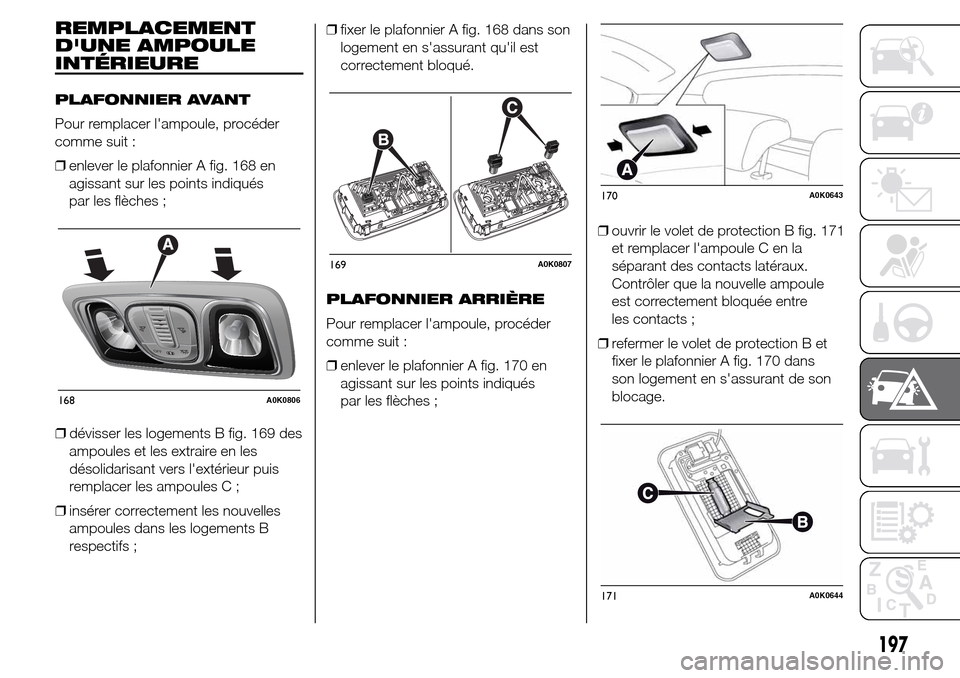

PLAFONNIER AVANT
Pour remplacer l'ampoule, procéder
comme suit :
❒enlever le plafonnier A fig. 168 en
agissant sur les points indiqués
par les flèches ;
❒dévisser les logements B fig. 169 des
ampoules et les extraire en les
désolidarisant vers l'extérieur puis
remplacer les ampoules C ;
❒insérer correctement les nouvelles
ampoules dans les logements B
respectifs ;❒fixer le plafonnier A fig. 168 dans son
logement en s'assurant qu'il est
correctement bloqué.
PLAFONNIER ARRIÈRE
Pour remplacer l'ampoule, procéder
comme suit :
❒enlever le plafonnier A fig. 170 en
agissant sur les points indiqués
par les flèches ;❒ouvrir le volet de protection B fig. 171
et remplacer l'ampoule C en la
séparant des contacts latéraux.
Contrôler que la nouvelle ampoule
est correctement bloquée entre
les contacts ;
❒refermer le volet de protection B et
fixer le plafonnier A fig. 170 dans
son logement en s'assurant de son
blocage.
168A0K0806
169A0K0807
170A0K0643
171A0K0644
197

PLAFONNIER DU COFFRE
À BAGAGES

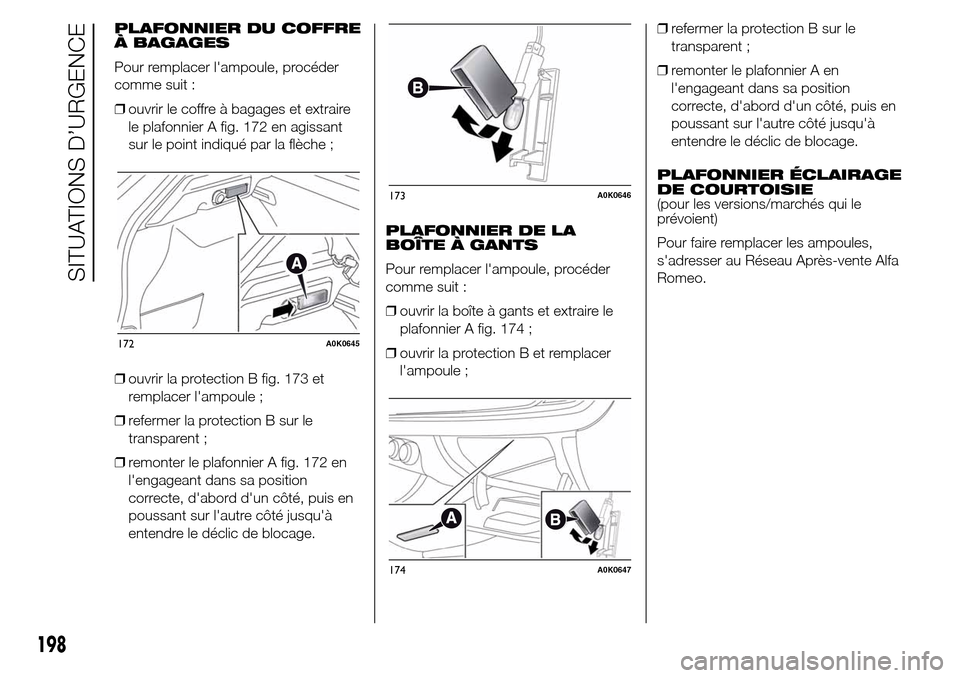

Pour remplacer l'ampoule, procéder
comme suit :
❒ouvrir le coffre à bagages et extraire
le plafonnier A fig. 172 en agissant
sur le point indiqué par la flèche ;
❒ouvrir la protection B fig. 173 et
remplacer l'ampoule ;
❒refermer la protection B sur le
transparent ;
❒remonter le plafonnier A fig. 172 en
l'engageant dans sa position
correcte, d'abord d'un côté, puis en
poussant sur l'autre côté jusqu'à
entendre le déclic de blocage.PLAFONNIER DE LA
BOÎTE À GANTS
Pour remplacer l'ampoule, procéder
comme suit :
❒ouvrir la boîte à gants et extraire le
plafonnier A fig. 174 ;
❒ouvrir la protection B et remplacer
l'ampoule ;❒refermer la protection B sur le
transparent ;
❒remonter le plafonnier A en
l'engageant dans sa position
correcte, d'abord d'un côté, puis en
poussant sur l'autre côté jusqu'à
entendre le déclic de blocage.
PLAFONNIER ÉCLAIRAGE
DE COURTOISIE
(pour les versions/marchés qui le
prévoient)
Pour faire remplacer les ampoules,
s'adresser au Réseau Après-vente Alfa
Romeo.
172A0K0645
173A0K0646
174A0K0647
198
SITUATIONS D’URGENCE

REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS

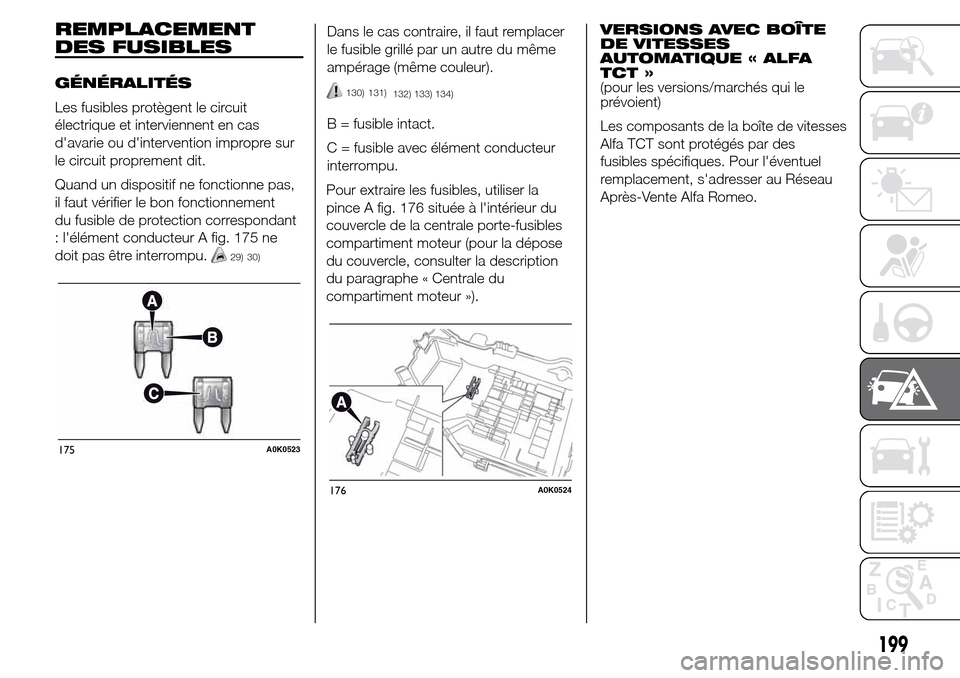

Les fusibles protègent le circuit
électrique et interviennent en cas
d'avarie ou d'intervention impropre sur
le circuit proprement dit.
Quand un dispositif ne fonctionne pas,
il faut vérifier le bon fonctionnement
du fusible de protection correspondant
: l'élément conducteur A fig. 175 ne
doit pas être interrompu.
29) 30)
Dans le cas contraire, il faut remplacer
le fusible grillé par un autre du même
ampérage (même couleur).
130) 131)
132) 133) 134)
B = fusible intact.
C = fusible avec élément conducteur
interrompu.
Pour extraire les fusibles, utiliser la
pince A fig. 176 située à l'intérieur du
couvercle de la centrale porte-fusibles
compartiment moteur (pour la dépose
du couvercle, consulter la description
du paragraphe « Centrale du
compartiment moteur »).VERSIONS AVEC BOÎTE
DE VITESSES
AUTOMATIQUE « ALFA
TCT »
(pour les versions/marchés qui le
prévoient)
Les composants de la boîte de vitesses
Alfa TCT sont protégés par des
fusibles spécifiques. Pour l'éventuel
remplacement, s'adresser au Réseau
Après-Vente Alfa Romeo.
175A0K0523
176A0K0524
199

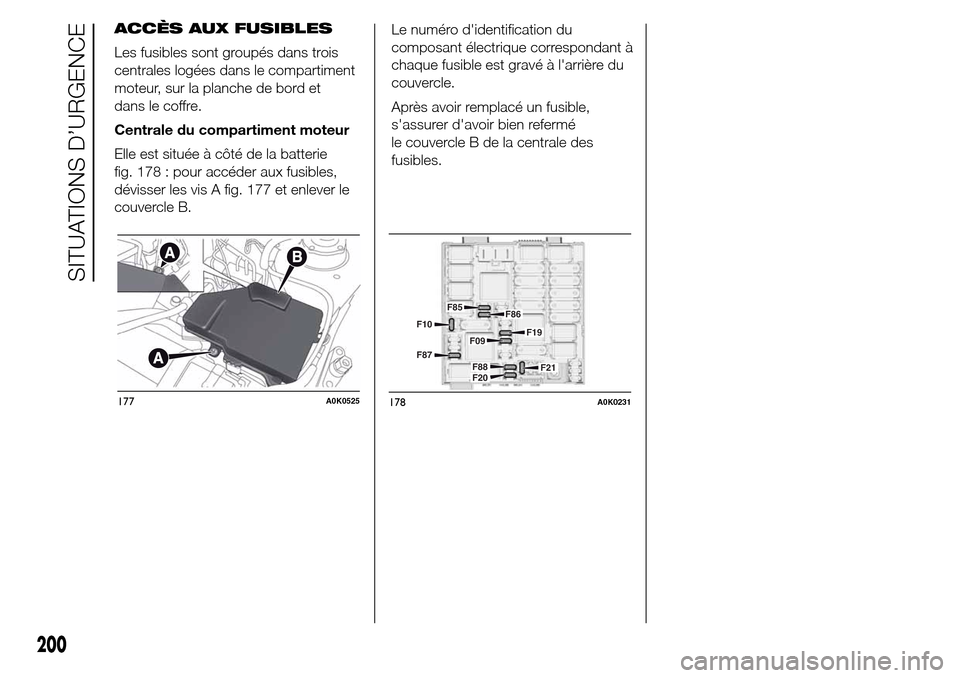

ACCÈS AUX FUSIBLES
Les fusibles sont groupés dans trois
centrales logées dans le compartiment
moteur, sur la planche de bord et
dans le coffre.
Centrale du compartiment moteur
Elle est située à côté de la batterie
fig. 178 : pour accéder aux fusibles,
dévisser les vis A fig. 177 et enlever le
couvercle B.Le numéro d'identification du
composant électrique correspondant à
chaque fusible est gravé à l'arrière du
couvercle.
Après avoir remplacé un fusible,
s'assurer d'avoir bien refermé
le couvercle B de la centrale des
fusibles.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
200
SITUATIONS D’URGENCE

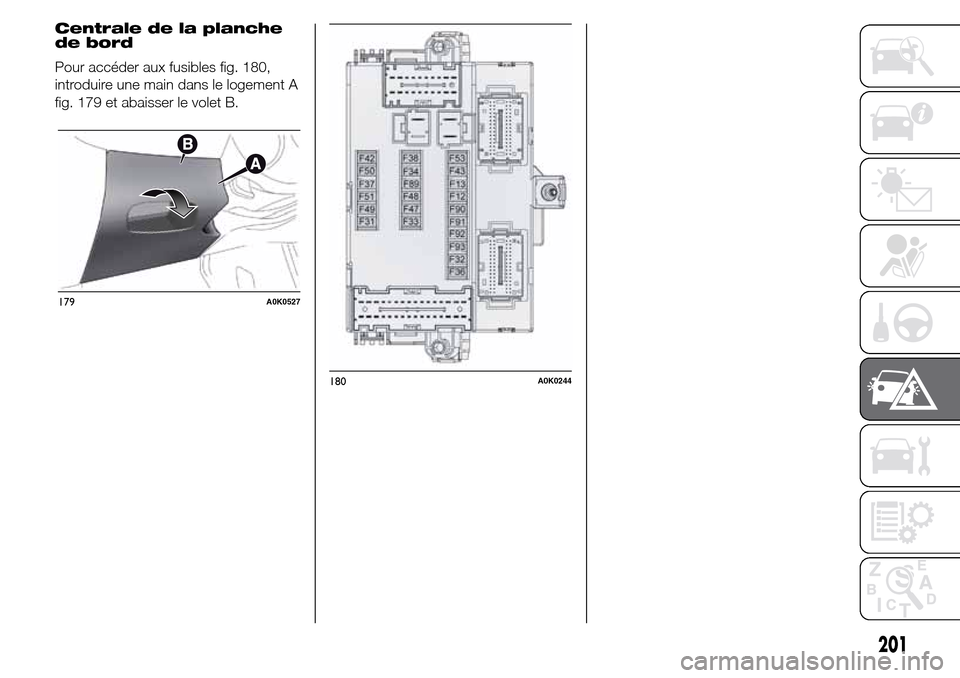

Centrale de la planche
de bord
Pour accéder aux fusibles fig. 180,
introduire une main dans le logement A
fig. 179 et abaisser le volet B.
179A0K0527
180A0K0244
201

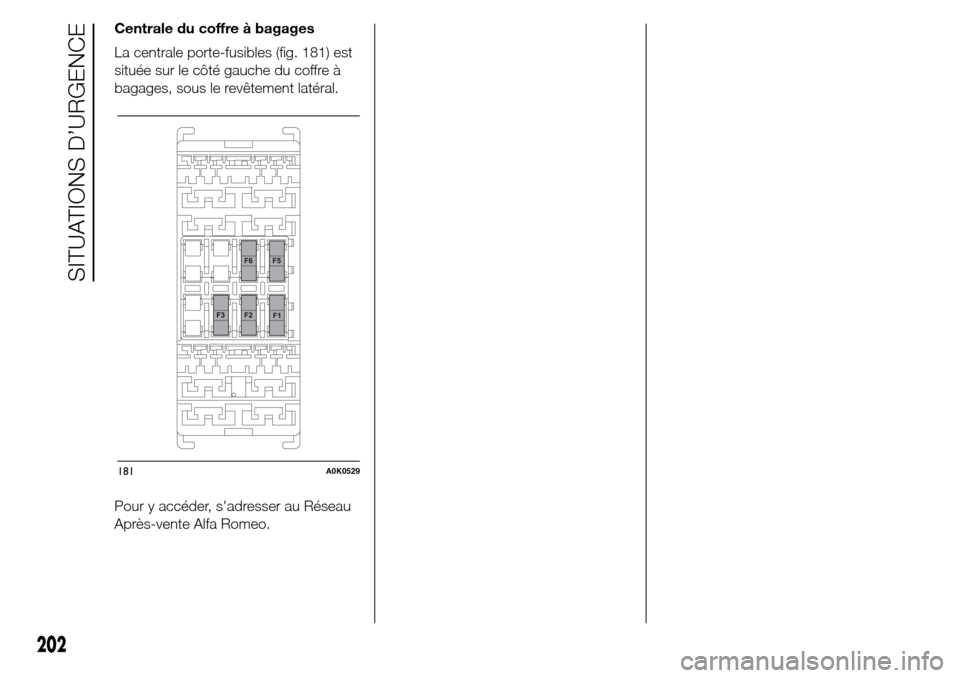

Centrale du coffre à bagages
La centrale porte-fusibles (fig. 181) est
située sur le côté gauche du coffre à
bagages, sous le revêtement latéral.
Pour y accéder, s'adresser au Réseau
Après-vente Alfa Romeo.
181A0K0529
202
SITUATIONS D’URGENCE

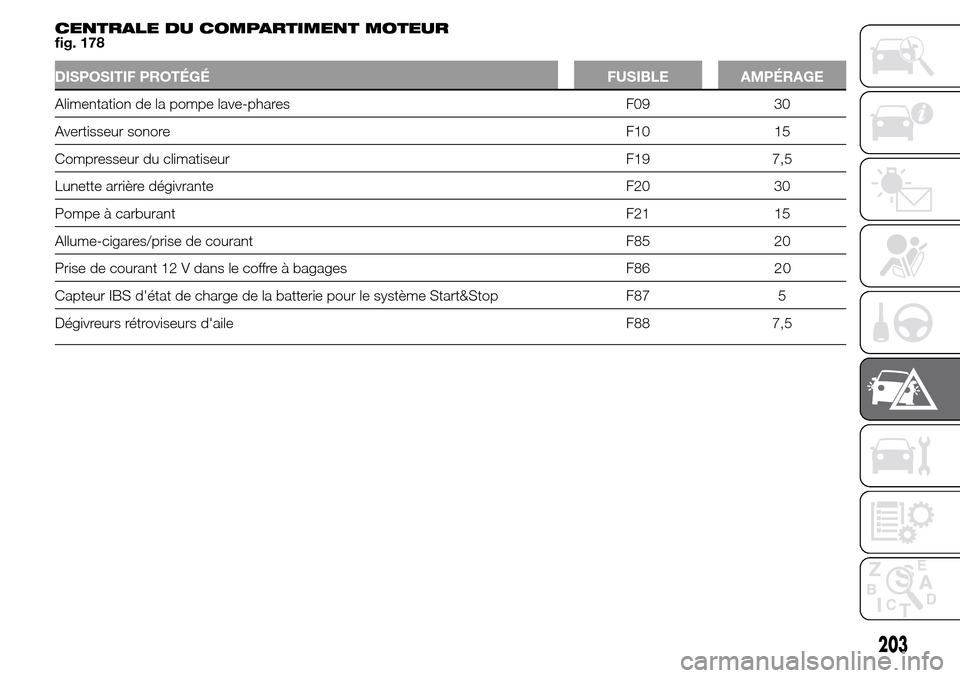

CENTRALE DU COMPARTIMENT MOTEUR
fig. 178
DISPOSITIF PROTÉGÉ FUSIBLE AMPÉRAGE
Alimentation de la pompe lave-phares F09 30
Avertisseur sonore F10 15
Compresseur du climatiseur F19 7,5
Lunette arrière dégivrante F20 30
Pompe à carburant F21 15
Allume-cigares/prise de courant F85 20
Prise de courant 12 V dans le coffre à bagages F86 2 0
Capteur IBS d'état de charge de la batterie pour le système Start&Stop F87 5
Dégivreurs rétroviseurs d'aile F88 7,5
203

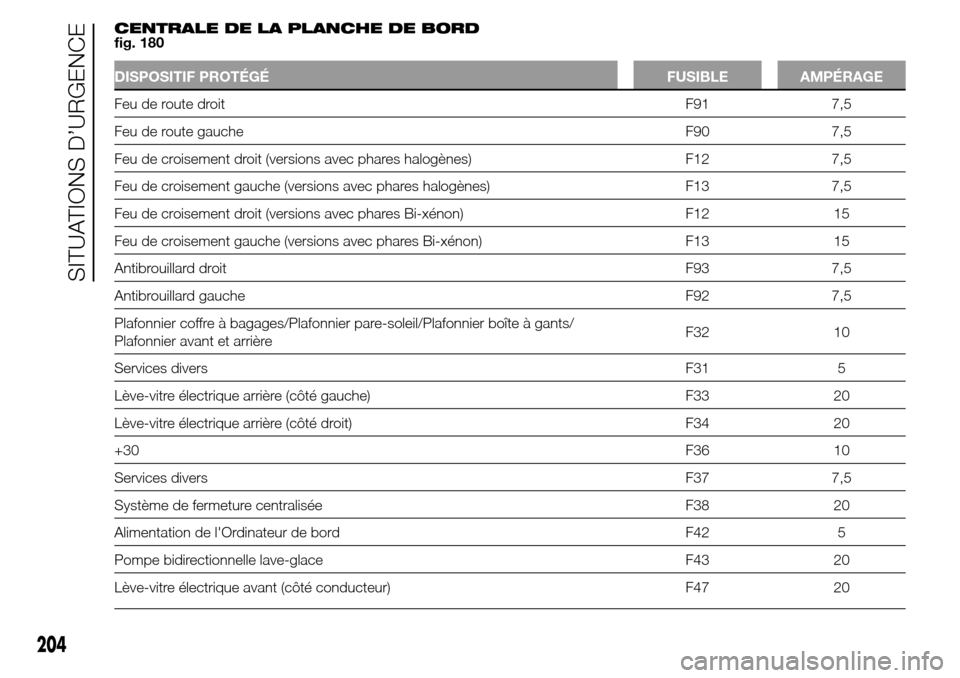

CENTRALE DE LA PLANCHE DE BORD
fig. 180
DISPOSITIF PROTÉGÉ FUSIBLE AMPÉRAGE
Feu de route droit F91 7,5
Feu de route gauche F90 7,5
Feu de croisement droit (versions avec phares halogènes) F12 7,5
Feu de croisement gauche (versions avec phares halogènes) F13 7,5
Feu de croisement droit (versions avec phares Bi-xénon) F12 15
Feu de croisement gauche (versions avec phares Bi-xénon) F13 15
Antibrouillard droit F93 7,5
Antibrouillard gauche F92 7,5
Plafonnier coffre à bagages/Plafonnier pare-soleil/Plafonnier boîte à gants/
Plafonnier avant et arrièreF32 10
Services diversF31 5
Lève-vitre électrique arrière (côté gauche) F33 20
Lève-vitre électrique arrière (côté droit) F34 20
+30F36 10
Services diversF37 7,5
Système de fermeture centralisée F38 20
Alimentation de l'Ordinateur de bord F42 5
Pompe bidirectionnelle lave-glace F43 20
Lève-vitre électrique avant (côté conducteur) F47 20
204
