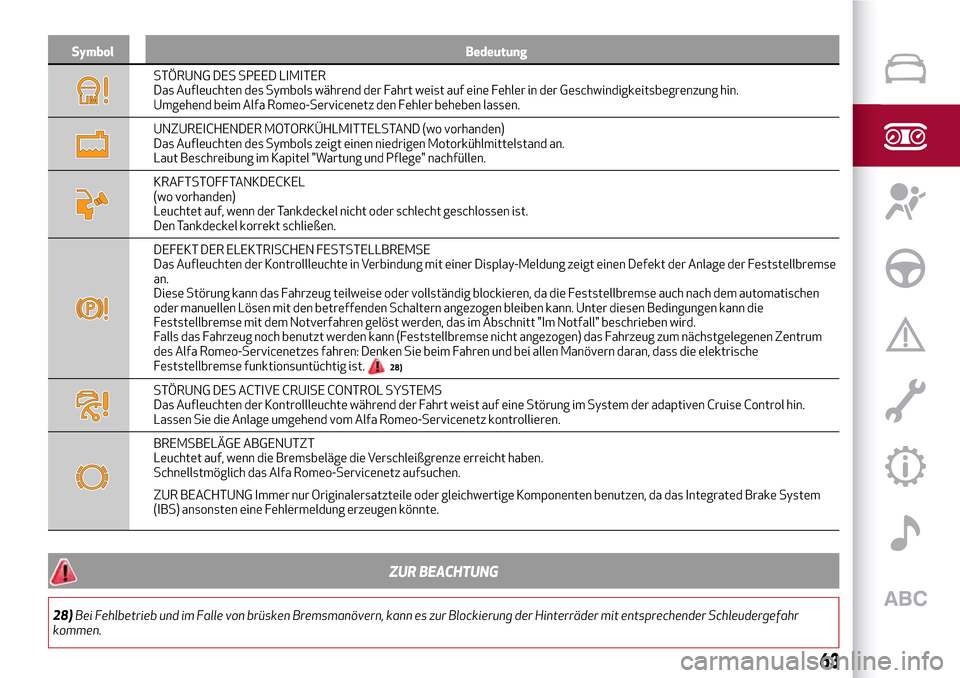

Symbol Bedeutung
STÖRUNG DES SPEED LIMITER
Das Aufleuchten des Symbols während der Fahrt weist auf eine Fehler in der Geschwindigkeitsbegrenzung hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
UNZUREICHENDER MOTORKÜHLMITTELSTAND (wo vorhanden)
Das Aufleuchten des Symbols zeigt einen niedrigen Motorkühlmittelstand an.
Laut Beschreibung im Kapitel "Wartung und Pflege" nachfüllen.
KRAFTSTOFFTANKDECKEL
(wo vorhanden)
Leuchtet auf, wenn der Tankdeckel nicht oder schlecht geschlossen ist.
Den Tankdeckel korrekt schließen.
DEFEKT DER ELEKTRISCHEN FESTSTELLBREMSE
Das Aufleuchten der Kontrollleuchte in Verbindung mit einer Display-Meldung zeigt einen Defekt der Anlage der Feststellbremse
an.
Diese Störung kann das Fahrzeug teilweise oder vollständig blockieren, da die Feststellbremse auch nach dem automatischen
oder manuellen Lösen mit den betreffenden Schaltern angezogen bleiben kann. Unter diesen Bedingungen kann die
Feststellbremse mit dem Notverfahren gelöst werden, das im Abschnitt "Im Notfall" beschrieben wird.
Falls das Fahrzeug noch benutzt werden kann (Feststellbremse nicht angezogen) das Fahrzeug zum nächstgelegenen Zentrum
des Alfa Romeo-Servicenetzes fahren: Denken Sie beim Fahren und bei allen Manövern daran, dass die elektrische
Feststellbremse funktionsuntüchtig ist.
28)
STÖRUNG DES ACTIVE CRUISE CONTROL SYSTEMS
Das Aufleuchten der Kontrollleuchte während der Fahrt weist auf eine Störung im System der adaptiven Cruise Control hin.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
BREMSBELÄGE ABGENUTZT
Leuchtet auf, wenn die Bremsbeläge die Verschleißgrenze erreicht haben.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
ZUR BEACHTUNG Immer nur Originalersatzteile oder gleichwertige Komponenten benutzen, da das Integrated Brake System
(IBS) ansonsten eine Fehlermeldung erzeugen könnte.
ZUR BEACHTUNG
28)Bei Fehlbetrieb und im Falle von brüsken Bremsmanövern, kann es zur Blockierung der Hinterräder mit entsprechender Schleudergefahr
kommen.
63

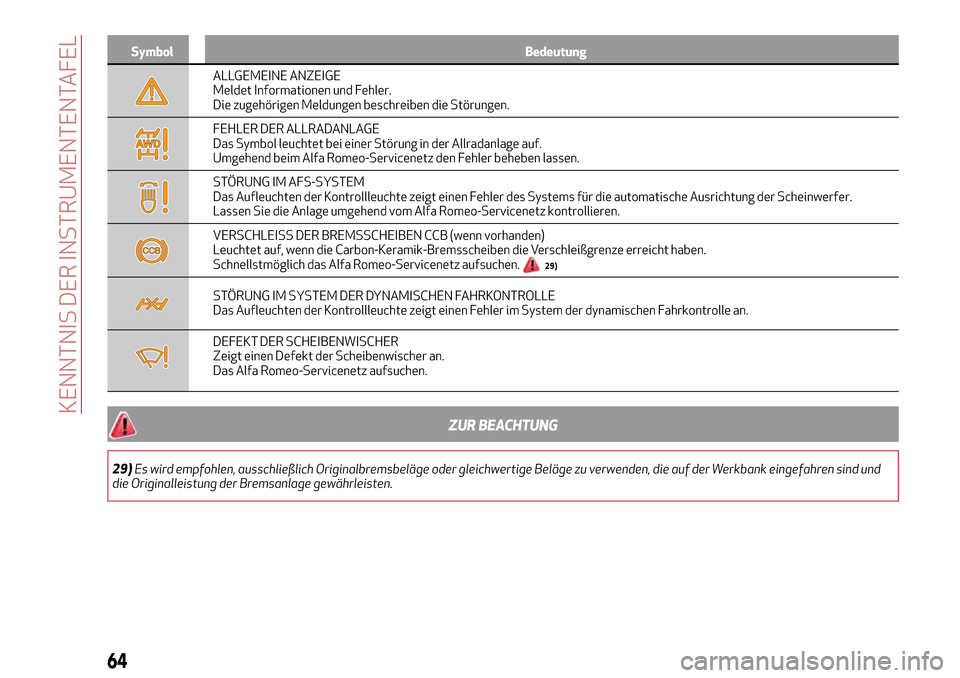

Symbol Bedeutung
ALLGEMEINE ANZEIGE
Meldet Informationen und Fehler.
Die zugehörigen Meldungen beschreiben die Störungen.
FEHLER DER ALLRADANLAGE
Das Symbol leuchtet bei einer Störung in der Allradanlage auf.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
STÖRUNG IM AFS-SYSTEM
Das Aufleuchten der Kontrollleuchte zeigt einen Fehler des Systems für die automatische Ausrichtung der Scheinwerfer.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
VERSCHLEISS DER BREMSSCHEIBEN CCB (wenn vorhanden)
Leuchtet auf, wenn die Carbon-Keramik-Bremsscheiben die Verschleißgrenze erreicht haben.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
29)
STÖRUNG IM SYSTEM DER DYNAMISCHEN FAHRKONTROLLE
Das Aufleuchten der Kontrollleuchte zeigt einen Fehler im System der dynamischen Fahrkontrolle an.
DEFEKT DER SCHEIBENWISCHER
Zeigt einen Defekt der Scheibenwischer an.
Das Alfa Romeo-Servicenetz aufsuchen.
ZUR BEACHTUNG
29)Es wird empfohlen, ausschließlich Originalbremsbeläge oder gleichwertige Beläge zu verwenden, die auf der Werkbank eingefahren sind und
die Originalleistung der Bremsanlage gewährleisten.
64
KENNTNIS DER INSTRUMENTENTAFEL

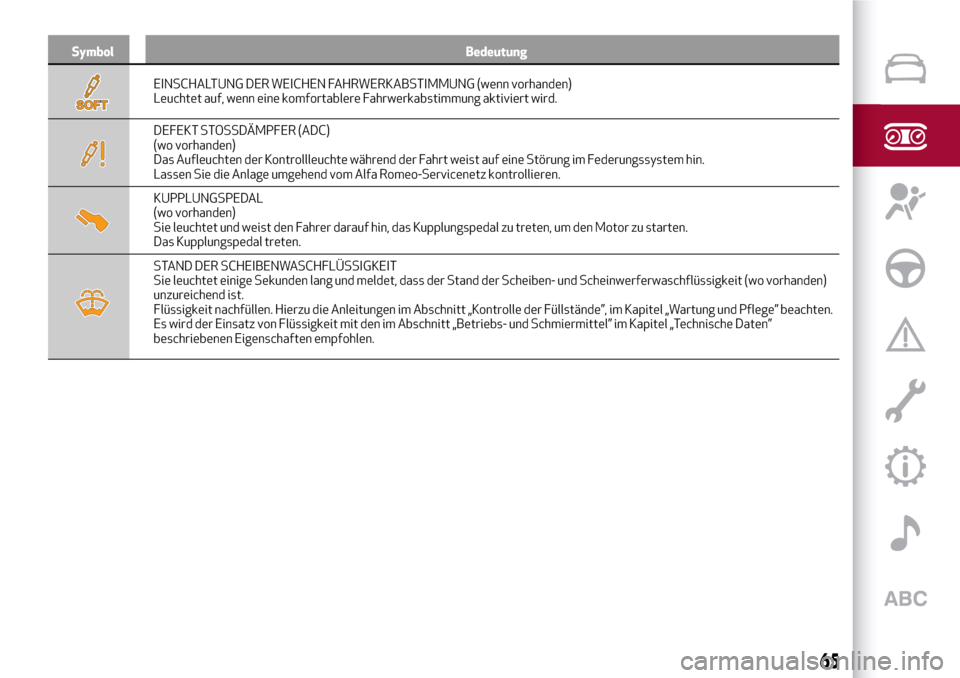

Symbol Bedeutung
EINSCHALTUNG DER WEICHEN FAHRWERKABSTIMMUNG (wenn vorhanden)
Leuchtet auf, wenn eine komfortablere Fahrwerkabstimmung aktiviert wird.
DEFEKT STOSSDÄMPFER (ADC)
(wo vorhanden)
Das Aufleuchten der Kontrollleuchte während der Fahrt weist auf eine Störung im Federungssystem hin.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
KUPPLUNGSPEDAL
(wo vorhanden)
Sie leuchtet und weist den Fahrer darauf hin, das Kupplungspedal zu treten, um den Motor zu starten.
Das Kupplungspedal treten.
STAND DER SCHEIBENWASCHFLÜSSIGKEIT
Sie leuchtet einige Sekunden lang und meldet, dass der Stand der Scheiben- und Scheinwerferwaschflüssigkeit (wo vorhanden)
unzureichend ist.
Flüssigkeit nachfüllen. Hierzu die Anleitungen im Abschnitt „Kontrolle der Füllstände”, im Kapitel „Wartung und Pflege” beachten.
Es wird der Einsatz von Flüssigkeit mit den im Abschnitt „Betriebs- und Schmiermittel” im Kapitel „Technische Daten”
beschriebenen Eigenschaften empfohlen.
65

Grüne Symbole
Symbol Bedeutung
ABBLENDLICHT (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des Abblendlichts auf.
EINGRIFF START&STOP-AUTOMATIK EVO
Die Kontrollleuchte leuchtet bei Aktivierung der Start&Stop-Automatik Evo auf (Ausschalten des Motors).
Durch ein erneutes Starten des Motors geht die Leuchte aus (für den Neustart des Motors gelten die Angaben im Abschnitt
„Start&Stop-Automatik Evo” im Kapitel „Anlassen und Fahren”).
CRUISE CONTROL SYSTEM
Das Symbol leuchtet bei Aktivierung des Cruise Control Systems auf.
Blaue Symbole
Symbol Bedeutung
AUTOMATISCHES FERNLICHT (Automatic High Beam) (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim automatischen Einschalten des Fernlichts auf.
FERNLICHT (auf dem 7" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des Fernlichts auf.
66
KENNTNIS DER INSTRUMENTENTAFEL

Dieses Kapitel ist sehr wichtig: Es beschreibt die zum Fahrzeug
gehörenden Sicherheitssysteme mit den Anleitungen für einen
korrekten Einsatz.
SICHERHEIT
AKTIVE SICHERHEITSSYSTEME . . ...................68
FAHRERASSISTENZSYSTEME......................72
INSASSENSCHUTZSYSTEME......................82
SICHERHEITSGURTE............................82
SBA-SYSTEM (Seat Belt Alert)......................84
GURTSTRAFFER...............................85
KINDERSCHUTZSYSTEME........................88
ZUSÄTZLICHES SCHUTZSYSTEM (SRS) - AIRBAG .........100

AKTIVE SICHERHEITSSYSTEME
Das Fahrzeug kann mit folgenden aktiven
Sicherheitsvorrichtungen ausgestattet
werden:
ABS (Anti-Lock Brakes)
DTC (Drive Train Control)
ESC (Electronic Stability Control)
TC (Traction Control)
PBA (Panic Brake Assist)
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque)
ATV (Alfa™ Active Torque Vectoring).
Die Funktionsweise der Systeme wird auf
folgenden Seiten erläutert.
Antiblockiersystem ABS (Anti-Lock
Braking System)
Es ist ein System, ein Bestandteil des
Bremssystems, das das Blockieren und
folglich den Schlupf von einem oder
mehreren Rädern verhindert, und zwar
bei jeglichem Zustand der
Straßenoberfläche und der Intensität der
Bremswirkung, wobei auf diese Weise die
Kontrolle über das Fahrzeug, auch bei
Notbremsungen gewährleistet wird und
die Bremswege optimiert werden.
Das System greift bei Bremsvorgängen
kurz vor dem Blockieren der Räder ein, z.
B. bei Notbremsungen oder schwacher
Haftung, wo die Räder häufiger
blockieren.
Das System verbessert auch dieFahrzeugkontrolle und -stabilität beim
Bremsen auf Untergründen mit
unterschiedlicher Haftung auf der
rechten und linken Seite.
Die Anlage wird durch das EBD-System
(Electronic Braking Force Distribution)
optimiert, das die Bremswirkung ideal
auf Vorder- und Hinterräder verteilt.
Eingriff des Systems
Das ABS-System des Fahrzeugs ist mit
der Funktion "brake by wire“ (Integrated
Brake System - IBS) ausgestattet. Bei
diesem System wird der Bremsbefehl
durch Treten des Bremspedals nicht mehr
hydraulisch, sondern elektrisch
übertragen; die leichte Pulsation, die
beim Bremsen des traditionellen Typs
fühlbar war, ist daher jetzt nicht mehr
wahrzunehmen.
30) 31) 32) 33) 34) 35)
DTC-SYSTEM (Drag Torque Control)(wo vorhanden)
Einige Versionen dieses Fahrzeugs sind
mit Allradantrieb (AWD) ausgestattet,
der bei Bedarf aktiviert werden kann und
für zahlreiche Fahr- und
Fahrbahnbedingungen optimalen Antrieb
bietet. Das System reduziert den
Radschlupf auf ein Minimum und verteilt
das Drehmoment automatisch nach
Bedarf auf die Vorder- und Hinterräder.
Um die Kraftstoffersparnis zumaximieren, schaltet das Fahrzeug
automatisch vom Allradantrieb (AWD)
auf Hinterradantrieb (RWD) um, wenn die
Straßen- und Umgebungsverhältnisse
das Fahren ohne Radschlupf gestatten.
Wenn die Straßen- und
Umgebungsbedingungen eine höhere
Traktion erfordern, schaltet das Fahrzeug
automatisch auf den AWD-Modus.
36)
Der Fahrmodus, RWD oder AWD, wird auf
dem Display der Instrumententafel
angezeigt.
ZUR BEACHTUNG Leuchtet nach dem
Anlassen des Motors oder während der
Fahrt das Symbol einer Störung der
Anlage auf, weist das auf einen
fehlerhaften Betrieb des AWD-Systems
hin. Sollte diese Meldung mehrfach
eingeblendet werden, empfiehlt es sich,
die Anlage überprüfen zu lassen.
37)
ESC-SYSTEM (Electronic Stability
Control)
Das ESC-System verbessert die
Kontrolle und die Stabilität des
Fahrzeugs unter verschiedensten
Fahrbedingungen.
Das ESC-System korrigiert die Unter-
und Übersteuerung des Fahrzeugs und
verlagert die Bremskraft auf die richtigen
Räder. Auch das vom Motor abgegebene
68
SICHERHEIT

Drehmoment kann verringert werden, um
eine bessere Fahrzeugkontrolle zu
gewährleisten.
Das ESC-System verwendet im Fahrzeug
installierte Sensoren zur Verarbeitung
der vom Fahrer eingeschlagenen
Fahrtrichtung und vergleicht diese mit
der effektiven Fahrtrichtung des
Fahrzeugs. Weicht die gewünschte von
der effektiven Fahrtrichtung ab, greift
das ESC-System ein und sorgt für eine
entsprechende Unter- und
Übersteuerung des Fahrzeugs.

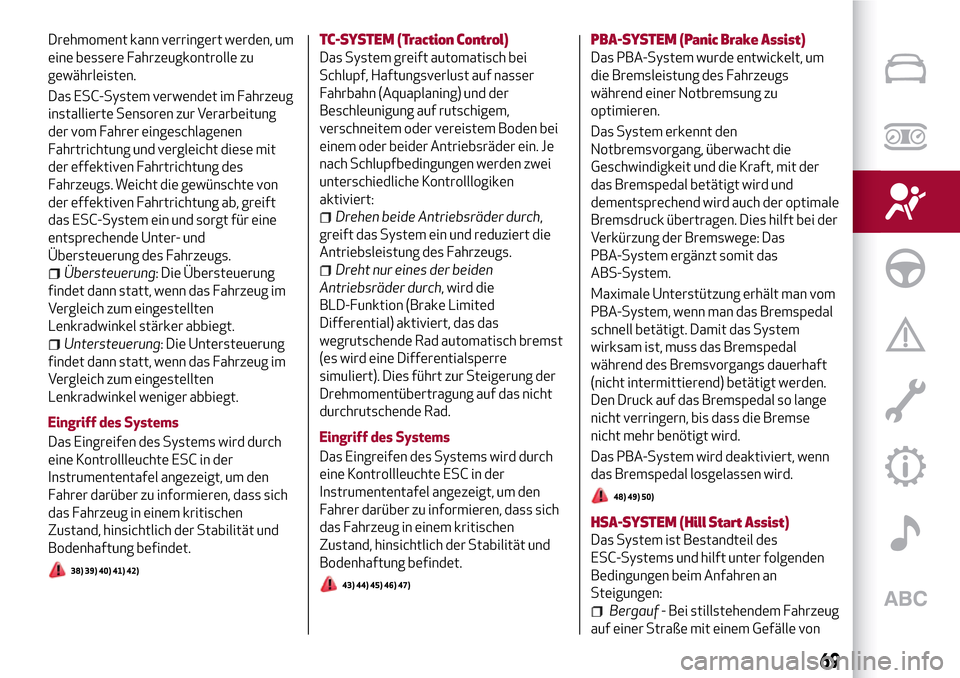

Übersteuerung: Die Übersteuerung
findet dann statt, wenn das Fahrzeug im
Vergleich zum eingestellten
Lenkradwinkel stärker abbiegt.
Untersteuerung: Die Untersteuerung
findet dann statt, wenn das Fahrzeug im
Vergleich zum eingestellten
Lenkradwinkel weniger abbiegt.
Eingriff des Systems
Das Eingreifen des Systems wird durch
eine Kontrollleuchte ESC in der
Instrumententafel angezeigt, um den
Fahrer darüber zu informieren, dass sich
das Fahrzeug in einem kritischen
Zustand, hinsichtlich der Stabilität und
Bodenhaftung befindet.
38) 39) 40) 41) 42)
TC-SYSTEM (Traction Control)
Das System greift automatisch bei
Schlupf, Haftungsverlust auf nasser
Fahrbahn (Aquaplaning) und der
Beschleunigung auf rutschigem,
verschneitem oder vereistem Boden bei
einem oder beider Antriebsräder ein. Je
nach Schlupfbedingungen werden zwei
unterschiedliche Kontrolllogiken
aktiviert:
Drehen beide Antriebsräder durch,
greift das System ein und reduziert die
Antriebsleistung des Fahrzeugs.
Dreht nur eines der beiden
Antriebsräder durch, wird die
BLD-Funktion (Brake Limited
Differential) aktiviert, das das
wegrutschende Rad automatisch bremst
(es wird eine Differentialsperre
simuliert). Dies führt zur Steigerung der
Drehmomentübertragung auf das nicht
durchrutschende Rad.
Eingriff des Systems
Das Eingreifen des Systems wird durch
eine Kontrollleuchte ESC in der
Instrumententafel angezeigt, um den
Fahrer darüber zu informieren, dass sich
das Fahrzeug in einem kritischen
Zustand, hinsichtlich der Stabilität und
Bodenhaftung befindet.
43) 44) 45) 46) 47)
PBA-SYSTEM (Panic Brake Assist)
Das PBA-System wurde entwickelt, um
die Bremsleistung des Fahrzeugs
während einer Notbremsung zu
optimieren.
Das System erkennt den
Notbremsvorgang, überwacht die
Geschwindigkeit und die Kraft, mit der
das Bremspedal betätigt wird und
dementsprechend wird auch der optimale
Bremsdruck übertragen. Dies hilft bei der
Verkürzung der Bremswege: Das
PBA-System ergänzt somit das
ABS-System.
Maximale Unterstützung erhält man vom
PBA-System, wenn man das Bremspedal
schnell betätigt. Damit das System
wirksam ist, muss das Bremspedal
während des Bremsvorgangs dauerhaft
(nicht intermittierend) betätigt werden.
Den Druck auf das Bremspedal so lange
nicht verringern, bis dass die Bremse
nicht mehr benötigt wird.
Das PBA-System wird deaktiviert, wenn
das Bremspedal losgelassen wird.
48) 49) 50)
HSA-SYSTEM (Hill Start Assist)
Das System ist Bestandteil des
ESC-Systems und hilft unter folgenden
Bedingungen beim Anfahren an
Steigungen:
Bergauf- Bei stillstehendem Fahrzeug
auf einer Straße mit einem Gefälle von
69

über 5 %, laufendem Motor, betätigtem
Bremspedal und Schalthebel im Leerlauf
oder eingelegtem Gang (nicht der
Rückwärtsgang),
Bergab- Bei stillstehendem Fahrzeug
auf einer Straße mit einem Gefälle von
über 5 %, laufendem Motor, betätigtem
Bremspedal und eingelegtem
Rückwärtsgang.
Beim Anlassen hält das Steuergerät des
ESC-Systems den Bremsdruck an den
Rädern bei, bis die für die Anfahrt
notwendige Motordrehzahl erreicht ist,
auf jeden Fall für maximal 2 Sekunden.
Dadurch ist es möglich, bequem den
rechten Fuß vom Brems- auf das
Gaspedal zu setzen.
Wenn nach Ablauf von 2 Sekunden das
Anfahren noch nicht erfolgt ist, schaltet
das System automatisch aus und der
Bremsdruck lässt allmählich nach.
Während der Bremsdruck nachlässt
könnte ein typisches Geräusch für das
mechanische Lösen der Bremsen zu
hören sein, das auf die bevorstehende
Bewegung des Fahrzeugs hinweist.
51) 52)
SYSTEM AST (Alfa™ Steering Torque)
53)
Die AST-Funktion nutzt die Integration
des ESC-Systems mit der elektrischen
Servolenkung, um das Sicherheitsniveau
des gesamten Fahrzeugs zu optimieren.
In kritischen Situationen (Bremswirkung
bei unterschiedlicher Bodenhaftung)
sorgt das ESC-System über die Funktion
AST dafür, dass die Lenkung einen
Drehmomentbeitrag auf das Lenkrad
überträgt, so dass der Fahrer das
korrekte Lenkmanöver durchführt.
Die koordinierte Aktion von Bremsen und
Lenkung steigert die Sicherheit und die
Kontrolle des Fahrzeugs.
SYSTEM ATV (Alfa™ Active Torque
Vectoring)
Die Fahrdynamikregelung sorgt für die
optimale Drehmomentverteilung
zwischen beiden Antriebsrädern einer
Achse. Das ATV-System verbessert die
Bodenhaftung in Kurven, indem es ein
höheres Antriebsdrehmoment auf das
Außenrad überträgt.
Da in Kurven die Außenräder eines Autos
eine längere Strecke als die Innenräder
zurücklegen und daher schneller drehen,
führt die verstärkte Antriebskraft auf
das hintere Außenrad zu einer besseren
Stabilität und verhindert den Effekt des
Untersteuerns. Beim Untersteuern neigtdas Auto dazu, auf das Äußere der Kurve
zuzusteuern; in dieser Situation ist die
Seitenkraft, der das Fahrzeug unterliegt,
höher als die Radführungskraft. In dem
Fall ist das Fahrzeug nicht mehr in der
Lage, der vom Fahrer über das Lenkrad
vorgegebenen Fahrspur zu halten.
ZUR BEACHTUNG
30)Für die maximale Wirksamkeit der
Bremsanlage ist eine Einlaufzeit von
ungefähr 500 km notwendig: In dieser Zeit
sind starke, wiederholte oder lang
anhaltende Bremsvorgänge zu vermeiden.
31)Wenn das ABS anspricht, zeigt dies an,
dass die Haftgrenze der Reifen auf dem
Straßenbelag den Grenzbereich erreicht hat:
Sie müssen also langsamer fahren und die
Fahrt der gegebenen Haftfähigkeit
anpassen.
32)Das ABS-System ist selbstverständlich
nicht imstande, die physischen Gesetze oder
die durch den Zustand des Straßenmantels
erreichte Haftung zu verändern.
33)Das ABS-System kann keine Unfälle
verhindern, auch nicht diejenigen, die auf
eine zu schnelle Kurvenfahrt, auf Fahren auf
Straßen mit schlechter Bodenhaftung oder
auf Aquaplaning zurückzuführen sind
34)Die Leistungen des ABS-Systems dürfen
nie auf eine unverantwortliche und
gefährliche Weise getestet werden: Die
Sicherheit des Fahrers, der
Fahrzeuginsassen und der anderen
Verkehrsteilnehmer darf nie in Frage
gestellt werden.
70
SICHERHEIT
