2016 Alfa Romeo Giulia Betriebsanleitung (in German)

Dieser Teil der Betriebsanleitung liefert alle nützlichen
Informationen, um die Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt einzusetzen.
KENNTNIS DER INSTRUMENTENTAFEL
INSTRUMENTENTAFEL UND BORDINSTRUMENTE.........40
DISPLAY....................................42
KONTROLLLEUCHTEN UND MELDUNGEN...............49

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
3.5” TFT DISPLAY
1. Drehzahlmesser 2. Digitale Motoröltemperaturanzeige mit Kontrollleuchte für Höchsttemperatur 3. TFT
Display 4. Digitale Kraftstoffanzeige (das Dreieck auf der linken Seite des Symbols gibt an, auf welcher Seite des Fahrzeugs sich
der Kraftstoffeinfüllstutzen befindet) 5. Tachometer (Geschwindigkeitsanzeige)
4305026S0001EM
40
KENNTNIS DER INSTRUMENTENTAFEL

VERSION MIT 7” TFT DISPLAY
1. Drehzahlmesser 2. Digitale Motoröltemperaturanzeige mit Kontrollleuchte für Höchsttemperatur 3. TFT
Display 4. Digitale Kraftstoffanzeige (das Dreieck auf der linken Seite des Symbols gibt an, auf welcher Seite des Fahrzeugs sich
der Kraftstoffeinfüllstutzen befindet) 5. Tachometer (Geschwindigkeitsanzeige)
Neben den Unterschieden, die sich auf das Display beziehen, kann die Instrumentafel auch kleine Unterschiede in bezug auf die
Version oder des Zielmarkts des Fahrzeugs vorweisen.
4405026S0003EM
41

DISPLAY
BESCHREIBUNG
Das Fahrzeug kann mit einem TFT-Display mit 3,5“ oder 7“ Bildschirm ausgestattet werden.
KONFIGURIERBARES TFT-DISPLAY
Beim Betrieb ist das Display in mehrere Bereiche unterteilt, in denen die Fahrdaten, die Warnungen und Fehlermeldungen angezeigt
werden. Die Abbildung Abb. 45 zeigt das Layout der Displays mit den verschiedenen Bereichen.
4505036S0001EM
42
KENNTNIS DER INSTRUMENTENTAFEL

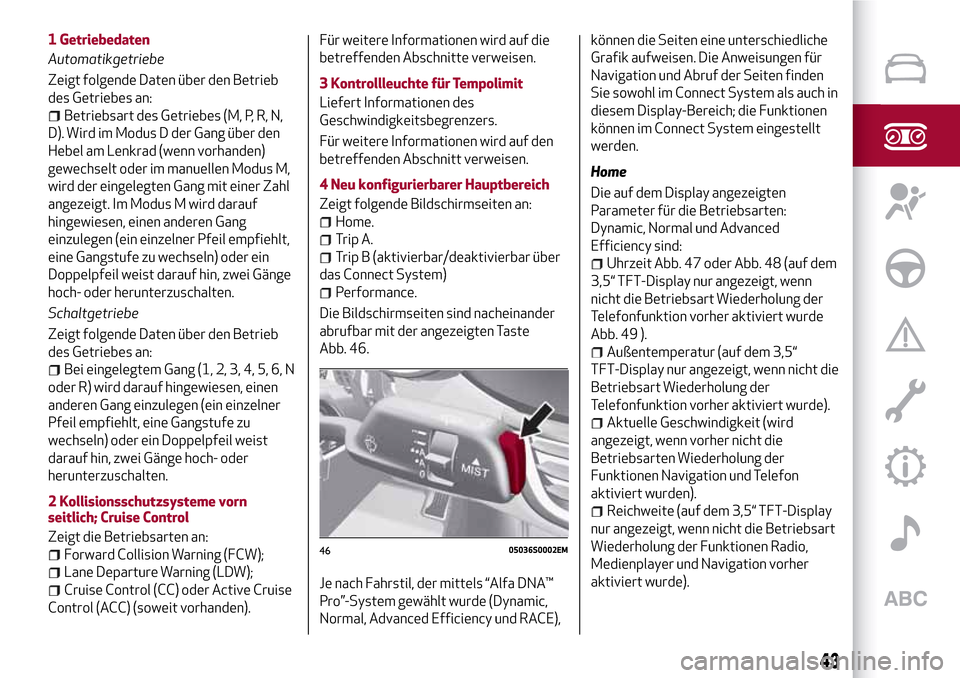

1 Getriebedaten
Automatikgetriebe
Zeigt folgende Daten über den Betrieb
des Getriebes an:
Betriebsart des Getriebes (M, P, R, N,
D). Wird im Modus D der Gang über den
Hebel am Lenkrad (wenn vorhanden)
gewechselt oder im manuellen Modus M,
wird der eingelegten Gang mit einer Zahl
angezeigt. Im Modus M wird darauf
hingewiesen, einen anderen Gang
einzulegen (ein einzelner Pfeil empfiehlt,
eine Gangstufe zu wechseln) oder ein
Doppelpfeil weist darauf hin, zwei Gänge
hoch- oder herunterzuschalten.
Schaltgetriebe
Zeigt folgende Daten über den Betrieb
des Getriebes an:
Bei eingelegtem Gang (1, 2, 3, 4, 5, 6, N
oder R) wird darauf hingewiesen, einen
anderen Gang einzulegen (ein einzelner
Pfeil empfiehlt, eine Gangstufe zu
wechseln) oder ein Doppelpfeil weist
darauf hin, zwei Gänge hoch- oder
herunterzuschalten.
2 Kollisionsschutzsysteme vorn
seitlich; Cruise Control
Zeigt die Betriebsarten an:
Forward Collision Warning (FCW);
Lane Departure Warning (LDW);
Cruise Control (CC) oder Active Cruise
Control (ACC) (soweit vorhanden).Für weitere Informationen wird auf die
betreffenden Abschnitte verweisen.
3 Kontrollleuchte für Tempolimit
Liefert Informationen des
Geschwindigkeitsbegrenzers.
Für weitere Informationen wird auf den
betreffenden Abschnitt verweisen.
4 Neu konfigurierbarer Hauptbereich
Zeigt folgende Bildschirmseiten an:
Home.
Trip A.
Trip B (aktivierbar/deaktivierbar über
das Connect System)
Performance.
Die Bildschirmseiten sind nacheinander
abrufbar mit der angezeigten Taste
Abb. 46.
Je nach Fahrstil, der mittels “Alfa DNA™
Pro”-System gewählt wurde (Dynamic,
Normal, Advanced Efficiency und RACE),können die Seiten eine unterschiedliche
Grafik aufweisen. Die Anweisungen für
Navigation und Abruf der Seiten finden
Sie sowohl im Connect System als auch in
diesem Display-Bereich; die Funktionen
können im Connect System eingestellt
werden.
Home
Die auf dem Display angezeigten
Parameter für die Betriebsarten:
Dynamic, Normal und Advanced
Efficiency sind:
Uhrzeit Abb. 47 oder Abb. 48 (auf dem
3,5“ TFT-Display nur angezeigt, wenn
nicht die Betriebsart Wiederholung der
Telefonfunktion vorher aktiviert wurde
Abb. 49 ).
Außentemperatur (auf dem 3,5“
TFT-Display nur angezeigt, wenn nicht die
Betriebsart Wiederholung der
Telefonfunktion vorher aktiviert wurde).
Aktuelle Geschwindigkeit (wird
angezeigt, wenn vorher nicht die
Betriebsarten Wiederholung der
Funktionen Navigation und Telefon
aktiviert wurden).
Reichweite (auf dem 3,5“ TFT-Display
nur angezeigt, wenn nicht die Betriebsart
Wiederholung der Funktionen Radio,
Medienplayer und Navigation vorher
aktiviert wurde).
4605036S0002EM
43

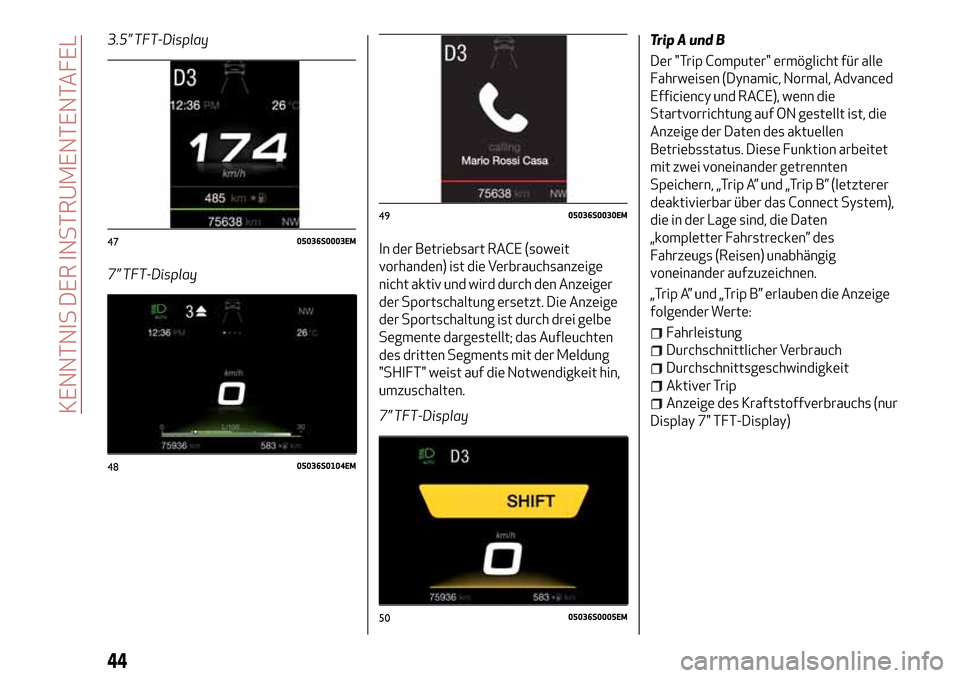

3.5” TFT-Display
7” TFT-DisplayIn der Betriebsart RACE (soweit
vorhanden) ist die Verbrauchsanzeige
nicht aktiv und wird durch den Anzeiger
der Sportschaltung ersetzt. Die Anzeige
der Sportschaltung ist durch drei gelbe
Segmente dargestellt; das Aufleuchten
des dritten Segments mit der Meldung
"SHIFT" weist auf die Notwendigkeit hin,
umzuschalten.
7” TFT-DisplayTrip A und B
Der "Trip Computer" ermöglicht für alle
Fahrweisen (Dynamic, Normal, Advanced
Efficiency und RACE), wenn die
Startvorrichtung auf ON gestellt ist, die
Anzeige der Daten des aktuellen
Betriebsstatus. Diese Funktion arbeitet
mit zwei voneinander getrennten
Speichern, „Trip A” und „Trip B” (letzterer
deaktivierbar über das Connect System),
die in der Lage sind, die Daten
„kompletter Fahrstrecken” des
Fahrzeugs (Reisen) unabhängig
voneinander aufzuzeichnen.
„Trip A” und „Trip B” erlauben die Anzeige
folgender Werte:
Fahrleistung
Durchschnittlicher Verbrauch
Durchschnittsgeschwindigkeit
Aktiver Trip
Anzeige des Kraftstoffverbrauchs (nur
Display 7" TFT-Display)
4705036S0003EM
4805036S0104EM
4905036S0030EM
5005036S0005EM
44
KENNTNIS DER INSTRUMENTENTAFEL

3.5” TFT-Display
7” TFT-Display
Für die Rückstellung der Größen die
Taste auf dem rechten Hebel
Abb. 53 drücken und gedrückt halten.Performance
Die angezeigten Parameter
unterscheiden sich je nach aktivem
Fahrmodus. Folgende Fahrmodi können
über das System “Alfa DNA™ Pro”
gewählt werden:
Normal,
3.5” TFT-Display7” TFT-Display
Die Bildschirmseite zeigt grafisch einige
Parameter, die eng mit der Effizienz des
Fahrstils hinsichtlich der
Kraftstoffersparnis verknüpft sind.Advanced Efficiency,
3.5” TFT-Display
5105036S0006EM
5205036S0107EM
5305036S0002EM
5405036S0008EM
5505036S0009EM
5605036S0010EM
45

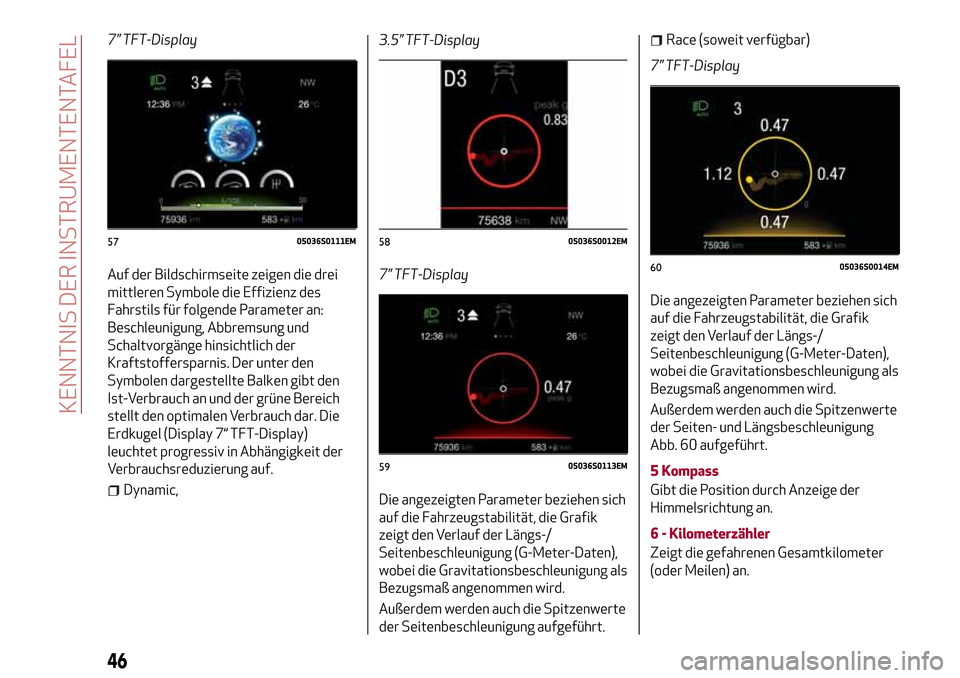

7” TFT-Display
Auf der Bildschirmseite zeigen die drei
mittleren Symbole die Effizienz des
Fahrstils für folgende Parameter an:
Beschleunigung, Abbremsung und
Schaltvorgänge hinsichtlich der
Kraftstoffersparnis. Der unter den
Symbolen dargestellte Balken gibt den
Ist-Verbrauch an und der grüne Bereich
stellt den optimalen Verbrauch dar. Die
Erdkugel (Display 7“ TFT-Display)
leuchtet progressiv in Abhängigkeit der
Verbrauchsreduzierung auf.
Dynamic,3.5” TFT-Display
7” TFT-Display
Die angezeigten Parameter beziehen sich
auf die Fahrzeugstabilität, die Grafik
zeigt den Verlauf der Längs-/
Seitenbeschleunigung (G-Meter-Daten),
wobei die Gravitationsbeschleunigung als
Bezugsmaß angenommen wird.
Außerdem werden auch die Spitzenwerte
der Seitenbeschleunigung aufgeführt.
Race (soweit verfügbar)
7” TFT-Display
Die angezeigten Parameter beziehen sich
auf die Fahrzeugstabilität, die Grafik
zeigt den Verlauf der Längs-/
Seitenbeschleunigung (G-Meter-Daten),
wobei die Gravitationsbeschleunigung als
Bezugsmaß angenommen wird.
Außerdem werden auch die Spitzenwerte
der Seiten- und Längsbeschleunigung
Abb. 60 aufgeführt.
5 Kompass
Gibt die Position durch Anzeige der
Himmelsrichtung an.
6 - Kilometerzähler
Zeigt die gefahrenen Gesamtkilometer
(oder Meilen) an.
5705036S0111EM5805036S0012EM
5905036S0113EM
6005036S0014EM
46
