2016 Alfa Romeo Giulia Betriebsanleitung (in German)

MOTOR
Motor 2.2 JTD 136 PS 150 PS 180 PS
ZyklusDiesel
Diesel Diesel
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 83 / 99 83 / 99 83 / 99
Gesamthubraum (cm³) 2143 2143 2143
Verdichtungsverhältnis 15,5 15,5 15,5
Max. Leistung (EWG) (kW) 100 110 132
Max. Leistung (EWG) (PS) 136 150 180
Entsprechende Drehzahl (U/min) 4000 4250 3750
Max. Drehmoment (EWG) (Nm) Schaltgetriebe 380 380 380
Max. Drehmoment (EWG) (kgm) Schaltgetriebe 38,75 38,75 38,75
Entsprechende Drehzahl (U/min) 1500 1500 1500
Max. Drehmoment (EWG) (kgm) Automatikgetriebe 450 450 450
Max. Drehmoment (EWG) (kgm) Automatikgetriebe 45,89 45,89 45,89
Entsprechende Drehzahl (U/min) 1750 1750 1750
KraftstoffDiesel für Kraftfahrzeuge (Spezifikation EN590)
167

FELGEN UND REIFEN
SERIENMÄSSIGE FELGEN UND REIFEN
160)
Version Felgen Reifen Winterreifen
Motor 2.2 JTD16x7J205/60R16 3S 92V
225/55 R16 3S 95W—
17x7,5J225/50 R17 3S 94W
225/50 R17 3S RUNFLAT 94W225/50 R17 94H
18x8J — 225/45 R18 91H
VORN
18x8J(*)
VORN
225/45 R18 3S RUNFLAT
91W
(*)—
HINTEN
18x9J
(*)
HINTEN
255/40 R18 3S RUNFLAT
95W
(*)—
VORN
19x8J
(+)
VORN
225/40 R19 3S RUNFLAT
89W
(+)—
HINTEN
19x9J
(+)
HINTEN
255/35 R19 3S RUNFLAT
92W
(+)—
(*) Passende Felgen/Reifen
(+) Passende Felgen/Reifen
168
TECHNISCHE DATEN

FÜLLDRUCK BEI KALTEM REIFEN
Bei warmgelaufenem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten
Wert des Reifendrucks kalt kontrollieren.
Sollte ein Anheben des Fahrzeugs erforderlich sein, die Angaben in Abschnitt „Anheben des Fahrzeugs” im Kapitel „Im Notfall”
beachten.
Motor 2.2 JTD
ReifenLeer/halb beladen Voll beladen
Vorn Hinten Vorn Hinten
205/60 R16 3S 2,7 2,9 2,7 2,9
225/55
R16 3S 2,2 2,4 2,7 3,0
225/50 R17
2,2
(*)2,4(*)2,7(*)3,0(*)
225/45 R18 2,2 2,4 2,7 3,0
225/45 R18 3S RTF 2,0 — 2,4 —
255/40 R18 3S RTF — 2,2 — 2,6
225/40 R19 3S RTF 2,3 — 2,7 —
255/35 R19 3S RTF — 2,3 — 2,9
(*) Geeignete Drücke für alle Reifentypen (Sommerreifen und Winterreifen)
169

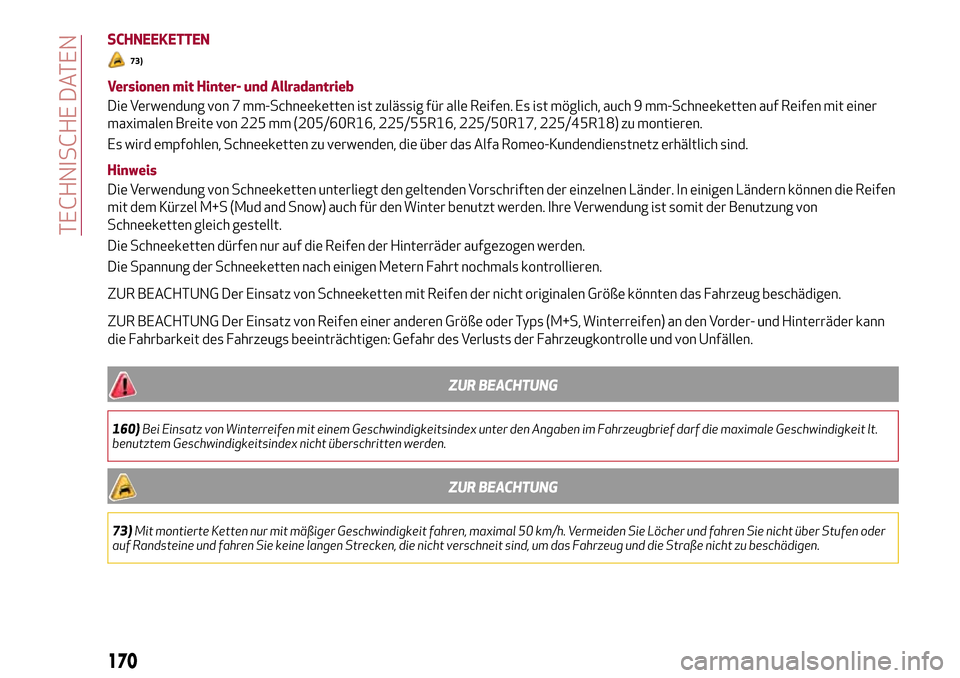

SCHNEEKETTEN
73)
Versionen mit Hinter- und Allradantrieb
Die Verwendung von 7 mm-Schneeketten ist zulässig für alle Reifen. Es ist möglich, auch 9 mm-Schneeketten auf Reifen mit einer
maximalen Breite von 225 mm (205/60R16, 225/55R16, 225/50R17, 225/45R18) zu montieren.
Es wird empfohlen, Schneeketten zu verwenden, die über das Alfa Romeo-Kundendienstnetz erhältlich sind.
Hinweis
Die Verwendung von Schneeketten unterliegt den geltenden Vorschriften der einzelnen Länder. In einigen Ländern können die Reifen
mit dem Kürzel M+S (Mud and Snow) auch für den Winter benutzt werden. Ihre Verwendung ist somit der Benutzung von
Schneeketten gleich gestellt.
Die Schneeketten dürfen nur auf die Reifen der Hinterräder aufgezogen werden.
Die Spannung der Schneeketten nach einigen Metern Fahrt nochmals kontrollieren.
ZUR BEACHTUNG Der Einsatz von Schneeketten mit Reifen der nicht originalen Größe könnten das Fahrzeug beschädigen.
ZUR BEACHTUNG Der Einsatz von Reifen einer anderen Größe oder Typs (M+S, Winterreifen) an den Vorder- und Hinterräder kann
die Fahrbarkeit des Fahrzeugs beeinträchtigen: Gefahr des Verlusts der Fahrzeugkontrolle und von Unfällen.
ZUR BEACHTUNG
160)Bei Einsatz von Winterreifen mit einem Geschwindigkeitsindex unter den Angaben im Fahrzeugbrief darf die maximale Geschwindigkeit lt.
benutztem Geschwindigkeitsindex nicht überschritten werden.
ZUR BEACHTUNG
73)Mit montierte Ketten nur mit mäßiger Geschwindigkeit fahren, maximal 50 km/h. Vermeiden Sie Löcher und fahren Sie nicht über Stufen oder
auf Randsteine und fahren Sie keine langen Strecken, die nicht verschneit sind, um das Fahrzeug und die Straße nicht zu beschädigen.
170
TECHNISCHE DATEN

AUSMASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf das
unbeladene Fahrzeug Abb. 157.
AB C D EFGH I
795 2820 1028 46431436(+)1450(*)1557(+)1559(*)1625(+)1604(*)2024 1860
(+) RWD-Versionen
(*) AWD-Versionen
Je nach Felgengröße kann es zu kleinen Abweichungen im Vergleich zu den hier vorgegebenen Werten kommen.
15710106S0001EM
171

GEWICHTSANGABEN
Gewichte (kg)Motor 2.2 JTD
Schaltgetriebe Automatikgetriebe
Leergewicht
(mit allen Flüssigkeiten, zu 90 % gefülltem Kraftstofftank und ohne Optionals) 1374 1445
Nutzlast einschließlich Fahrer
(*)566 575
Zulässiges Gesamtgewicht
(**)
- Vorderachse890 940
- Hinterachse1115 1145
- Gesamt1940 2020
Anhängelasten1600 1600
(*) Sind Sonderausstattungen vorhanden (z.B. Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass bei gleichbleibendem
zulässigem Gesamtgewicht die Zuladung abnimmt.
(**) Lasten, die auf keinen Fall überschritten werden dürfen. Es unterliegt der Verantwortung des Benutzers, die Waren im Kofferraum und/oder der
Ladefläche unter Beachtung der zulässigen Höchstlasten abzulegen.
172
TECHNISCHE DATEN

FÜLLMENGEN
Motor 2.2 JTD
Kraftstofftank (Liter)52
einschließlich
einer Reserve von (Liter) 8
Motorkühlung (l)7,8
Ölwanne und Filter (l) 3,6 (Version RWD)/4(Version AWD)
Hydraulischer Bremskreis (Liter) 0,9
Behälter Scheibenwaschanlage (Liter) 4,2
Automatikgetriebe, Motor 2.2 JTD 180 PS RWD (Liter) 9,2
Automatikgetriebe, Motor 2.2 JTD 210 PS AWD (Liter) 9,1
Schaltgetriebe GETRAG G217 (Liter) 1,4
Differential RDU 230-LSD (Liter) 0,9
Differenzial RDU 210-eLSD (wo vorhanden) (Liter) 1,4
Differential RDU 210/215-LSD (Liter) 1,1
Verteiler AWD System FAD (Liter) 0,5
Verteiler AWD System TRANSFER CASE (Liter) 0,7
173

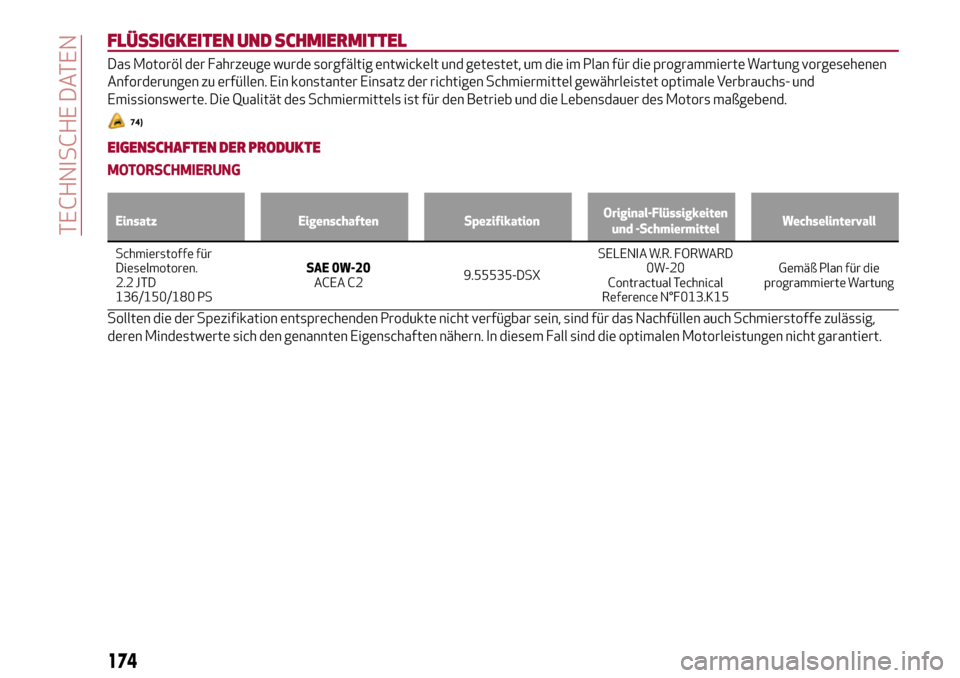

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung vorgesehenen
Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs- und
Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.
74)
EIGENSCHAFTEN DER PRODUKTE
MOTORSCHMIERUNG
Einsatz Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmierstoffe für
Dieselmotoren.
2.2
JTD
136/150/180 PSSAE 0W-20
ACEA C29.55535-DSXSELENIA W.R. FORWARD
0W-20
Contractual Technical
Reference N°F013.K15Gemäß Plan für die
programmierte Wartung
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe zulässig,
deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen nicht garantiert.
