2016 Alfa Romeo Giulia Betriebsanleitung (in German)

Grüne Kontrollleuchten
Kontrollleuchte Bedeutung
STAND- UND ABBLENDLICHT
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder Abblendlicht eingeschaltet werden.
Funktion "Follow Me" eingeschaltet
Mit dieser Funktion bleibt die Beleuchtung 30, 60 oder 90 Sekunden lang nach Drehen der Startvorrichtung auf STOP
eingeschaltet.
NEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich beim Einschalten der Nebelscheinwerfer ein.
FAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach unten geschoben wird,
oder zusammen mit dem rechten Blinker, wenn die Warnblinklichttaste gedrückt wird.
FAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach oben geschoben
wird oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt wird.
AUTOMATISCHES FERNLICHT (Automatic High Beam) (auf dem 3.5" TFT-Display verfügbar)
Die Kontrollleuchte schaltet sich beim Einschalten des automatischen Fernlichts ein.
Blaue Kontrollleuchten
Kontrollleuchte Bedeutung
FERNLICHT (auf dem 3,5" TFT-Display verfügbar)
Das Symbol leuchtet beim Einschalten des Fernlichts auf.
55

AUF DEM DISPLAY ANGEZEIGTE SYMBOLE
Rote Symbole
Symbol Bedeutung
UNZUREICHENDER MOTORÖLDRUCK
Das Symbol leuchtet mit Dauerlicht, wenn das System einen ungenügenden Motoröldruck feststellt.
Das Fahrzeug nicht starten, bis der Fehler behoben ist. Das Aufleuchten des Symbols gibt nicht die vorhandene Ölmenge im
Motor an: der Ölstand kann auf dem Display wie auch durch Einschalten der Funktion „Ölstand“ im Connect System kontrolliert
werden. Bei der Version Quadrifoglio kann der Ölstand auch von Hand geprüft werden.
15)
DEFEKT DER LICHTMASCHINE
Wenn das Symbol bei laufendem Motor leuchtet, deutet dies auf einen Fehler der Lichtmaschine hin.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG DER SERVOLENKUNG
Bleibt die Kontrollleuchte eingeschaltet, ist die Servolenkung ausgefallen; der Kraftaufwand zum Lenken erhöht sich, obwohl die
Möglichkeit zum Lenken fortbesteht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM ALFA™ STEERING TORQUE (AST)
Das Aufleuchten des Symbol meldet einen Fehler in der automatischen Lenkkorrektur.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
ZUR BEACHTUNG
15)Wenn das Symbolwährend der Fahrt aufleuchtet, sofort den Motor abstellen und das Alfa Romeo-Kundendienstnetz aufsuchen.
56
KENNTNIS DER INSTRUMENTENTAFEL

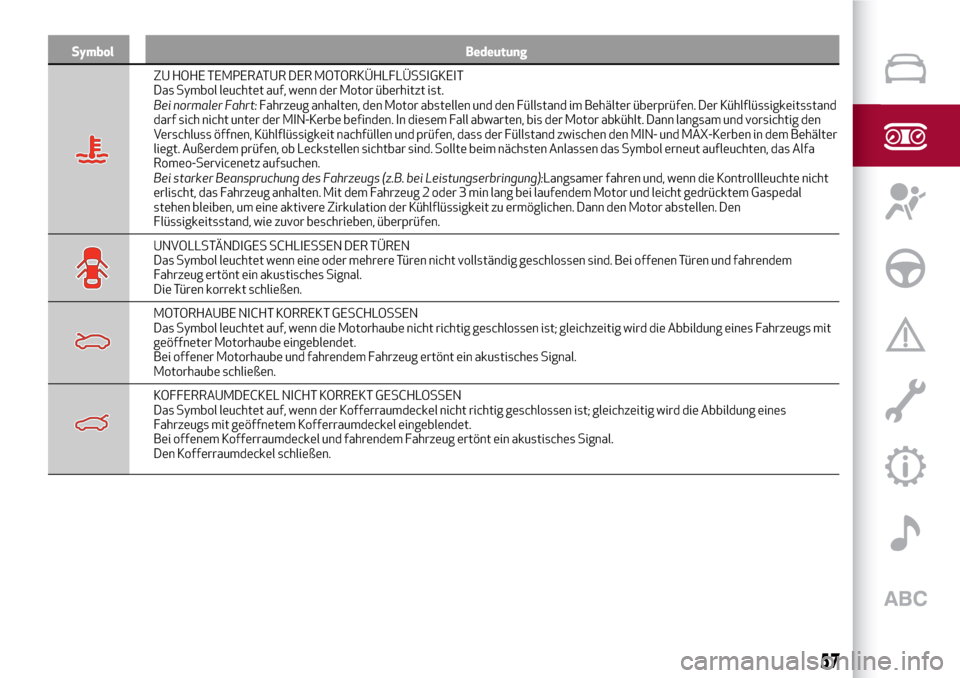

Symbol Bedeutung
ZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Das Symbol leuchtet auf, wenn der Motor überhitzt ist.
Bei normaler Fahrt:Fahrzeug anhalten, den Motor abstellen und den Füllstand im Behälter überprüfen. Der Kühlflüssigkeitsstand
darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten, bis der Motor abkühlt. Dann langsam und vorsichtig den
Verschluss öffnen, Kühlflüssigkeit nachfüllen und prüfen, dass der Füllstand zwischen den MIN- und MAX-Kerben in dem Behälter
liegt. Außerdem prüfen, ob Leckstellen sichtbar sind. Sollte beim nächsten Anlassen das Symbol erneut aufleuchten, das Alfa
Romeo-Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs (z.B. bei Leistungserbringung):Langsamer fahren und, wenn die Kontrollleuchte nicht
erlischt, das Fahrzeug anhalten. Mit dem Fahrzeug 2 oder 3 min lang bei laufendem Motor und leicht gedrücktem Gaspedal
stehen bleiben, um eine aktivere Zirkulation der Kühlflüssigkeit zu ermöglichen. Dann den Motor abstellen. Den
Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
UNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Das Symbol leuchtet wenn eine oder mehrere Türen nicht vollständig geschlossen sind. Bei offenen Türen und fahrendem
Fahrzeug ertönt ein akustisches Signal.
Die Türen korrekt schließen.
MOTORHAUBE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet auf, wenn die Motorhaube nicht richtig geschlossen ist; gleichzeitig wird die Abbildung eines Fahrzeugs mit
geöffneter Motorhaube eingeblendet.
Bei offener Motorhaube und fahrendem Fahrzeug ertönt ein akustisches Signal.
Motorhaube schließen.
KOFFERRAUMDECKEL NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet auf, wenn der Kofferraumdeckel nicht richtig geschlossen ist; gleichzeitig wird die Abbildung eines
Fahrzeugs mit geöffnetem Kofferraumdeckel eingeblendet.
Bei offenem Kofferraumdeckel und fahrendem Fahrzeug ertönt ein akustisches Signal.
Den Kofferraumdeckel schließen.
57

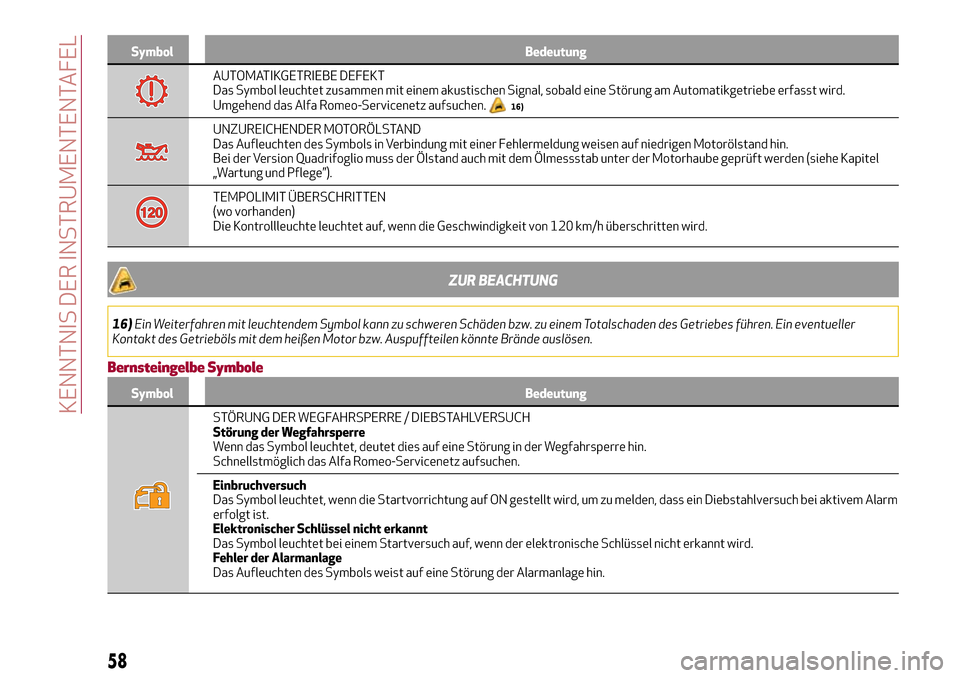

Symbol Bedeutung
AUTOMATIKGETRIEBE DEFEKT
Das Symbol leuchtet zusammen mit einem akustischen Signal, sobald eine Störung am Automatikgetriebe erfasst wird.
Umgehend das Alfa Romeo-Servicenetz aufsuchen.
16)
UNZUREICHENDER MOTORÖLSTAND
Das Aufleuchten des Symbols in Verbindung mit einer Fehlermeldung weisen auf niedrigen Motorölstand hin.
Bei der Version Quadrifoglio muss der Ölstand auch mit dem Ölmessstab unter der Motorhaube geprüft werden (siehe Kapitel
„Wartung und Pflege”).
TEMPOLIMIT ÜBERSCHRITTEN
(wo vorhanden)
Die Kontrollleuchte leuchtet auf, wenn die Geschwindigkeit von 120 km/h überschritten wird.
ZUR BEACHTUNG
16)Ein Weiterfahren mit leuchtendem Symbol kann zu schweren Schäden bzw. zu einem Totalschaden des Getriebes führen. Ein eventueller
Kontakt des Getrieböls mit dem heißen Motor bzw. Auspuffteilen könnte Brände auslösen.
Bernsteingelbe Symbole
Symbol Bedeutung
STÖRUNG DER WEGFAHRSPERRE / DIEBSTAHLVERSUCH
Störung der Wegfahrsperre
Wenn das Symbol leuchtet, deutet dies auf eine Störung in der Wegfahrsperre hin.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
Einbruchversuch
Das Symbol leuchtet, wenn die Startvorrichtung auf ON gestellt wird, um zu melden, dass ein Diebstahlversuch bei aktivem Alarm
erfolgt ist.
Elektronischer Schlüssel nicht erkannt
Das Symbol leuchtet bei einem Startversuch auf, wenn der elektronische Schlüssel nicht erkannt wird.
Fehler der Alarmanlage
Das Aufleuchten des Symbols weist auf eine Störung der Alarmanlage hin.
58
KENNTNIS DER INSTRUMENTENTAFEL

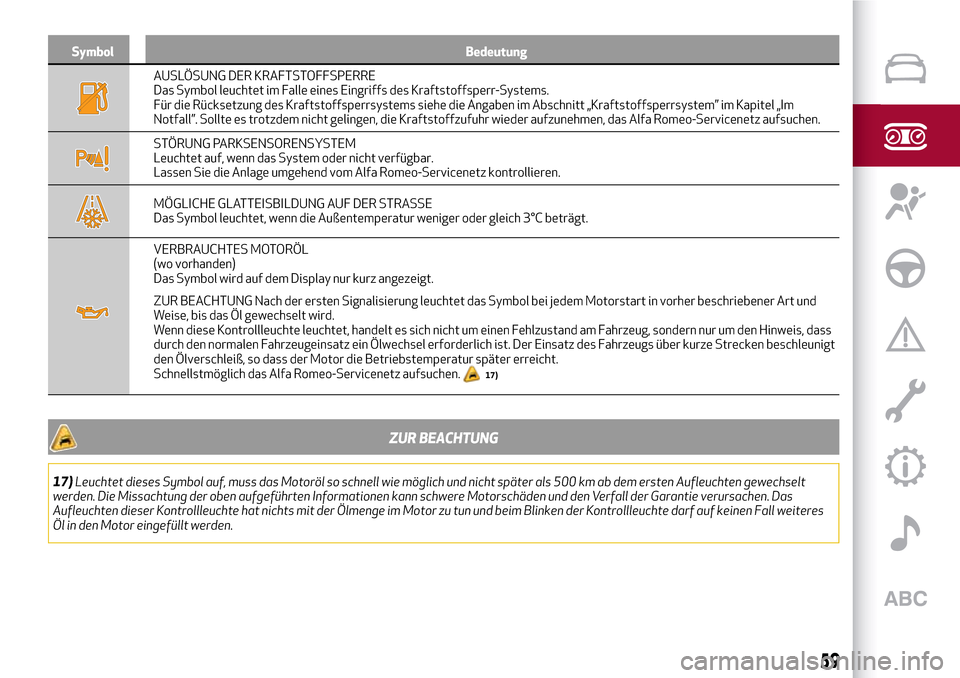

Symbol Bedeutung
AUSLÖSUNG DER KRAFTSTOFFSPERRE
Das Symbol leuchtet im Falle eines Eingriffs des Kraftstoffsperr-Systems.
Für die Rücksetzung des Kraftstoffsperrsystems siehe die Angaben im Abschnitt „Kraftstoffsperrsystem” im Kapitel „Im
Notfall”. Sollte es trotzdem nicht gelingen, die Kraftstoffzufuhr wieder aufzunehmen, das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG PARKSENSORENSYSTEM
Leuchtet auf, wenn das System oder nicht verfügbar.
Lassen Sie die Anlage umgehend vom Alfa Romeo-Servicenetz kontrollieren.
MÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol leuchtet, wenn die Außentemperatur weniger oder gleich 3°C beträgt.
VERBRAUCHTES MOTORÖL
(wo vorhanden)
Das Symbol wird auf dem Display nur kurz angezeigt.
ZUR BEACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem Motorstart in vorher beschriebener Art und
Weise, bis das Öl gewechselt wird.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am Fahrzeug, sondern nur um den Hinweis, dass
durch den normalen Fahrzeugeinsatz ein Ölwechsel erforderlich ist. Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt
den Ölverschleiß, so dass der Motor die Betriebstemperatur später erreicht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
17)
ZUR BEACHTUNG
17)Leuchtet dieses Symbol auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten gewechselt
werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall der Garantie verursachen. Das
Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken der Kontrollleuchte darf auf keinen Fall weiteres
Öl in den Motor eingefüllt werden.
59

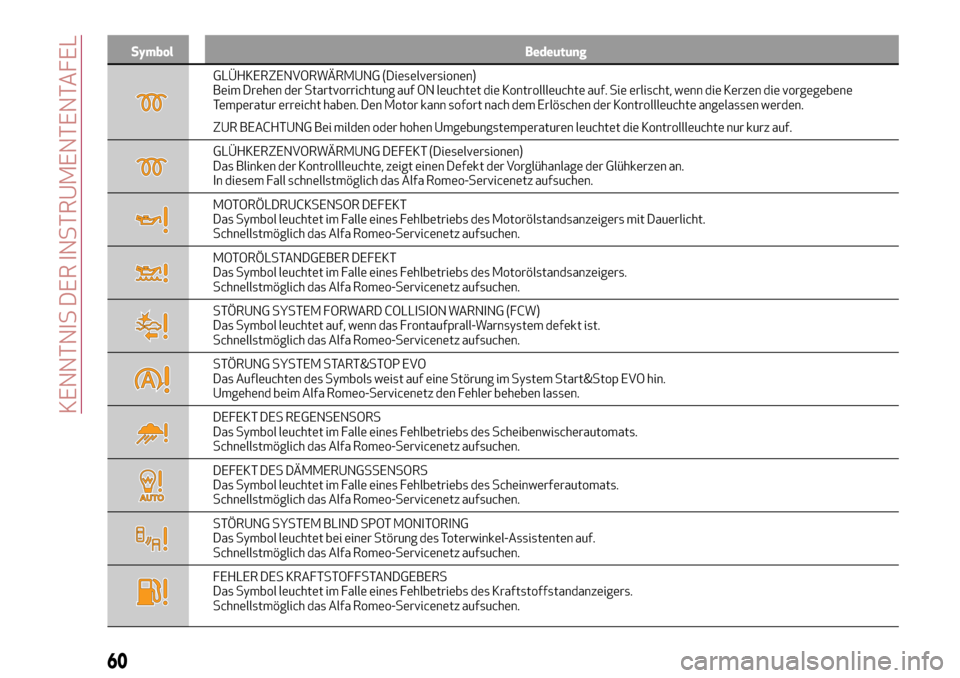

Symbol Bedeutung
GLÜHKERZENVORWÄRMUNG (Dieselversionen)
Beim Drehen der Startvorrichtung auf ON leuchtet die Kontrollleuchte auf. Sie erlischt, wenn die Kerzen die vorgegebene
Temperatur erreicht haben. Den Motor kann sofort nach dem Erlöschen der Kontrollleuchte angelassen werden.
ZUR BEACHTUNG Bei milden oder hohen Umgebungstemperaturen leuchtet die Kontrollleuchte nur kurz auf.
GLÜHKERZENVORWÄRMUNG DEFEKT (Dieselversionen)
Das Blinken der Kontrollleuchte, zeigt einen Defekt der Vorglühanlage der Glühkerzen an.
In diesem Fall schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
MOTORÖLDRUCKSENSOR DEFEKT
Das Symbol leuchtet im Falle eines Fehlbetriebs des Motorölstandsanzeigers mit Dauerlicht.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
MOTORÖLSTANDGEBER DEFEKT
Das Symbol leuchtet im Falle eines Fehlbetriebs des Motorölstandsanzeigers.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM FORWARD COLLISION WARNING (FCW)
Das Symbol leuchtet auf, wenn das Frontaufprall-Warnsystem defekt ist.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM START&STOP EVO
Das Aufleuchten des Symbols weist auf eine Störung im System Start&Stop EVO hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
DEFEKT DES REGENSENSORS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Scheibenwischerautomats.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
DEFEKT DES DÄMMERUNGSSENSORS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Scheinwerferautomats.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM BLIND SPOT MONITORING
Das Symbol leuchtet bei einer Störung des Toterwinkel-Assistenten auf.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
FEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffstandanzeigers.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
60
KENNTNIS DER INSTRUMENTENTAFEL

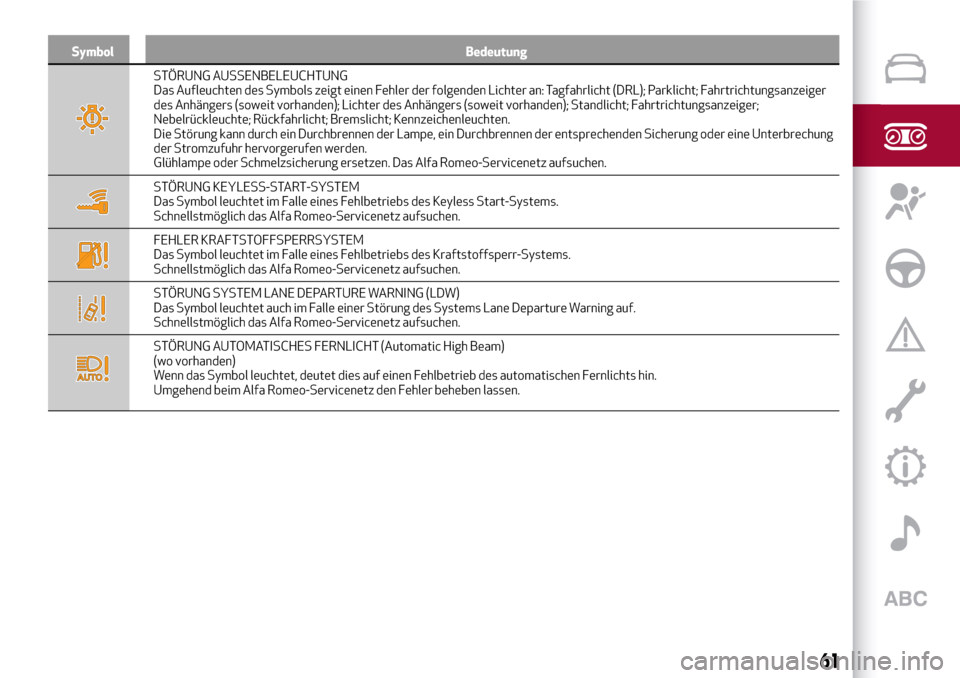

Symbol Bedeutung
STÖRUNG AUSSENBELEUCHTUNG
Das Aufleuchten des Symbols zeigt einen Fehler der folgenden Lichter an: Tagfahrlicht (DRL); Parklicht; Fahrtrichtungsanzeiger
des Anhängers (soweit vorhanden); Lichter des Anhängers (soweit vorhanden); Standlicht; Fahrtrichtungsanzeiger;
Nebelrückleuchte; Rückfahrlicht; Bremslicht; Kennzeichenleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden Sicherung oder eine Unterbrechung
der Stromzufuhr hervorgerufen werden.
Glühlampe oder Schmelzsicherung ersetzen. Das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG KEYLESS-START-SYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Keyless Start-Systems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
FEHLER KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffsperr-Systems.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG SYSTEM LANE DEPARTURE WARNING (LDW)
Das Symbol leuchtet auch im Falle einer Störung des Systems Lane Departure Warning auf.
Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
STÖRUNG AUTOMATISCHES FERNLICHT (Automatic High Beam)
(wo vorhanden)
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des automatischen Fernlichts hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
61

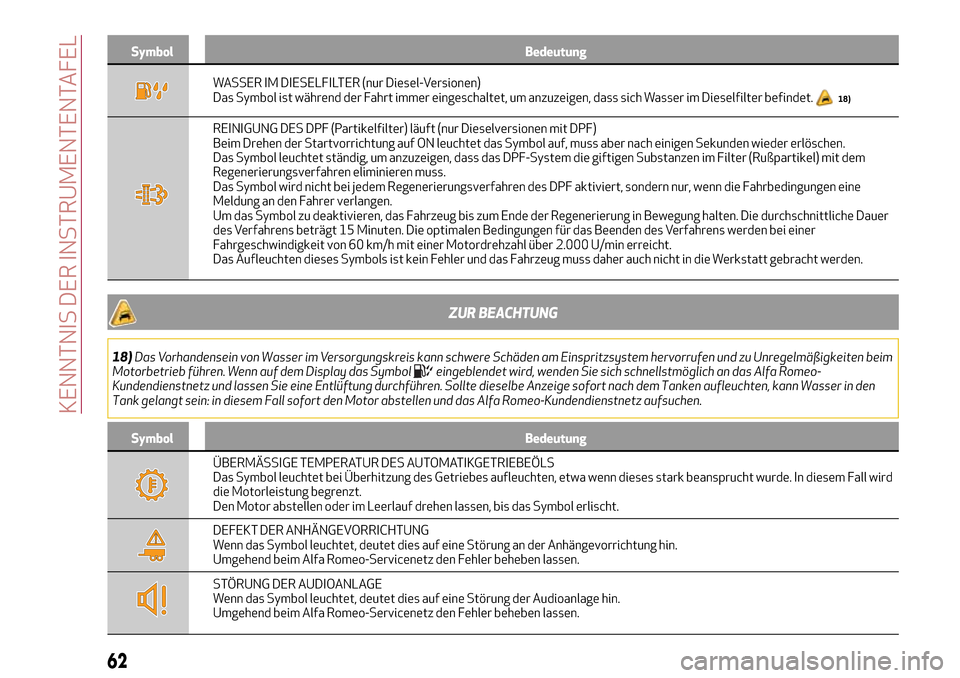

Symbol Bedeutung
WASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet, um anzuzeigen, dass sich Wasser im Dieselfilter befindet.18)
REINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Beim Drehen der Startvorrichtung auf ON leuchtet das Symbol auf, muss aber nach einigen Sekunden wieder erlöschen.
Das Symbol leuchtet ständig, um anzuzeigen, dass das DPF-System die giftigen Substanzen im Filter (Rußpartikel) mit dem
Regenerierungsverfahren eliminieren muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur, wenn die Fahrbedingungen eine
Meldung an den Fahrer verlangen.
Um das Symbol zu deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die durchschnittliche Dauer
des Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden bei einer
Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 U/min erreicht.
Das Aufleuchten dieses Symbols ist kein Fehler und das Fahrzeug muss daher auch nicht in die Werkstatt gebracht werden.
ZUR BEACHTUNG
18)Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten beim
Motorbetrieb führen. Wenn auf dem Display das Symboleingeblendet wird, wenden Sie sich schnellstmöglich an das Alfa Romeo-
Kundendienstnetz und lassen Sie eine Entlüftung durchführen. Sollte dieselbe Anzeige sofort nach dem Tanken aufleuchten, kann Wasser in den
Tank gelangt sein: in diesem Fall sofort den Motor abstellen und das Alfa Romeo-Kundendienstnetz aufsuchen.
Symbol Bedeutung
ÜBERMÄSSIGE TEMPERATUR DES AUTOMATIKGETRIEBEÖLS
Das Symbol leuchtet bei Überhitzung des Getriebes aufleuchten, etwa wenn dieses stark beansprucht wurde. In diesem Fall wird
die Motorleistung begrenzt.
Den Motor abstellen oder im Leerlauf drehen lassen, bis das Symbol erlischt.
DEFEKT DER ANHÄNGEVORRICHTUNG
Wenn das Symbol leuchtet, deutet dies auf eine Störung an der Anhängevorrichtung hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
STÖRUNG DER AUDIOANLAGE
Wenn das Symbol leuchtet, deutet dies auf eine Störung der Audioanlage hin.
Umgehend beim Alfa Romeo-Servicenetz den Fehler beheben lassen.
62
KENNTNIS DER INSTRUMENTENTAFEL
