2016 Alfa Romeo Giulia Betriebsanleitung (in German)

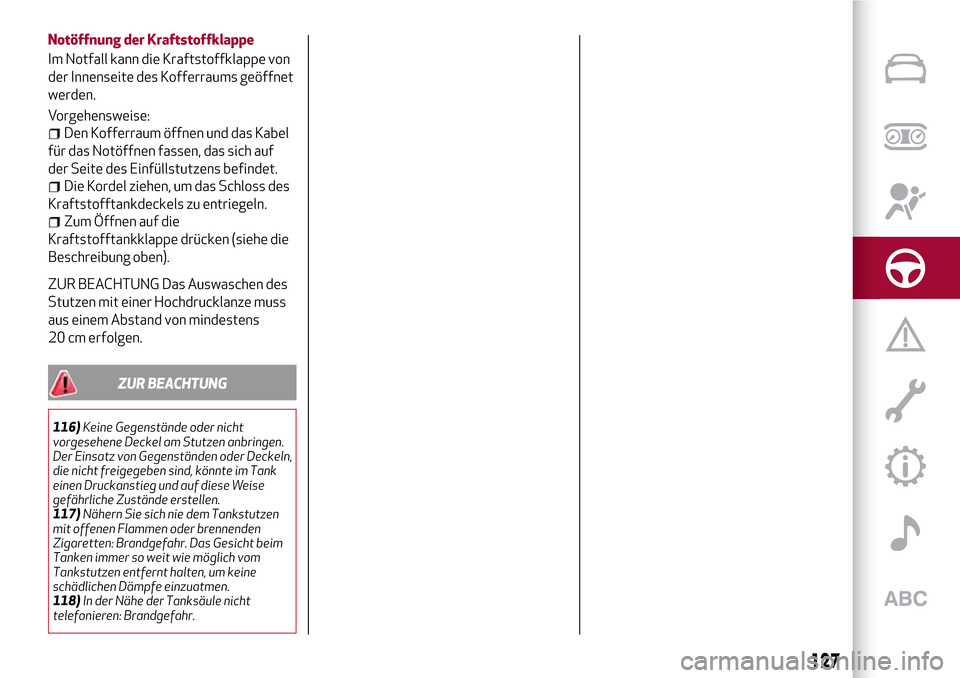

Notöffnung der Kraftstoffklappe
Im Notfall kann die Kraftstoffklappe von
der Innenseite des Kofferraums geöffnet
werden.
Vorgehensweise:
Den Kofferraum öffnen und das Kabel
für das Notöffnen fassen, das sich auf
der Seite des Einfüllstutzens befindet.
Die Kordel ziehen, um das Schloss des
Kraftstofftankdeckels zu entriegeln.
Zum Öffnen auf die
Kraftstofftankklappe drücken (siehe die
Beschreibung oben).
ZUR BEACHTUNG Das Auswaschen des
Stutzen mit einer Hochdrucklanze muss
aus einem Abstand von mindestens
20 cm erfolgen.
ZUR BEACHTUNG
116)Keine Gegenstände oder nicht
vorgesehene Deckel am Stutzen anbringen.
Der Einsatz von Gegenständen oder Deckeln,
die nicht freigegeben sind, könnte im Tank
einen Druckanstieg und auf diese Weise
gefährliche Zustände erstellen.
117)Nähern Sie sich nie dem Tankstutzen
mit offenen Flammen oder brennenden
Zigaretten: Brandgefahr. Das Gesicht beim
Tanken immer so weit wie möglich vom
Tankstutzen entfernt halten, um keine
schädlichen Dämpfe einzuatmen.
118)In der Nähe der Tanksäule nicht
telefonieren: Brandgefahr.
127

128
Diese Seite wurde absichtlich freigelassen

Reifenpanne oder eine durchgebrannte Lampe?
Auf Reisen gibt es immer unvorhersehbare Situationen.
Die Seiten über die Notfallsituationen dienen dazu, Ihnen in
kritischen Situationen weiterzuhelfen, ohne den Pannendienst
anzufordern.
Bei einem Notfall wird empfohlen, sich telefonisch an die
gebührenfreie Nummer zu wenden, die in der Garantieurkunde
angegeben ist.
Die universelle, nationale oder internationale gebührenfreie
Rufnummer hilft Ihnen dabei, die nächstgelegene Werkstatt des
Alfa-Romeo-Kundendienstnetzes zu finden.
IM NOTFALL
WARNBLINKLEUCHTEN.........................130
AUSWECHSELN EINER GLÜHLAMPE.................130
AUSTAUSCH DER SICHERUNGEN...................136
TIRE REPAIR KIT . .............................141
NOTSTART .................................144
KRAFTSTOFFSPERRSYSTEM......................146
ABSCHLEPPEN DES PANNENFAHRZEUGS.............147
ABSCHLEPPEN DES FAHRZEUGES..................147

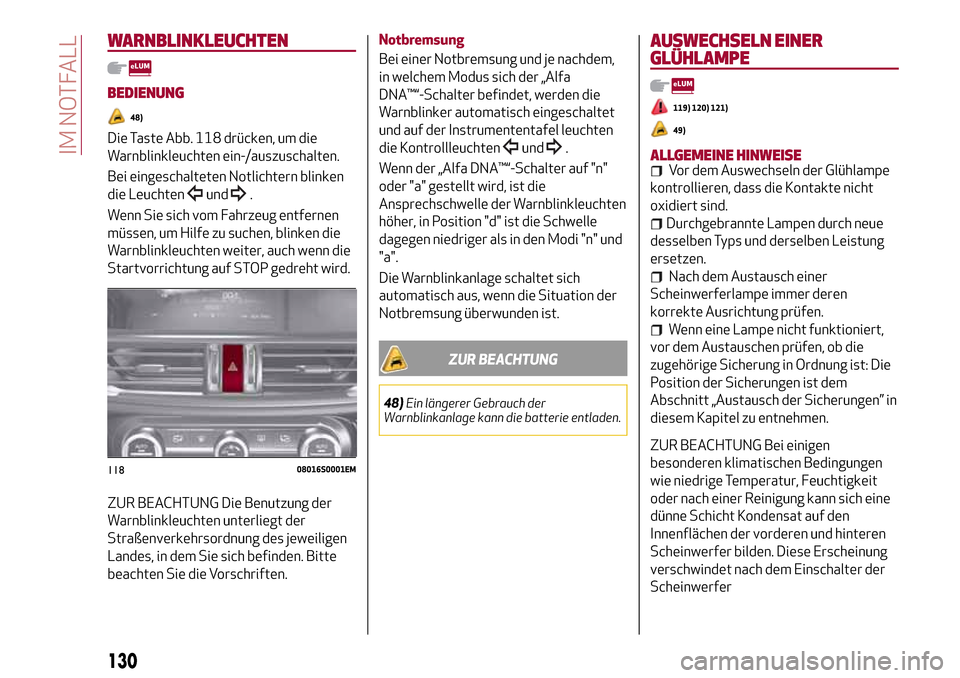

WARNBLINKLEUCHTEN
BEDIENUNG
48)
Die Taste Abb. 118 drücken, um die
Warnblinkleuchten ein-/auszuschalten.
Bei eingeschalteten Notlichtern blinken
die Leuchten
und.
Wenn Sie sich vom Fahrzeug entfernen
müssen, um Hilfe zu suchen, blinken die
Warnblinkleuchten weiter, auch wenn die
Startvorrichtung auf STOP gedreht wird.
ZUR BEACHTUNG Die Benutzung der
Warnblinkleuchten unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden. Bitte
beachten Sie die Vorschriften.
Notbremsung
Bei einer Notbremsung und je nachdem,
in welchem Modus sich der „Alfa
DNA™“-Schalter befindet, werden die
Warnblinker automatisch eingeschaltet
und auf der Instrumententafel leuchten
die Kontrollleuchten
und.
Wenn der „Alfa DNA™“-Schalter auf "n"
oder "a" gestellt wird, ist die
Ansprechschwelle der Warnblinkleuchten
höher, in Position "d" ist die Schwelle
dagegen niedriger als in den Modi "n" und
"a".
Die Warnblinkanlage schaltet sich
automatisch aus, wenn die Situation der
Notbremsung überwunden ist.
ZUR BEACHTUNG
48)Ein längerer Gebrauch der
Warnblinkanlage kann die batterie entladen.
AUSWECHSELN EINER
GLÜHLAMPE
119) 120) 121)
49)
ALLGEMEINE HINWEISEVor dem Auswechseln der Glühlampe
kontrollieren, dass die Kontakte nicht
oxidiert sind.
Durchgebrannte Lampen durch neue
desselben Typs und derselben Leistung
ersetzen.
Nach dem Austausch einer
Scheinwerferlampe immer deren
korrekte Ausrichtung prüfen.
Wenn eine Lampe nicht funktioniert,
vor dem Austauschen prüfen, ob die
zugehörige Sicherung in Ordnung ist: Die
Position der Sicherungen ist dem
Abschnitt „Austausch der Sicherungen” in
diesem Kapitel zu entnehmen.
ZUR BEACHTUNG Bei einigen
besonderen klimatischen Bedingungen
wie niedrige Temperatur, Feuchtigkeit
oder nach einer Reinigung kann sich eine
dünne Schicht Kondensat auf den
Innenflächen der vorderen und hinteren
Scheinwerfer bilden. Diese Erscheinung
verschwindet nach dem Einschalter der
Scheinwerfer
11808016S0001EM
130
IM NOTFALL

LAMPENARTEN
Im Fahrzeug sind folgende Lampen installiert
Glaslampen (Typ A): Sie werden eingedrückt. Um sie herauszuziehen,
muss daran gezogen werden.
Glühlampen mit Bajonettsockel (Typ B): Zum Herausnehmen aus der
Halterung kann der Lampenkolben eingedrückt und nach links gedreht
werden, dann herausnehmen.
Zylinderförmige Lampen (Typ C): Um sie zu entnehmen, müssen sie von
den zugehörigen Kontakten gelöst werden.
Halogenlampen (Typ D): Um die Lampe auszubauen, den Stecker drehen
und herausziehen.
Halogenlampen (Typ E): Um die Lampe auszubauen, muss sie entgegen
dem Uhrzeigersinn gedreht werden.
Gasentladungslampen Xenon (Typ F): Für den Ersatz der Lampe den
Alfa Romeo-Kundendienst aufsuchen.
131

Glühlampen Tipo LeistungBezug in der
Abbildung
(1) Fernlicht, vordere Position/Tagfahrlicht (DRL) H15 55/15W D
(1)
Abblendlicht H7 55W D
(1) Fahrtrichtungsanzeiger vorne PY24W 24W B
(1) Nebelscheinwerfer H11 55W E
Fernlicht/Abblendlicht (mit Xenon-Entladung) D5S 25W F
Fernlicht/Abblendlicht (mit Xenon-Entladung) D3S 35 W F
Deckenleuchte auf der Sonnenblende 1.5CP 2.1W C
Leuchte im Ablagefach W5W 4W A
Kofferraumleuchte W5W 5W A
Ausstiegsbeleuchtung (in der Türunterseite) W5W 5W A
(1) Nur für Scheinwerfer der Grundausstattung mit Halogen - Fernlicht/Abblendlicht
132
IM NOTFALL

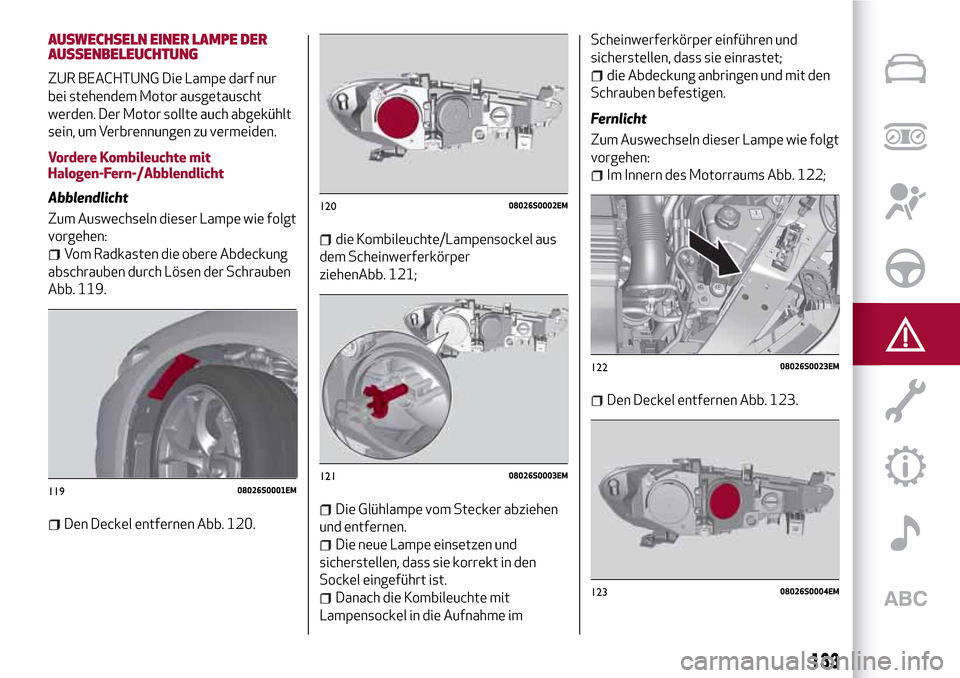

AUSWECHSELN EINER LAMPE DER
AUSSENBELEUCHTUNG
ZUR BEACHTUNG Die Lampe darf nur
bei stehendem Motor ausgetauscht
werden. Der Motor sollte auch abgekühlt
sein, um Verbrennungen zu vermeiden.
Vordere Kombileuchte mit
Halogen-Fern-/Abblendlicht
Abblendlicht
Zum Auswechseln dieser Lampe wie folgt
vorgehen:
Vom Radkasten die obere Abdeckung
abschrauben durch Lösen der Schrauben
Abb. 119.
Den Deckel entfernen Abb. 120.
die Kombileuchte/Lampensockel aus
dem Scheinwerferkörper
ziehenAbb. 121;
Die Glühlampe vom Stecker abziehen
und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Kombileuchte mit
Lampensockel in die Aufnahme imScheinwerferkörper einführen und
sicherstellen, dass sie einrastet;
die Abdeckung anbringen und mit den
Schrauben befestigen.
Fernlicht
Zum Auswechseln dieser Lampe wie folgt
vorgehen:
Im Innern des Motorraums Abb. 122;
Den Deckel entfernen Abb. 123.
11908026S0001EM
12008026S0002EM
12108026S0003EM
12208026S0023EM
12308026S0004EM
133

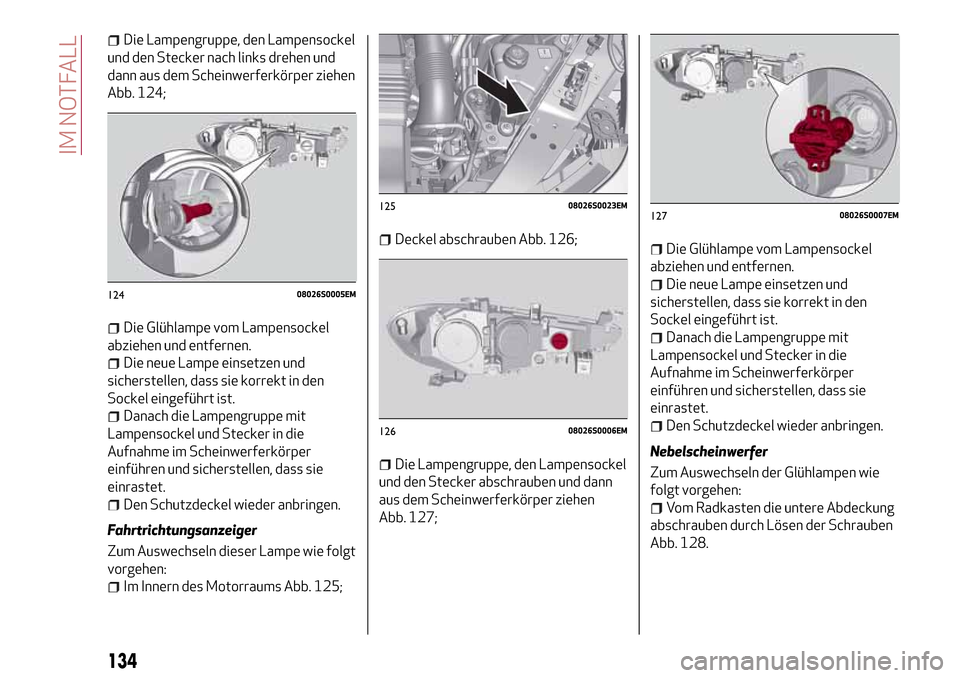

Die Lampengruppe, den Lampensockel
und den Stecker nach links drehen und
dann aus dem Scheinwerferkörper ziehen
Abb. 124;
Die Glühlampe vom Lampensockel
abziehen und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Lampengruppe mit
Lampensockel und Stecker in die
Aufnahme im Scheinwerferkörper
einführen und sicherstellen, dass sie
einrastet.
Den Schutzdeckel wieder anbringen.
Fahrtrichtungsanzeiger
Zum Auswechseln dieser Lampe wie folgt
vorgehen:
Im Innern des Motorraums Abb. 125;
Deckel abschrauben Abb. 126;
Die Lampengruppe, den Lampensockel
und den Stecker abschrauben und dann
aus dem Scheinwerferkörper ziehen
Abb. 127;
Die Glühlampe vom Lampensockel
abziehen und entfernen.
Die neue Lampe einsetzen und
sicherstellen, dass sie korrekt in den
Sockel eingeführt ist.
Danach die Lampengruppe mit
Lampensockel und Stecker in die
Aufnahme im Scheinwerferkörper
einführen und sicherstellen, dass sie
einrastet.
Den Schutzdeckel wieder anbringen.
Nebelscheinwerfer
Zum Auswechseln der Glühlampen wie
folgt vorgehen:
Vom Radkasten die untere Abdeckung
abschrauben durch Lösen der Schrauben
Abb. 128.
12408026S0005EM
12508026S0023EM
12608026S0006EM
12708026S0007EM
134
