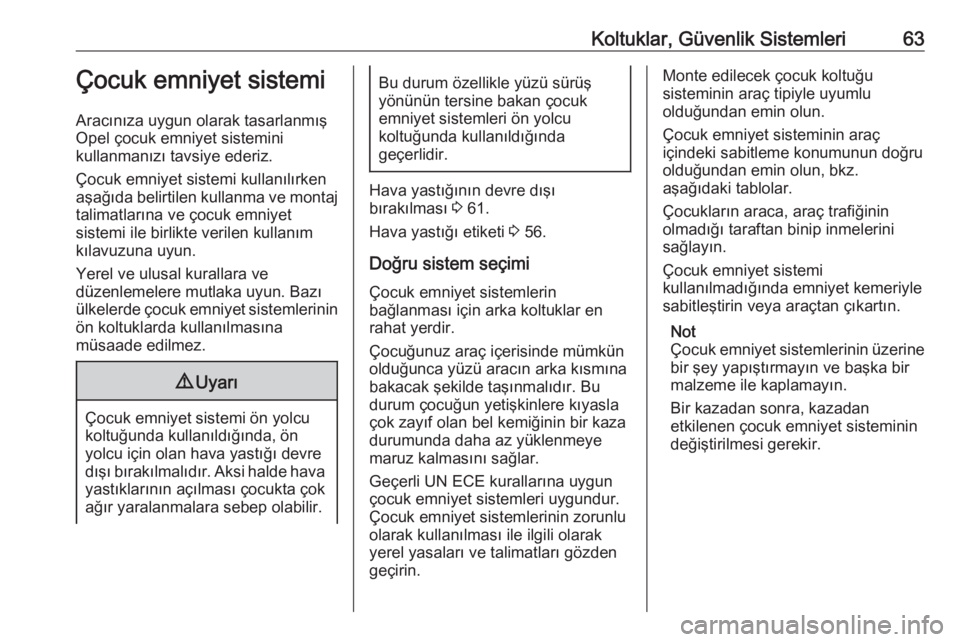

Koltuklar, Güvenlik Sistemleri63Çocuk emniyet sistemi
Aracınıza uygun olarak tasarlanmış Opel çocuk emniyet sistemini
kullanmanızı tavsiye ederiz.
Çocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj
talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım
kılavuzuna uyun.
Yerel ve ulusal kurallara ve
düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına
müsaade edilmez.9 Uyarı
Çocuk emniyet sistemi ön yolcu
koltuğunda kullanıldığında, ön
yolcu için olan hava yastığı devre
dışı bırakılmalıdır. Aksi halde hava yastıklarının açılması çocukta çok
ağır yaralanmalara sebep olabilir.
Bu durum özellikle yüzü sürüş
yönünün tersine bakan çocuk
emniyet sistemleri ön yolcu
koltuğunda kullanıldığında
geçerlidir.
Hava yastığının devre dışı
bırakılması 3 61.
Hava yastığı etiketi 3 56.
Doğru sistem seçimi Çocuk emniyet sistemlerin
bağlanması için arka koltuklar en
rahat yerdir.
Çocuğunuz araç içerisinde mümkün
olduğunca yüzü aracın arka kısmına
bakacak şekilde taşınmalıdır. Bu
durum çocuğun yetişkinlere kıyasla
çok zayıf olan bel kemiğinin bir kaza
durumunda daha az yüklenmeye
maruz kalmasını sağlar.
Geçerli UN ECE kurallarına uygun
çocuk emniyet sistemleri uygundur.
Çocuk emniyet sistemlerinin zorunlu
olarak kullanılması ile ilgili olarak
yerel yasaları ve talimatları gözden
geçirin.
Monte edilecek çocuk koltuğu
sisteminin araç tipiyle uyumlu
olduğundan emin olun.
Çocuk emniyet sisteminin araç
içindeki sabitleme konumunun doğru olduğundan emin olun, bkz.
aşağıdaki tablolar.
Çocukların araca, araç trafiğinin
olmadığı taraftan binip inmelerini
sağlayın.
Çocuk emniyet sistemi
kullanılmadığında emniyet kemeriyle
sabitleştirin veya araçtan çıkartın.
Not
Çocuk emniyet sistemlerinin üzerine
bir şey yapıştırmayın ve başka bir malzeme ile kaplamayın.
Bir kazadan sonra, kazadan
etkilenen çocuk emniyet sisteminin
değiştirilmesi gerekir.

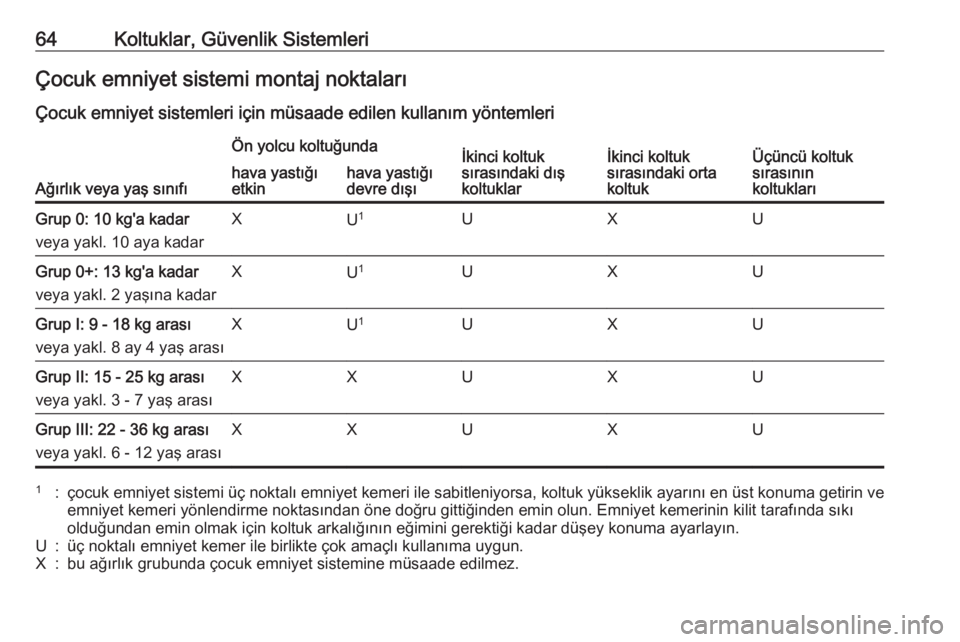

64Koltuklar, Güvenlik SistemleriÇocuk emniyet sistemi montaj noktaları
Çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Ağırlık veya yaş sınıfı
Ön yolcu koltuğundaİkinci koltuk
sırasındaki dış
koltuklarİkinci koltuk
sırasındaki orta
koltukÜçüncü koltuk
sırasının
koltuklarıhava yastığı
etkinhava yastığı
devre dışıGrup 0: 10 kg'a kadar
veya yakl. 10 aya kadarXU 1UXUGrup 0+: 13 kg'a kadar
veya yakl. 2 yaşına kadarXU 1UXUGrup I: 9 - 18 kg arası
veya yakl. 8 ay 4 yaş arasıXU 1UXUGrup II: 15 - 25 kg arası
veya yakl. 3 - 7 yaş arasıXXUXUGrup III: 22 - 36 kg arası
veya yakl. 6 - 12 yaş arasıXXUXU1:çocuk emniyet sistemi üç noktalı emniyet kemeri ile sabitleniyorsa, koltuk yükseklik ayarını en üst konuma getirin ve emniyet kemeri yönlendirme noktasından öne doğru gittiğinden emin olun. Emniyet kemerinin kilit tarafında sıkı
olduğundan emin olmak için koltuk arkalığının eğimini gerektiği kadar düşey konuma ayarlayın.U:üç noktalı emniyet kemer ile birlikte çok amaçlı kullanıma uygun.X:bu ağırlık grubunda çocuk emniyet sistemine müsaade edilmez.

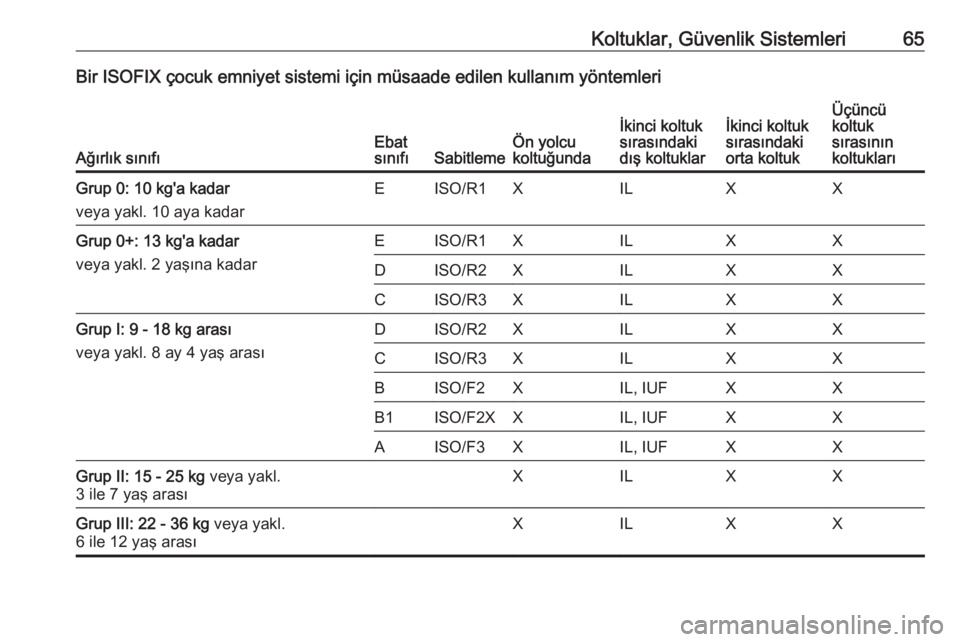

Koltuklar, Güvenlik Sistemleri65Bir ISOFIX çocuk emniyet sistemi için müsaade edilen kullanım yöntemleri
Ağırlık sınıfıEbat
sınıfıSabitlemeÖn yolcu
koltuğundaİkinci koltuk
sırasındaki
dış koltuklarİkinci koltuk
sırasındaki
orta koltukÜçüncü
koltuk
sırasının
koltuklarıGrup 0: 10 kg'a kadar
veya yakl. 10 aya kadarEISO/R1XILXXGrup 0+: 13 kg'a kadar
veya yakl. 2 yaşına kadarEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGrup I: 9 - 18 kg arası
veya yakl. 8 ay 4 yaş arasıDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXGrup II: 15 - 25 kg veya yakl.
3 ile 7 yaş arasıXILXXGrup III: 22 - 36 kg veya yakl.
6 ile 12 yaş arasıXILXX

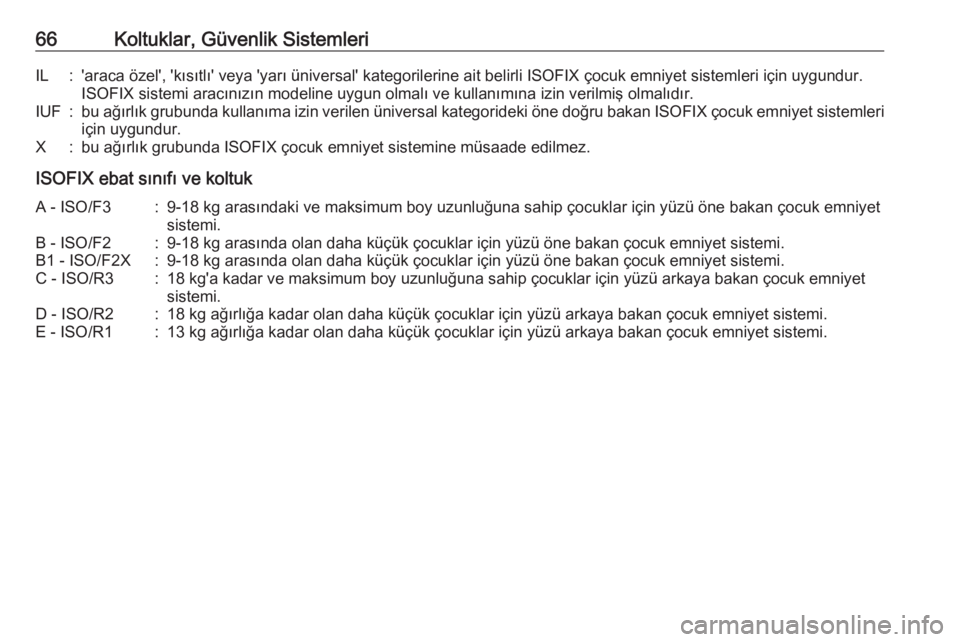

66Koltuklar, Güvenlik SistemleriIL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.ISOFIX sistemi aracınızın modeline uygun olmalı ve kullanımına izin verilmiş olmalıdır.IUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundur.X:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez.
ISOFIX ebat sınıfı ve koltuk
A - ISO/F3:9-18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyet sistemi.B - ISO/F2:9-18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.B1 - ISO/F2X:9-18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.C - ISO/R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemi.D - ISO/R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.E - ISO/R1:13 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.

Koltuklar, Güvenlik Sistemleri67ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Özel araç ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir.
ISOFIX tespit mandalları koltuk
sırtlığındaki etiketlerden tanınabilir.
Bir çocuk koltuğunu tespit etmeden
önce, baş desteğini kullanma
pozisyonuna ayarlayın 3 37.
İkinci koltuk sırasında ISOFIX ile
bağlanmış bir çocuk emniyet sistemi
kullanıldığında, ilgili dış koltuğu,
temel koltuklara göre, arka konumdan
itibaren üçüncü çentiğe ayarlamanızı
öneririz. Lounge koltuk, eğer varsa,
normal pozisyonda olmalıdır 3 45.
Top-Tether sabitleme halkaları
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.Ülkeye özel donanımlara bağlı olarak,
araçta iki veya üç bağlantı halkası
bulunabilir.
ISOFIX sabitleyiciye ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin. Top- Tether çocuk emniyet sisteminin
kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Universal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir.

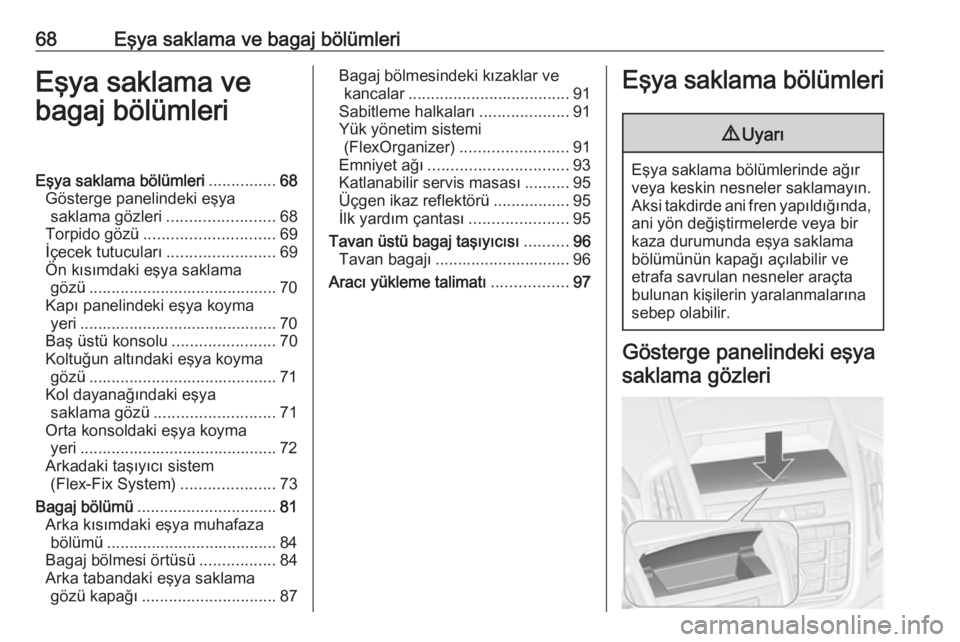

68Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............68
Gösterge panelindeki eşya saklama gözleri ........................68
Torpido gözü ............................. 69
İçecek tutucuları ........................69
Ön kısımdaki eşya saklama gözü .......................................... 70
Kapı panelindeki eşya koyma yeri ............................................ 70
Baş üstü konsolu .......................70
Koltuğun altındaki eşya koyma gözü .......................................... 71
Kol dayanağındaki eşya saklama gözü ........................... 71
Orta konsoldaki eşya koyma yeri ............................................ 72
Arkadaki taşıyıcı sistem (Flex-Fix System) .....................73
Bagaj bölümü ............................... 81
Arka kısımdaki eşya muhafaza bölümü ...................................... 84
Bagaj bölmesi örtüsü .................84
Arka tabandaki eşya saklama gözü kapağı .............................. 87Bagaj bölmesindeki kızaklar ve
kancalar .................................... 91
Sabitleme halkaları ....................91
Yük yönetim sistemi (FlexOrganizer) ........................91
Emniyet ağı ............................... 93
Katlanabilir servis masası ..........95
Üçgen ikaz reflektörü .................95
İlk yardım çantası ......................95
Tavan üstü bagaj taşıyıcısı ..........96
Tavan bagajı .............................. 96
Aracı yükleme talimatı .................97Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Gösterge panelindeki eşya
saklama gözleri

Eşya saklama ve bagaj bölümleri69Bilgi ekranının önündeki gösterge
panosunda bir eşya saklama bölümü mevcuttur. Kapağı açmak için basın.
Torpido gözü
Ön yolcu tarafında iki torpido gözü
bulunur.
Üst torpido gözünü açmak için, açık
eşya gözünün sol tarafındaki
düğmeye basın.
Alt torpido gözünü açmak için çekmeceyi çekin.
Torpido gözünde kilitli büjonlar için bir
adaptör bulunur.
Sürüş esnasında torpido gözlerinin
ikisi de kapalı olmalıdır.
İçecek tutucuları Ön bardak tutucu
Bardak tutucular ön koltuklar
arasındaki orta konsolda bulunur.
FlexConsole kol dayanağındaki kaydırılabilen bardak tutucu
Bardak tutucu kılavuz raylarla
FlexConsole kol dayanağına
kaydırılabilir veya tamamen
çıkartılabilir.
Sürmek için bardak tutucudaki
tutamağa basın.
Kol dayanağı 3 44.
Bardak tutucunun çıkartılması

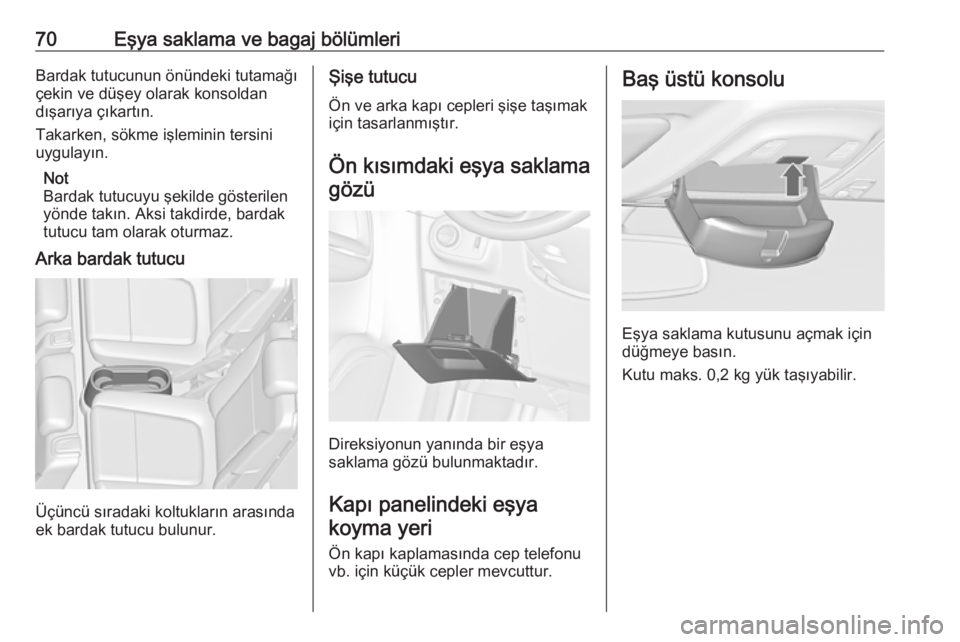

70Eşya saklama ve bagaj bölümleriBardak tutucunun önündeki tutamağı
çekin ve düşey olarak konsoldan dışarıya çıkartın.
Takarken, sökme işleminin tersini uygulayın.
Not
Bardak tutucuyu şekilde gösterilen
yönde takın. Aksi takdirde, bardak
tutucu tam olarak oturmaz.
Arka bardak tutucu
Üçüncü sıradaki koltukların arasında
ek bardak tutucu bulunur.
Şişe tutucu
Ön ve arka kapı cepleri şişe taşımak
için tasarlanmıştır.
Ön kısımdaki eşya saklama gözü
Direksiyonun yanında bir eşya
saklama gözü bulunmaktadır.
Kapı panelindeki eşya koyma yeri
Ön kapı kaplamasında cep telefonu
vb. için küçük cepler mevcuttur.
Baş üstü konsolu
Eşya saklama kutusunu açmak için
düğmeye basın.
Kutu maks. 0,2 kg yük taşıyabilir.
