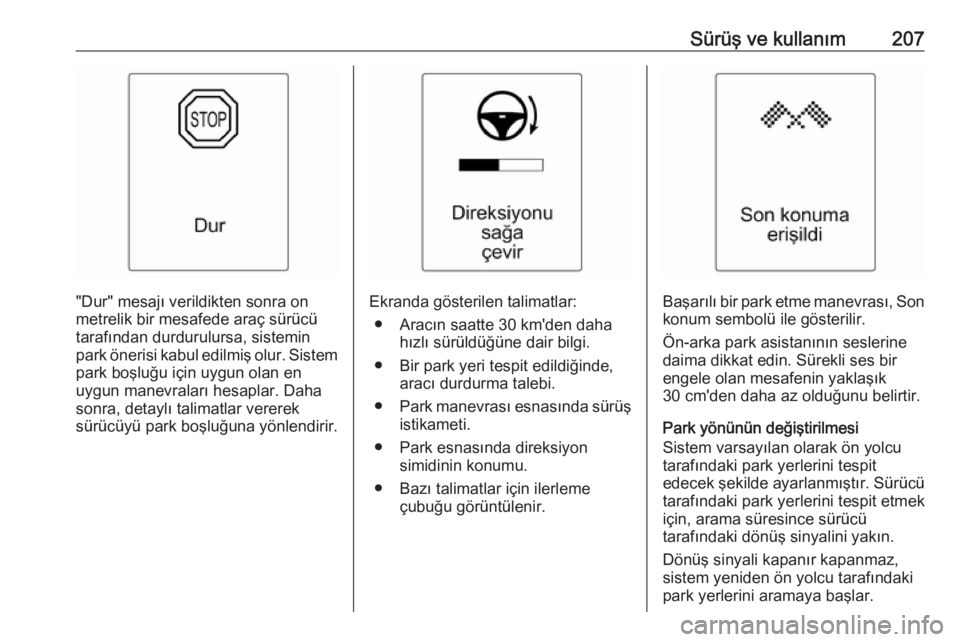

Sürüş ve kullanım207
"Dur" mesajı verildikten sonra on
metrelik bir mesafede araç sürücü
tarafından durdurulursa, sistemin
park önerisi kabul edilmiş olur. Sistem
park boşluğu için uygun olan en
uygun manevraları hesaplar. Daha
sonra, detaylı talimatlar vererek
sürücüyü park boşluğuna yönlendirir.Ekranda gösterilen talimatlar:
● Aracın saatte 30 km'den daha hızlı sürüldüğüne dair bilgi.
● Bir park yeri tespit edildiğinde, aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Park esnasında direksiyon simidinin konumu.
● Bazı talimatlar için ilerleme çubuğu görüntülenir.Başarılı bir park etme manevrası, Sonkonum sembolü ile gösterilir.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu belirtir.
Park yönünün değiştirilmesi
Sistem varsayılan olarak ön yolcu
tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü tarafındaki park yerlerini tespit etmek
için, arama süresince sürücü
tarafındaki dönüş sinyalini yakın.
Dönüş sinyali kapanır kapanmaz,
sistem yeniden ön yolcu tarafındaki
park yerlerini aramaya başlar.

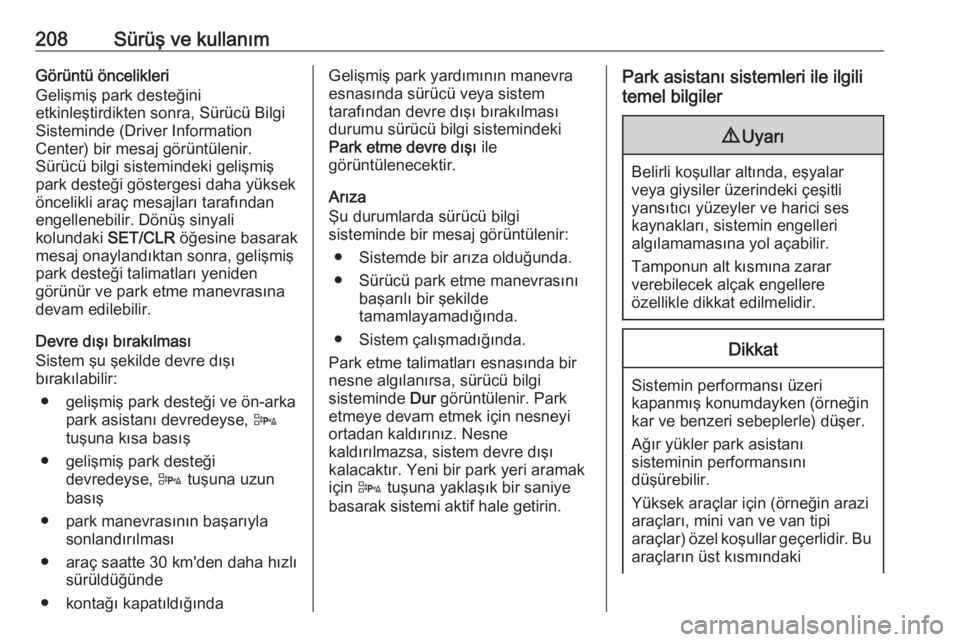

208Sürüş ve kullanımGörüntü öncelikleri
Gelişmiş park desteğini
etkinleştirdikten sonra, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir.
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından
engellenebilir. Dönüş sinyali
kolundaki SET/CLR öğesine basarak
mesaj onaylandıktan sonra, gelişmiş
park desteği talimatları yeniden
görünür ve park etme manevrasına
devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● gelişmiş park desteği ve ön-arka park asistanı devredeyse, D
tuşuna kısa basış
● gelişmiş park desteği devredeyse, D tuşuna uzun
basış
● park manevrasının başarıyla sonlandırılması
● araç saatte 30 km'den daha hızlı sürüldüğünde
● kontağı kapatıldığındaGelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu sürücü bilgi sistemindeki
Park etme devre dışı ile
görüntülenecektir.
Arıza
Şu durumlarda sürücü bilgi
sisteminde bir mesaj görüntülenir:
● Sistemde bir arıza olduğunda.
● Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
● Sistem çalışmadığında.
Park etme talimatları esnasında bir
nesne algılanırsa, sürücü bilgi
sisteminde Dur görüntülenir. Park
etmeye devam etmek için nesneyi
ortadan kaldırınız. Nesne
kaldırılmazsa, sistem devre dışı
kalacaktır. Yeni bir park yeri aramak
için D tuşuna yaklaşık bir saniye
basarak sistemi aktif hale getirin.Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki

Sürüş ve kullanım209nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi,
Bilgi Ekranı'ndaki ayarlar
değiştirilerek devreye sokulabilir
veya devreden çıkarılabilir. Bir
römork kaplini bağlıysa, menüden
seçilmelidir.
Araç ayarlarının kişiselleştirilmesi 3 134.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için D düğmesine kısa
süreli basın.
Not
Üretimden sonra, gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş
bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.

210Sürüş ve kullanımAraç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini etkinleştirdiğinde, şerit
değiştirilmemesi yönünde br uyarı
olarak kehribar rengi B uyarı simgesi
yanıp sönmeye başlar.
Not
Geçen araç geçen araçtan en az
10 km/s daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmayabilir.Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 134.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık üç metrelik bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık üç metrelik bir mesafedeuzanır. Bu bölgenin yerden yüksekliği
yakl. 0,5 metre ile iki metre
arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları, direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen
araçlar tespit edilmez.
ArızaNormal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.
Arka tamponun sağ veya sol köşesi çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 276.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir. Hata
geçmiyorsa bir servis atölyesinden
yardım alın.

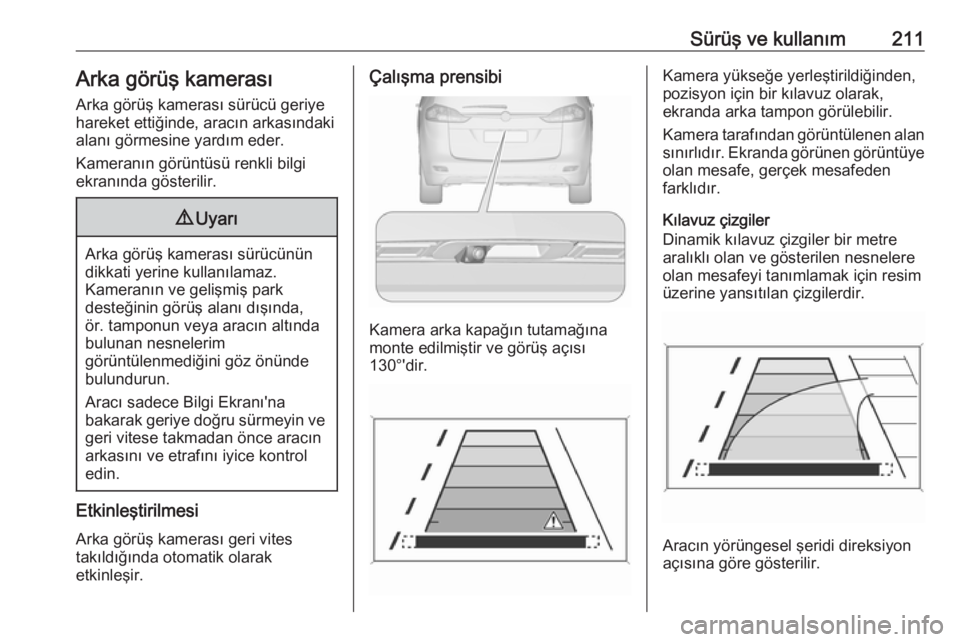

Sürüş ve kullanım211Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera arka kapağın tutamağına
monte edilmiştir ve görüş açısı
130°'dir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler bir metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.

212Sürüş ve kullanımFonksiyon, Bilgi Ekranındaki Settings(Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 134.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
Ekran ayarları
Navi 650/Navi 950 : Parlaklık çok
işlevli düğme üzerinde bulunan
yukarı/aşağı tuşları ile ayarlanabilir.
CD 600 : Parlaklık, çok fonksiyonlu
düğme basılıp döndürülerek
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl. on saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 134.
Arıza Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Etraf karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafındanörtüldüğünde. Merceği yıkayın,
suyla durulayıp yumuşak bir
bezle silin.
● Arka kapak tam olarak kapanmadığında.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Trafik işareti desteği Çalışma prensibi
Trafik işareti asistanı sistemi ön
kısımdaki kamera vasıtasıyla mevcut
trafik işaretlerini algılar ve sürücü bilgi sisteminde görüntüler.

Sürüş ve kullanım213
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
başlangıcı ve sonu:
● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork/karavan çekmenin kısıtlanması
● yaş uyarısı
● buz uyarısı
● yön okları
Hız sınırı işaretleri Sürücü Bilgi
Merkezi ekranında bir sonraki hız
sınırı işareti veya hız sınırı sonu
işareti veya tanımlanmış bir işaret
zamanaşımına kadar gösterilir.
Birden fazla işaret tipi ekranda
kombine edilebilir.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Sistem, aydınlatma koşullarına bağlı
olarak 200 km/h hıza kadar aktiftir.
Sistem geceleri saatte 160 km hıza kadar etkindir.
Araç hızı 55 km/saat'in altına indiği
zaman, örn. meskun mahale
girerken, ekran sıfırlanır ve trafik
işareti sayfasının içeriği silinir. Tespit
edilen bir sonraki hız işareti
görüntülenir.

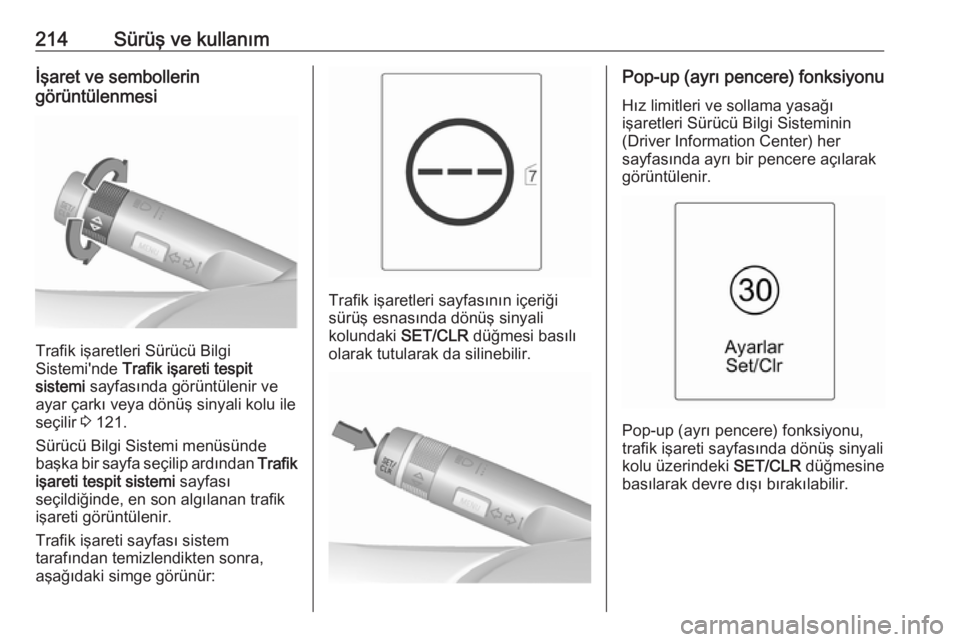

214Sürüş ve kullanımİşaret ve sembollerin
görüntülenmesi
Trafik işaretleri Sürücü Bilgi
Sistemi'nde Trafik işareti tespit
sistemi sayfasında görüntülenir ve
ayar çarkı veya dönüş sinyali kolu ile
seçilir 3 121.
Sürücü Bilgi Sistemi menüsünde
başka bir sayfa seçilip ardından Trafik
işareti tespit sistemi sayfası
seçildiğinde, en son algılanan trafik
işareti görüntülenir.
Trafik işareti sayfası sistem
tarafından temizlendikten sonra,
aşağıdaki simge görünür:
Trafik işaretleri sayfasının içeriği sürüş esnasında dönüş sinyali
kolundaki SET/CLR düğmesi basılı
olarak tutularak da silinebilir.
Pop-up (ayrı pencere) fonksiyonu
Hız limitleri ve sollama yasağı
işaretleri Sürücü Bilgi Sisteminin (Driver Information Center) her
sayfasında ayrı bir pencere açılarak
görüntülenir.
Pop-up (ayrı pencere) fonksiyonu,
trafik işareti sayfasında dönüş sinyali
kolu üzerindeki SET/CLR düğmesine
basılarak devre dışı bırakılabilir.
