2016.5 OPEL ZAFIRA C immobilizer

20Anahtar, Kapılar ve CamlarAnahtar, Kapılar ve
CamlarAnahtarlar, kilitler .........................20
Anahtarlar .................................. 20
Araç kartı ................................... 21
Radyo frekanslı uzaktan kumanda ................................... 21
Merkezi kilit sistemi ...................22
Kayıtlı ayarlar ............................ 24
Otomatik kilitleme ......................25
Çocuk emniyet kilitleri ................25
Kapılar ......................................... 26
Bagaj bölümü ............................ 26
Araç güvenliği .............................. 27
Hırsızlığı önleyici kilit sistemi .....27
Hırsızlık alarm sistemi ...............27
Elektronik şifreli devre kesici (Immobilizer) ............................. 29
Yan aynalar .................................. 29
Dış bükey aynalar ......................29
Elektrik kumandalı yan aynalar . 29
Katlanabilen yan aynalar ...........30
Isıtmalı aynalar .......................... 30Dikiz aynası................................. 31
Gözlerin kamaşmasını engelleyen manuel ayarlı
ayna .......................................... 31
Gözlerin kamaşmasını otomatik engelleyen ayna .......................31
Camlar ......................................... 31
Ön cam ...................................... 31
Manuel kumandalı camlar .........32
Elektrik kumandalı camlar .........32
Isıtmalı arka cam .......................34
Güneşlikler ................................ 34
Stor perdeler .............................. 34
Tavan ........................................... 35
Cam panel ................................. 35Anahtarlar, kilitler
AnahtarlarDikkat
Kontak anahtarına ağır veya
hacimli cisimler bağlamayın.
Yedek anahtarlar
Anahtar numarası araç kartında veya çıkarılabilir bir etikette belirtilmiştir.
Anahtar elektronik şifreli devre
kesicinin bir parçasıdır ve anahtar
numarası yedek anahtar sipariş
edilirken bildirilmelidir.
Kilitler 3 276.
Kilitli büjonların adaptörünün kod
numarası bir kartta belirtilmiştir. Yeni
bir adaptörü sipariş ederken bu kod
numarası belirtilmelidir.
Tekerlek değiştirme 3 266.

Anahtar, Kapılar ve Camlar29AlarmAlarm devreye girdiğinde korna çalar
ve eş zamanlı olarak dörtlü ikaz
flaşörleri yanıp söner. Alarmın sayısı
ve süresi ilgili kanun ve
yönetmeliklere göre ayarlanmıştır.
Radyo frekanslı uzaktan
kumandadaki herhangi bir tuşa
basarak veya kontağı açarak alarm
sesini kesebilirsiniz.
Hırsızlık alarm sistemi ancak c
tuşuna basılarak veya kontak açılarak devre dışı bırakılabilir.
Tetiklenen bir alarm, sürücü
tarafından kesilmedi ise, dörtlü
flaşörlerle gösterilir. Araç radyo
frekanslı uzaktan kumanda ile bir
sonraki seferde açıldığında, üç defa hızlı hızlı yanıp sönerler. Ayrıca,
kontak açıldıktan sonra Sürücü Bilgi
Sisteminde bir uyarı mesajı veya bir uyarı kodu görüntülenir.
Araç mesajları 3 128.Elektronik şifreli devre
kesici (Immobilizer)
Bu sistem kontak anahtarına entegre
edilmiştir ve aracın kullanılmakta olan anahtarla çalıştırılmasının uygun olup
olmadığını kontrol eder.
Anahtar kontaktan çıkarılır çıkarılmaz elektronik şifreli devre kesici
(immobilizer) etkinleşir.
Kontrol lambasının d kontak açık
konumdayken yanması sistemde bir
hata olduğuna işaret eder, motor
çalıştırılamaz. Kontağı kapatın ve
çalıştırmayı tekrar deneyin.
Kontrol lambası yanıp sönmeye
devam ederse, ikinci anahtarı
kullanarak motoru tekrar çalıştırmayı
deneyin ve vakit geçirmeden bir
servise başvurun.
Not
Elektronik şifreli devre kesici kapıları kilitlemez. Aracı terk ederken daimakilitlemeniz ve hırsızlık emniyet
sistemini çalıştırmanız gerekir 3 22,
3 27.
Kontrol lambası d 3 120.Yan aynalar
Dış bükey aynalar
Konveks yan aynada kör noktaları
azaltan bir yuvarlak alan mevcuttur.
Aynanın bombeli yapısından dolayı
nesneler aynada daha küçük görülür
ve arkada bulunan aracın mesafesini
doğru tahmin etme olanağı sınırlanır.
Yan kör nokta alarmı 3 209.
Elektrik kumandalı yan aynalar

Göstergeler ve kumanda birimleri99Göstergeler ve
kumanda birimleriKumanda birimleri ......................100
Direksiyon ayarı .......................100
Direksiyondaki kumanda tuşları ...................................... 100
Isıtmalı direksiyon ....................100
Korna ....................................... 101
Ön cam silecekleri ve yıkama sistemi .................................... 101
Arka cam sileceği ve yıkama sistemi .................................... 103
Dış hava sıcaklığı ....................104
Saat ......................................... 104
Aksesuar prizleri ......................106
Çakmak ................................... 106
Küllükler ................................... 107
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ..............107
Göstergeler .............................. 107
Kilometre saati ......................... 107
Kilometre sayacı ......................107
Seyir kilometre sayacı .............107
Motor devir saati ......................108
Yakıt göstergesi .......................108
Yakıt seçici .............................. 108Motor soğutma sıvısı sıcaklık
göstergesi ............................... 110
Servis ekranı ........................... 110
Kontrol lambaları .....................111
Dönüş sinyalleri .......................114
Emniyet kemeri takma uyarısı . 114
Hava yastığı sistemi ve kemer gerdiriciler ............................... 115
Hava yastığının devre dışı bırakılması .............................. 115
Ateşleme sistemi .....................115
Arıza gösterge lambası ...........115
"En kısa sürede bir servise başvurun" ikazı .......................116
Fren ve debriyaj sistemi ..........116
Pedalı çalıştırın ........................116
Elektrikli park freni ...................116
Elektrikli park freninde arıza ....116
Anti blokaj fren sistemi (ABS) ..117
Vites yükseltme .......................117
Servo direksiyon ......................117
Şerit değiştirme uyarısı ............117
Ultrasonik park sensörleri ........117
Elektronik Stabilite Kontrolü kapalı ...................................... 118
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............118
Çekiş kontrol sistemi kapalı .....118
Ön ısıtma ................................. 118
Dizel partikül filtresi .................118AdBlue..................................... 118
Lastik basıncı kontrol sistemi ..119
Motor yağ basıncı ....................119
Düşük yakıt seviyesi ................119
Elektronik şifreli devre kesici (Immobilizer) ........................... 120
Düşürülmüş motor gücü ..........120
Dış aydınlatma ........................ 120
Uzun huzmeli far .....................120
Uzun huzmeli far asistanı ........120
Sürüşe duyarlı ön farlar (AFL) . 120
Sis farı ..................................... 120
Arka sis lambası ......................120
Yıkama sıvısı seviyesi düşük ..120
Hız Sabitleme Sistemi .............120
Ayarlanabilir hız sabitleyici ......121
Önde araç tespit edildi .............121
Kapı açık ................................. 121
Bilgi ekranı ................................. 121
Sürücü bilgi sistemi .................121
Grafik bilgi ekranı, Renkli bilgi ekranı ..................................... 125
Araç mesajları ............................ 128
Uyarı sesleri ............................ 131
Pil gücü .................................... 131
Yol bilgisayarı ............................ 132
Araç ayarlarının
kişiselleştirilmesi .......................134
OnStar ....................................... 140

Göstergeler ve kumanda birimleri113Orta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 114XEmniyet kemeri takma uyarısı
3 114vHava yastığı sistemi ve kemer
gerdiricileri 3 115VHava yastığının devre dışı bıra‐
kılması 3 115pŞarj sistemi 3 115ZArıza gösterge lambası 3 115gEn kısa sürede bir servise
başvurun ikazı 3 116RFren ve debriyaj sistemi 3 116-Pedala basın 3 116mElektrikli park freni 3 116jElektrikli park freni arızası
3 116uAnti blokaj fren sistemi (ABS)
3 117[Vites yükseltme 3 117cServo direksiyon 3 117)Şerit değiştirme uyarısı 3 117rUltrasonik park sensörleri
3 117nElektronik Stabilite Kontrolü
kapalı 3 118bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 118kÇekiş Kontrol Sistemi kapalı
3 118!Ön ısıtma 3 118%Dizel partikül filtresi 3 118YAdBlue 3 118wLastik basıncı kontrol sistemi
3 119IMotor yağ basıncı 3 119iDüşük yakıt seviyesi 3 119dElektronik şifreli devre kesici
(immobilizer) 3 120#Düşürülmüş motor gücü
3 1208Dış aydınlatma 3 120CUzun hüzmeli far 3 120lUzun hüzmeli far asistanı
3 120fSürüşe duyarlı ön farlar (AFL)
3 120>Sis farı 3 120rArka sis lambası 3 120GYıkama sıvısı seviyesi düşük
3 120

120Göstergeler ve kumanda birimleriElektronik şifreli devrekesici (Immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz.
Düşürülmüş motor gücü
Kontrol lambası # sarı renkte yanar.
Motor gücü kısıtlıdır. Bir servise
başvurun.
Dış aydınlatma
Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık
3 144.
Uzun huzmeli far Kontrol lambası C mavi renkte
yanar.Uzun huzmeli far açık iken, selektör
3 146 veya uzun huzmeli far akıllı
ışık menzili veya uzun huzmeli far
asistanı açık iken yanar 3 148.
Uzun huzmeli far asistanı
Kontrol lambası l yeşil renkte
yanar.
Uzun huzmeli far asistanı veya akıllı
ışık menzili etkin 3 146, 3 148.
Sürüşe duyarlı ön farlar (AFL)
Kontrol lambası f sarı renkte yanar
veya yanıp söner.
Yanması durumunda Sistemde hata olduğu anlamına gelir.
Bir servise başvurun.
Yanıp sönerse
Sistem simetrik kısa huzmeli fara ayarlanmıştır.Kontrol lambası f kontak açıldıktan
sonra sistemin etkinleştirildiğini
hatırlatmak için yaklaşık dört saniye
süresince yanıp söner 3 147.
Farın otomatik olarak açılması
3 145.
Sis farı Kontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 152.
Arka sis lambası
Kontrol lambası r sarı renkte yanar.
Arka sis lambası açık 3 152.
Yıkama sıvısı seviyesi düşük
Kontrol lambası G sarı renkte yanar.
Yıkama sıvısı seviyesi düşüktür.
Cam yıkama sıvısı 3 238.
Hız Sabitleme Sistemi
Kontrol lambası m beyaz veya yeşil
renkte yanar.

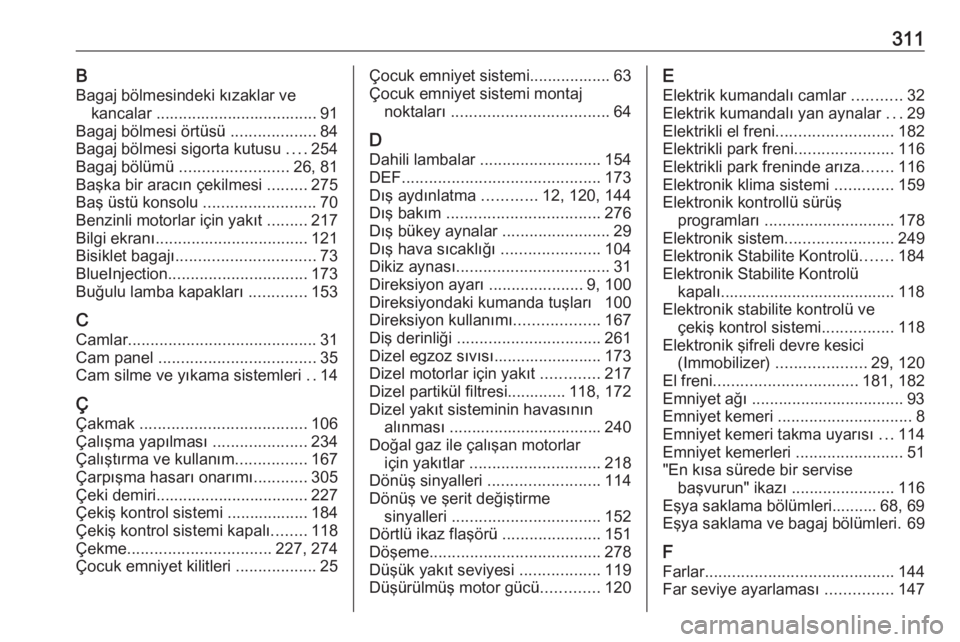

311BBagaj bölmesindeki kızaklar ve kancalar .................................... 91
Bagaj bölmesi örtüsü ...................84
Bagaj bölmesi sigorta kutusu ....254
Bagaj bölümü ........................ 26, 81
Başka bir aracın çekilmesi .........275
Baş üstü konsolu .........................70
Benzinli motorlar için yakıt .........217
Bilgi ekranı .................................. 121
Bisiklet bagajı ............................... 73
BlueInjection ............................... 173
Buğulu lamba kapakları .............153
C Camlar .......................................... 31
Cam panel ................................... 35
Cam silme ve yıkama sistemleri ..14
Ç Çakmak ..................................... 106
Çalışma yapılması .....................234
Çalıştırma ve kullanım ................167
Çarpışma hasarı onarımı ............305
Çeki demiri.................................. 227
Çekiş kontrol sistemi .................. 184
Çekiş kontrol sistemi kapalı ........118
Çekme ................................ 227, 274
Çocuk emniyet kilitleri ..................25Çocuk emniyet sistemi.................. 63
Çocuk emniyet sistemi montaj noktaları ................................... 64
D Dahili lambalar ........................... 154
DEF ............................................ 173
Dış aydınlatma ............12, 120, 144
Dış bakım .................................. 276
Dış bükey aynalar ........................29
Dış hava sıcaklığı ......................104
Dikiz aynası .................................. 31
Direksiyon ayarı .....................9, 100
Direksiyondaki kumanda tuşları 100
Direksiyon kullanımı ...................167
Diş derinliği ................................ 261
Dizel egzoz sıvısı........................ 173
Dizel motorlar için yakıt .............217
Dizel partikül filtresi............. 118, 172
Dizel yakıt sisteminin havasının alınması .................................. 240
Doğal gaz ile çalışan motorlar için yakıtlar ............................. 218
Dönüş sinyalleri ......................... 114
Dönüş ve şerit değiştirme sinyalleri ................................. 152
Dörtlü ikaz flaşörü ......................151
Döşeme ...................................... 278
Düşük yakıt seviyesi ..................119
Düşürülmüş motor gücü .............120E
Elektrik kumandalı camlar ...........32
Elektrik kumandalı yan aynalar ...29
Elektrikli el freni .......................... 182
Elektrikli park freni ......................116
Elektrikli park freninde arıza .......116
Elektronik klima sistemi .............159
Elektronik kontrollü sürüş programları ............................. 178
Elektronik sistem ........................249
Elektronik Stabilite Kontrolü .......184
Elektronik Stabilite Kontrolü kapalı....................................... 118
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ................118
Elektronik şifreli devre kesici (Immobilizer) ....................29, 120
El freni ................................ 181, 182
Emniyet ağı .................................. 93
Emniyet kemeri .............................. 8
Emniyet kemeri takma uyarısı ...114
Emniyet kemerleri ........................51
"En kısa sürede bir servise başvurun" ikazı .......................116
Eşya saklama bölümleri.......... 68, 69
Eşya saklama ve bagaj bölümleri. 69
F
Farlar .......................................... 144
Far seviye ayarlaması ...............147
