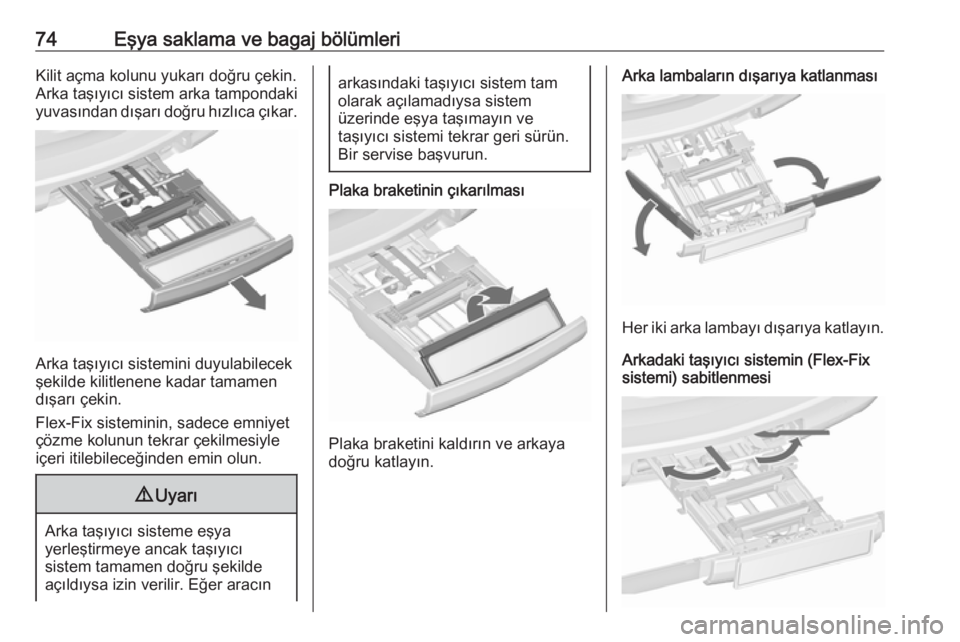

74Eşya saklama ve bagaj bölümleriKilit açma kolunu yukarı doğru çekin.
Arka taşıyıcı sistem arka tampondaki
yuvasından dışarı doğru hızlıca çıkar.
Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.
9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Plaka braketinin çıkarılması
Plaka braketini kaldırın ve arkaya
doğru katlayın.
Arka lambaların dışarıya katlanması
Her iki arka lambayı dışarıya katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi

76Eşya saklama ve bagaj bölümleri
2. Kısa montaj braketini bisikletçatısına takın. Sıkmak için topuzusaat yönünde döndürün.
3. Her iki bisiklet lastiğini gerdirme bantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Adaptörün takılması
İkiden fazla bisiklet taşınacaksa,
adaptör ikinci bisiklet bağlanmadan
tespit edilmelidir.
1. Adaptörü arkadaki taşıyıcı sisteme şekilde gösterildiği gibi
bağlayın.
2. Kolu (1) ileriye doğru çevirin ve tutun, daha sonra da arkada
adaptörü (2) indirin.
3. Kolu bırakın ve adaptörün tam olarak oturduğunu kontrol edin.

Eşya saklama ve bagaj bölümleri77
4. Arkadaki taşıyıcı sistemi geriyekatlamak için adaptörde bulunan
kayışı kolun altından geçirin.
Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Sadece bazı ek çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde, bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.
2. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
4. Bisikletleri bir öncekine göre hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.
İkinci bisikleti taşıyıcıya bağlamak
için uzun montaj braketini
kullanın.
Üçüncü bisikleti taşıyıcıya
bağlamak için daha uzun olan
aksesuar montaj braketini kullanın.
Dördüncü bisikleti bağlamak için
en kısa aksesuar montaj braketini
kullanın. Braket üçüncü ve
dördüncü bisikletlerin çerçeveleri
arasına tespit edilmelidir.

Eşya saklama ve bagaj bölümleri799Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasına dikkat edin.
Bisikletlerin sökülmesi
Bisiklet lastiğindeki gerdirme bandını
çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması
Adaptörü, arkadaki taşıyıcı sistemde
kalan bisikleti almadan önce ayırın.
1. Tekerlek girintilerini içeriye katlayın.
2. Kayışı çözün.
3.Kolu (1) ileriye döndürün ve tutun.
4. Adaptörü (2) arkadan kaldırın ve çıkartın.
Bisiklet taşıyıcının sökülmesi
Montaj braketlerini şekilde görüldüğü
gibi hizalayın.
Kolu (1) öne çevirerek taşıyıcıyı (2)
ayırın ve kaldırın.

80Eşya saklama ve bagaj bölümleri
Taşıyıcıyı arkaya doğru katlayın,
sonra da durana kadar öne doğru
itin (1).
Taşıyıcıyı arkadan (2) aşağıya
bastırın.
Tekerlek girintilerinin içeriye
katlanması
Her iki tekerlek girintisini içeriye
katlayın.Kayış bağlantı elemanlarını doğru
olarak saklayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) çözülmesi
Her iki sıkıştırma kolunu mümkün
olduğunca içeriye döndürün.
Arka lambaların içeriye katlanması
Her iki arka lambayı içeriye katlayın.
Plaka braketinin içeriye katlanması
Plaka braketini kaldırın ve ileriye doğru katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılmasıDikkat
Tüm katlanır parçaların, örn.
tekerlek girintileri ve montaj
braketlerinin doğru olarak
saklanmalarına dikkat edin. Aksi
takdirde arkadaki taşıyıcı sistem
(Flex-Fix System) geriye
çekilirken hasar görebilir.

Eşya saklama ve bagaj bölümleri95Sökülmesi
Kayışı her iki taraftan çözmek için
sıkma düzenindeki tuşa basın.
Kancaları halkalardan çözün.
Emniyet ağının çubuklarını tavan
çerçevesindeki braketlerden çıkartın.
Ağı sarın ve kayışla bağlayın.
Muhafaza edilmesi Arka kapağın önündeki bagaj
bölümünün zeminindeki eşya
saklama ve bagaj bölümlerinin
kapağını açın.
Emniyet ağını eşya saklama
bölümüne bırakın ve kapağı kapatın.
Katlanabilir servis masası
Ön koltukların koltuk sırtlıklarındadır.
Dışarı çıkarmak için yerine
oturuncaya kadar yukarıya doğru
çekin.
Aşağı katlamak için direnç noktasına
karşı aşağı doğru bastırın.
Katlanabilir servis masaları üzerine
ağır eşyalar koymayın.
Üçgen ikaz reflektörü
Üçgen ikaz reflektörünü arka kapağın
önündeki bagaj bölümünün
zeminindeki eşya saklama yerine
yerleştirin.
İlk yardım çantası
İlk yardım çantasını ve ikaz yeleğini
sürücü koltuğunun altında muhafaza
edin.

248Araç bakımı
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün. Kapağı çıkarın.
2. Ampulü çekerek duydan çıkartın.
3. Ampulü değiştirin ve duya takın.
4. Kapağı gövdeye bastırın.
İç lambalar
İç aydınlatma lambaları, okuma
lambaları
Lamba değişimini sadece bir serviseyaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
